一种能够均匀加热的预热炉.pdf

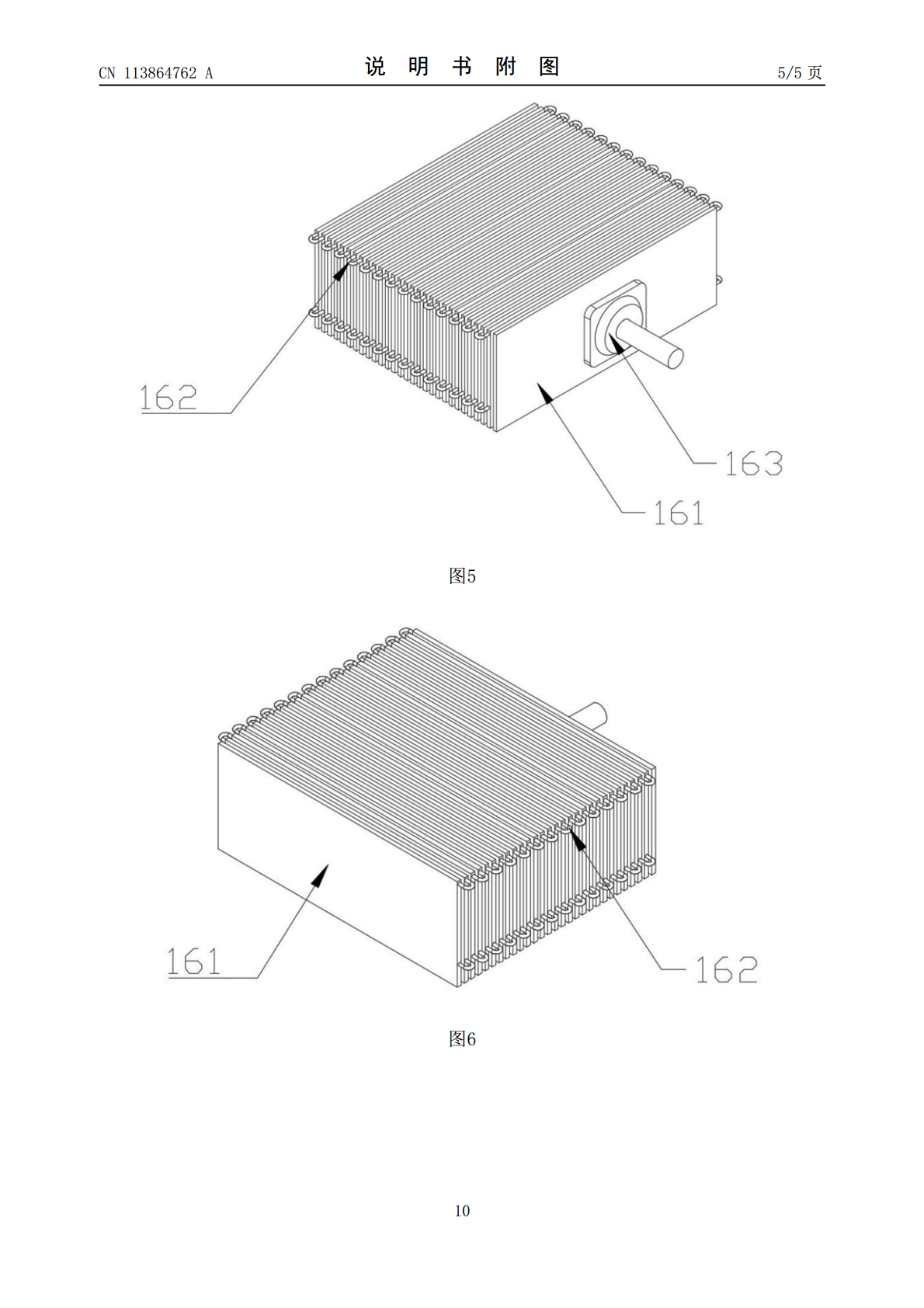

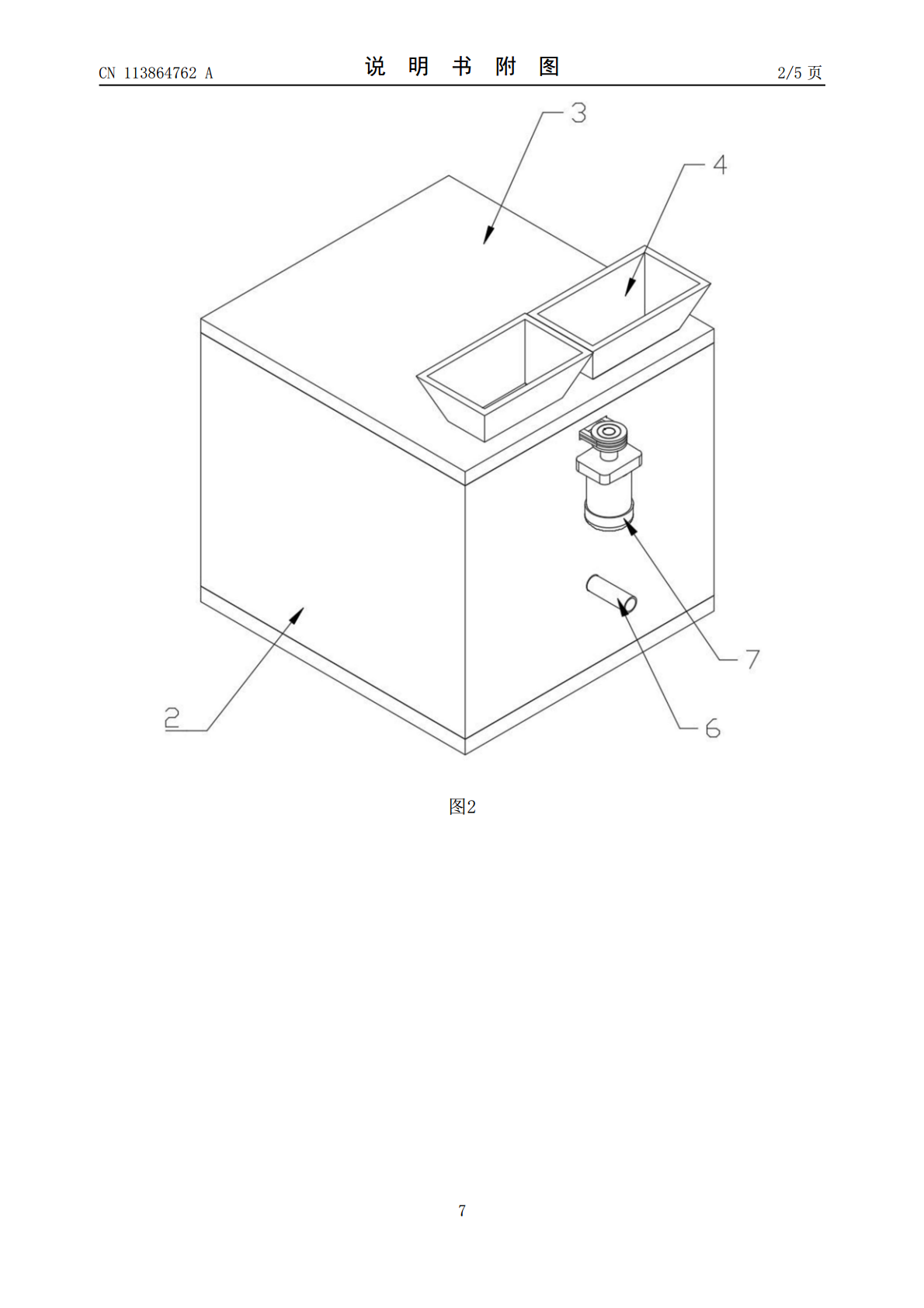

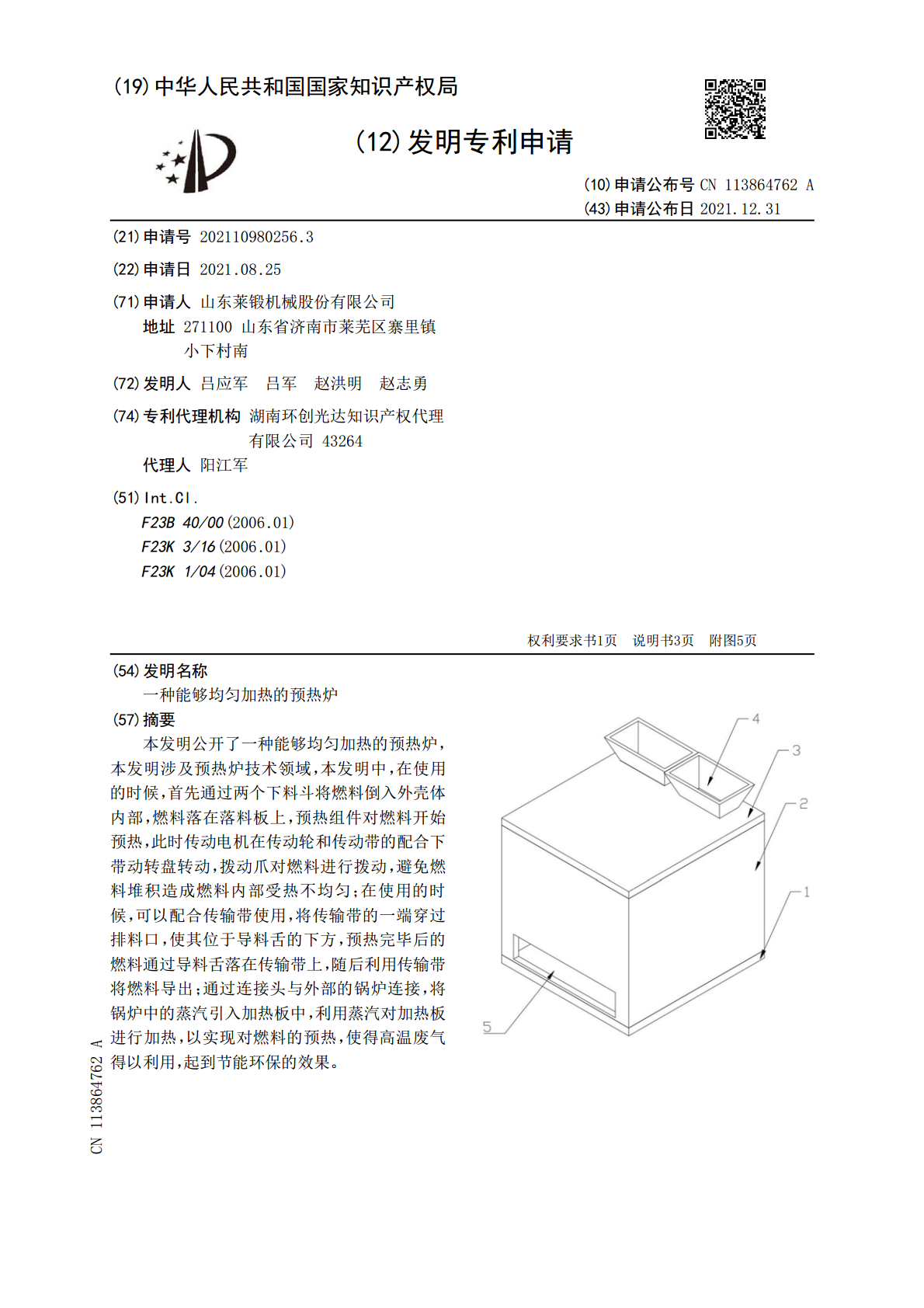

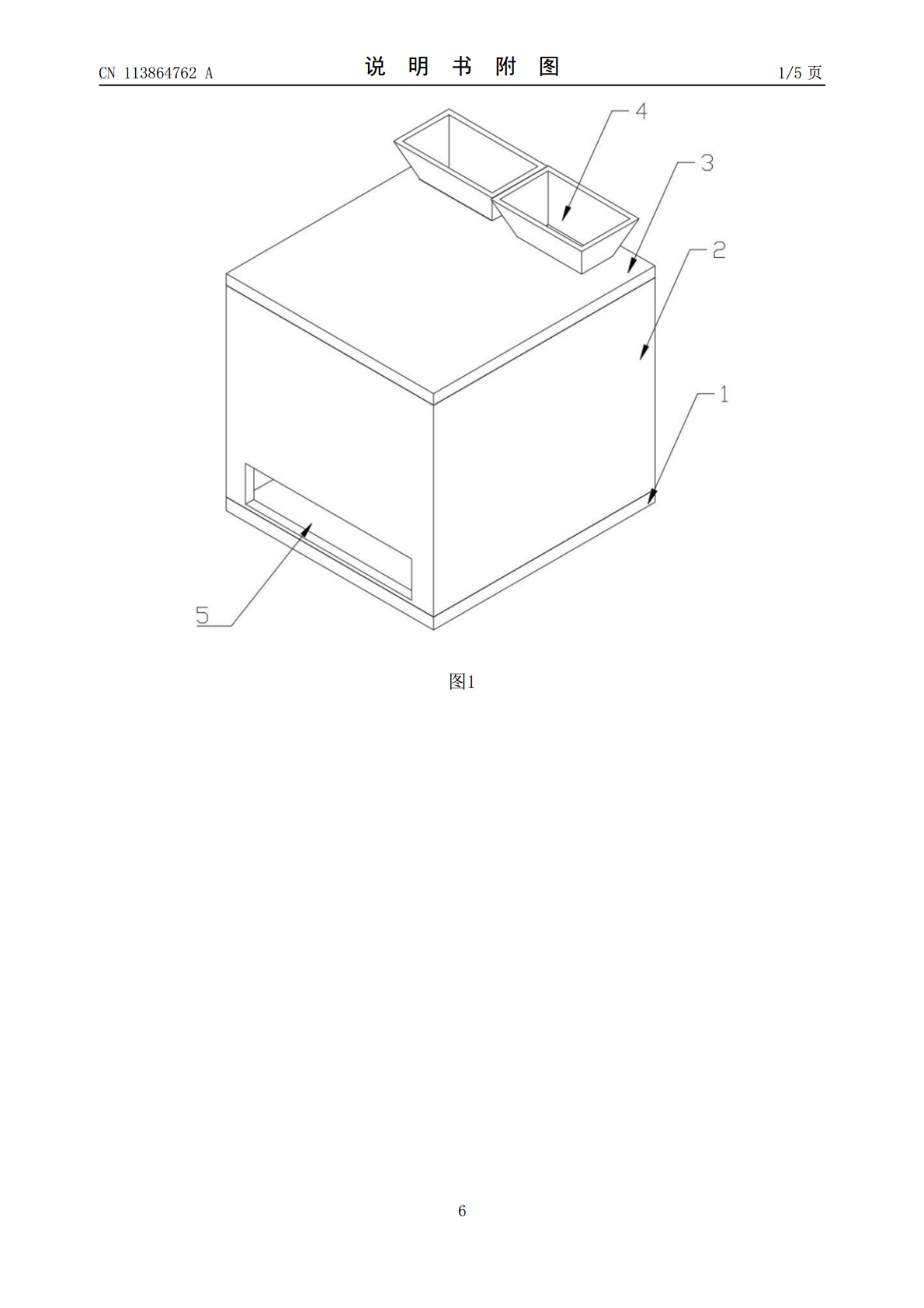

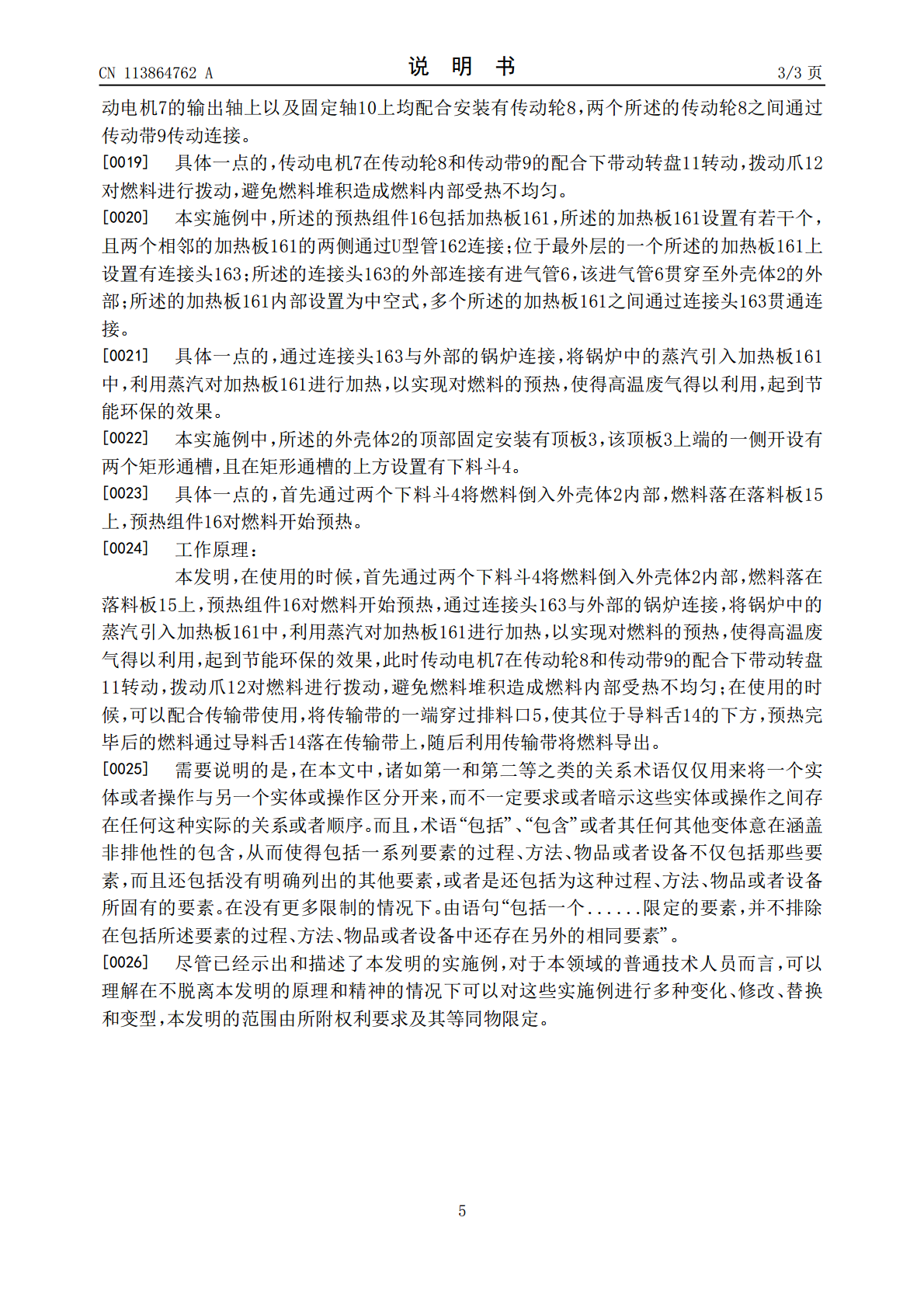

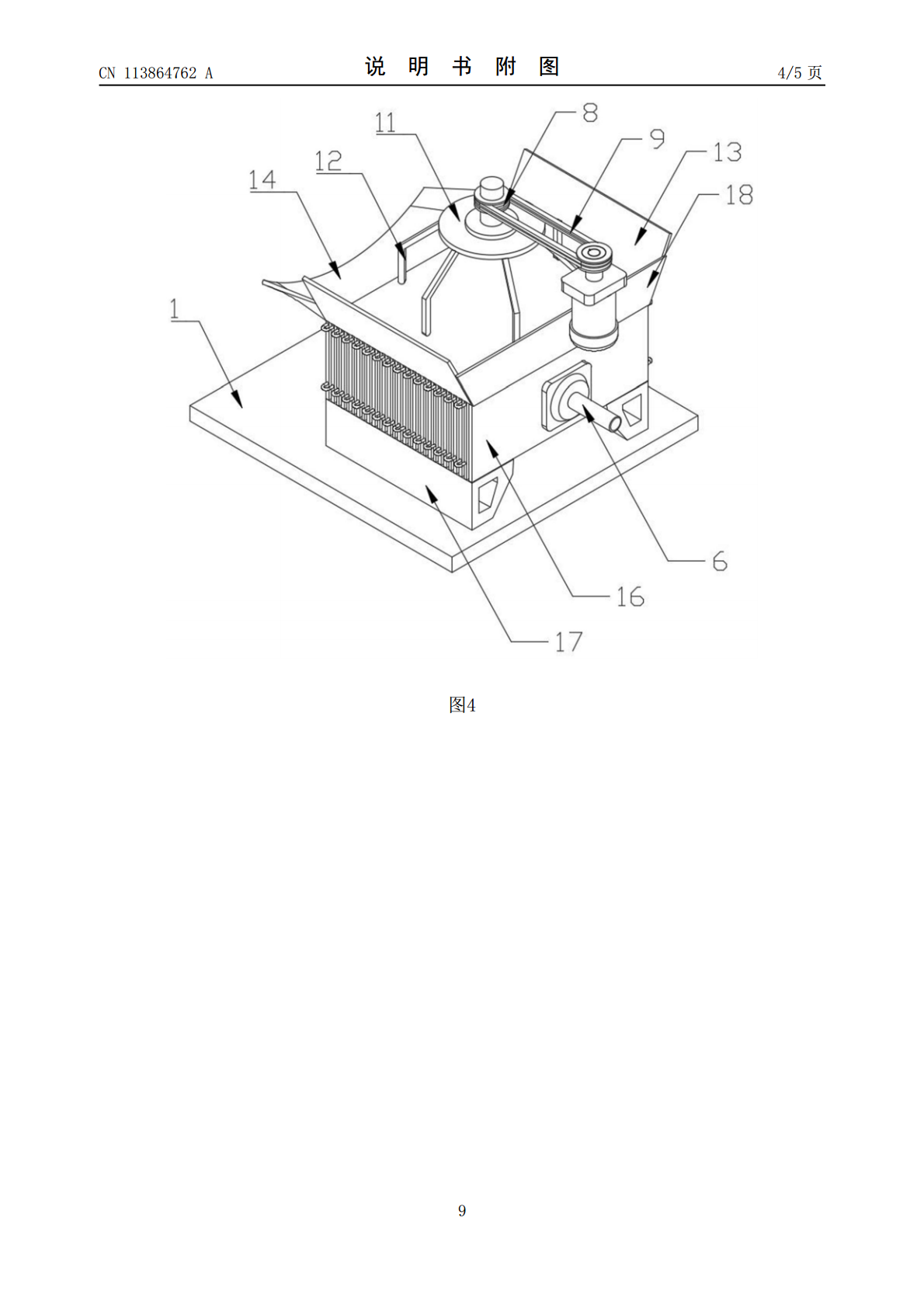

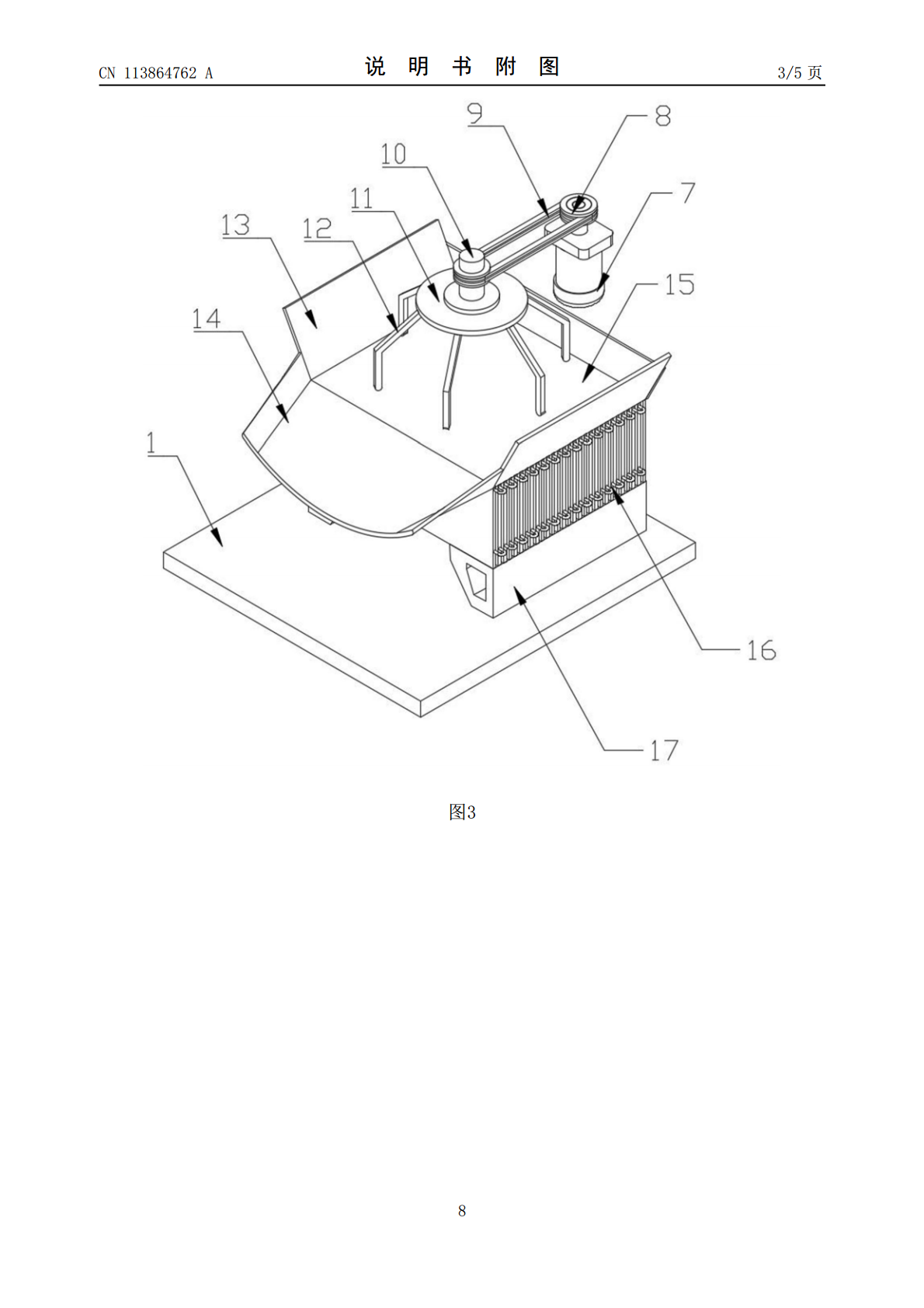

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113864762A(43)申请公布日2021.12.31(21)申请号202110980256.3(22)申请日2021.08.25(71)申请人山东莱锻机械股份有限公司地址271100山东省济南市莱芜区寨里镇小下村南(72)发明人吕应军吕军赵洪明赵志勇(74)专利代理机构湖南环创光达知识产权代理有限公司43264代理人阳江军(51)Int.Cl.F23B40/00(2006.01)F23K3/16(2006.01)F23K1/04(2006.01)权利要求书1页说明书3页附图5页(54)发明名称一种能够均匀加热的预热炉(57)摘要本发明公开了一种能够均匀加热的预热炉，本发明涉及预热炉技术领域，本发明中，在使用的时候，首先通过两个下料斗将燃料倒入外壳体内部，燃料落在落料板上，预热组件对燃料开始预热，此时传动电机在传动轮和传动带的配合下带动转盘转动，拨动爪对燃料进行拨动，避免燃料堆积造成燃料内部受热不均匀；在使用的时候，可以配合传输带使用，将传输带的一端穿过排料口，使其位于导料舌的下方，预热完毕后的燃料通过导料舌落在传输带上，随后利用传输带将燃料导出；通过连接头与外部的锅炉连接，将锅炉中的蒸汽引入加热板中，利用蒸汽对加热板进行加热，以实现对燃料的预热，使得高温废气得以利用，起到节能环保的效果。CN113864762ACN113864762A权利要求书1/1页1.一种能够均匀加热的预热炉，其特征在于：包括底板（1），所述的底板（1）上方固定安装有两个底座（17）；两个所述的底座（17）上方固定安装有预热组件（16），并且在所述的预热组件（16）上方设有落料板（15）；所述的落料板（15）的两侧设置有侧护板（13），该落料板（15）其余两侧的一侧设有导料舌（14），另外一侧设有后侧板（18）；所述的落料板（15）的正上方设置有拨动爪（12）；所述的拨动爪（12）设置有多个，均布在转盘（11）底部的四周；所述的转盘（11）与固定轴（10）配合连接，且固定轴（10）上端通过带座轴承固定安装在顶板（3）的底部。2.根据权利要求1所述的一种能够均匀加热的预热炉，其特征在于：所述的底板（1）上方设有外壳体（2），该外壳体（2）的上方设有顶板（3）；所述的外壳体（2）靠近导料舌（14）的一侧开设有排料口（5）。3.根据权利要求1所述的一种能够均匀加热的预热炉，其特征在于：所述的外壳体（2）远离排料口（5）的一侧固定安装有传动电机（7）；所述的传动电机（7）的输出轴上以及固定轴（10）上均配合安装有传动轮（8），两个所述的传动轮（8）之间通过传动带（9）传动连接。4.根据权利要求1所述的一种能够均匀加热的预热炉，其特征在于：所述的预热组件（16）包括加热板（161），所述的加热板（161）设置有若干个，且两个相邻的加热板（161）的两侧通过U型管（162）连接；位于最外层的一个所述的加热板（161）上设置有连接头（163）；所述的连接头（163）的外部连接有进气管（6），该进气管（6）贯穿至外壳体（2）的外部。5.根据权利要求4所述的一种能够均匀加热的预热炉，其特征在于：所述的加热板（161）内部设置为中空式，多个所述的加热板（161）之间通过连接头（163）贯通连接。6.根据权利要求1所述的一种能够均匀加热的预热炉，其特征在于：所述的外壳体（2）的顶部固定安装有顶板（3），该顶板（3）上端的一侧开设有两个矩形通槽，且在矩形通槽的上方设置有下料斗（4）。2CN113864762A说明书1/3页一种能够均匀加热的预热炉技术领域[0001]本发明涉及预热炉技术领域，具体为一种能够均匀加热的预热炉。背景技术[0002]是一种将低劣质燃料(主要指高炉煤气，热煤气，尾气等低热值燃料)或空气，经过换热器，在加热炉的高温烟气中换热，将低劣质燃料或空气温度提高，一般到300‑900度。从而提高劣质燃料的实际燃烧温度或空气的显热，达到低劣质燃料的高温煅烧或其它工艺，从而替代优质燃料。[0003]传统的预热炉在对劣质燃料进行预热的时候会造成燃料的堆积，导致燃料内部预热不均匀，预热效果低下。发明内容[0004]（一）解决的技术问题针对现有技术的不足，本发明提供了一种能够均匀加热的预热炉，解决了传统的预热炉在对劣质燃料进行预热的时候会造成燃料的堆积，导致燃料内部预热不均匀，预热效果低下的问题。[0005]（二）技术方案为实现以上目的，本发明通过以下技术方案予以实现：一种能够均匀加热的预热炉，包括底板，所述的底板上方固定安装有两个底座；两个所述的底座上方固定安装有预热组件，并且在所述的预热组件上方设有落料板；所述的落料板的两侧设置有侧护板，该落料板其余两侧的一侧设有导料舌，另外一侧设有后侧板；
