锅具温度检测系统、方法和电磁炉.pdf

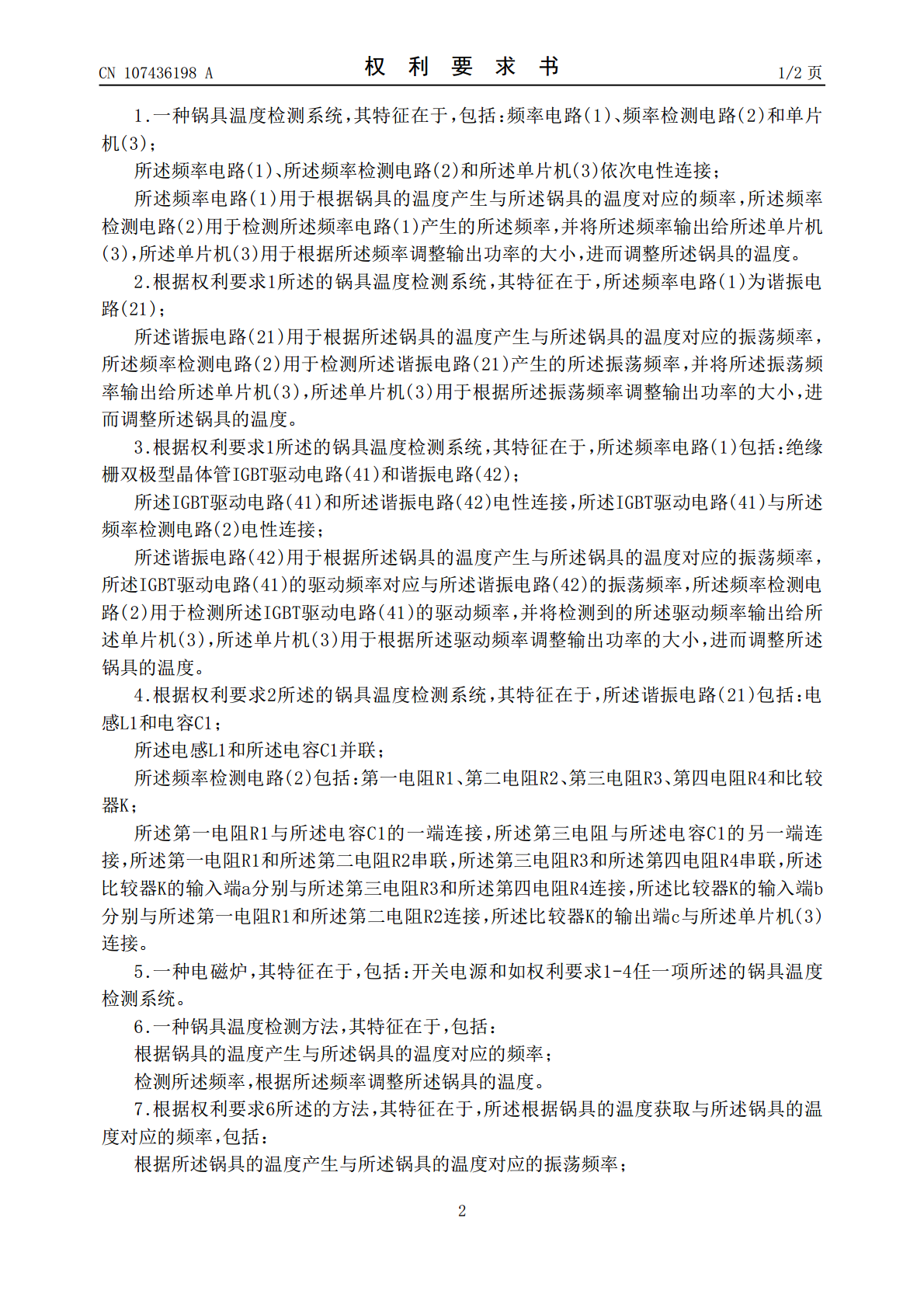

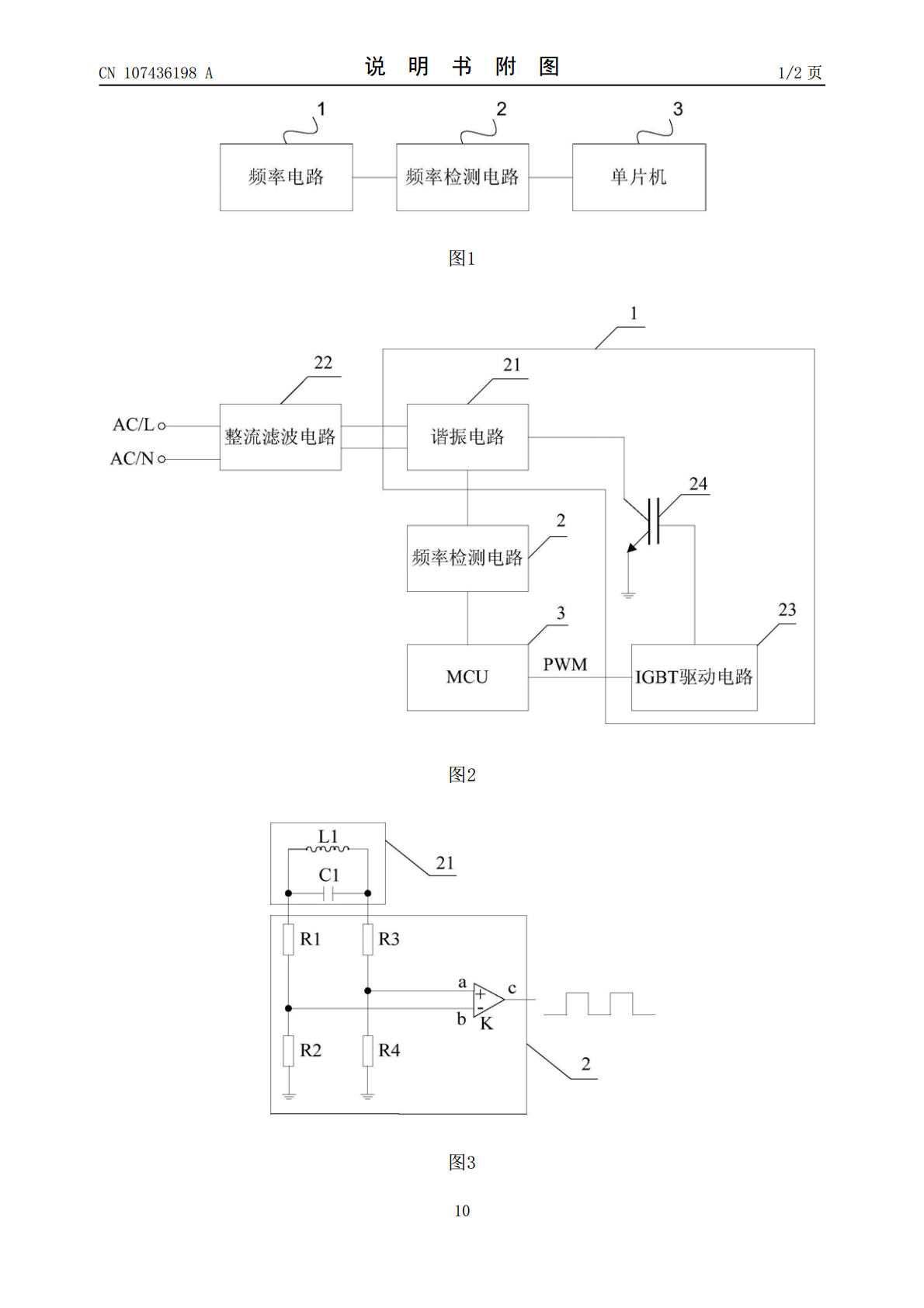

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107436198A(43)申请公布日2017.12.05(21)申请号201610363018.7(22)申请日2016.05.27(71)申请人浙江绍兴苏泊尔生活电器有限公司地址312017浙江省绍兴市世纪西街3号(72)发明人孙鹏刚赵礼荣(74)专利代理机构北京同立钧成知识产权代理有限公司11205代理人张洋黄健(51)Int.Cl.G01K7/00(2006.01)H05B6/06(2006.01)权利要求书2页说明书6页附图2页(54)发明名称锅具温度检测系统、方法和电磁炉(57)摘要本发明提供一种锅具温度检测系统、方法和电磁炉，该锅具温度检测系统包括：频率电路(1)、频率检测电路(2)和单片机(3)；频率电路(1)、频率检测电路(2)和单片机(3)依次电性连接；频率电路(1)根据锅具的温度产生与锅具的温度对应的频率，频率检测电路(2)检测频率电路(1)产生的频率，并将频率输出给单片机(3)，单片机(3)根据频率调整输出功率的大小，进而调整锅具的温度。本发明提供的锅具温度检测系统、方法和电磁炉，可以避免温度传感器检测锅具的温度具有一定的滞后性而无法及时获得锅具的实际温度。CN107436198ACN107436198A权利要求书1/2页1.一种锅具温度检测系统，其特征在于，包括：频率电路(1)、频率检测电路(2)和单片机(3)；所述频率电路(1)、所述频率检测电路(2)和所述单片机(3)依次电性连接；所述频率电路(1)用于根据锅具的温度产生与所述锅具的温度对应的频率，所述频率检测电路(2)用于检测所述频率电路(1)产生的所述频率，并将所述频率输出给所述单片机(3)，所述单片机(3)用于根据所述频率调整输出功率的大小，进而调整所述锅具的温度。2.根据权利要求1所述的锅具温度检测系统，其特征在于，所述频率电路(1)为谐振电路(21)；所述谐振电路(21)用于根据所述锅具的温度产生与所述锅具的温度对应的振荡频率，所述频率检测电路(2)用于检测所述谐振电路(21)产生的所述振荡频率，并将所述振荡频率输出给所述单片机(3)，所述单片机(3)用于根据所述振荡频率调整输出功率的大小，进而调整所述锅具的温度。3.根据权利要求1所述的锅具温度检测系统，其特征在于，所述频率电路(1)包括：绝缘栅双极型晶体管IGBT驱动电路(41)和谐振电路(42)；所述IGBT驱动电路(41)和所述谐振电路(42)电性连接，所述IGBT驱动电路(41)与所述频率检测电路(2)电性连接；所述谐振电路(42)用于根据所述锅具的温度产生与所述锅具的温度对应的振荡频率，所述IGBT驱动电路(41)的驱动频率对应与所述谐振电路(42)的振荡频率，所述频率检测电路(2)用于检测所述IGBT驱动电路(41)的驱动频率，并将检测到的所述驱动频率输出给所述单片机(3)，所述单片机(3)用于根据所述驱动频率调整输出功率的大小，进而调整所述锅具的温度。4.根据权利要求2所述的锅具温度检测系统，其特征在于，所述谐振电路(21)包括：电感L1和电容C1；所述电感L1和所述电容C1并联；所述频率检测电路(2)包括：第一电阻R1、第二电阻R2、第三电阻R3、第四电阻R4和比较器K；所述第一电阻R1与所述电容C1的一端连接，所述第三电阻与所述电容C1的另一端连接，所述第一电阻R1和所述第二电阻R2串联，所述第三电阻R3和所述第四电阻R4串联，所述比较器K的输入端a分别与所述第三电阻R3和所述第四电阻R4连接，所述比较器K的输入端b分别与所述第一电阻R1和所述第二电阻R2连接，所述比较器K的输出端c与所述单片机(3)连接。5.一种电磁炉，其特征在于，包括：开关电源和如权利要求1-4任一项所述的锅具温度检测系统。6.一种锅具温度检测方法，其特征在于，包括：根据锅具的温度产生与所述锅具的温度对应的频率；检测所述频率，根据所述频率调整所述锅具的温度。7.根据权利要求6所述的方法，其特征在于，所述根据锅具的温度获取与所述锅具的温度对应的频率，包括：根据所述锅具的温度产生与所述锅具的温度对应的振荡频率；2CN107436198A权利要求书2/2页所述检测所述频率，根据所述频率调整所述锅具的温度，包括：检测所述振荡频率，根据所述振荡频率调整所述锅具的温度。8.根据权利要求6所述的方法，其特征在于，所述根据锅具的温度获取与所述锅具的温度对应的频率，包括：根据所述锅具的温度获取与所述锅具的温度对应的驱动频率；所述检测所述频率，根据所述频率调整所述锅具的温度，包括：检测所述驱动频率，根据所述驱动频率调整所述锅具的温度。3CN107436198A说明书1/6页锅具温度检测系统、方法和电磁炉技术领域[0001]本发明涉及家用电器领
