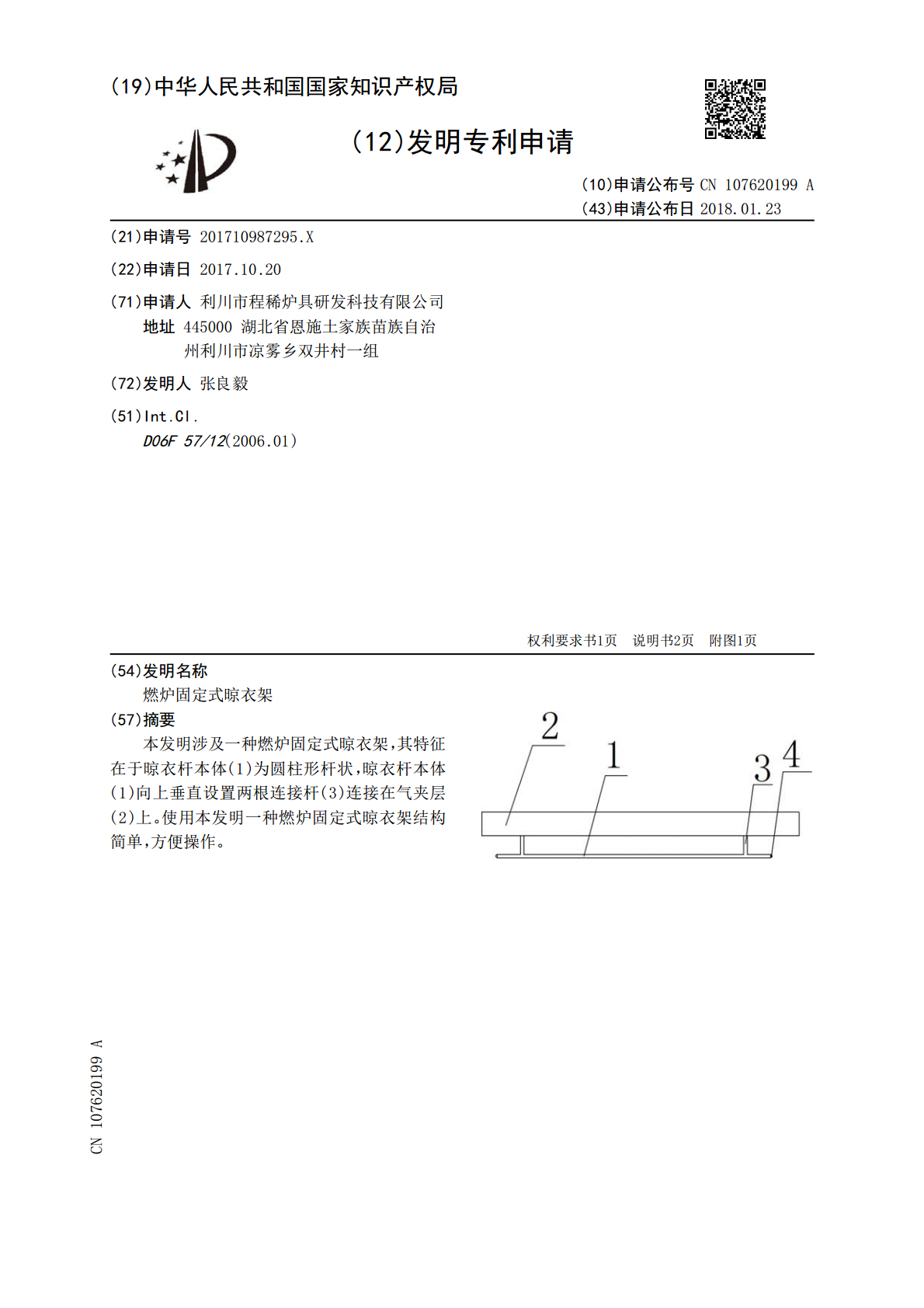

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107620199A(43)申请公布日2018.01.23(21)申请号201710987295.X(22)申请日2017.10.20(71)申请人利川市程稀炉具研发科技有限公司地址445000湖北省恩施土家族苗族自治州利川市凉雾乡双井村一组(72)发明人张良毅(51)Int.Cl.D06F57/12(2006.01)权利要求书1页说明书2页附图1页(54)发明名称燃炉固定式晾衣架(57)摘要本发明涉及一种燃炉固定式晾衣架，其特征在于晾衣杆本体(1)为圆柱形杆状，晾衣杆本体(1)向上垂直设置两根连接杆(3)连接在气夹层(2)上。使用本发明一种燃炉固定式晾衣架结构简单，方便操作。CN107620199ACN107620199A权利要求书1/1页1.一种燃炉固定式晾衣架，其特征在于晾衣杆本体(1)为圆柱形杆状，晾衣杆本体(1)向上垂直设置两根连接杆(3)连接在气夹层(2)上。2.按照权利要求1所述的一种燃炉固定式晾衣架，其特征在于所述的晾衣杆本体(1)为不锈钢材料制成。3.按照权利要求所述的一种燃炉固定式晾衣架，其特征在于所述的连接杆(3)分别焊接在晾衣杆本体(1)和气夹层(2)上。4.按照权利要求1所述的一种燃炉固定式晾衣架，其特征在于所述的晾衣杆本体(1)两端分别设有封帽盖(2)。2CN107620199A说明书1/2页燃炉固定式晾衣架技术领域[0001]本发明涉及一种燃炉固定式晾衣架。背景技术[0002]目前市面上很多燃炉上设有晾衣架，晾衣架安装在面板下，但市场上没有统一的晾衣架装置，现在需要一种燃炉固定式晾衣架。发明内容[0003]本发明要解决的技术问题是提供了一种燃炉固定式晾衣架。[0004]本发明的技术方案是：一种燃炉固定式晾衣架，其特征在于晾衣杆本体(1)为圆柱形杆状，晾衣杆本体(1)向上垂直设置两根连接杆(3)连接在气夹层(2)上。[0005]本发明一种燃炉固定式晾衣架，其特征在于所述的晾衣杆本体(1)为不锈钢材料制成。[0006]本发明一种燃炉固定式晾衣架，其特征在于所述的连接杆(3)分别焊接在晾衣杆本体(1)和气夹层(2)上。[0007]本发明一种燃炉固定式晾衣架，其特征在于所述的晾衣杆本体(1)两端分别设有封帽盖(2)。[0008]本发明一种燃炉固定式晾衣架，由晾衣杆，气夹层，连接杆，封头帽组成。晾衣杆本体为不锈钢圆管制成，永不生锈，方便打扫清洁，大人小孩的各种湿物能在短时间内烘干，连接杆连接着气夹层，能有效阻挡气夹层散出的热量，防止被烫伤，晾衣杆本体的两端设有封头帽其表面光滑，有效预防若两端有毛边被刮伤的风险。[0009]使用本发明一种燃炉固定式晾衣架结构简单，方便操作。附图说明[0010]附图1是一种燃炉固定式晾衣架的结构示意图；[0011]附图2是一种燃炉固定式晾衣架的使用状态结构示意图；[0012]附图中：1-为晾衣杆本体；2-为气夹层；3-为连接杆；4-为封头帽。具体实施方式[0013]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。[0014]实施例1：一种燃炉固定式晾衣架，晾衣杆本体1为圆柱形杆状，晾衣杆本体1向上垂直设置两根连接杆3连接在气夹层2上，晾衣杆本体1为不锈钢材料制成。[0015]实施例2：一种燃炉固定式晾衣架，晾衣杆本体1为圆柱形杆状，晾衣杆本体1向上3CN107620199A说明书2/2页垂直设置两根连接杆3连接在气夹层2上，晾衣杆本体1为不锈钢材料制成。所述的连接杆3分别焊接在晾衣杆本体1和气夹层2上。[0016]实施例3：一种燃炉固定式晾衣架，晾衣杆本体1为圆柱形杆状，晾衣杆本体1向上垂直设置两根连接杆3连接在气夹层2上，晾衣杆本体1为不锈钢材料制成。所述的连接杆3分别焊接在晾衣杆本体1和气夹层2上。所述的晾衣杆本体1两端分别设有封帽盖2。[0017]实施例4：一种燃炉固定式晾衣架，晾衣杆本体1为圆柱形杆状，晾衣杆本体1向上垂直设置两根连接杆3连接在气夹层2上，晾衣杆本体1为不锈钢材料制成。所述的连接杆3分别焊接在晾衣杆本体1和气夹层2上。所述的晾衣杆本体1两端分别设有封帽盖2。晾衣杆本体1为不锈钢圆管制成。[0018]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。4CN107620199A说明书附图1/1页图1图25
