锅炉集箱水压试验装置.pdf

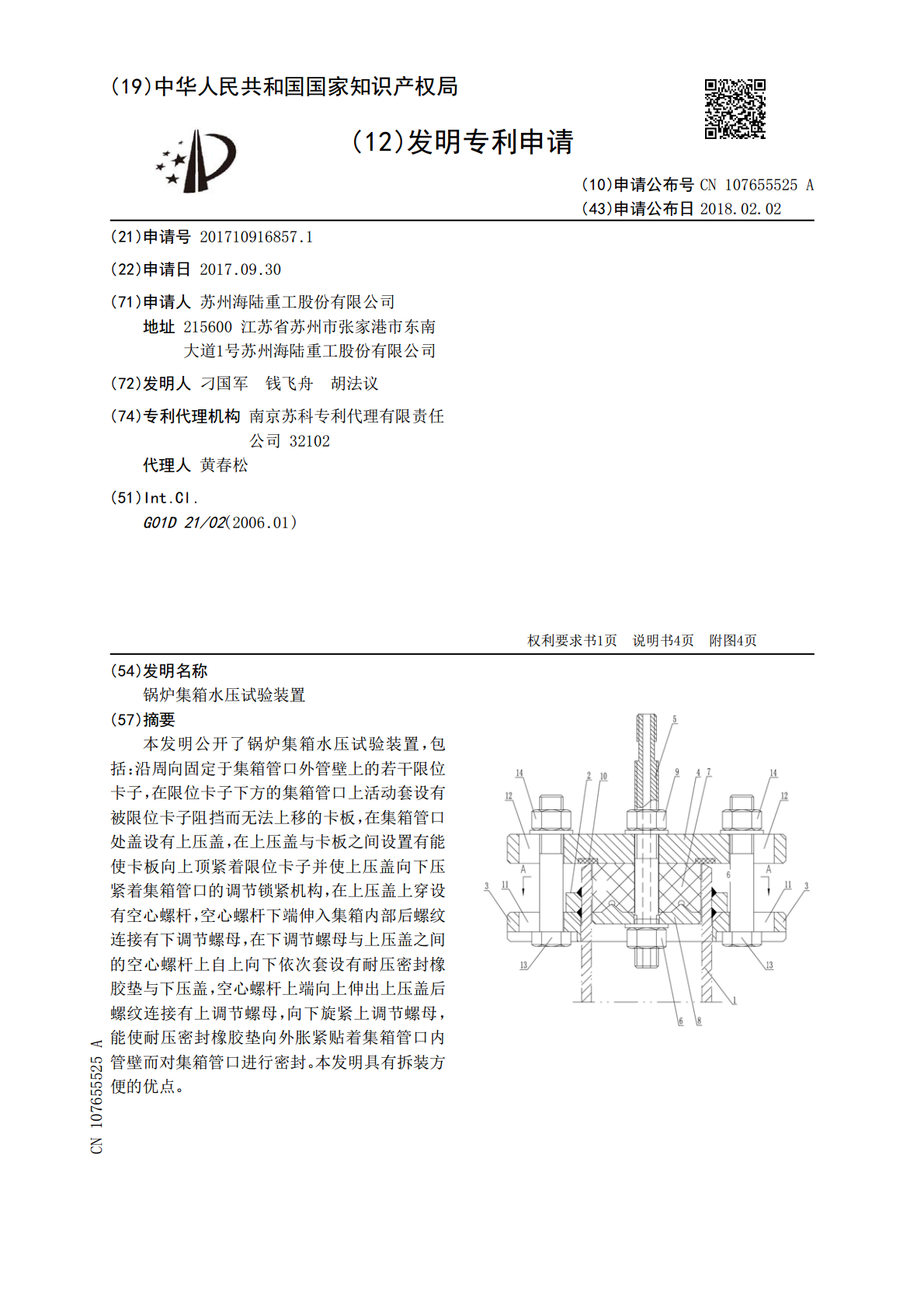

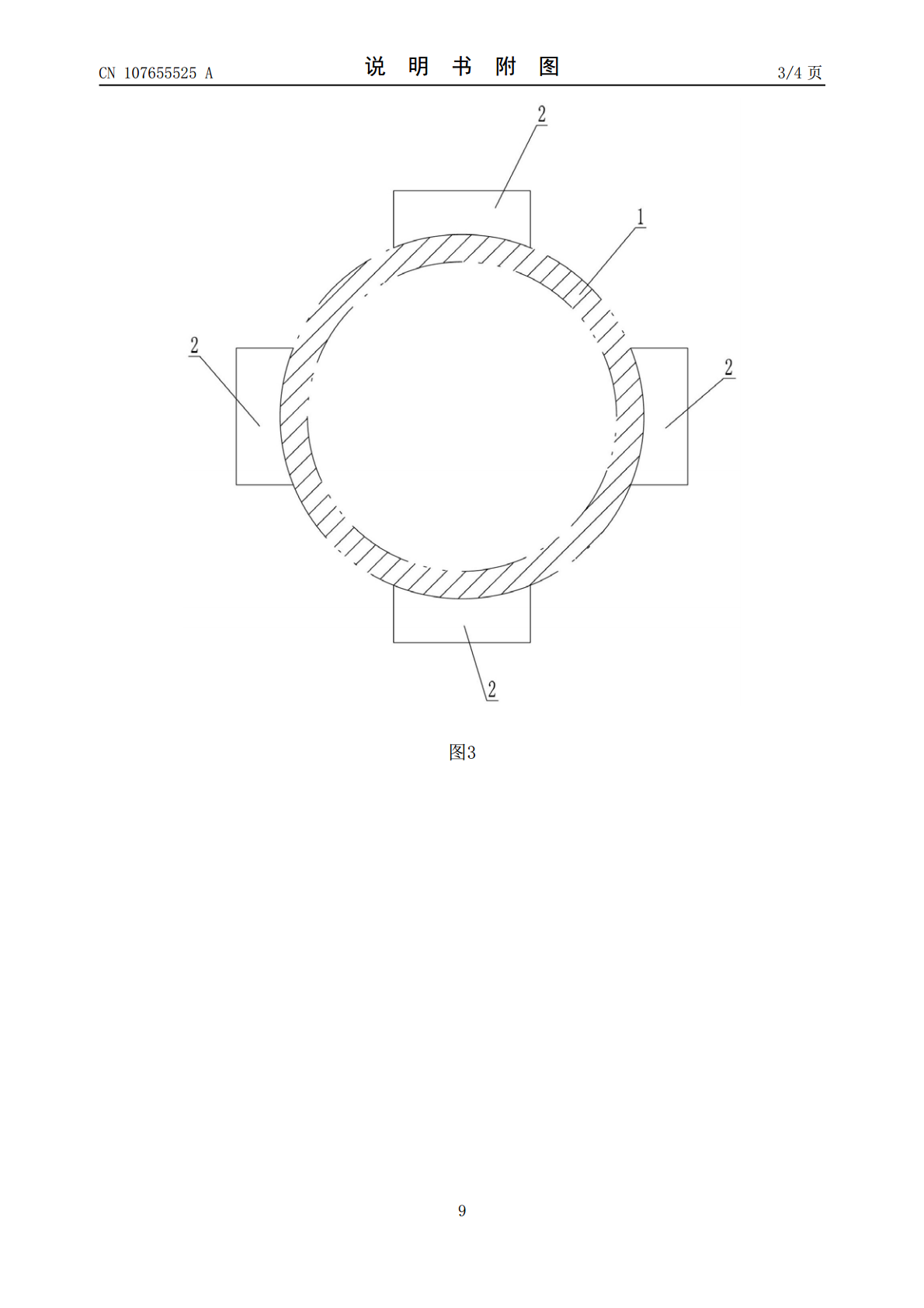

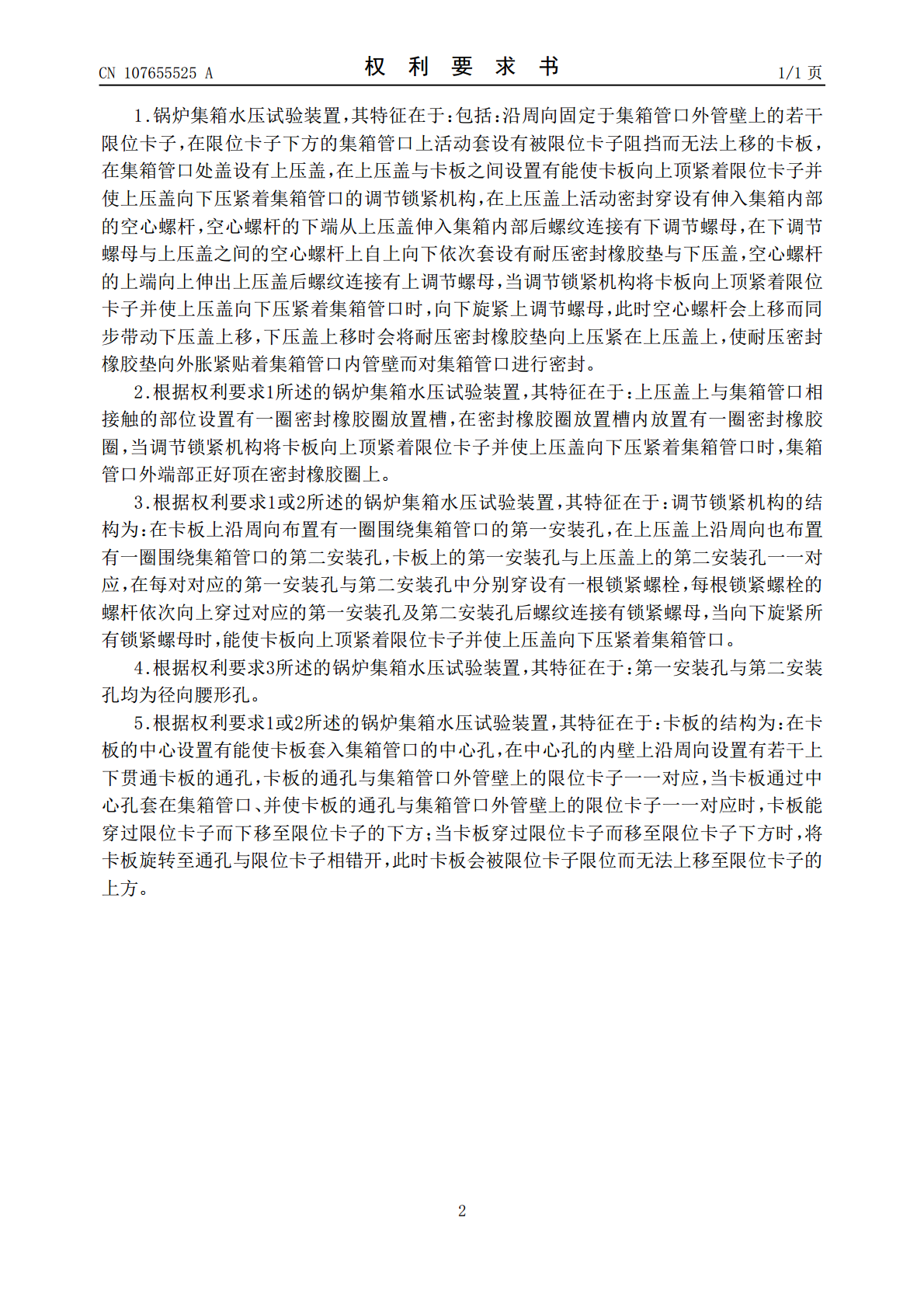

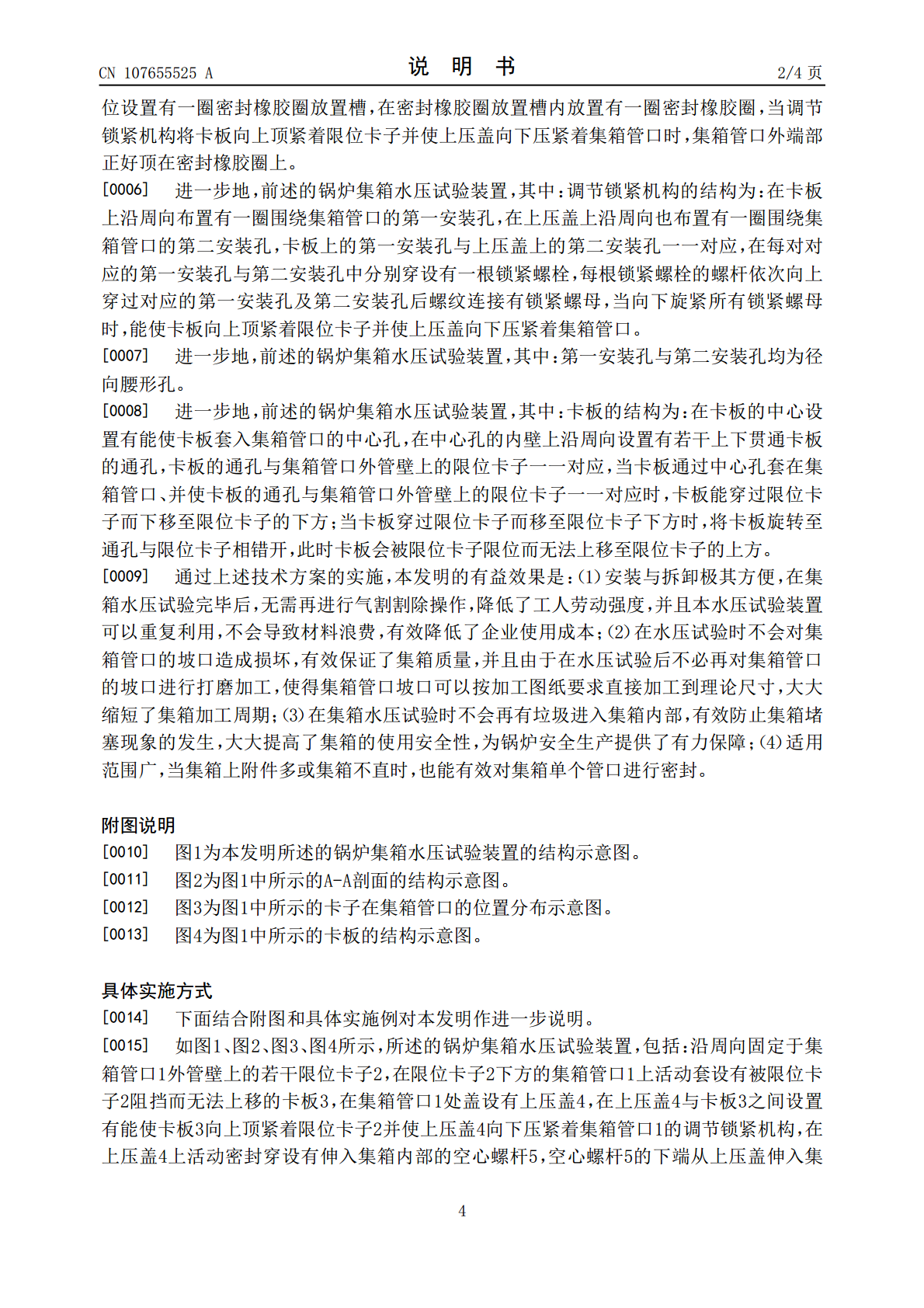

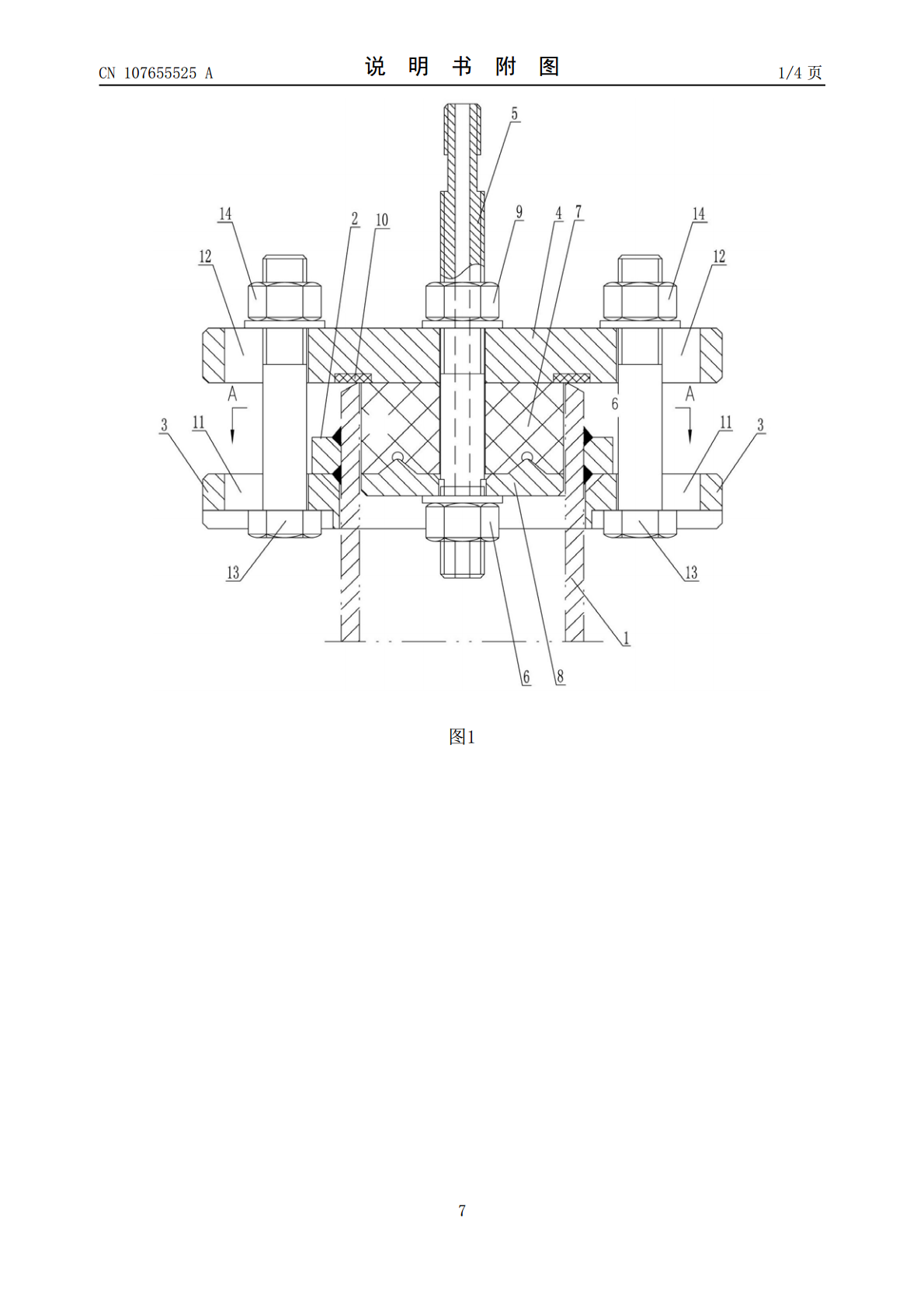

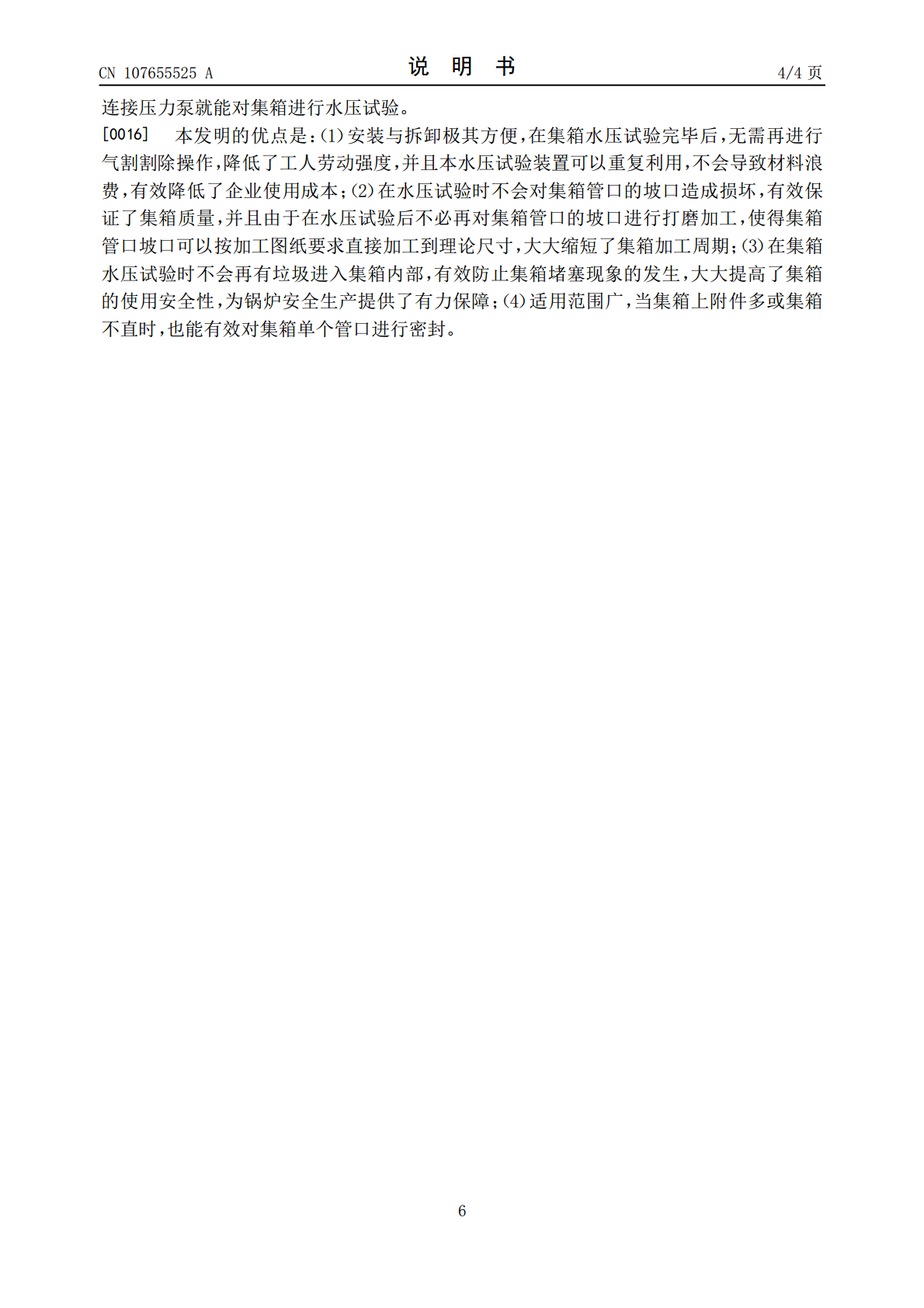

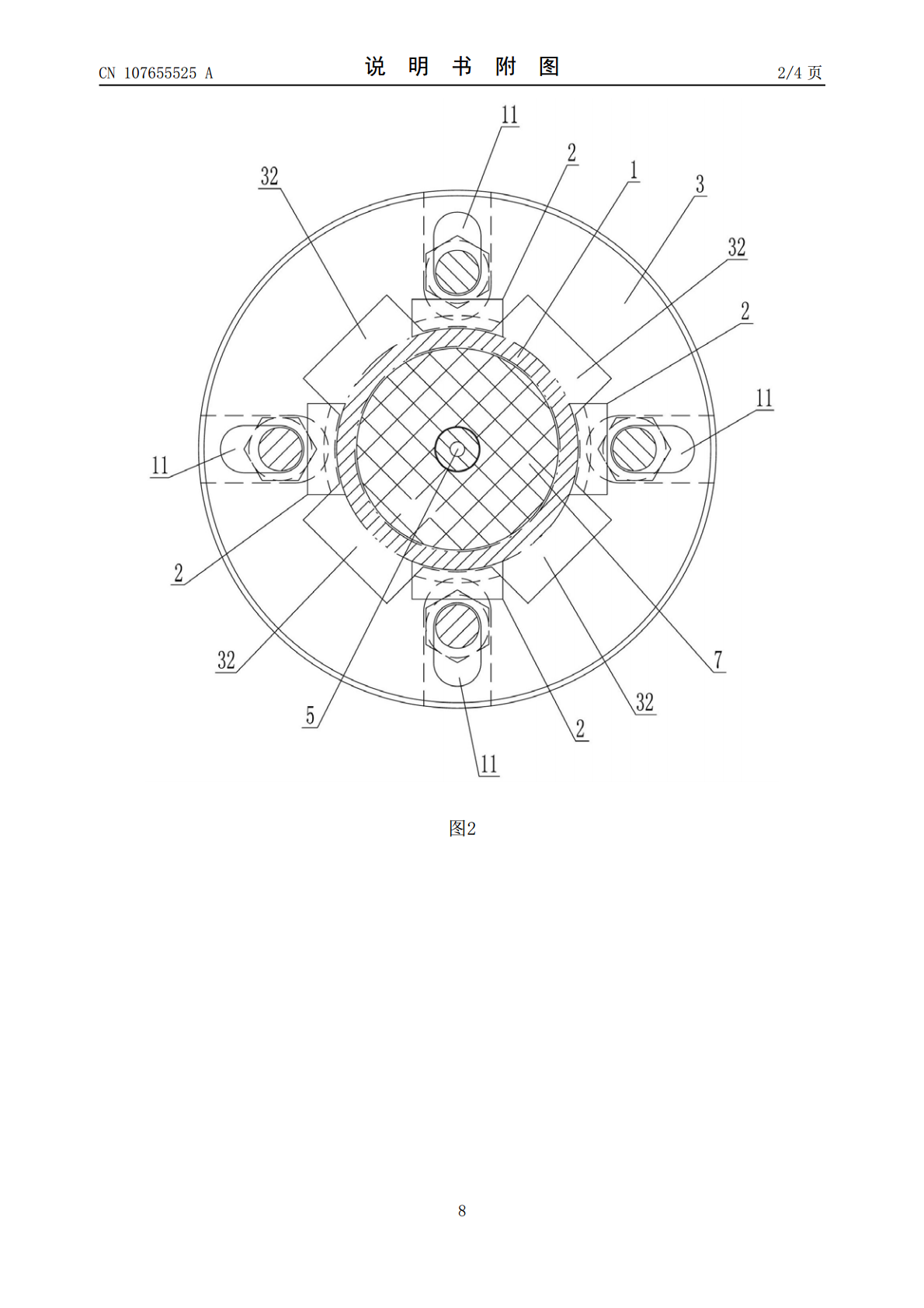

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107655525A(43)申请公布日2018.02.02(21)申请号201710916857.1(22)申请日2017.09.30(71)申请人苏州海陆重工股份有限公司地址215600江苏省苏州市张家港市东南大道1号苏州海陆重工股份有限公司(72)发明人刁国军钱飞舟胡法议(74)专利代理机构南京苏科专利代理有限责任公司32102代理人黄春松(51)Int.Cl.G01D21/02(2006.01)权利要求书1页说明书4页附图4页(54)发明名称锅炉集箱水压试验装置(57)摘要本发明公开了锅炉集箱水压试验装置，包括：沿周向固定于集箱管口外管壁上的若干限位卡子，在限位卡子下方的集箱管口上活动套设有被限位卡子阻挡而无法上移的卡板，在集箱管口处盖设有上压盖，在上压盖与卡板之间设置有能使卡板向上顶紧着限位卡子并使上压盖向下压紧着集箱管口的调节锁紧机构，在上压盖上穿设有空心螺杆，空心螺杆下端伸入集箱内部后螺纹连接有下调节螺母，在下调节螺母与上压盖之间的空心螺杆上自上向下依次套设有耐压密封橡胶垫与下压盖，空心螺杆上端向上伸出上压盖后螺纹连接有上调节螺母，向下旋紧上调节螺母，能使耐压密封橡胶垫向外胀紧贴着集箱管口内管壁而对集箱管口进行密封。本发明具有拆装方便的优点。CN107655525ACN107655525A权利要求书1/1页1.锅炉集箱水压试验装置，其特征在于：包括：沿周向固定于集箱管口外管壁上的若干限位卡子，在限位卡子下方的集箱管口上活动套设有被限位卡子阻挡而无法上移的卡板，在集箱管口处盖设有上压盖，在上压盖与卡板之间设置有能使卡板向上顶紧着限位卡子并使上压盖向下压紧着集箱管口的调节锁紧机构，在上压盖上活动密封穿设有伸入集箱内部的空心螺杆，空心螺杆的下端从上压盖伸入集箱内部后螺纹连接有下调节螺母，在下调节螺母与上压盖之间的空心螺杆上自上向下依次套设有耐压密封橡胶垫与下压盖，空心螺杆的上端向上伸出上压盖后螺纹连接有上调节螺母，当调节锁紧机构将卡板向上顶紧着限位卡子并使上压盖向下压紧着集箱管口时，向下旋紧上调节螺母，此时空心螺杆会上移而同步带动下压盖上移，下压盖上移时会将耐压密封橡胶垫向上压紧在上压盖上，使耐压密封橡胶垫向外胀紧贴着集箱管口内管壁而对集箱管口进行密封。2.根据权利要求1所述的锅炉集箱水压试验装置，其特征在于：上压盖上与集箱管口相接触的部位设置有一圈密封橡胶圈放置槽，在密封橡胶圈放置槽内放置有一圈密封橡胶圈，当调节锁紧机构将卡板向上顶紧着限位卡子并使上压盖向下压紧着集箱管口时，集箱管口外端部正好顶在密封橡胶圈上。3.根据权利要求1或2所述的锅炉集箱水压试验装置，其特征在于：调节锁紧机构的结构为：在卡板上沿周向布置有一圈围绕集箱管口的第一安装孔，在上压盖上沿周向也布置有一圈围绕集箱管口的第二安装孔，卡板上的第一安装孔与上压盖上的第二安装孔一一对应，在每对对应的第一安装孔与第二安装孔中分别穿设有一根锁紧螺栓，每根锁紧螺栓的螺杆依次向上穿过对应的第一安装孔及第二安装孔后螺纹连接有锁紧螺母，当向下旋紧所有锁紧螺母时，能使卡板向上顶紧着限位卡子并使上压盖向下压紧着集箱管口。4.根据权利要求3所述的锅炉集箱水压试验装置，其特征在于：第一安装孔与第二安装孔均为径向腰形孔。5.根据权利要求1或2所述的锅炉集箱水压试验装置，其特征在于：卡板的结构为：在卡板的中心设置有能使卡板套入集箱管口的中心孔，在中心孔的内壁上沿周向设置有若干上下贯通卡板的通孔，卡板的通孔与集箱管口外管壁上的限位卡子一一对应，当卡板通过中心孔套在集箱管口、并使卡板的通孔与集箱管口外管壁上的限位卡子一一对应时，卡板能穿过限位卡子而下移至限位卡子的下方；当卡板穿过限位卡子而移至限位卡子下方时，将卡板旋转至通孔与限位卡子相错开，此时卡板会被限位卡子限位而无法上移至限位卡子的上方。2CN107655525A说明书1/4页锅炉集箱水压试验装置技术领域[0001]本发明涉及锅炉技术领域，具体涉及锅炉集箱水压试验装置。背景技术[0002]锅炉是利用燃料燃烧释放的热能或其它热能将工质（水或其它流体）加热到一定参数的设备。集箱是锅炉的主要部件之一，集箱上设置有两个与集箱内部相通的管口，一个管口用于进水，另一个管口用于出水，在每个管口的端部会设置有坡口。集箱在生产制造过程中会存在大量的角焊缝，集箱的制造质量直接关系到锅炉的安全运行。因而集箱制造后，需要进行水压试验，以检测集箱各部件是否可以承受运行后的压力，同时也可以检测集箱是否存在焊接焊缝的焊穿、漏焊和裂纹等明显缺陷。目前所使用的集箱水压试验装置的结构为：包括用以直接焊接密封集箱管口的封板。上述集箱水压试验装置存在的缺点是：（1）待集箱水压试验完毕，需将焊接在集
