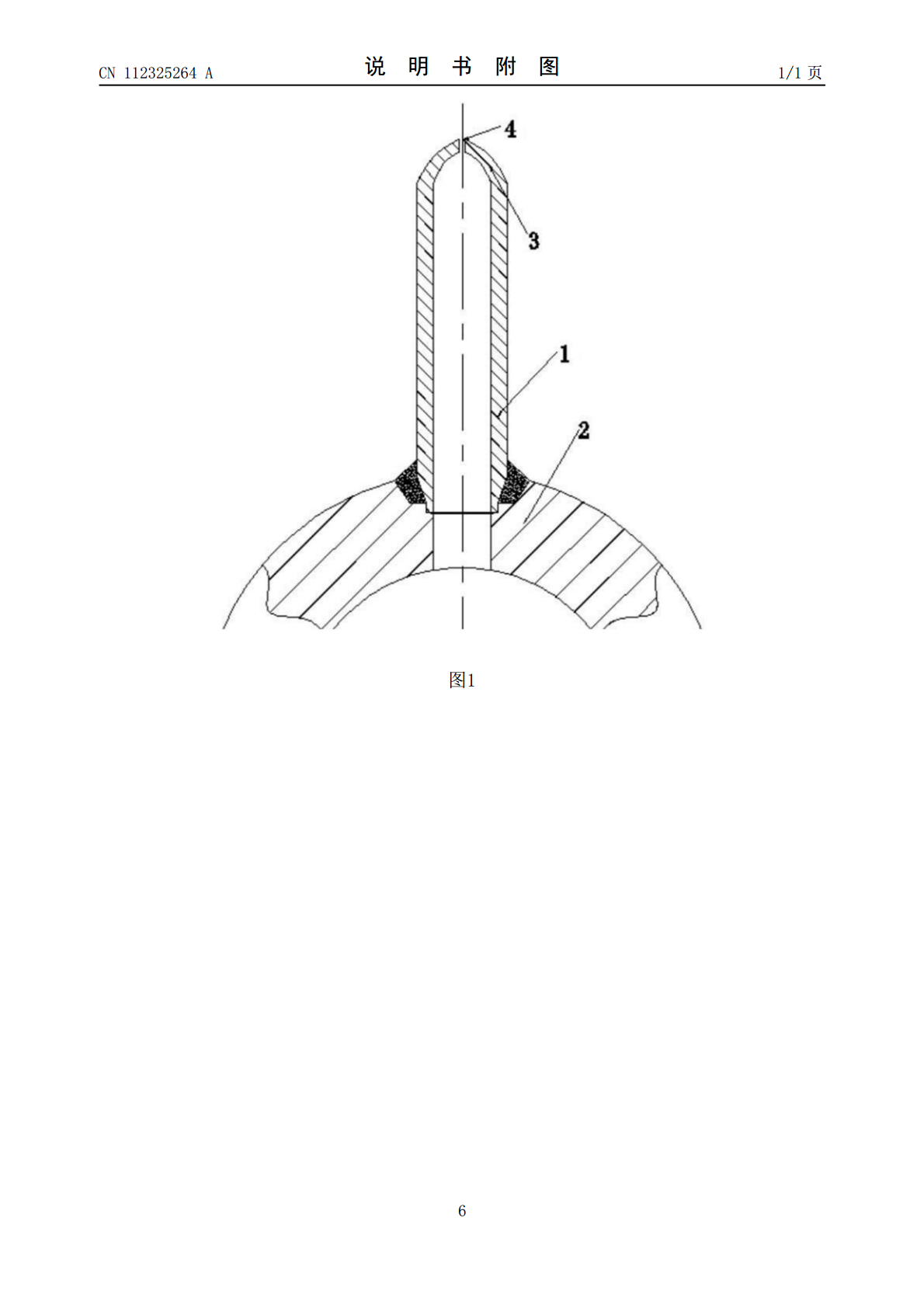

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112325264A(43)申请公布日2021.02.05(21)申请号202011236727.1(22)申请日2020.11.09(71)申请人西安热工研究院有限公司地址710048陕西省西安市碑林区兴庆路136号申请人华能秦煤瑞金发电有限责任公司(72)发明人刘响亮任宁博郭通胡新元石伟栋张捷刘朝曹剑峰(74)专利代理机构西安通大专利代理有限责任公司61200代理人安彦彦(51)Int.Cl.F22B37/10(2006.01)B23P15/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种带热旋压水压封头的锅炉集箱接管及其加工方法(57)摘要本发明公开的一种带热旋压水压封头的锅炉集箱接管及其加工方法，属于锅炉设备制造技术领域。包括接管本体，接管本体的一端热旋压成型有水压封头，另一端设有焊接坡口；水压封头上留有热旋压工艺孔；水压试验时，接管本体与集箱本体焊接固定，热旋压工艺孔封堵。避免了加工堵板焊接坡口、加工堵板、封焊堵板等繁琐的工序，避免了额外加工堵板的原材料浪费。与接管本体一体式的水压封头，牢固可靠，避免了水压试验泄露的问题。热旋压成型工艺遗留的工艺孔，只需利用电弧焊等方法封堵后其强度就能满足目前所有超超临界机组锅炉集箱水压试验要求，试验后只需割除水压封头即可，节省了大量的人力物力，提高了生产效率，显著降低了企业的成本。CN112325264ACN112325264A权利要求书1/1页1.一种带热旋压水压封头的锅炉集箱接管，其特征在于，包括接管本体(1)，接管本体(1)的一端热旋压成型有水压封头(3)，另一端设有焊接坡口；水压封头(3)上留有热旋压工艺孔(4)；水压试验时，接管本体(1)与集箱本体(2)焊接固定，热旋压工艺孔(4)封堵。2.根据权利要求1所述的带热旋压水压封头的锅炉集箱接管，其特征在于，水压封头(3)为半球体。3.根据权利要求1所述的带热旋压水压封头的锅炉集箱接管，其特征在于，水压封头(3)的轴向长度为接管本体(1)的50％。4.根据权利要求1所述的带热旋压水压封头的锅炉集箱接管，其特征在于，水压封头(3)的厚度＞接管本体(1)壁厚的90％。5.根据权利要求1所述的带热旋压水压封头的锅炉集箱接管，其特征在于，热旋压工艺孔(4)的圆心位于接管本体(1)的轴线上。6.根据权利要求1所述的带热旋压水压封头的锅炉集箱接管，其特征在于，热旋压工艺孔(4)的直径为3～8mm。7.根据权利要求1所述的带热旋压水压封头的锅炉集箱接管，其特征在于，接管本体(1)与水压封头(3)连接处设有指示标识。8.根据权利要求1～7任意一项所述的带热旋压水压封头的锅炉集箱接管的加工方法，其特征在于，包括以下步骤：1)加工接管本体(1)，接管本体(1)的一端预留用于加工水压封头(3)的长度；2)对接管本体(1)的预留部分采用高频电磁加热后进行旋转挤压，成型后的水压封头(3)留有热旋压工艺孔(4)；3)在接管本体(1)另一端加工用于与集箱本体(2)连接的焊接坡口。9.根据权利要求8所述的带热旋压水压封头的锅炉集箱接管的加工方法，其特征在于，高频电磁加热的温度为950～1050℃。10.根据权利要求8所述的带热旋压水压封头的锅炉集箱接管的加工方法，其特征在于，接管本体(1)的一端预留用于加工水压封头(3)的长度为60～80mm。2CN112325264A说明书1/3页一种带热旋压水压封头的锅炉集箱接管及其加工方法技术领域[0001]本发明属于锅炉设备制造技术领域，具体涉及一种带热旋压水压封头的锅炉集箱接管及其加工方法。背景技术[0002]锅炉设备是将水加热变成高温高压蒸汽的设备，集箱作为锅炉设备中的关键部件，其结构形式为在大口径管道上焊接敞口的小口径的接管，集箱接管在锅炉安装现场与受热面管子进行焊接。集箱在制造厂内加工完成后需进行水压试验检验产品的可靠性。水压试验时需对所有集箱接管进行封堵，一般集箱上的接管有几十个至上百个，多的甚至有上千个。现有的封堵方法为在集箱接管上焊接圆形的堵板。该方法首先必须在集箱接管内壁加工一个台阶放入圆钢板，然后采用焊接的方法将圆钢与接管沿管壁一周完全封焊，水压试验结束后切除封堵端。采用该方法要对接管内壁加工台阶，而且需要采购与小口径接管同等级材质的圆钢板，由于要整圈封焊，焊接工作量大；同时因为封堵的圆钢板为临时装配件，工人焊接时较为随意，导致在进行水压试验时经常出现泄漏现象，严重影响生产效率；再者切除的封堵端圆钢板已经与管壁熔融在一起，不能重复利用。发明内容[0003]为了解决上述现有技术中存在的缺陷，本发明的目的在于提供一种带热旋压水压封头的锅炉集箱接管及其加工方法，提高了集箱的生产效率，降低了成本。[000
