桉木单板的干燥方法.pdf

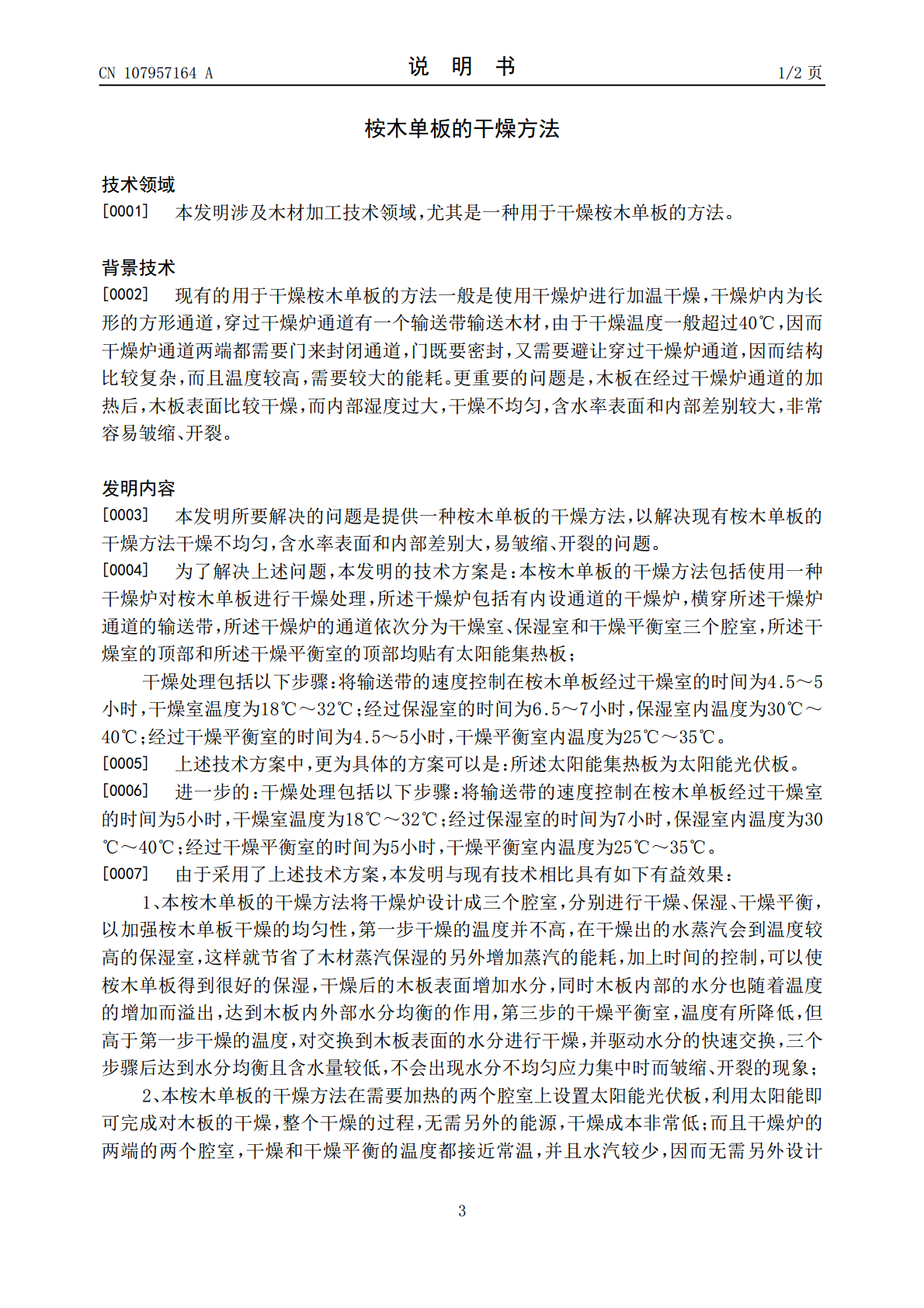

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107957164A(43)申请公布日2018.04.24(21)申请号201711230325.9(22)申请日2017.11.29(71)申请人柳州市鸿联木业有限公司地址545600广西壮族自治区柳州市鹿寨县鹿寨镇十里亭（林业产业园内）(72)发明人戴福成叶佐林(74)专利代理机构柳州市集智专利商标事务所45102代理人邓丹丹(51)Int.Cl.F26B3/00(2006.01)F26B23/04(2006.01)F26B25/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称桉木单板的干燥方法(57)摘要本发明公开了一种桉木单板的干燥方法，包括使用一种干燥炉对桉木单板进行干燥处理，干燥炉包括有内设通道的干燥炉，输送带，所述干燥炉的通道依次分为干燥室、保湿室和干燥平衡室三个腔室，所述干燥室的顶部和所述干燥平衡室的顶部均贴有太阳能集热板；干燥处理包括以下步骤：将输送带的速度控制在桉木单板经过干燥室的时间为5小时；经过保湿室的时间为7小时；经过干燥平衡室的时间为5小时，干燥平衡室内温度为25℃～35℃。本发明可以解决现有桉木单板的干燥方法干燥不均匀，含水率表面和内部差别大，易皱缩、开裂的问题。CN107957164ACN107957164A权利要求书1/1页1.一种桉木单板的干燥方法，包括使用一种干燥炉对桉木单板进行干燥处理，所述干燥炉包括有内设通道的干燥炉，横穿所述干燥炉通道的输送带，其特征在于：所述干燥炉的通道依次分为干燥室、保湿室和干燥平衡室三个腔室，所述干燥室的顶部和所述干燥平衡室的顶部均贴有太阳能集热板；干燥处理包括以下步骤：将输送带的速度控制在桉木单板经过干燥室的时间为4.5～5小时，干燥室温度为18℃～32℃；经过保湿室的时间为6.5～7小时，保湿室内温度为30℃～40℃；经过干燥平衡室的时间为4.5～5小时，干燥平衡室内温度为25℃～35℃。2.根据权利要求1所述的桉木单板的干燥方法，其特征在于：所述太阳能集热板为太阳能光伏板。3.根据权利要求1或2所述的桉木单板的干燥方法，其特征在于干燥处理包括以下步骤：将输送带的速度控制在桉木单板经过干燥室的时间为5小时，干燥室温度为18℃～32℃；经过保湿室的时间为7小时，保湿室内温度为30℃～40℃；经过干燥平衡室的时间为5小时，干燥平衡室内温度为25℃～35℃。2CN107957164A说明书1/2页桉木单板的干燥方法技术领域[0001]本发明涉及木材加工技术领域，尤其是一种用于干燥桉木单板的方法。背景技术[0002]现有的用于干燥桉木单板的方法一般是使用干燥炉进行加温干燥，干燥炉内为长形的方形通道，穿过干燥炉通道有一个输送带输送木材，由于干燥温度一般超过40℃，因而干燥炉通道两端都需要门来封闭通道，门既要密封，又需要避让穿过干燥炉通道，因而结构比较复杂，而且温度较高，需要较大的能耗。更重要的问题是，木板在经过干燥炉通道的加热后，木板表面比较干燥，而内部湿度过大，干燥不均匀，含水率表面和内部差别较大，非常容易皱缩、开裂。发明内容[0003]本发明所要解决的问题是提供一种桉木单板的干燥方法，以解决现有桉木单板的干燥方法干燥不均匀，含水率表面和内部差别大，易皱缩、开裂的问题。[0004]为了解决上述问题，本发明的技术方案是：本桉木单板的干燥方法包括使用一种干燥炉对桉木单板进行干燥处理，所述干燥炉包括有内设通道的干燥炉，横穿所述干燥炉通道的输送带，所述干燥炉的通道依次分为干燥室、保湿室和干燥平衡室三个腔室，所述干燥室的顶部和所述干燥平衡室的顶部均贴有太阳能集热板；干燥处理包括以下步骤：将输送带的速度控制在桉木单板经过干燥室的时间为4.5～5小时，干燥室温度为18℃～32℃；经过保湿室的时间为6.5～7小时，保湿室内温度为30℃～40℃；经过干燥平衡室的时间为4.5～5小时，干燥平衡室内温度为25℃～35℃。[0005]上述技术方案中，更为具体的方案可以是：所述太阳能集热板为太阳能光伏板。[0006]进一步的：干燥处理包括以下步骤：将输送带的速度控制在桉木单板经过干燥室的时间为5小时，干燥室温度为18℃～32℃；经过保湿室的时间为7小时，保湿室内温度为30℃～40℃；经过干燥平衡室的时间为5小时，干燥平衡室内温度为25℃～35℃。[0007]由于采用了上述技术方案，本发明与现有技术相比具有如下有益效果：1、本桉木单板的干燥方法将干燥炉设计成三个腔室，分别进行干燥、保湿、干燥平衡，以加强桉木单板干燥的均匀性，第一步干燥的温度并不高，在干燥出的水蒸汽会到温度较高的保湿室，这样就节省了木材蒸汽保湿的另外增加蒸汽的能耗，加上时间的控制，可以使桉木单板得到很好的保湿，干燥后的木板表面增加
