一种自动去除灰烬的家用柴炉.pdf

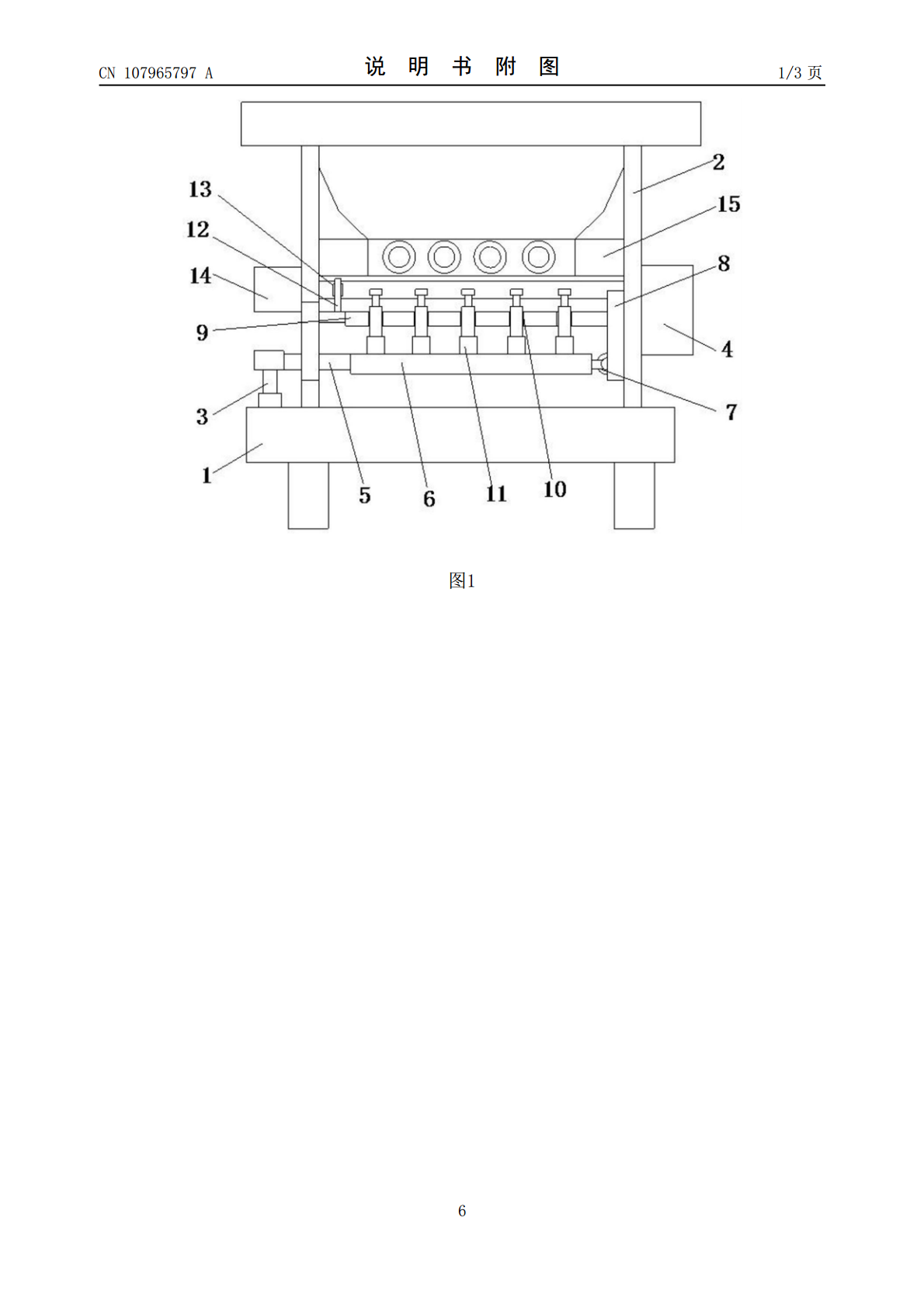

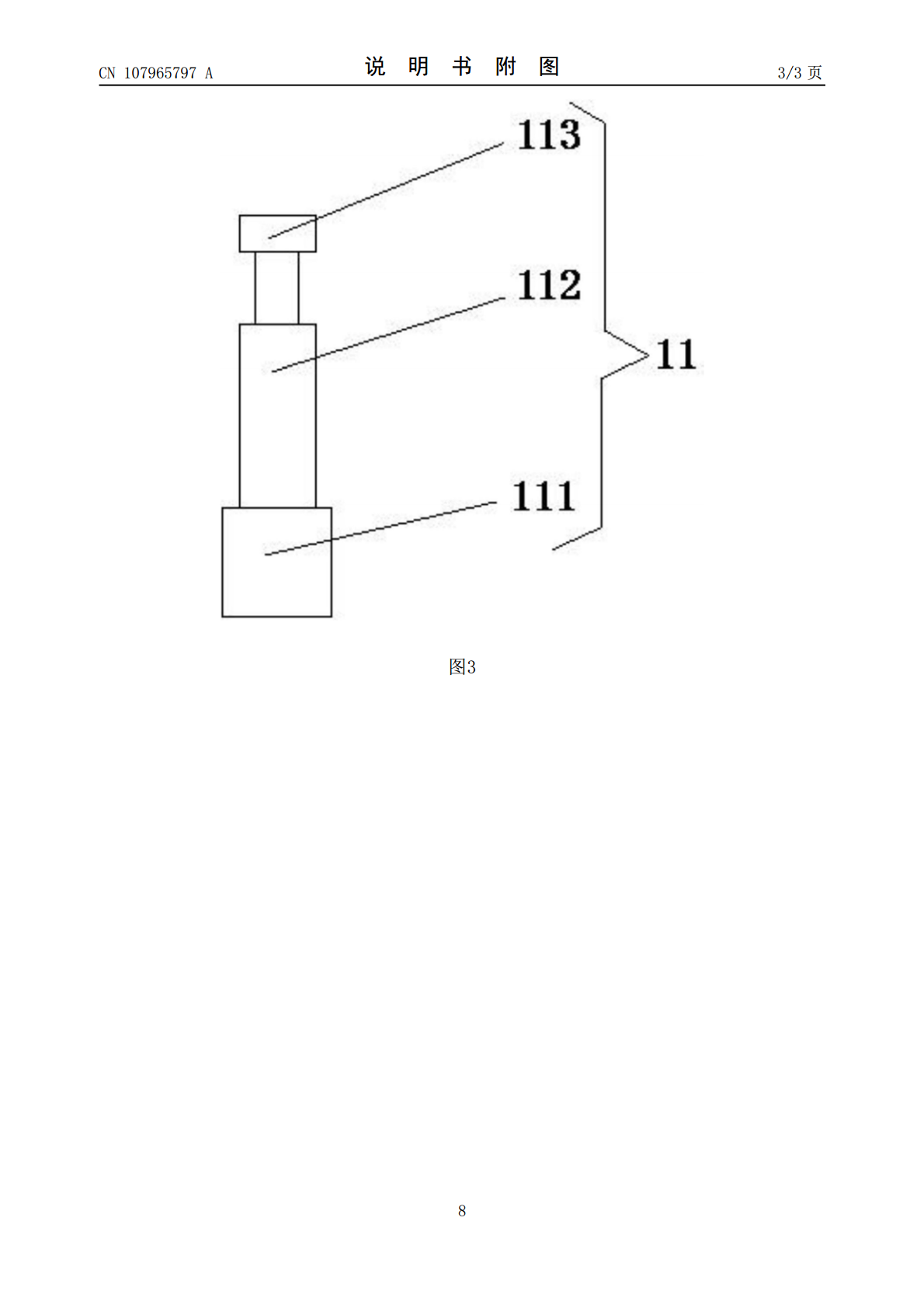

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107965797A(43)申请公布日2018.04.27(21)申请号201711409057.7(22)申请日2017.12.22(71)申请人云南聚诚科技有限公司地址650100云南省昆明市西山区春雨路293号(72)发明人李承金付承艳金瑞雪(51)Int.Cl.F24B13/00(2006.01)F23J1/06(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种自动去除灰烬的家用柴炉(57)摘要本发明公开了一种自动去除灰烬的家用柴炉，包括承载架，在承载架的顶部固定安装有伸缩杆和方形的炉体，炉体的顶部活动连接有顶盖，在炉体的一侧面上开设有与炉腔连通的通风口，炉体的另一侧固定安装有与炉腔连通的集灰箱，所述伸缩杆的顶端固定连接有连接杆，连接杆的一端穿过通风口并与设置在炉腔内的升降板固定连接，升降板远离连接杆的侧面上固定连接有两个以升降板侧面中线相对称的滑动轮，两个滑动轮分别与设置在炉腔内壁上的滑轨滑动连接。本发明提出了一种自动去除灰烬的家用柴炉，具有自动去除灰烬，使用方便，除灰速度快，避免灰烬堵塞柴炉的特点，解决现有柴炉的灰烬难以清理，柴炉内灰烬容易堵塞的问题。CN107965797ACN107965797A权利要求书1/1页1.一种自动去除灰烬的家用柴炉，包括承载架（1），在承载架（1）的顶部固定安装有伸缩杆（3）和方形的炉体（2），炉体（2）的顶部活动连接有顶盖，在炉体（2）的一侧面上开设有与炉腔连通的通风口，炉体（2）的另一侧固定安装有与炉腔连通的集灰箱（4），其特征在于：所述伸缩杆（3）的顶端固定连接有连接杆（5），连接杆（5）的一端穿过通风口并与设置在炉腔内的升降板（6）固定连接，升降板（6）远离连接杆（5）的侧面上固定连接有两个以升降板（6）侧面中线相对称的滑动轮（7），两个滑动轮（7）分别与设置在炉腔内壁上的滑轨（8）滑动连接，两个滑轨（8）之间的炉腔壁上还固定安装有与炉腔内壁紧密连接的接灰板（9），接灰板（9）的上表面与集灰箱（4）的入口在同一水平面上，在接灰板（9）的上表面还开设有两组推进孔（10）；所述升降板（6）的上表面固定安装有的可贯穿推进孔（10）的推进杆（11），且推进杆（11）包括底座（111），在底座（111）的顶部固定安装有与推进孔（10）相适配卡紧柱（112），卡紧柱（112）通过其顶部的顶杆固定连接有与卡紧柱（112）大小相同的卡块（113）；所述接灰板（9）的上表面还搭接有刮灰板（12），且刮灰板（12）的背面固定连接有制动杆（13），制动杆（13）远离刮灰板（12）的一端穿过炉腔内壁上的通槽与安装在炉体（2）外部制动装置（14）固定连接，所述接灰板（9）上方的炉腔内壁上还固定安装有载柴架（15），且载柴架（15）的上表面与顶盖的底部之间形成了用于燃烧木柴的燃烧室。2.根据权利要求1所述的一种自动去除灰烬的家用柴炉，其特征在于：所述载柴架（15）内侧壁的中部固定安装有横板（16），横板（16）的正面和背面均固定安装有第一转动轴（17），第一转动轴（17）轴心处的转动套内套接有承载杆（18），承载杆（18）远离转动轴的一端与安装在载柴架（15）内壁上的第二转动轴固定连接。3.根据权利要求1所述的一种自动去除灰烬的家用柴炉，其特征在于：所述推进孔（10）的数量为十个，位于同一横向方向的五个推进孔（10）为一组，每个推进孔（10）对应一个推进杆（11）。4.根据权利要求2所述的一种自动去除灰烬的家用柴炉，其特征在于：所述承载杆（18）的表面等距离的套接有三个推动套，每个推动套的两侧均与不同的推进杆（11）相接触。5.根据权利要求2所述的一种自动去除灰烬的家用柴炉，其特征在于：所述承载杆（18）的数量为八个，八个承载杆（18）以横板（16）为轴心对称设置，相邻的两个承载杆（18）之间形成了用于伸缩推进杆的除灰槽（11）。6.根据权利要求1所述的一种自动去除灰烬的家用柴炉，其特征在于：所述制动装置（14）包括制动箱（141），在制动箱（141）内壁的顶部开设有滑槽，滑槽内滑动连接有齿杆（142），齿杆（142）与设置在滑槽一侧的驱动电机（143）转轴上的齿轮（144）啮合，且齿杆（142）的一端的滑动座（145）上安装有电动伸缩杆（146），且电动伸缩杆（146）的活动端与制动杆（13）的一端固定连接。2CN107965797A说明书1/3页一种自动去除灰烬的家用柴炉技术领域[0001]本发明涉及炉具技术领域，尤其涉及一种自动去除灰烬的家用柴炉。背景技术[0002]炉具是一种家用设备，用处广泛，可用于加热和炊事，而炉具的种类很多，由于使用的物料不同，从而分为煤炉、电炉和油炉等，每种炉具都应用在不同的
