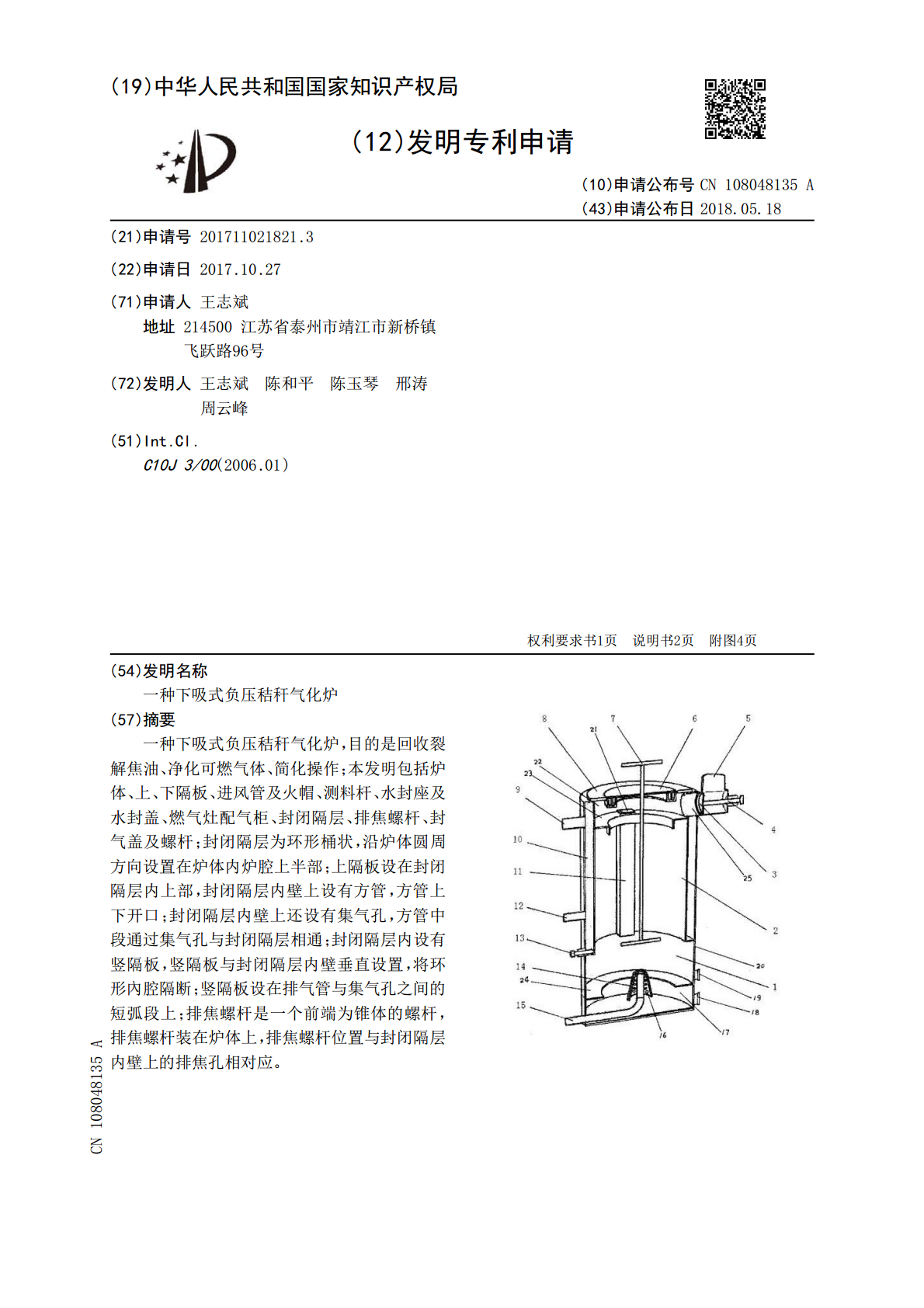

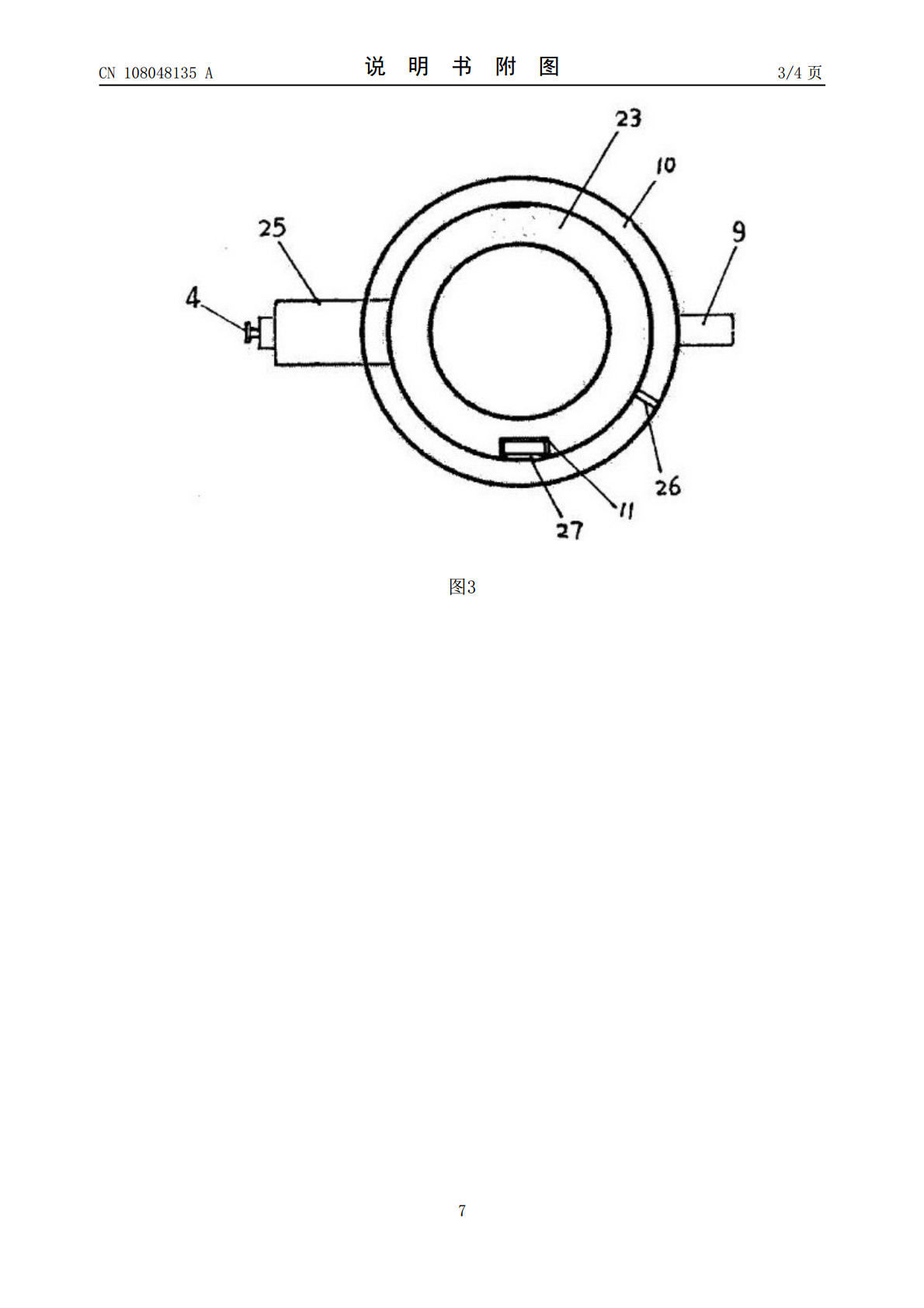

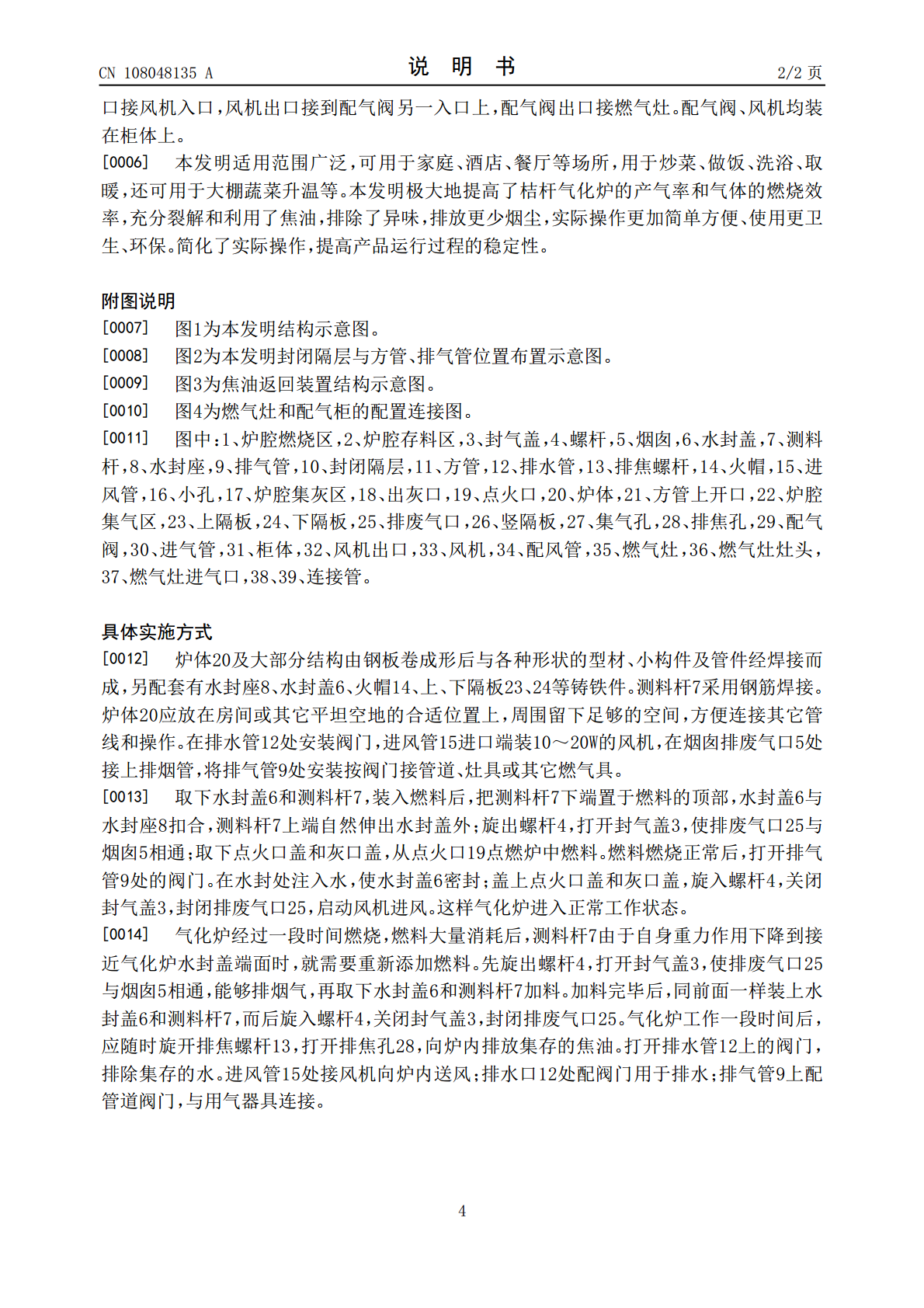

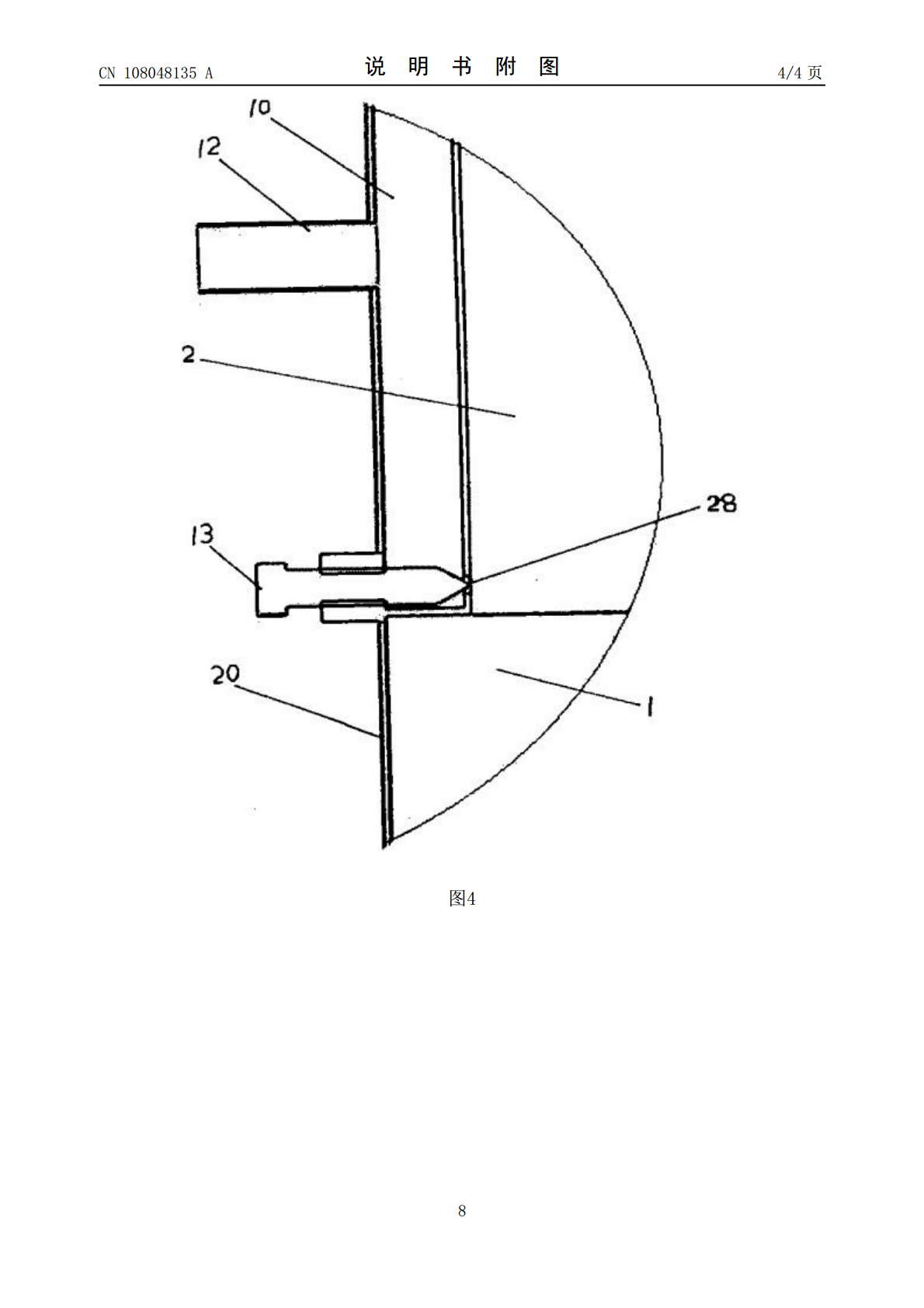

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108048135A(43)申请公布日2018.05.18(21)申请号201711021821.3(22)申请日2017.10.27(71)申请人王志斌地址214500江苏省泰州市靖江市新桥镇飞跃路96号(72)发明人王志斌陈和平陈玉琴邢涛周云峰(51)Int.Cl.C10J3/00(2006.01)权利要求书1页说明书2页附图4页(54)发明名称一种下吸式负压秸秆气化炉(57)摘要一种下吸式负压秸秆气化炉，目的是回收裂解焦油、净化可燃气体、简化操作；本发明包括炉体、上、下隔板、进风管及火帽、测料杆、水封座及水封盖、燃气灶配气柜、封闭隔层、排焦螺杆、封气盖及螺杆；封闭隔层为环形桶状，沿炉体圆周方向设置在炉体内炉腔上半部；上隔板设在封闭隔层内上部，封闭隔层内壁上设有方管，方管上下开口；封闭隔层内壁上还设有集气孔，方管中段通过集气孔与封闭隔层相通；封闭隔层内设有竖隔板，竖隔板与封闭隔层内壁垂直设置，将环形內腔隔断；竖隔板设在排气管与集气孔之间的短弧段上；排焦螺杆是一个前端为锥体的螺杆，排焦螺杆装在炉体上，排焦螺杆位置与封闭隔层内壁上的排焦孔相对应。CN108048135ACN108048135A权利要求书1/1页1.一种下吸式负压秸秆气化炉，包括炉体、上、下隔板、进风管及火帽、测料杆、水封座及水封盖、燃气灶配气柜；其特征是还包括封闭隔层、排焦螺杆、封气盖及螺杆；封闭隔层为环形桶状，沿炉体圆周方向设置在炉体内炉腔上半部；上隔板设在封闭隔层内上部，把炉腔上半部分成了上、下两个区域，上区为集气区，下区为存料区；下隔板设在炉体内炉腔下半部，把炉腔下半部分成了上、下两个区域，上区为主燃烧区，下区为集灰区；封闭隔层内壁上设有方管，方管上下开口，上开口穿过上隔板与集气区相通，下开口与主燃烧区相通；封闭隔层内壁上还设有集气孔，方管中段通过集气孔与封闭隔层相通；封闭隔层内设有竖隔板，竖隔板与封闭隔层内壁垂直设置，将环形内腔隔断；竖隔板设在排气管与集气孔之间的短弧段上；封闭隔层外壁上部设有排气管，外壁下部设有排水管，排气管、排水管均伸出炉体外，内壁底部设有排焦孔，底部通过排焦孔与炉腔存料区相通；设在炉腔集气区的排废气口上装有封气盖和螺杆；封气盖是排废气口的堵头，螺杆前端装在封气盖后面，螺杆后端伸出炉体外面；排焦螺杆是一个前端为锥体的螺杆，排焦螺杆装在炉体上，排焦螺杆位置与封闭隔层内壁上的排焦孔相对应。2.如权利要求1所述的一种下吸式负压秸秆气化炉，其特征是燃气灶配气柜包括燃气灶、柜体、配气阀、风机、进气管和配气管；进气管进口与炉体上排气管相连，进气管出口接配气阀；配气管入口位于燃气灶灶头底部，配气管出口接风机入口，风机出口接到配气阀另一入口上，配气阀出口接燃气灶；配气阀、风机均装在柜体上。3.如权利要求1所述的一种下吸式负压秸秆气化炉，其特征是进风管出口位于炉体底部中央，火帽罩在进风管出口上。4.火帽是伞状铸铁件，火帽上分布有许多小孔。2CN108048135A说明书1/2页一种下吸式负压秸秆气化炉技术领域[0001]本发明涉及一种桔杆气化炉的改进。背景技术[0002]桔杆气化炉已经逐步在农村推广应用，但已有的气化炉普遍存在焦油难清除、有异味、加料时有烟气、燃气不稳定、产气时间短等问题。而且操作较复杂，一般人不易掌握。发明内容[0003]本发明目的是克服上述已有技术的不足，提供一种可充分回收裂解焦油、净化可燃气体、简化实际操作的一种下吸式负压秸秆气化炉。[0004]本发明包括炉体、上、下隔板、封闭隔层、排焦螺杆、进风管及火帽、测料杆、封气盖及螺杆、水封座及水封盖、燃气灶配气柜；封闭隔层为环形桶状，沿炉体圆周方向设置在炉体内炉腔上半部；上隔板设在封闭隔层内上部，把炉腔上半部分成了上、下两个区域，上区为集气区，下区为存料区；下隔板设在炉体内炉腔下半部，把炉腔下半部分成了上、下两个区域，上区为燃烧区，下区为集灰区。封闭隔层内壁上设有方管，方管上下开口，上开口穿过上隔板与集气区相通，下开口与燃烧区相通；封闭隔层内壁与方管贴合的中段还设有与方管相互贯通的集气孔，方管中段通过集气孔与封闭隔层相通。封闭隔层内设有竖隔板，竖隔板与封闭隔层内壁或外壁垂直设置，将环形內腔隔断；竖隔板设在排气管与集气孔之间的短弧段上；迫使从集气孔进入来的烟气必须经过集气孔与排气管之间的长弧段环绕后才能再从排气管排出，在此过程中净化了燃气中含有的焦油、烟尘和水蒸汽，并且可燃气体在这过程中受炉体温度的加温，气体受热膨胀，上升经排气口排除，在集气口附近形成负压，这促进了炉外的空气进入炉腔中，助燃燃烧区域的燃料。封闭隔层外壁上部设有排气管，外壁下部设有排水管，排气管、排水管均伸出炉体外，内壁底部设有排焦孔，内壁底部通
