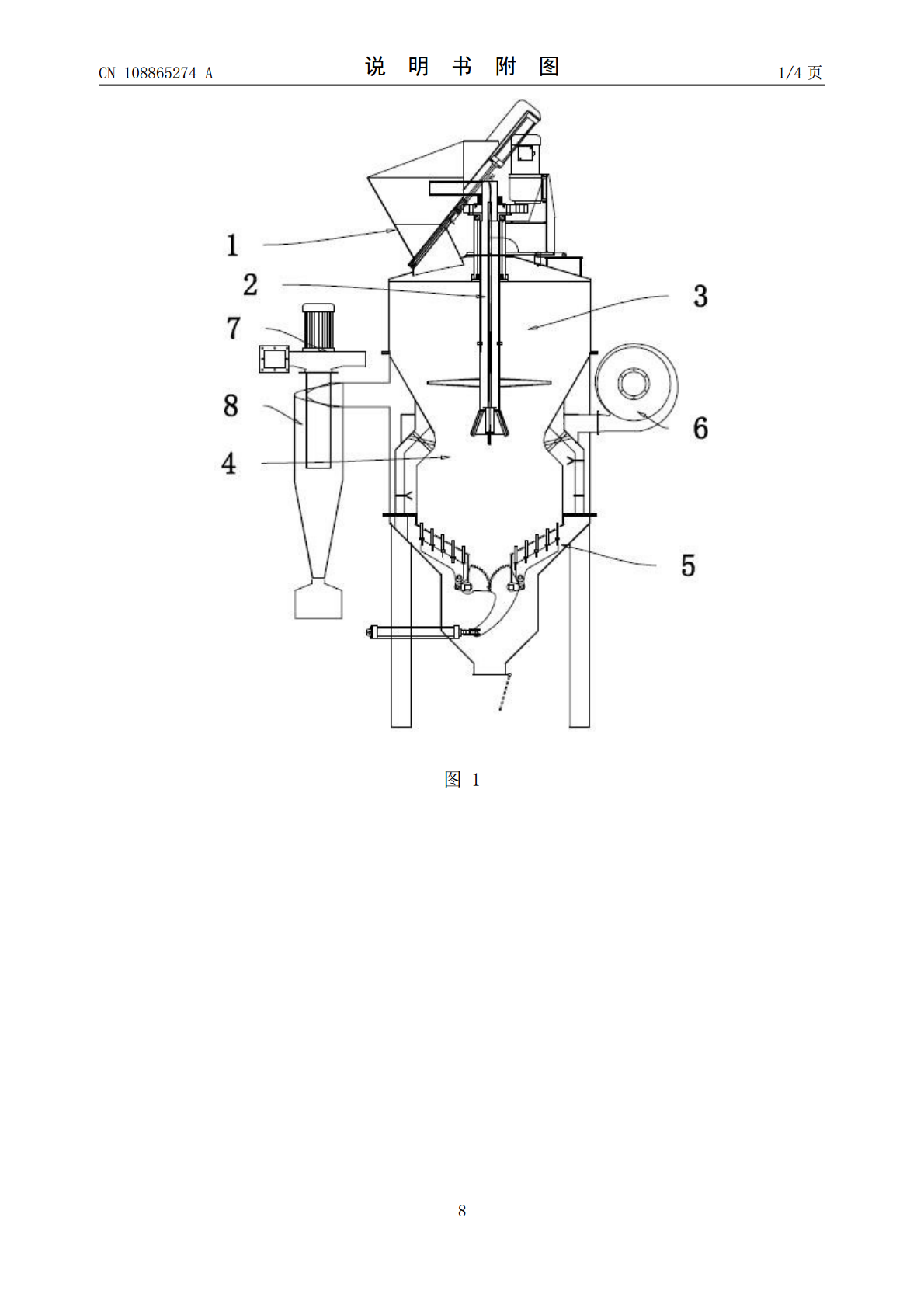

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108865274A(43)申请公布日2018.11.23(21)申请号201810334171.6(22)申请日2018.04.14(71)申请人周勇地址445000湖北省恩施土家族苗族自治州恩施市龙凤镇佐家坝村大坝组8号(72)发明人周勇(51)Int.Cl.C10J3/20(2006.01)C10J3/30(2006.01)C10J3/32(2006.01)C10J3/34(2006.01)C10J3/72(2006.01)C10J3/74(2006.01)C10J3/84(2006.01)权利要求书1页说明书5页附图4页(54)发明名称一种下吸式气化炉(57)摘要本发明公开了一种下吸式气化炉，包括：炉座，设置在炉座上的气化反应段，设置在气化反应段上方的料仓，设置在料仓上方的进料斗，从料仓的上方伸入到料仓中的布料机，为气化反应段鼓风的鼓风机；布料机的空心轴下端伸入到喉口上方，搅拌叶片设置在位于料仓中的空心轴下部；通气管、连接套和空心轴形成一个密封空气通道，使气化反应段增加中间进气通道。其特点是：结构科学，进料控制方便，进气更均匀；布料机可以对料仓中生物质原料的进行搅动整理，防止燃料在喉口的搭桥结拱，防止气化反应的的空烧和偏烧；有利于提高交产气效率，灰渣排渣更为顺畅，产气连续性好，解决了以往下吸式气化炉的空烧、偏烧、结渣，排灰排渣困难的难题。CN108865274ACN108865274A权利要求书1/1页1.一种下吸式气化炉，包括：炉座，作为整个下吸式气化炉体的支架；气化反应段，设置在炉座上，作为生物质原料气化反应室；料仓，设置在气化反应段的上方，作为生物质原料的处理仓；进料斗，设置在料仓的上方，用于装载生物质原料和控制生物质原料进入料仓；鼓风机，设置在下吸式气化炉体外，为气化反应段鼓风；其特征在于，料仓上部设有锥形顶板，进料斗设在料仓的锥形顶板上方的一侧，进料斗设有料仓口，料仓口从锥形顶板上方倾斜地伸入到料仓内，料仓口处设有倾斜设置的插板阀，插板阀上方设有驱动插板阀动作的气缸；料仓的锥形顶板上设有防爆阀；料仓与气化反应段之间通过法兰连接，气化反应段上部设有漏斗形口，漏斗形口下端为气化反应段的喉口，喉口上环形分布有若干进气管，喉口下面为气化反应段的气化反应室，气化反应室的壁部结构从内侧到外侧分别为耐火层、保温层、支撑壁和保护围板，支撑壁和保护围板之间构成燃气通道，支撑壁上设有环形进气道，进气管与环形进气道相通，鼓风机与气化反应段中的环形进气道连接相通；气化反应段一侧设有旋风分离器和引风机，引风机与旋风分离器连接，旋风分离器与燃气通道连接相通。2.如权利要求1所述的下吸式气化炉，其特征是：所述下吸式气化炉还包括：布料机，从料仓的上方伸入到料仓中，用于料仓中生物质原料的搅动，使生物质原料布置均匀；布料机包括驱动装置、布料机座、传动齿轮、空心轴、轴承、搅拌叶片，布料机座设置在料仓的锥形顶板的中心处，空心轴通过轴承设置在布料机座中，空心轴下端伸入到喉口上方，空心轴上部通过传动齿轮与驱动装置连接，搅拌叶片设置在位于料仓中的空心轴下部。3.如权利要求2所述的下吸式气化炉，其特征是：所述驱动装置包括减速电机和减速电机座；布料机座为两端设有轴承位的圆形座，减速电机座设于圆形座一侧，减速电机固定在减速电机座上，传动齿轮包括一大一小互相啮合的两个齿轮，分别为大齿轮和小齿轮，小齿轮设置在减速电机上，大齿轮套设在空心轴的上部；大齿轮上部设有连接套，连接套为一个带法兰的短管，短管上部一侧设有通气管，短管上端设有封板，封板中心设有可相对于大齿轮自由转动的导电滑环，大齿轮上部表面设有环形槽；环形槽上设有一个压在大齿轮的弹簧压紧环，使通气管、连接套和空心轴形成一个密封空气通道；空心轴下端设有呈放射状的进气喷头，进气喷头中心设有导线管，导线管下端设有热电偶，导线管上端延伸到大齿轮的中心孔中，热电偶的补偿线穿过导线管和导电滑环连接；通气管和鼓风机连接相通。4.如权利要求1~3任一项所述的下吸式气化炉，其特征是：所述炉座包括支腿、漏斗形灰室和放灰炉排；漏斗形灰室内设有排灰机，排灰机下方设有排渣口，排灰机设在漏斗形灰室上方，排灰机包括漏斗状的固定炉排，固定炉排上设有若干漏灰孔、以及可从漏灰孔向上伸出的顶渣齿，顶渣齿固定在漏灰孔下方的顶渣座上，顶渣座下方两侧铰接有连接臂，连接臂下端铰接有摇臂，摇臂另一端设有摇臂轴，摇臂通过摇臂轴与放灰炉排固定连接，摇臂轴端面由一对摇臂齿啮合，其是一个摇臂齿由一个排灰气缸控制驱动。2CN108865274A说明书1/5页一种下吸式气化炉技术领域[0001]本发明涉及一种气化炉，特别涉及一种以生物质成型燃料和秸秆、木片、垃圾等原料为燃料的气化炉。背景技术[
