一种转炉废钢加入料斗.pdf

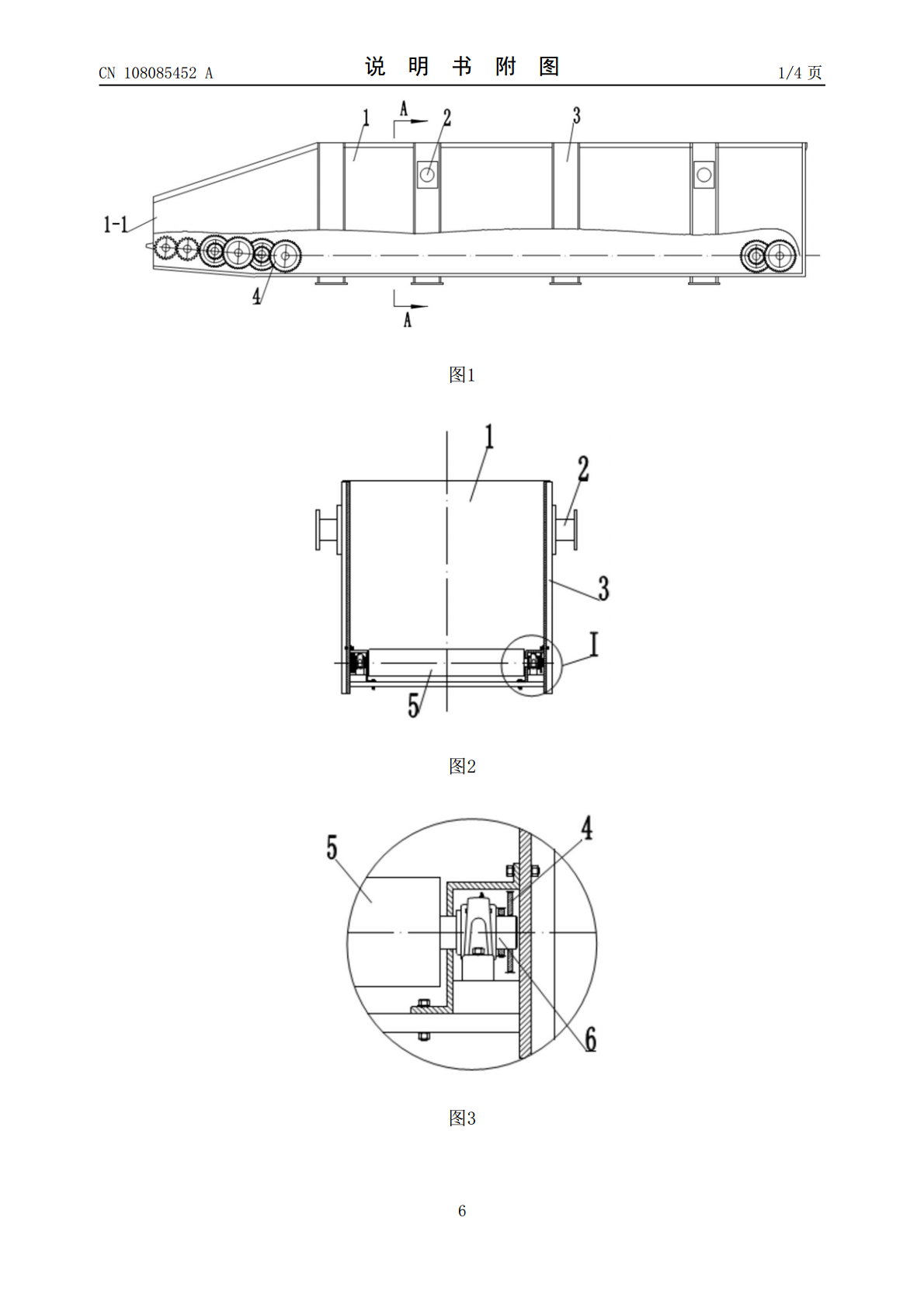

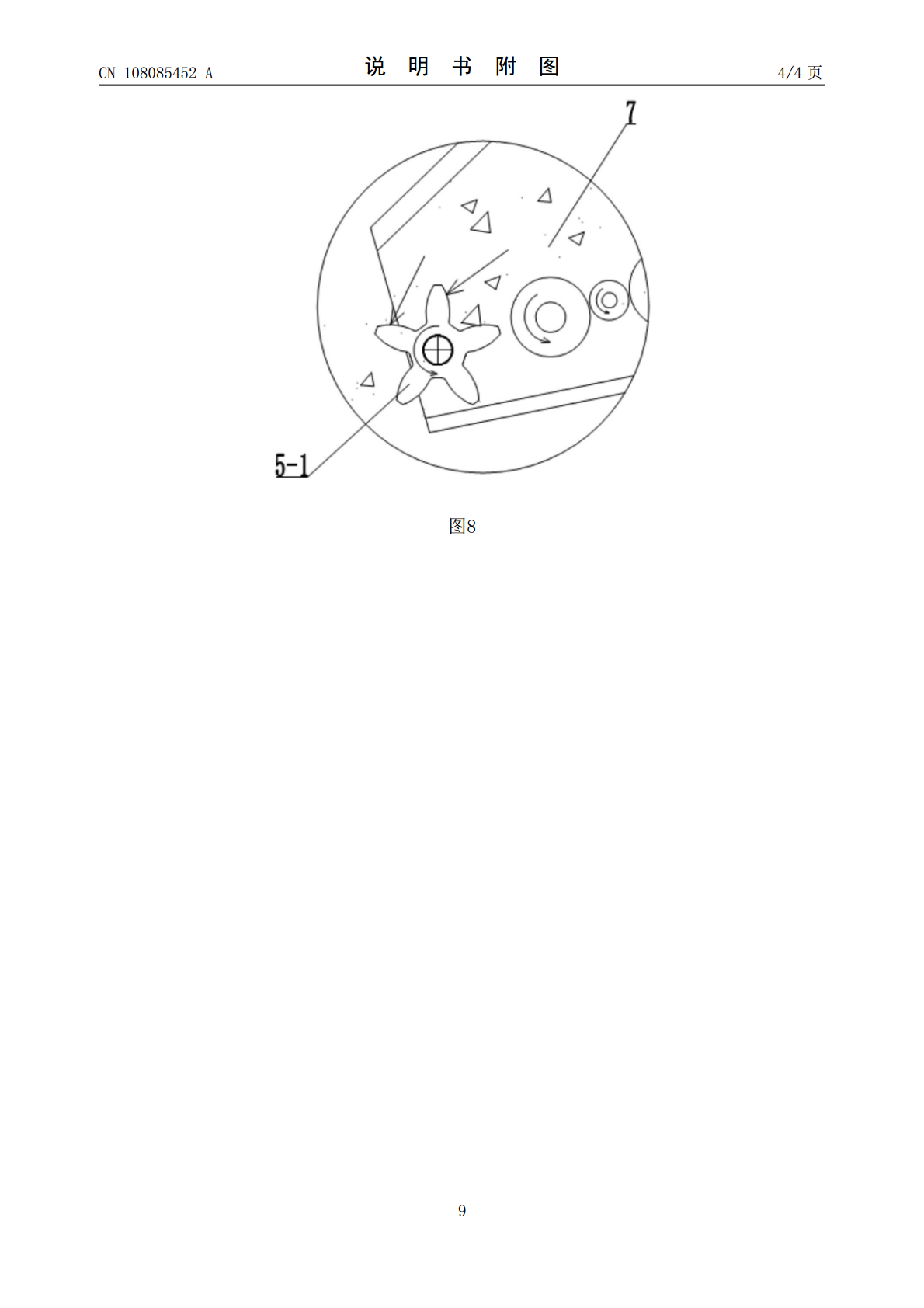

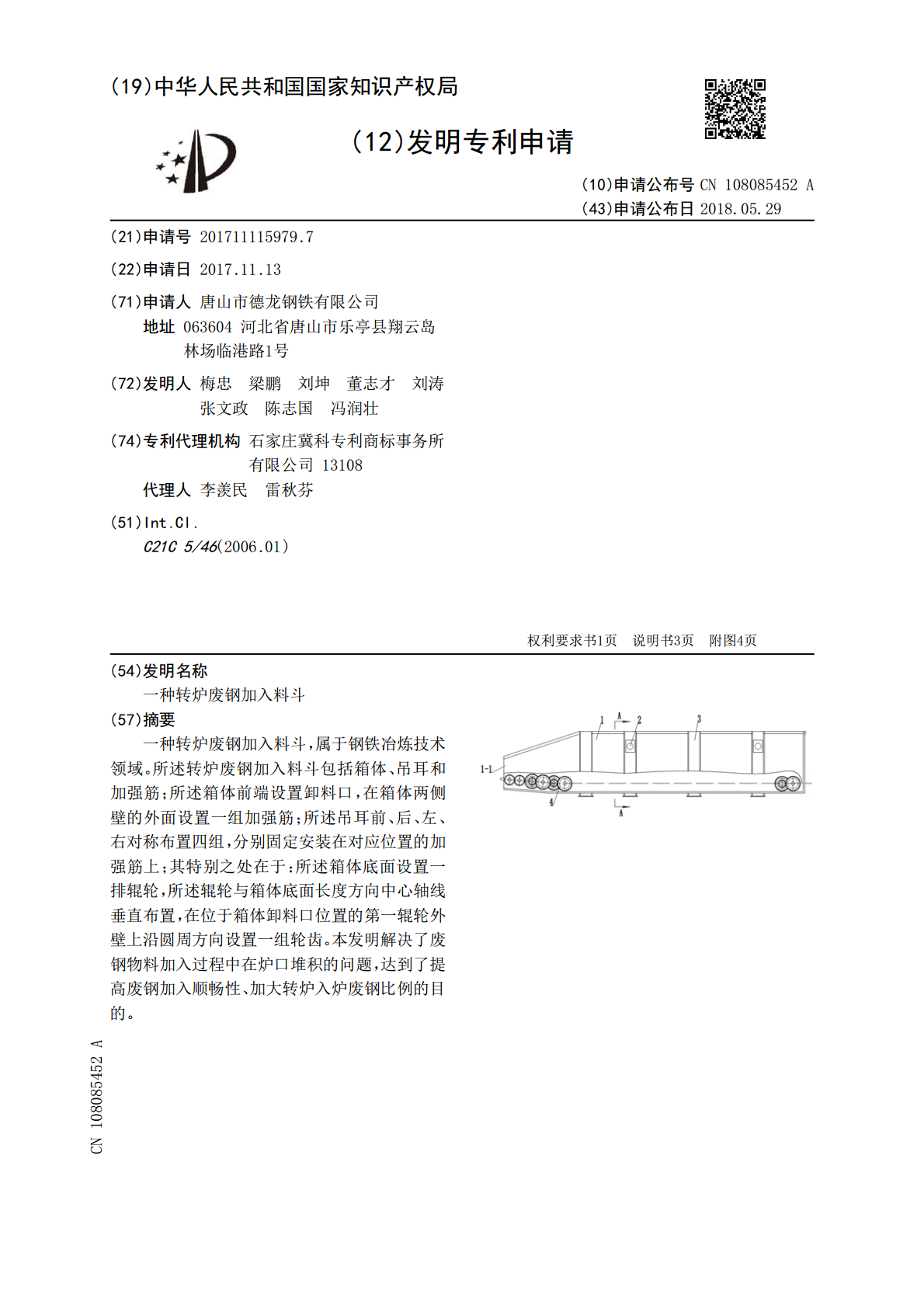

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108085452A(43)申请公布日2018.05.29(21)申请号201711115979.7(22)申请日2017.11.13(71)申请人唐山市德龙钢铁有限公司地址063604河北省唐山市乐亭县翔云岛林场临港路1号(72)发明人梅忠梁鹏刘坤董志才刘涛张文政陈志国冯润壮(74)专利代理机构石家庄冀科专利商标事务所有限公司13108代理人李羡民雷秋芬(51)Int.Cl.C21C5/46(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种转炉废钢加入料斗(57)摘要一种转炉废钢加入料斗，属于钢铁冶炼技术领域。所述转炉废钢加入料斗包括箱体、吊耳和加强筋；所述箱体前端设置卸料口，在箱体两侧壁的外面设置一组加强筋；所述吊耳前、后、左、右对称布置四组，分别固定安装在对应位置的加强筋上；其特别之处在于：所述箱体底面设置一排辊轮，所述辊轮与箱体底面长度方向中心轴线垂直布置，在位于箱体卸料口位置的第一辊轮外壁上沿圆周方向设置一组轮齿。本发明解决了废钢物料加入过程中在炉口堆积的问题，达到了提高废钢加入顺畅性、加大转炉入炉废钢比例的目的。CN108085452ACN108085452A权利要求书1/1页1.一种转炉废钢加入料斗，它包括箱体(1)、吊耳(2)和加强筋(3)；所述箱体(1)前端设置卸料口(1-1)，在箱体(1)两侧壁的外面设置一组加强筋(3)；所述吊耳(2)前、后、左、右对称布置四组，分别固定安装在对应位置的加强筋(3)上；其特征是，所述箱体(1)底面设置一排辊轮(5)，所述辊轮(5)与箱体底面长度方向中心轴线垂直布置，在位于箱体(1)卸料口(1-1)位置的第一辊轮(5-1)外壁上沿圆周方向设置一组轮齿(5-1-1)。2.根据权利要求1所述的转炉废钢加入料斗，其特征是，所述第一辊轮(5-1)为驱动轮，在相邻两个辊轮之间设置齿轮传动机构(4)，所述齿轮传动机构(4)采用减速传动模式，包括主动大齿轮(4-1)、从动小齿轮(4-2)、大过渡齿轮(4-3)和小过渡齿轮(4-4)，其中，第n个辊轮(5-n)的主动大齿轮(4-1)与从动小齿轮(4-2)同轴装配，所述从动小齿轮(4-2)与位于第n个辊轮(5-n)和第n+1个辊轮(5-n+1)之间的大过渡齿轮(4-3)啮合传动，所述大过渡齿轮(4-3)与小过渡齿轮(4-4)同轴装配，所述小过渡齿轮(4-4)与第n+1个辊轮(5-n+1)的主动大齿轮(4-1)啮合传动。3.根据权利要求2所述的转炉废钢加入料斗，其特征是，所述辊轮(5)包括大直径辊轮和小直径辊轮两种型号，大直径辊轮和小直径辊轮间隔布置。4.根据权利要求2或3所述的转炉废钢加入料斗，其特征是，所述齿轮传动机构(4)中从动小齿轮(4-2)与大过渡齿轮(4-3)啮合传动的传动比为2:1；所述小过渡齿轮(4-4)与第n+1个辊轮的主动大齿轮(4-1)啮合传动的传动比为2:1；因此相邻两个辊轮(5)之间的传动比为4:1。5.根据权利要求4所述的转炉废钢加入料斗，其特征是，所述第一辊轮(5-1)外壁上设置的轮齿(5-1-1)数量为5个。6.根据权利要求5所述的转炉废钢加入料斗，其特征是，所述箱体(1)侧壁及底板均采用钢板焊接结构；所述加强筋(3)采用槽钢结构，通过焊接方式固定在箱体(1)侧壁上。2CN108085452A说明书1/3页一种转炉废钢加入料斗技术领域[0001]本发明涉及一种加料料斗，尤其是一种转炉炼钢的废钢加入料斗，属于钢铁冶炼技术领域。背景技术[0002]废钢相对矿石是一种清洁资源，可无限循环使用，与用矿石、焦煤生产钢铁相比，炼钢过程中加大废钢使用量，可大幅度节能、节水，并减少废气、废水、废渣的排放，降低对环境的污染；另外随着社会钢铁累积量不断提升，废钢较铁水价格优势突显，且这种趋势将长期保持。因此，提高入炉废钢的比例后，经济效益以及社会效益都会明显改善，对提升企业竞争力具有重要的意义。[0003]为了提高入炉废钢的比例，废钢斗的容积必须加大，当将废钢加入转炉时，废钢料斗与炉口倾角由于转炉工作厂房的高度限制，无法通过加大倾斜角的方法顺利倒入废钢，导致废钢会堆积在炉口处。因此，设计一种可避免废钢在炉口堆积现象、提高废钢加入顺畅性的转炉废钢加入料斗势在必行。发明内容[0004]本发明提供一种转炉废钢加入料斗，旨在解决废钢加入过程中物料在炉口堆积的问题，达到提高废钢加入顺畅性、加大转炉入炉废钢比例的目的。[0005]为实现上述目的，本发明采用如下技术方案：[0006]一种转炉废钢加入料斗，包括箱体、吊耳和加强筋；所述箱体前端设置卸料口，在箱体两侧壁的外面设置一组加强筋；所述吊耳前、后、左、右对称布置四组，分别固定安装在对应位置的加强筋上
