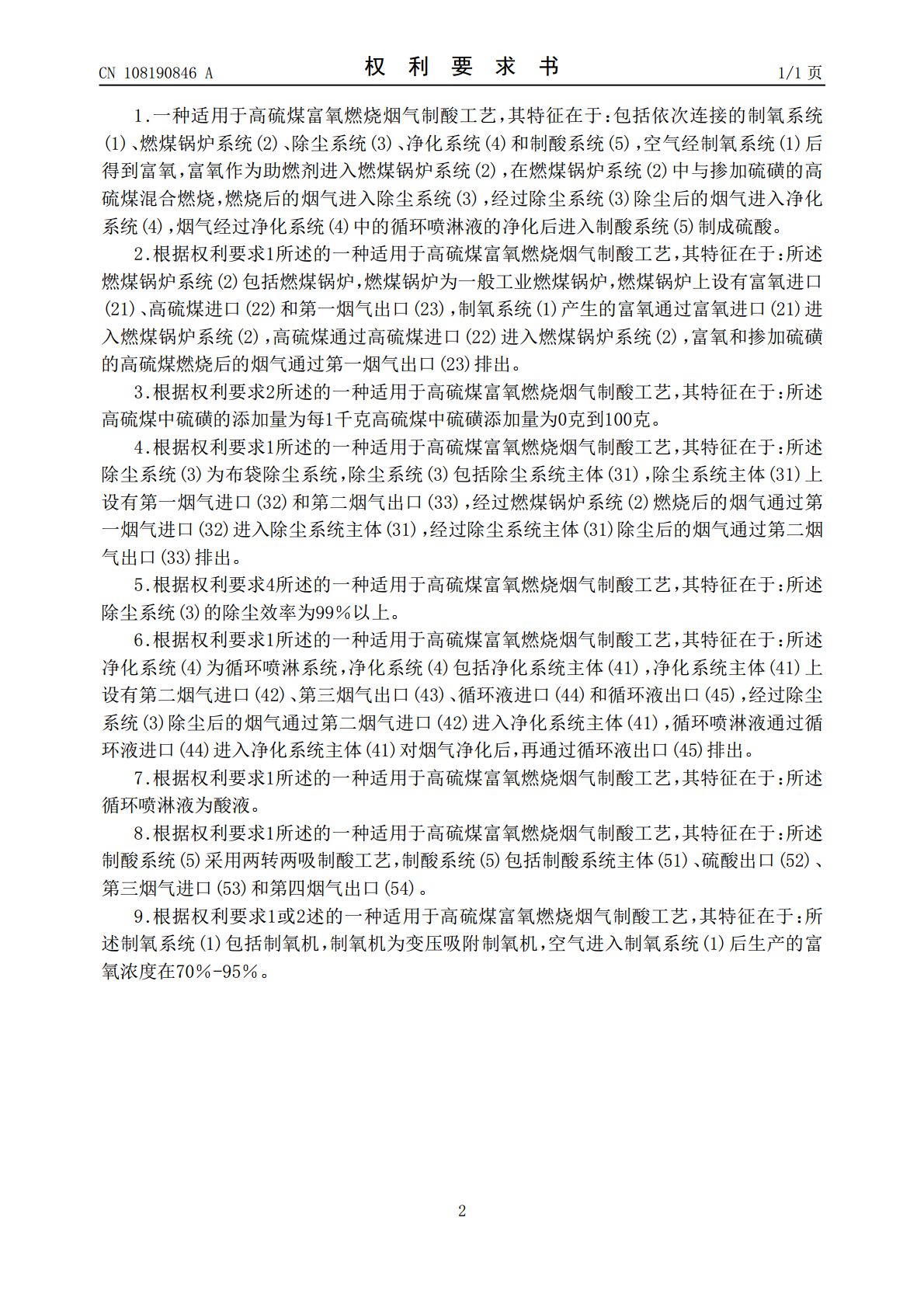

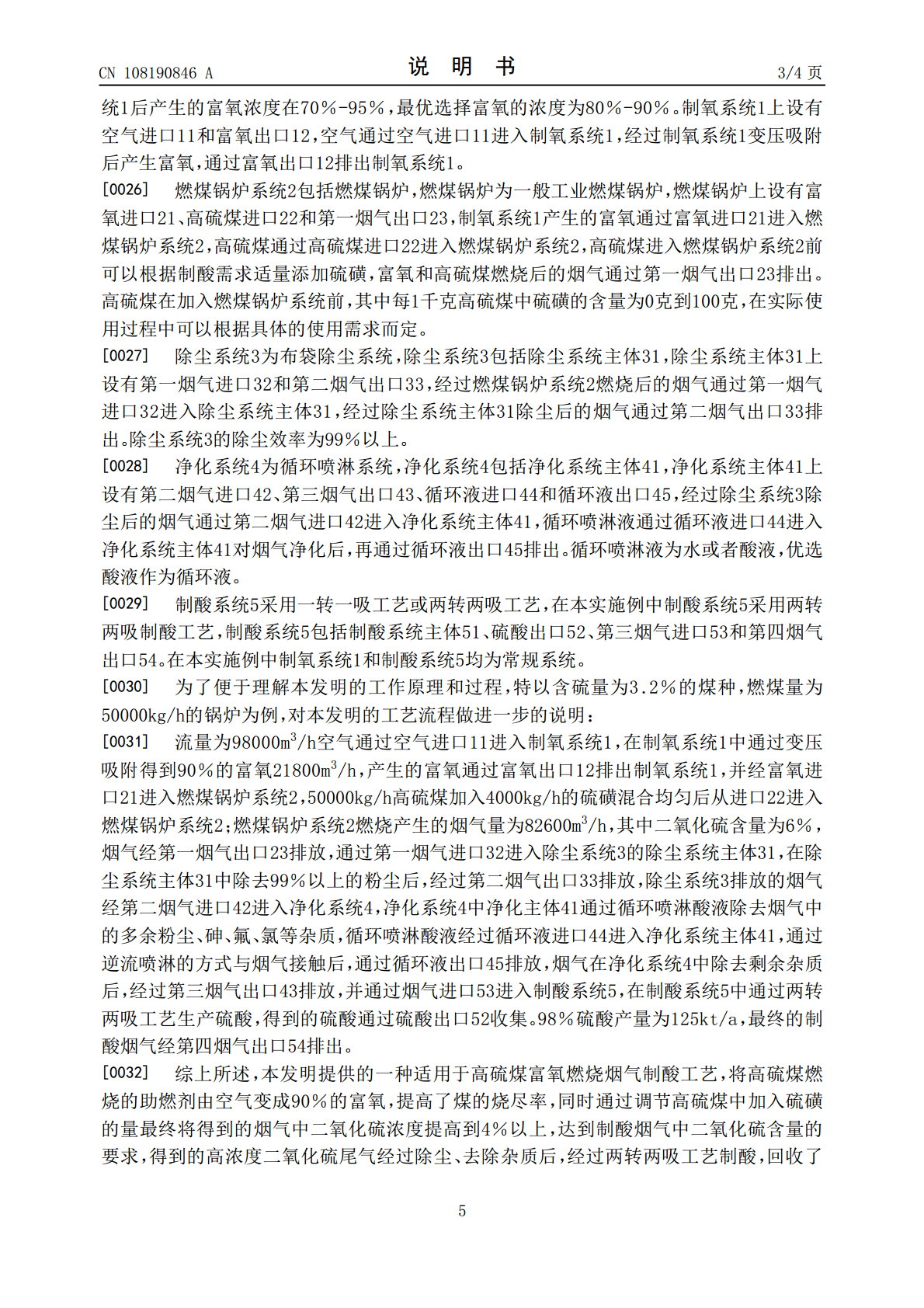

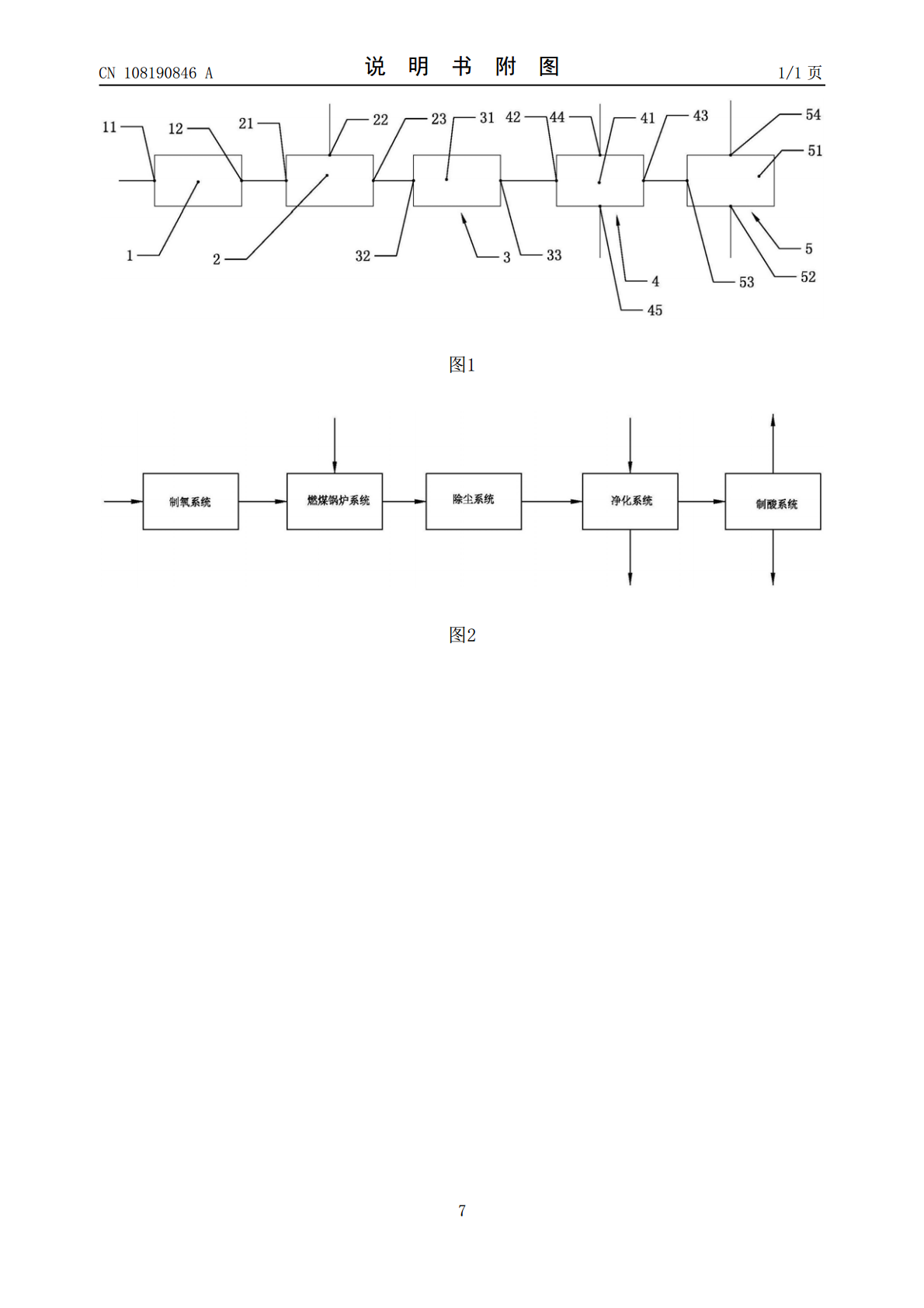

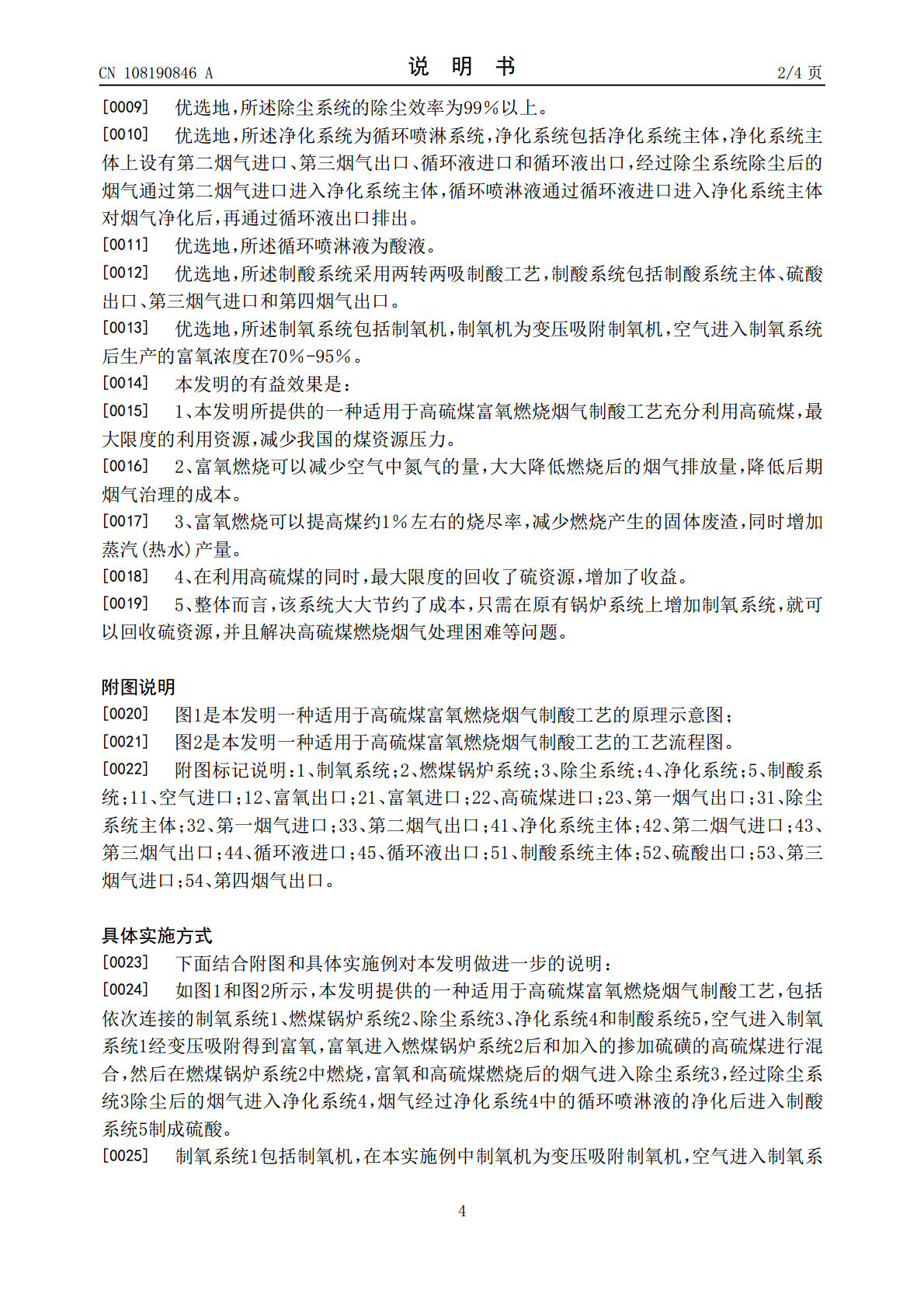

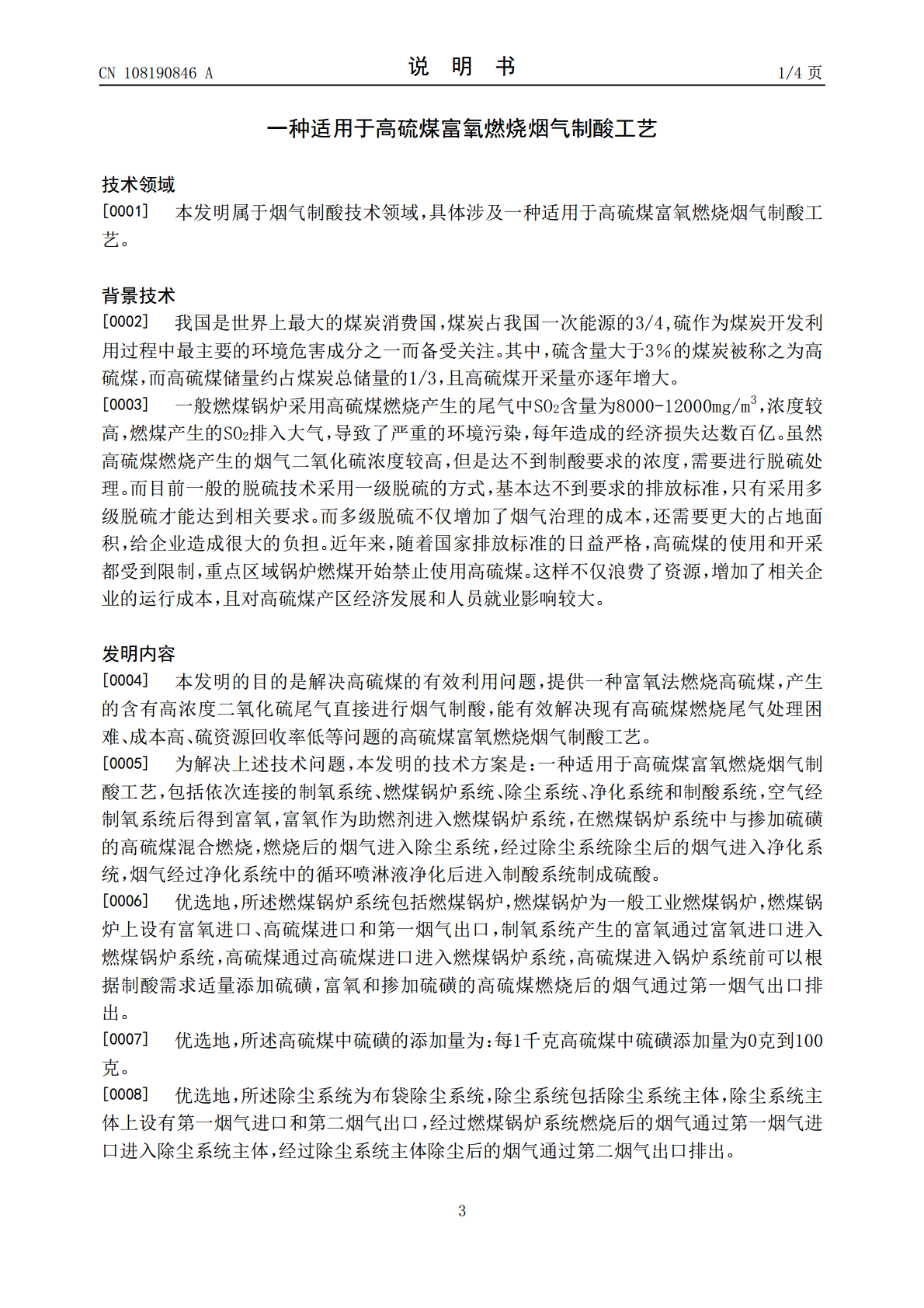

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108190846A(43)申请公布日2018.06.22(21)申请号201810083135.7B01D53/00(2006.01)(22)申请日2018.01.29(71)申请人成都中祥天宇环保科技有限公司地址610041四川省成都市高新区天府大道中段666号2栋4层401号申请人四川大学(72)发明人罗培强李月丽李刚刘敏殷实杨忠强郭益江(74)专利代理机构成都虹盛汇泉专利代理有限公司51268代理人王伟(51)Int.Cl.C01B17/74(2006.01)C01B13/02(2006.01)B01D50/00(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种适用于高硫煤富氧燃烧烟气制酸工艺(57)摘要本发明公开了一种适用于高硫煤富氧燃烧烟气制酸工艺，包括依次连接的制氧机系统、燃煤锅炉系统、除尘系统、净化系统和制酸系统，空气进入制氧系统后经变压吸附得到富氧，富氧进入燃煤锅炉系统后和加入的掺加硫磺的高硫煤进行混合，然后在燃煤锅炉系统中进行燃烧，富氧和高硫煤燃烧后的烟气进入除尘系统，经过除尘系统除尘后的烟气进入净化系统，烟气经过净化系统中的循环喷淋液的净化后进入制酸系统制成硫酸。本发明所提供的一种适用于高硫煤富氧燃烧烟气制酸工艺充分利用高硫煤，最大限度的利用资源，减少我国的煤资源压力；富氧燃烧可以减少空气中氮气的量，大大降低燃烧后的烟气排放量，降低后期烟气治理的成本。CN108190846ACN108190846A权利要求书1/1页1.一种适用于高硫煤富氧燃烧烟气制酸工艺，其特征在于：包括依次连接的制氧系统(1)、燃煤锅炉系统(2)、除尘系统(3)、净化系统(4)和制酸系统(5)，空气经制氧系统(1)后得到富氧，富氧作为助燃剂进入燃煤锅炉系统(2)，在燃煤锅炉系统(2)中与掺加硫磺的高硫煤混合燃烧，燃烧后的烟气进入除尘系统(3)，经过除尘系统(3)除尘后的烟气进入净化系统(4)，烟气经过净化系统(4)中的循环喷淋液的净化后进入制酸系统(5)制成硫酸。2.根据权利要求1所述的一种适用于高硫煤富氧燃烧烟气制酸工艺，其特征在于：所述燃煤锅炉系统(2)包括燃煤锅炉，燃煤锅炉为一般工业燃煤锅炉，燃煤锅炉上设有富氧进口(21)、高硫煤进口(22)和第一烟气出口(23)，制氧系统(1)产生的富氧通过富氧进口(21)进入燃煤锅炉系统(2)，高硫煤通过高硫煤进口(22)进入燃煤锅炉系统(2)，富氧和掺加硫磺的高硫煤燃烧后的烟气通过第一烟气出口(23)排出。3.根据权利要求2所述的一种适用于高硫煤富氧燃烧烟气制酸工艺，其特征在于：所述高硫煤中硫磺的添加量为每1千克高硫煤中硫磺添加量为0克到100克。4.根据权利要求1所述的一种适用于高硫煤富氧燃烧烟气制酸工艺，其特征在于：所述除尘系统(3)为布袋除尘系统，除尘系统(3)包括除尘系统主体(31)，除尘系统主体(31)上设有第一烟气进口(32)和第二烟气出口(33)，经过燃煤锅炉系统(2)燃烧后的烟气通过第一烟气进口(32)进入除尘系统主体(31)，经过除尘系统主体(31)除尘后的烟气通过第二烟气出口(33)排出。5.根据权利要求4所述的一种适用于高硫煤富氧燃烧烟气制酸工艺，其特征在于：所述除尘系统(3)的除尘效率为99％以上。6.根据权利要求1所述的一种适用于高硫煤富氧燃烧烟气制酸工艺，其特征在于：所述净化系统(4)为循环喷淋系统，净化系统(4)包括净化系统主体(41)，净化系统主体(41)上设有第二烟气进口(42)、第三烟气出口(43)、循环液进口(44)和循环液出口(45)，经过除尘系统(3)除尘后的烟气通过第二烟气进口(42)进入净化系统主体(41)，循环喷淋液通过循环液进口(44)进入净化系统主体(41)对烟气净化后，再通过循环液出口(45)排出。7.根据权利要求1所述的一种适用于高硫煤富氧燃烧烟气制酸工艺，其特征在于：所述循环喷淋液为酸液。8.根据权利要求1所述的一种适用于高硫煤富氧燃烧烟气制酸工艺，其特征在于：所述制酸系统(5)采用两转两吸制酸工艺，制酸系统(5)包括制酸系统主体(51)、硫酸出口(52)、第三烟气进口(53)和第四烟气出口(54)。9.根据权利要求1或2述的一种适用于高硫煤富氧燃烧烟气制酸工艺，其特征在于：所述制氧系统(1)包括制氧机，制氧机为变压吸附制氧机，空气进入制氧系统(1)后生产的富氧浓度在70％-95％。2CN108190846A说明书1/4页一种适用于高硫煤富氧燃烧烟气制酸工艺技术领域[0001]本发明属于烟气制酸技术领域，具体涉及一种适用于高硫煤富氧燃烧烟气制酸工艺。背景技术[0002]我国是世界上最大的煤炭消费国，煤炭占我国一次能源的3/4,硫作为煤炭
