内容提供者
一种沥青基碳纤维的制备方法.pdf
2023-06-17
10金币
235KB
5页
波峻****99
实名认证
内容提供者
1/5

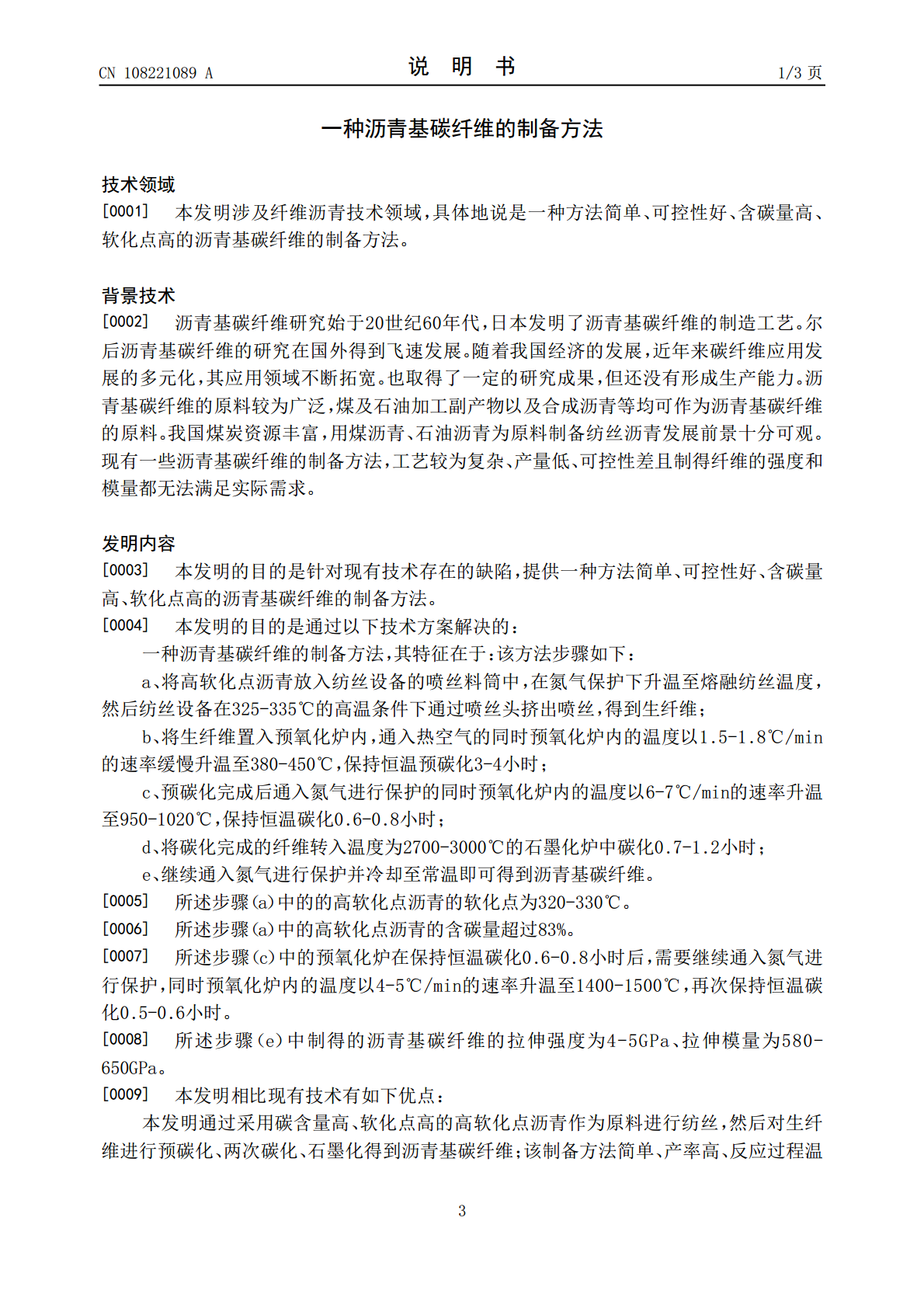

2/5
3/5
4/5
5/5
在线预览结束，喜欢就下载吧，查找使用更方便
相关资料
一种沥青基碳纤维用沥青的制备方法.pdf
本发明公开了一种沥青基碳纤维用沥青的制备方法，该方法步骤如下：a、将沥青与聚丙烯氰按比例投入沥青调质釜内，然后将原料熔化成液体，接着使炉温继续缓慢升温至280‑370℃后保持乳化热缩聚反应5小时；b、乳化热缩聚反应完成后，高温沥青通过高压输送泵输送至喷雾调质塔内的二流体喷嘴和高压空气混合后进行高压喷雾，沥青雾粉在下落过程中进行热缩聚反应；c、沥青雾粉冷却后由喷雾调质塔塔底连续出料，得高软化点沥青；d、将高软化点沥青、添加剂、固化剂混合后加入破碎机破碎，获得高强度、高模量沥青基纤维用沥青。本发明的方法简单、
2023-06-17
10
243KB
一种沥青基碳纤维制备方法.pdf
本发明属于碳纤维生产制备领域，具体涉及到一种高品质沥青基碳纤维制备方法。所述沥青基碳纤维的制备方法包括：步骤1、牵伸纺丝；步骤2、预氧化；步骤3、碳化。本发明提供的制备方法利用在线粘度仪控制纺丝树脂粘度，从而保持在最佳的纺丝状态；在拉伸纺丝中另加微气流引导，再通过不缠绕辊筒牵伸拉丝法，解决了原丝在纺丝中丝径偏粗及纤维丝易断不容易导出的问题；在预氧化处理过程中采用红外加热和热空气循环加热方式提高了能转化率有效降低了生产成本，控温采用热电阻和红外线测温更加精准；在预氧化炉内添加助氧化剂，缩短预氧化时间，提高了
2023-06-16
10
577KB
一种沥青基碳纤维的制备方法.pdf
本发明公开了一种沥青基碳纤维的制备方法，该方法步骤如下：a、将高软化点沥青放入纺丝设备的喷丝料筒中，在氮气保护下升温至熔融纺丝温度，然后纺丝设备在325‑335℃的高温条件下通过喷丝头挤出喷丝，得到生纤维；b、将生纤维置入预氧化炉内，在380‑450℃的条件下保持恒温预碳化3‑4小时；c、预碳化完成后升温至950‑1020℃，保持恒温碳化0.6‑0.8小时；d、将碳化完成的纤维转入温度为2700‑3000℃的石墨化炉中碳化0.7‑1.2小时；e、继续通入氮气进行保护并冷却至常温即可得到沥青基碳纤维。本发明
2023-06-17
10
235KB
一种沥青基碳纤维的制备方法.pdf
一种沥青基碳纤维的制备方法，涉及碳纤维及其制造方法。提供一种所制得的沥青基碳纤维的机械性能优异，且具有生产工艺简单、成本低、产品性能稳定等优点的沥青基碳纤维的制备方法。将各向异性沥青与各向同性沥青在惰性气体保护下升温，在熔融状态下恒温机械搅拌，冷却得混合沥青原料，再放入熔融纺丝机喷丝料桶中，装入沥青碳纤维成型装置，在保护气下升温至熔融纺丝温度，在喷丝口处得原丝，再放在载样台上，放入高温炉，设置升温程序，进行氧化处理，结束后自然冷却，即得氧化纤维。把经过交联处理过的氧化纤维放在载样台上，放入高温炉内，设置升
2023-06-20
10
540KB
一种沥青基碳纤维的制备方法.docx
一种沥青基碳纤维的制备方法标题：一种沥青基碳纤维的制备方法摘要：沥青基碳纤维是一种具有很高强度和刚度的先进纤维材料，在航空航天、能源、汽车等领域有着广泛的应用。本论文介绍了一种沥青基碳纤维的制备方法，包括沥青的提取与选择、纤维化过程和碳化过程。通过优化制备条件以及添加适量纳米材料，可以获得高品质的沥青基碳纤维。实验结果表明，该制备方法可以为制备高性能沥青基碳纤维提供一种可行的途径。1.引言沥青基碳纤维作为一种新兴的功能材料，在工程领域中得到了广泛研究和应用。其具有优异的力学性能、化学稳定性以及耐高温性能，
2024-11-26
5
11KB
