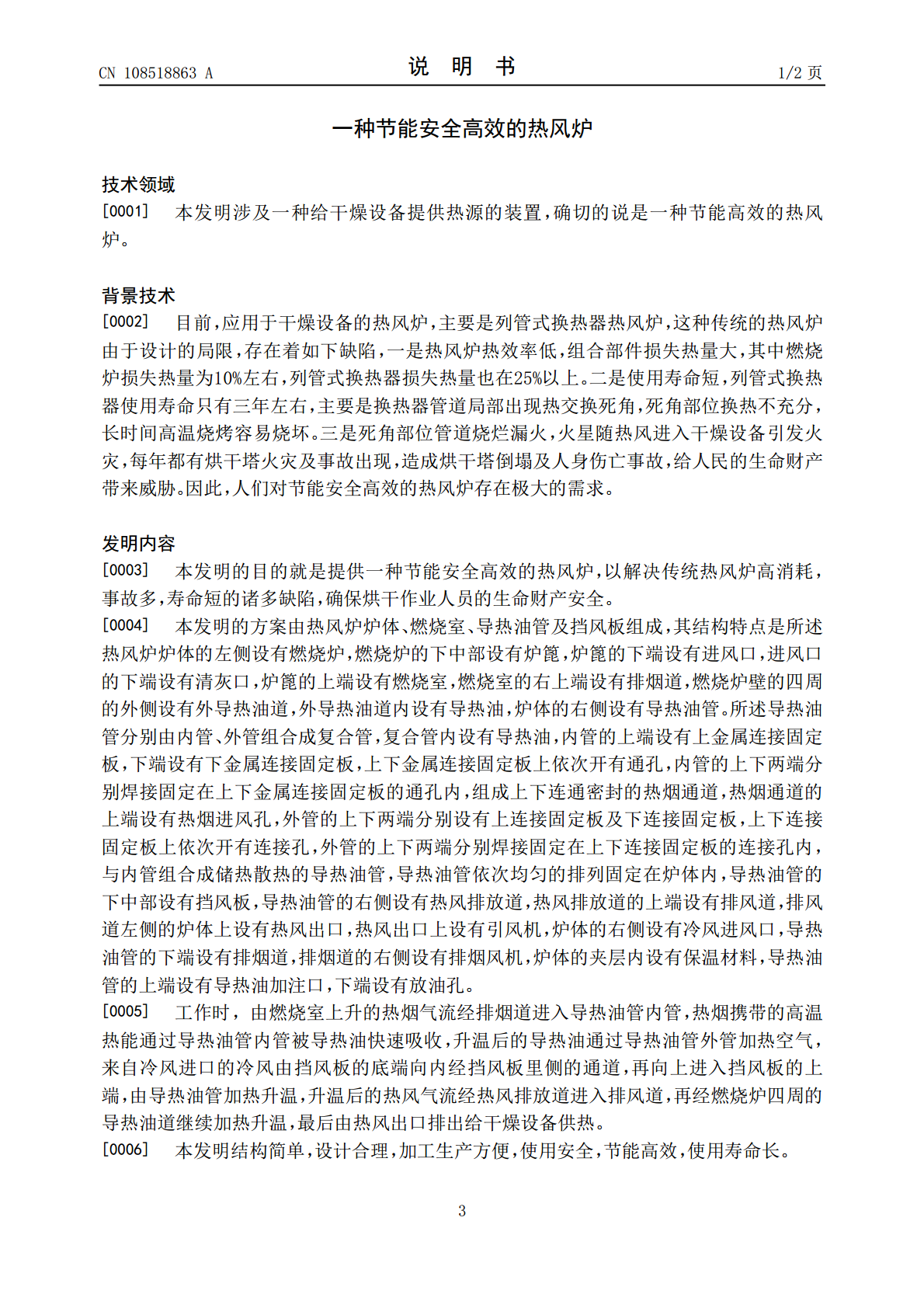

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108518863A(43)申请公布日2018.09.11(21)申请号201810308564.X(22)申请日2018.04.09(71)申请人杨庆询地址236000安徽省阜阳市颍州区颍河西路132号1幢504户(72)发明人杨庆询杨博潘婷(74)专利代理机构安徽省阜阳市科颍专利事务所34108代理人孟力(51)Int.Cl.F24H7/02(2006.01)F24H9/18(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种节能安全高效的热风炉(57)摘要本发明公开了一种节能安全高效的热风炉，它是在热风炉炉体的左侧设有燃烧炉，燃烧炉的上端设有燃烧室，燃烧室的右上端设有排烟道，炉体的右侧设有导热油管，导热油管分别由内管、外管组成的复合管，复合管内设有导热油，内管的上下两端分别焊接固定在上下金属连接固定板的通孔内，组成上下连通密封的热烟通道，外管的上下两端分别焊接固定在上下连接固定板的连接孔内，与内管组合成储热散热的导热油管，工作时，由燃烧室上升的热烟气流经排烟道进入导热油管内管，热烟携带的高温热能通过导热油管内管被导热油快速吸收，并通过导热油道外管加热空气，升温后的热风气流经热风排放道进入排风道，再由热风出口排出给设备供热。CN108518863ACN108518863A权利要求书1/1页1.一种节能安全高效的热风炉，由热风炉炉体、燃烧室、导热油管及挡风板组成，其特征在于：所述热风炉炉体（19）的左侧设有燃烧炉（6），燃烧炉的下中部设有炉篦（3），炉篦的下端设有进风口（2），进风口的下端设有清灰口（1），炉篦的上端设有燃烧室（7），燃烧室的右上端设有排烟道（10），燃烧炉壁的四周的外侧设有外导热油道（8），外导热油道内设有导热油（9），炉体的右侧设有导热油管（28）。2.根据权利要求1所述的节能安全高效的热风炉，其特征在于：所述导热油管分别由内管（13）、外管（14）组合成复合管，复合管内设有导热油（9），内管的上端设有上金属连接固定板（11），下端设有下金属连接固定板（27），上下金属连接固定板上依次开有通孔，内管（13）的上下两端分别焊接固定在上下金属连接固定板的通孔内，组成上下连通密封的热烟通道，热烟通道的上端设有热烟进风孔（15）。3.根据权利要求2所述的节能安全高效的热风炉，其特征在于：所述外管（14）的上下两端分别设有上连接固定板（12）、下连接固定板（26），上下连接固定板上依次开有连接孔，外管（14）的上下两端分别焊接固定在上下连接固定板的连接孔内，与内管组合成储热散热的导热油管，导热油管依次均匀的排列固定在炉体内，导热油管的下中部设有挡风板（21）。4.根据权利要求1所述的节能安全高效的热风炉，其特征在于：所述导热油管的右侧设有热风排放道（20），热风排放道的上端设有排风道（16），排风道左侧的炉体上设有热风出口（4），热风出口上设有引风机（5）。5.根据权利要求1所述的节能安全高效的热风炉，其特征在于：所述炉体的右侧设有冷风进风口（22），导热油管的下端设有排烟道（24），排烟道的右侧设有排烟风机（25），炉体的夹层内设有保温材料（17），导热油管的上端设有导热油加注口（18），下端设有放油孔（23）。2CN108518863A说明书1/2页一种节能安全高效的热风炉技术领域[0001]本发明涉及一种给干燥设备提供热源的装置，确切的说是一种节能高效的热风炉。背景技术[0002]目前，应用于干燥设备的热风炉，主要是列管式换热器热风炉，这种传统的热风炉由于设计的局限，存在着如下缺陷，一是热风炉热效率低，组合部件损失热量大，其中燃烧炉损失热量为10%左右，列管式换热器损失热量也在25%以上。二是使用寿命短，列管式换热器使用寿命只有三年左右，主要是换热器管道局部出现热交换死角，死角部位换热不充分，长时间高温烧烤容易烧坏。三是死角部位管道烧烂漏火，火星随热风进入干燥设备引发火灾，每年都有烘干塔火灾及事故出现，造成烘干塔倒塌及人身伤亡事故，给人民的生命财产带来威胁。因此，人们对节能安全高效的热风炉存在极大的需求。发明内容[0003]本发明的目的就是提供一种节能安全高效的热风炉，以解决传统热风炉高消耗，事故多，寿命短的诸多缺陷，确保烘干作业人员的生命财产安全。[0004]本发明的方案由热风炉炉体、燃烧室、导热油管及挡风板组成，其结构特点是所述热风炉炉体的左侧设有燃烧炉，燃烧炉的下中部设有炉篦，炉篦的下端设有进风口，进风口的下端设有清灰口，炉篦的上端设有燃烧室，燃烧室的右上端设有排烟道，燃烧炉壁的四周的外侧设有外导热油道，外导热油道内设有导热油，炉体的右侧设有导热油管。所述导热油管分别由内管、外管组合成复合管，复合管内设有导热
