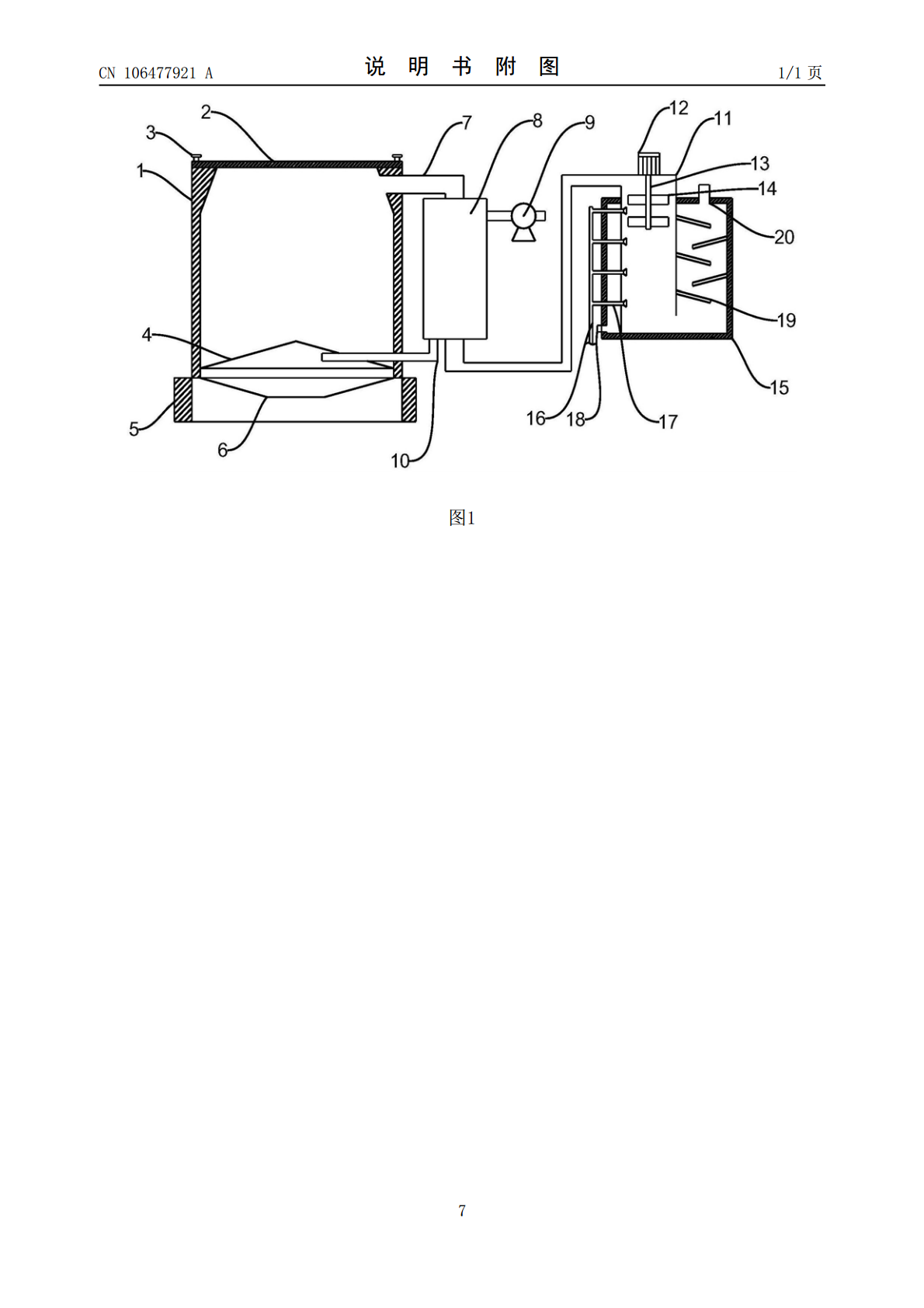

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106477921A(43)申请公布日2017.03.08(21)申请号201611036626.3(22)申请日2016.11.22(71)申请人郑州诚合信息技术有限公司地址450000河南省郑州市高新技术产业开发区瑞达路96号创业中心1号楼c260室(72)发明人不公告发明人(51)Int.Cl.C04B2/10(2006.01)B01D53/78(2006.01)B01D53/48(2006.01)B01D50/00(2006.01)B01D53/04(2006.01)B01D53/26(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种环保节能的石灰窑炉(57)摘要本发明公开了一种环保节能的石灰窑炉，包括炉体、换热箱、去硫除尘室、箱体和进液管，所述炉体上端设置有炉盖，炉体内下侧设置有炉条，炉体右壁上部连接设置有排气管，排气管外围包覆设置有换热箱，换热箱右侧上部设置有鼓风机，换热箱下端左侧设置有进气口，排气管右端连接设置有去硫除尘室，去硫除尘室外围设置有箱体，箱体左侧设置有进液管，进液管右侧连接设置有分液管，去硫除尘室右壁右侧和箱体左壁左侧交错设置有挡板。发明采用换热箱将空气由高温烟气加热后通入炉体内，这样能够促进燃烧同时不会影响燃烧质量，同时添加搅拌扇叶带动烟气转动，同时配合碱性溶液雾化喷淋，有效去除尾气中的杂质，避免影响环境。CN106477921ACN106477921A权利要求书1/1页1.一种环保节能的石灰窑炉，包括炉体、换热箱、去硫除尘室、箱体和进液管，其特征在于，所述炉体上端设置有炉盖，所述炉盖边缘和所述炉体侧壁上端连接设置有固定螺钉，所述炉体内下侧设置有炉条，所述炉体下端焊接设置有底座，所述炉体下端连接设置有出灰口，所述炉体右壁上部连接设置有排气管，所述排气管外围包覆设置有换热箱，所述换热箱右侧上部连接设置有鼓风机，所述换热箱下端左侧连接设置有进气口，所述排气管右端连接设置有去硫除尘室，所述去硫除尘室上端设置有电机，所述电机输出端连接设置有搅拌轴，所述搅拌轴上对称设置有两排搅拌叶片，所述去硫除尘室外围设置有箱体，所述箱体上端和所述去硫除尘室上部焊接固定，所述箱体左侧设置有进液管，所述进液管右侧连接设置有分液管，所述箱体左壁下端贯穿设置有出水口，所述出水口左侧带有旋盖，所述去硫除尘室右壁右侧和所述箱体左壁左侧交错设置有挡板，所述箱体上端位于所述去硫除尘室右侧设置有出气口，所述炉体为内部侧壁包覆有保温耐火材料的铁筒，所述炉盖尺寸和所述炉体切面半径相契合，所述炉盖和所述炉体活动连接，所述固定螺钉贯穿所述炉盖且和所述炉体通过螺纹连接，所述换热箱上下两端和所述排气管外围通过焊接连接并密封完好。2.根据权利要求1所述的一种环保节能的石灰窑炉，其特征在于，所述进气口左端贯穿所述炉体右壁伸入所述炉条下方。3.根据权利要求1所述的一种环保节能的石灰窑炉，其特征在于，所述分液管有多排，所述分液管为右侧带有雾化喷头的不锈钢管，所述分液管贯穿所述箱体和所述去硫除尘室进入所述去硫除尘室左壁内侧。4.根据权利要求1所述的一种环保节能的石灰窑炉，其特征在于，所述挡板为向下倾斜30°的金属板。5.根据权利要求1所述的一种环保节能的石灰窑炉，其特征在于，所述出气口中填充有活性炭干燥剂。2CN106477921A说明书1/4页一种环保节能的石灰窑炉技术领域[0001]本发明涉及一种石灰窑炉，具体是一种环保节能的石灰窑炉。背景技术[0002]石灰窑炉是一种石灰生产设备，主要包括底座和炉体，炉体的内腔就是通常所说的炉膛，原材料就是在炉膛内进行煅烧加工。[0003]现有技术中，普通的窑炉一般包含设有保温层的炉体，顶部进料口、卸灰口和出烟通道，这样的设计较为简单，但是缺点就是烟气直接对大气排放会造成较大的污染，也会影响到操作人员的身体健康；现有的普通窑炉燃烧时需要通入空气以保证燃烧，一般都需要通入高温空气，这样才能够保证燃烧效率，同时也不会影响到炉膛内的温度，普通高温空气的制取也是需要消耗大量的能源，这样会增加生产的成本；一般的除杂装置结构过于简单，除杂效率较低，在快速燃烧生产的过程中难以持续高效的进行除杂输出。发明内容[0004]本发明的目的在于提供一种环保节能的石灰窑炉，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种环保节能的石灰窑炉，包括炉体、换热箱、去硫除尘室、箱体和进液管，所述炉体上端设置有炉盖，所述炉盖边缘和所述炉体侧壁上端连接设置有固定螺钉，所述炉体内下侧设置有炉条，所述炉体下端焊接设置有底座，所述炉体下端连接设置有出灰口，所述炉体右壁上部连接设置有排气管，所述排气管外围包覆设置有换热箱，所述换热箱
