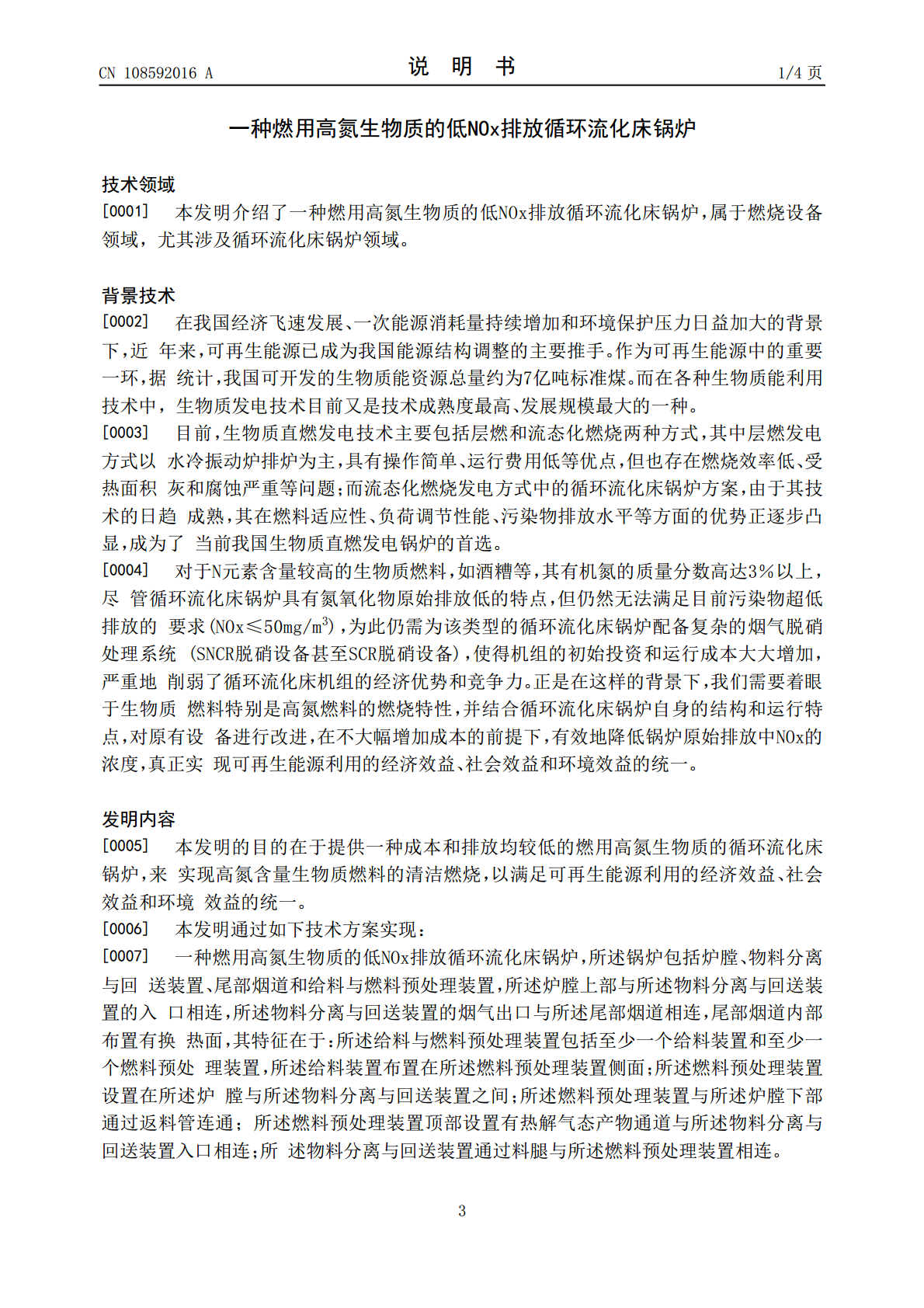

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108592016A(43)申请公布日2018.09.28(21)申请号201810455062.X(22)申请日2018.05.11(71)申请人清华大学地址100084北京市海淀区清华园(72)发明人邓博宇张缦单露杨海瑞吕俊复(74)专利代理机构北京三聚阳光知识产权代理有限公司11250代理人张杰(51)Int.Cl.F23C10/20(2006.01)F23C10/24(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种燃用高氮生物质的低NOx排放循环流化床锅炉(57)摘要一种燃用高氮生物质的低NOx循环流化床锅炉，包括炉膛、物料分离与回送装置、尾部烟道和给料与燃料预处理装置。给料与燃料预处理装置包括至少一个给料装置和至少一个燃料预处理装置，给料装置布置在燃料预处理装置侧面，而燃料预处理装置则设置在炉膛与物料分离与回送装置之间，并与炉膛通过返料管连通，且其顶部设置热解气态产物通道与物料分离与回送装置入口相连。物料分离与回送装置的料腿横截面积是炉膛横截面积的1/60～1/40。本发明通过在回料管之间设置燃料预处理装置利用热灰做载体对高氮生物质燃料预热解，实现高氮生物质燃料的清洁燃烧。CN108592016ACN108592016A权利要求书1/1页1.一种燃用高氮生物质的低NOx排放循环流化床锅炉，所述锅炉包括炉膛(1)、物料分离与回送装置(2)、尾部烟道(3)和给料与燃料预处理装置(4)，所述炉膛(1)上部与所述物料分离与回送装置(2)的入口相连，所述物料分离与回送装置(2)的烟气出口与所述尾部烟道(3)相连，尾部烟道(3)内部布置有换热面，其特征在于：所述给料与燃料预处理装置(4)包括至少一个给料装置(5)和至少一个燃料预处理装置(6)，所述给料装置(5)布置在所述燃料预处理装置(6)侧面；所述燃料预处理装置(6)设置在所述炉膛(1)与所述物料分离与回送装置(2)之间；所述燃料预处理装置(6)与所述炉膛(1)下部通过返料管(7)连通；所述燃料预处理装置(6)顶部设置有热解气态产物通道(8)与所述物料分离与回送装置(2)入口相连；所述物料分离与回送装置(2)通过料腿(12)与所述燃料预处理装置(6)相连。2.根据权利要求1所述的一种燃用高氮生物质的低NOx排放循环流化床锅炉，其特征在于：所述物料分离与回送装置(2)设置两个以上。3.根据权利要求1或2所述的一种燃用高氮生物质的低NOx排放循环流化床锅炉，其特征在于：所述物料分离与回送装置(2)的料腿(12)截面积是所述炉膛(1)截面积的1/60～1/40。4.根据权利要求3所述的一种燃用高氮生物质的低NOx排放循环流化床锅炉，其特征在于：所述燃料预处理装置(6)的深度B为所述物料分离与回送装置(2)的料腿(12)直径D的1～1.5倍；所述燃料预处理装置(6)的宽度L为所述物料分离与回送装置(2)的料腿(12)直径D的4～6倍；所述燃料预处理装置(6)的高度H为所述物料分离与回送装置(2)的料腿(12)直径D的3.8～4.2倍。5.根据权利要求1或4所述的一种燃用高氮生物质的低NOx排放循环流化床锅炉，其特征在于：所述燃料预处理装置(6)并列设置两个以上，且每个燃料预处理装置(6)与至少一个物料分离与回送装置(2)的料腿(12)连接。6.根据权利要求1所述的一种燃用高氮生物质的低NOx排放循环流化床锅炉，其特征在于：所述返料管(7)设置两个以上，所述两个以上的返料管均匀地布置在所述燃料预处理装置(6)上，且与所述燃料预处理装置(6)连接处的中心高度h为所述物料分离与回送装置(2)的料腿(12)直径D的2.3～2.7倍。7.根据权利要求1所述的一种燃用高氮生物质的低NOx排放循环流化床锅炉，其特征在于：所述给料装置(5)设置若干个，所述若干个给料装置对称地布置在所述燃料预处理装置(6)两侧。8.根据权利要求1所述的一种燃用高氮生物质的低NOx排放循环流化床锅炉，其特征在于：所述燃料预处理装置(6)上部设置有气化剂入口，所述气化剂入口通入水蒸气作为气化剂。9.根据权利要求1所述的一种燃用高氮生物质的低NOx排放循环流化床锅炉，其特征在于：所述炉膛(1)底部设置第一布风装置(11)，用于通入氧化剂；所述燃料预处理装置(6)底部设置第二布风装置(10)，用于通入氧化剂和/或气化剂；所述料腿(12)底部设置第三布风装置(9)，用于通入松动风。10.根据权利要求1所述的一种燃用高氮生物质的低NOx排放循环流化床锅炉，其特征在于：所述炉膛(1)选用水冷壁结构。2CN108592016A说明书1/4页一种燃用高氮生物质的低NOx排放循环流化床锅炉技术领域[0001]本发明介绍了一种燃用高氮生物质
