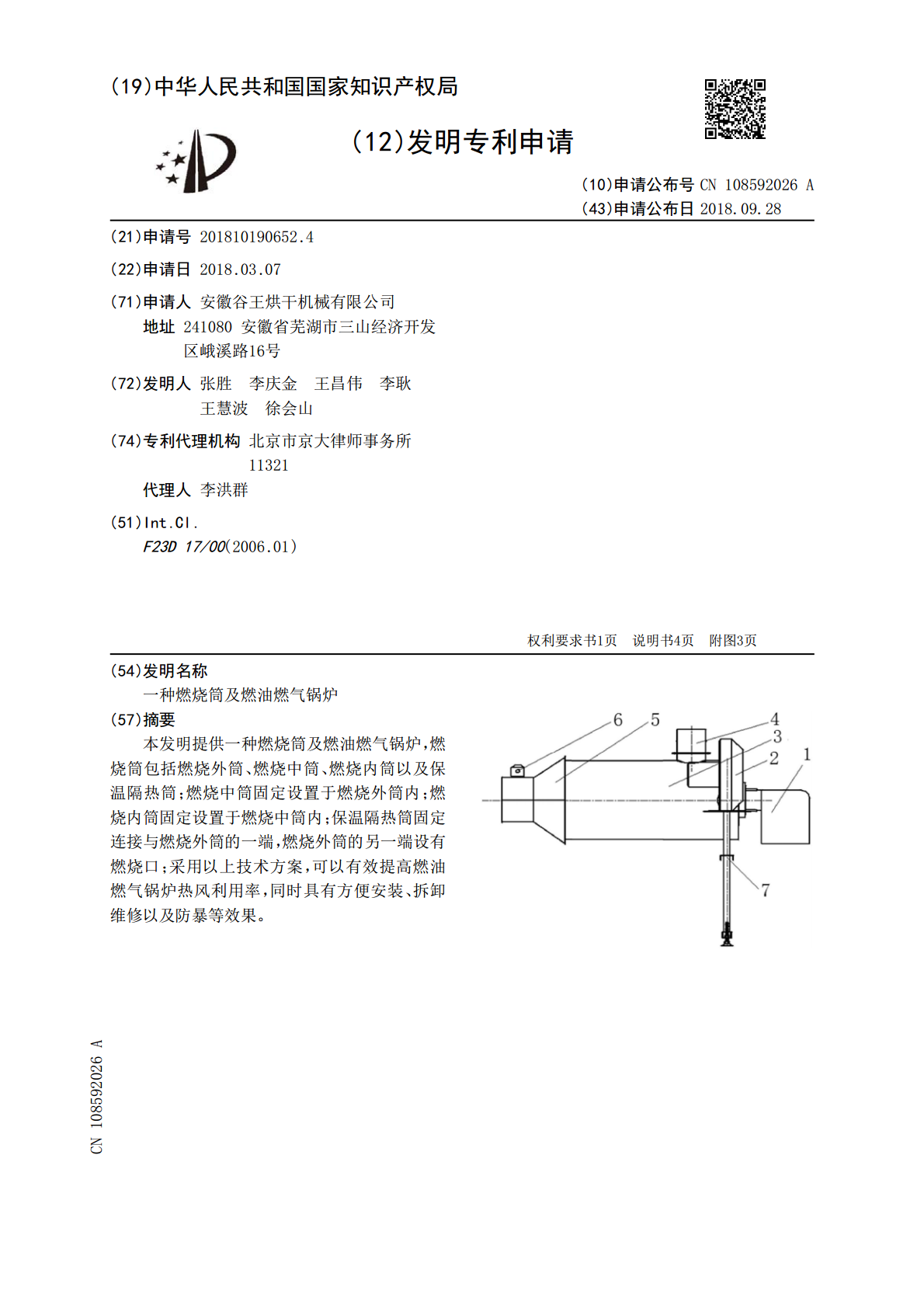

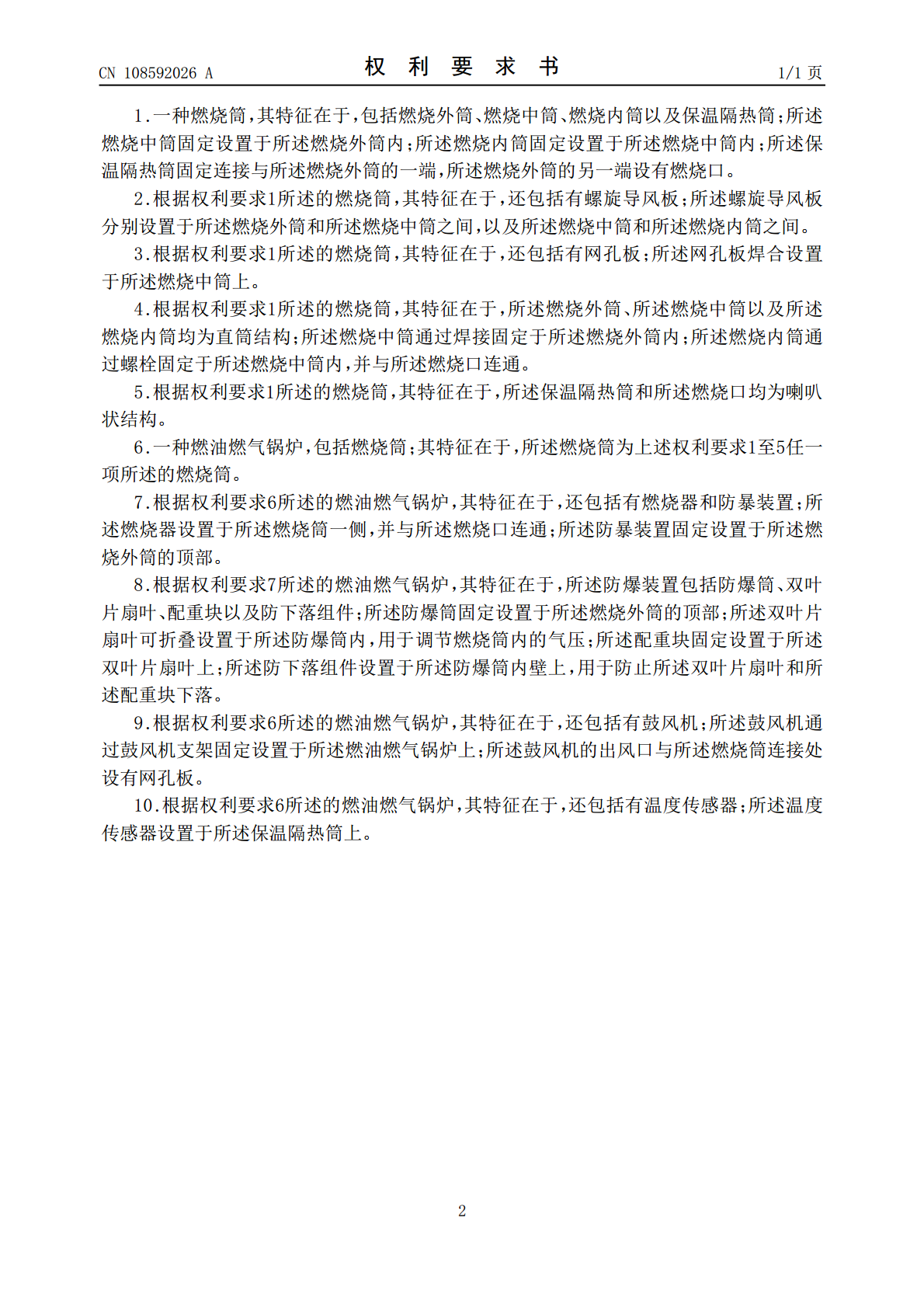

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108592026A(43)申请公布日2018.09.28(21)申请号201810190652.4(22)申请日2018.03.07(71)申请人安徽谷王烘干机械有限公司地址241080安徽省芜湖市三山经济开发区峨溪路16号(72)发明人张胜李庆金王昌伟李耿王慧波徐会山(74)专利代理机构北京市京大律师事务所11321代理人李洪群(51)Int.Cl.F23D17/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种燃烧筒及燃油燃气锅炉(57)摘要本发明提供一种燃烧筒及燃油燃气锅炉，燃烧筒包括燃烧外筒、燃烧中筒、燃烧内筒以及保温隔热筒；燃烧中筒固定设置于燃烧外筒内；燃烧内筒固定设置于燃烧中筒内；保温隔热筒固定连接与燃烧外筒的一端，燃烧外筒的另一端设有燃烧口；采用以上技术方案，可以有效提高燃油燃气锅炉热风利用率，同时具有方便安装、拆卸维修以及防暴等效果。CN108592026ACN108592026A权利要求书1/1页1.一种燃烧筒，其特征在于，包括燃烧外筒、燃烧中筒、燃烧内筒以及保温隔热筒；所述燃烧中筒固定设置于所述燃烧外筒内；所述燃烧内筒固定设置于所述燃烧中筒内；所述保温隔热筒固定连接与所述燃烧外筒的一端，所述燃烧外筒的另一端设有燃烧口。2.根据权利要求1所述的燃烧筒，其特征在于，还包括有螺旋导风板；所述螺旋导风板分别设置于所述燃烧外筒和所述燃烧中筒之间，以及所述燃烧中筒和所述燃烧内筒之间。3.根据权利要求1所述的燃烧筒，其特征在于，还包括有网孔板；所述网孔板焊合设置于所述燃烧中筒上。4.根据权利要求1所述的燃烧筒，其特征在于，所述燃烧外筒、所述燃烧中筒以及所述燃烧内筒均为直筒结构；所述燃烧中筒通过焊接固定于所述燃烧外筒内；所述燃烧内筒通过螺栓固定于所述燃烧中筒内，并与所述燃烧口连通。5.根据权利要求1所述的燃烧筒，其特征在于，所述保温隔热筒和所述燃烧口均为喇叭状结构。6.一种燃油燃气锅炉，包括燃烧筒；其特征在于，所述燃烧筒为上述权利要求1至5任一项所述的燃烧筒。7.根据权利要求6所述的燃油燃气锅炉，其特征在于，还包括有燃烧器和防暴装置；所述燃烧器设置于所述燃烧筒一侧，并与所述燃烧口连通；所述防暴装置固定设置于所述燃烧外筒的顶部。8.根据权利要求7所述的燃油燃气锅炉，其特征在于，所述防爆装置包括防爆筒、双叶片扇叶、配重块以及防下落组件；所述防爆筒固定设置于所述燃烧外筒的顶部；所述双叶片扇叶可折叠设置于所述防爆筒内，用于调节燃烧筒内的气压；所述配重块固定设置于所述双叶片扇叶上；所述防下落组件设置于所述防爆筒内壁上，用于防止所述双叶片扇叶和所述配重块下落。9.根据权利要求6所述的燃油燃气锅炉，其特征在于，还包括有鼓风机；所述鼓风机通过鼓风机支架固定设置于所述燃油燃气锅炉上；所述鼓风机的出风口与所述燃烧筒连接处设有网孔板。10.根据权利要求6所述的燃油燃气锅炉，其特征在于，还包括有温度传感器；所述温度传感器设置于所述保温隔热筒上。2CN108592026A说明书1/4页一种燃烧筒及燃油燃气锅炉技术领域[0001]本发明属于燃油燃气锅炉设备技术领域，具体涉及一种燃烧筒及燃油燃气锅炉。背景技术[0002]燃油燃气锅炉是指既能燃油又可燃气的锅炉；现有的燃油燃气锅炉存在以下技术缺陷：在锅炉内部出现问题后无法检查和检修；受到炉膛结构的限制，火焰形状得不到完全展开，燃烧不充分；高温烟气直接冲刷对面的炉膛壁面或者底座管板，容易引起局部过热损坏；烟气流程短，在炉内停留时间不足，热量得不到充分利用，排烟温度较高，并且热效率低下；而且现有的锅炉在燃烧加热过程中会形成很大内压，容易造成炉膛因内压过大而使其膨胀变形以致损坏，并且如果气压达到一定程度不能及时排泄容易造成爆炸伤人的危险；因此有必要设计出一种合理有效的炉膛结构。[0003]基于上述燃油燃气锅炉中存在的技术问题，尚未有相关的解决方案；因此迫切需要寻求有效方案以解决上述问题。发明内容[0004]本发明的目的是针对上述技术中存在的不足之处，提出一种燃烧筒及燃油燃气锅炉，旨在解决现有燃油燃气锅炉结构复杂、燃烧不充分的问题。[0005]本发明提供一种燃烧筒，包括燃烧外筒、燃烧中筒、燃烧内筒以及保温隔热筒；燃烧中筒固定设置于燃烧外筒内；燃烧内筒固定设置于燃烧中筒内；保温隔热筒固定连接与燃烧外筒的一端，燃烧外筒的另一端设有燃烧口。[0006]进一步地，还包括有螺旋导风板；螺旋导风板分别设置于燃烧外筒和燃烧中筒之间，以及燃烧中筒和燃烧内筒之间。[0007]进一步地，还包括有网孔板；网孔板焊合设置于燃烧中筒上。[0008]进一步地，燃烧外筒、燃烧中筒以及燃烧内筒均为直筒结构；燃烧中筒通过焊接固定于燃烧外筒内；燃
