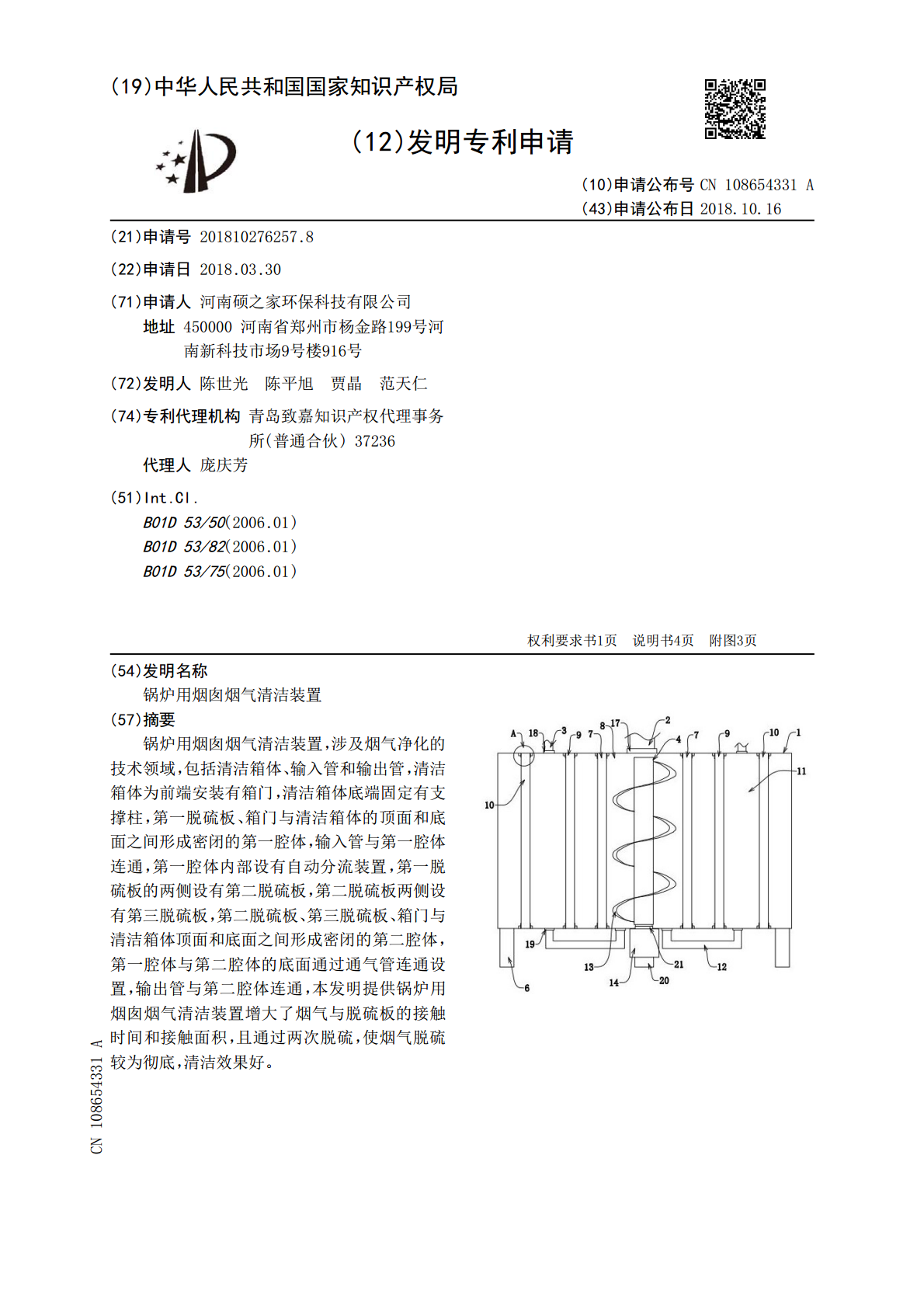

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108654331A(43)申请公布日2018.10.16(21)申请号201810276257.8(22)申请日2018.03.30(71)申请人河南硕之家环保科技有限公司地址450000河南省郑州市杨金路199号河南新科技市场9号楼916号(72)发明人陈世光陈平旭贾晶范天仁(74)专利代理机构青岛致嘉知识产权代理事务所(普通合伙)37236代理人庞庆芳(51)Int.Cl.B01D53/50(2006.01)B01D53/82(2006.01)B01D53/75(2006.01)权利要求书1页说明书4页附图3页(54)发明名称锅炉用烟囱烟气清洁装置(57)摘要锅炉用烟囱烟气清洁装置，涉及烟气净化的技术领域，包括清洁箱体、输入管和输出管，清洁箱体为前端安装有箱门，清洁箱体底端固定有支撑柱，第一脱硫板、箱门与清洁箱体的顶面和底面之间形成密闭的第一腔体，输入管与第一腔体连通，第一腔体内部设有自动分流装置，第一脱硫板的两侧设有第二脱硫板，第二脱硫板两侧设有第三脱硫板，第二脱硫板、第三脱硫板、箱门与清洁箱体顶面和底面之间形成密闭的第二腔体，第一腔体与第二腔体的底面通过通气管连通设置，输出管与第二腔体连通，本发明提供锅炉用烟囱烟气清洁装置增大了烟气与脱硫板的接触时间和接触面积，且通过两次脱硫，使烟气脱硫较为彻底，清洁效果好。CN108654331ACN108654331A权利要求书1/1页1.锅炉用烟囱烟气清洁装置，包括清洁箱体（1）、输入管（2）和输出管（3），清洁箱体（1）为前端设置有开口的腔体，开口处安装有箱门（5），其特征在于，所述清洁箱体（1）底端固定有支撑柱（6），所述清洁箱体（1）内部顶面与底面之间可拆御的连接有两个第一脱硫板（7），所述第一脱硫板（7）、箱门（5）与清洁箱体（1）的顶面和底面之间形成密闭的第一腔体（8），所述输入管（2）位于所述清洁箱体（1）的顶端并与所述第一腔体（8）连通，所述第一腔体（8）内部设有可增大第一腔体（8）内部烟气与所述第一脱硫板（7）接触面积和时间的自动分流装置（4），两个所述第一脱硫板（7）的两侧设有两个第二脱硫板（9），两个所述第二脱硫板（9）两侧设有两个第三脱硫板（10），所述第二脱硫板（9）和第三脱硫板（10）分别可拆御的连接在所述清洁箱体（1）顶面和底面之间，所述第二脱硫板（9）、第三脱硫板（10）、所述箱门（5）与所述清洁箱体（1）顶面和底面之间形成密闭的第二腔体（11），所述第一腔体（8）与第二腔体（11）的底面通过通气管（12）连通设置，所述输出管（3）位于所述清洁箱体（1）的顶端并与所述第二腔体（11）连通。2.根据权利要求1所述锅炉用烟囱烟气清洁装置，其特征在于，所述自动分流装置（4）包括螺旋分流板（13）和驱动电机（14），所述螺旋分流板（13）位于所述第一腔体（8）内部，所述驱动电机（14）位于所述清洁箱体（1）底端，所述驱动电机（14）的转动轴与所述螺旋分流板（13）连接，并驱动所述螺旋分流板（13）转动。3.根据权利要求2所述锅炉用烟囱烟气清洁装置，其特征在于，所述螺旋分流板（13）与所述第一腔体（8）内部大小相匹配，且所述螺旋分流板（13）上压制有脱硫剂。4.根据权利要求1所述锅炉用烟囱烟气清洁装置，其特征在于，所述清洁箱体（1）内部顶面与底面上均设有卡槽（15），所述第一脱硫板（7）、第二脱硫板（9）和第三脱硫板（10）均通过所述卡槽（15）卡接在所述清洁箱体（1）内部，且所述第一脱硫板（7）、第二脱硫板（9）和第三脱硫板（10）与所述卡槽（15）之间设有密封层（22）。5.根据权利要求1所述锅炉用烟囱烟气清洁装置，其特征在于，所述箱门（5）盖合所述清洁箱体（1）腔体的一面固定有密封块（16），所述密封块（16）与所述第一腔体（8）、第二腔体（11）相对应设置。6.根据权利要求1所述锅炉用烟囱烟气清洁装置，其特征在于，所述输入管（2）与所述第一腔体（8）连通处设有第一密封套（17），所述输出管（3）与所述第二腔体（11）连通处也设有第二密封套（18）。7.根据权利要求1所述锅炉用烟囱烟气清洁装置，其特征在于，所述通气管（12）与所述第一腔体（8）与第二腔体（11）连通处设有第三密封套（19）。8.根据权利要求1～7任一项所述锅炉用烟囱烟气清洁装置，其特征在于，所述第一脱硫板（7）、第二脱硫板（9）和第三脱硫板（10）均由赤泥、铝灰、粉煤灰和废碳粉按比例混合压制成板状。2CN108654331A说明书1/4页锅炉用烟囱烟气清洁装置技术领域[0001]本发明涉及烟气净化的技术领域，尤其是涉及锅炉用烟囱烟气清洁装置。背景技术[0002]众所周知，烟气清洁装置是一种从化石燃料燃烧时产生
