一种锅炉的烟气处理系统.pdf

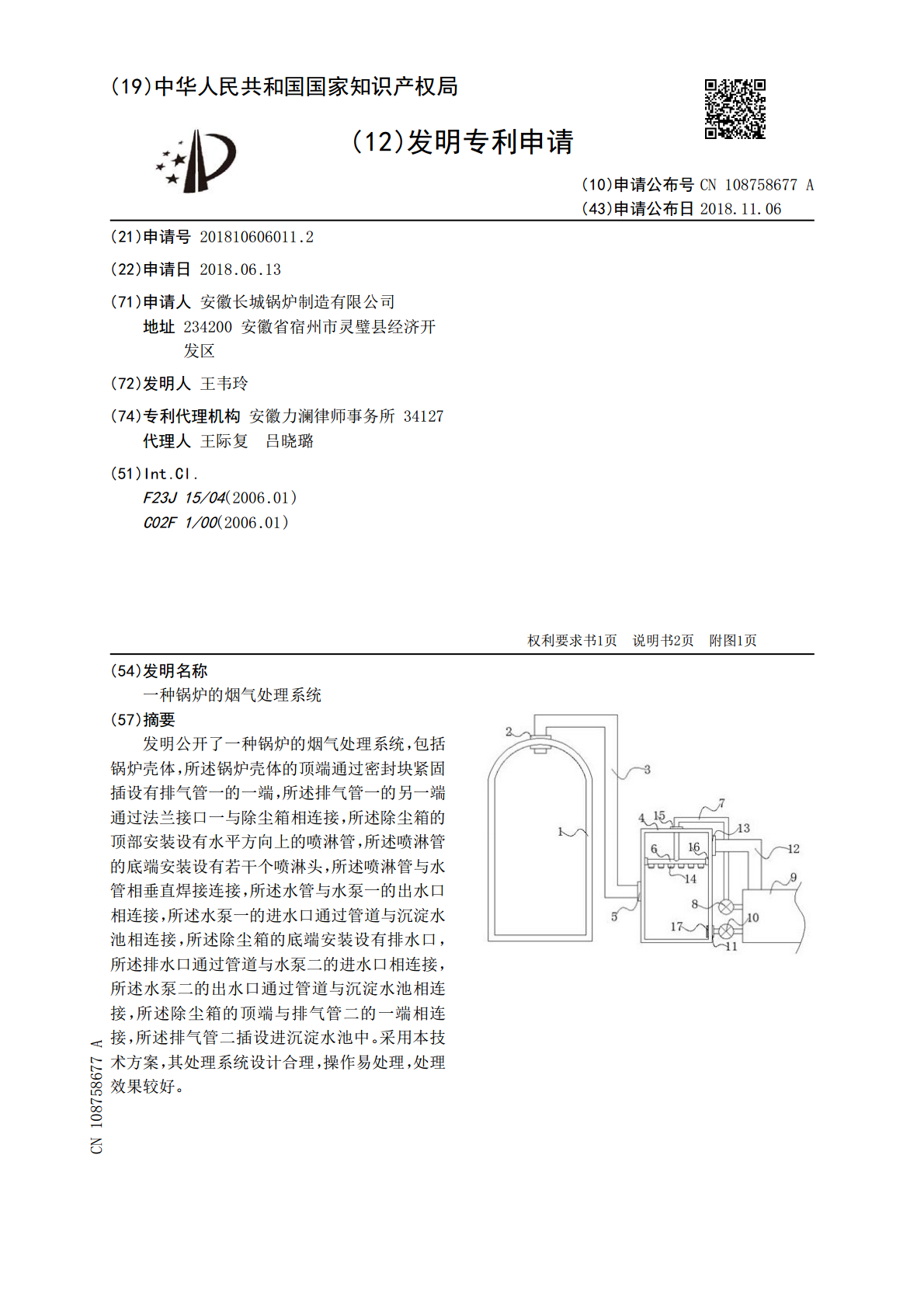

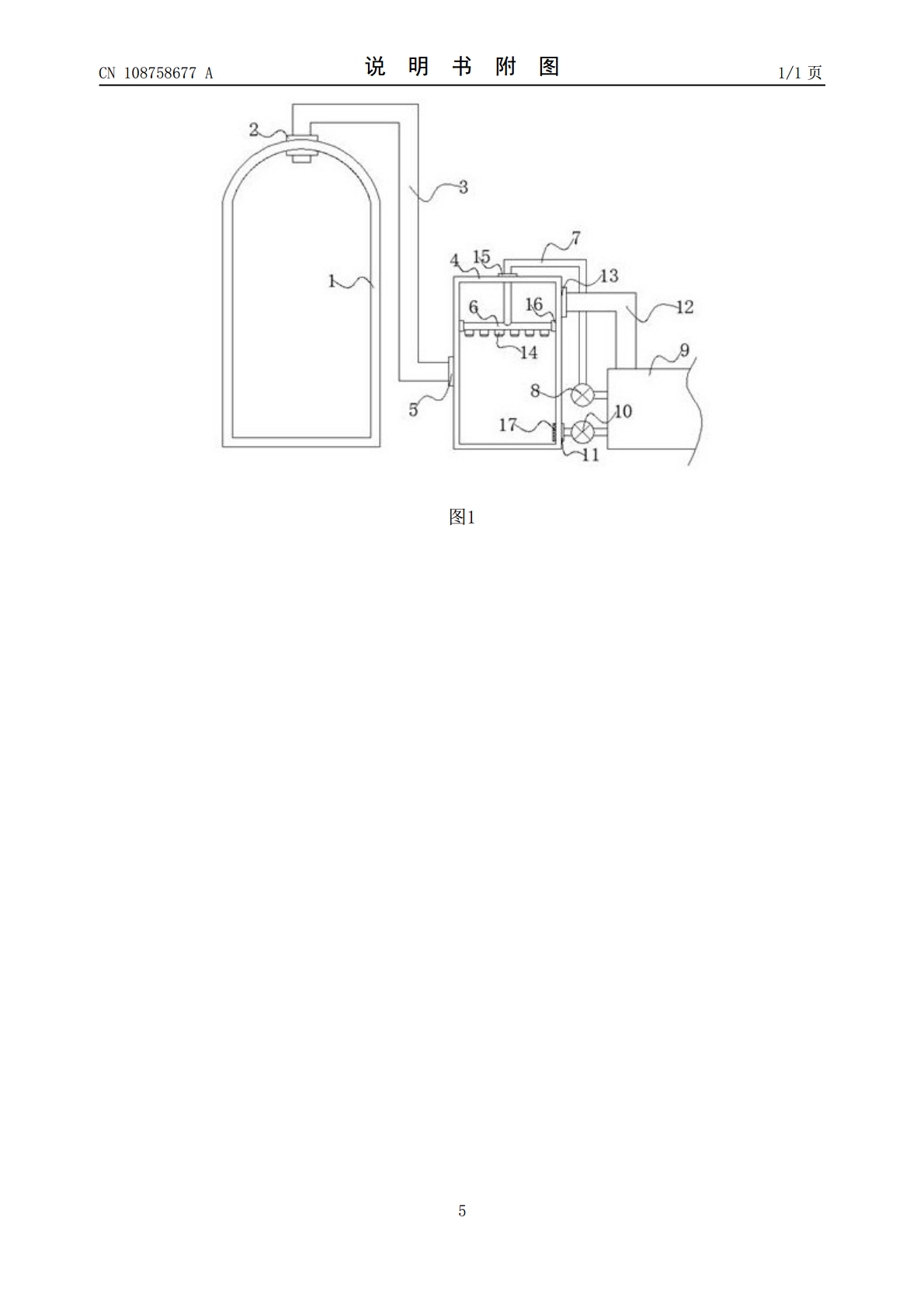

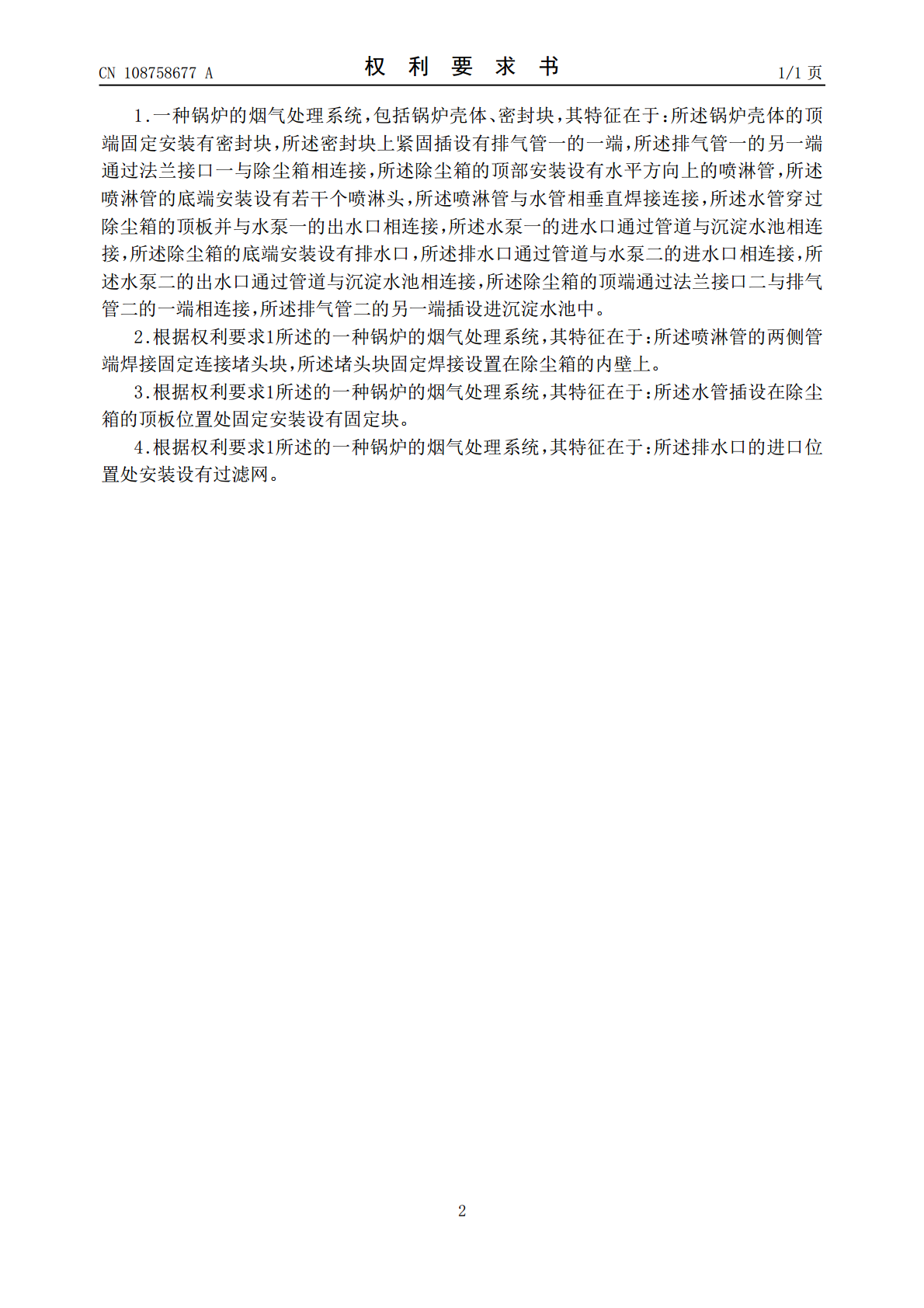

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108758677A(43)申请公布日2018.11.06(21)申请号201810606011.2(22)申请日2018.06.13(71)申请人安徽长城锅炉制造有限公司地址234200安徽省宿州市灵璧县经济开发区(72)发明人王韦玲(74)专利代理机构安徽力澜律师事务所34127代理人王际复吕晓璐(51)Int.Cl.F23J15/04(2006.01)C02F1/00(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种锅炉的烟气处理系统(57)摘要发明公开了一种锅炉的烟气处理系统，包括锅炉壳体，所述锅炉壳体的顶端通过密封块紧固插设有排气管一的一端，所述排气管一的另一端通过法兰接口一与除尘箱相连接，所述除尘箱的顶部安装设有水平方向上的喷淋管，所述喷淋管的底端安装设有若干个喷淋头，所述喷淋管与水管相垂直焊接连接，所述水管与水泵一的出水口相连接，所述水泵一的进水口通过管道与沉淀水池相连接，所述除尘箱的底端安装设有排水口，所述排水口通过管道与水泵二的进水口相连接，所述水泵二的出水口通过管道与沉淀水池相连接，所述除尘箱的顶端与排气管二的一端相连接，所述排气管二插设进沉淀水池中。采用本技术方案，其处理系统设计合理，操作易处理，处理效果较好。CN108758677ACN108758677A权利要求书1/1页1.一种锅炉的烟气处理系统，包括锅炉壳体、密封块，其特征在于：所述锅炉壳体的顶端固定安装有密封块，所述密封块上紧固插设有排气管一的一端，所述排气管一的另一端通过法兰接口一与除尘箱相连接，所述除尘箱的顶部安装设有水平方向上的喷淋管，所述喷淋管的底端安装设有若干个喷淋头，所述喷淋管与水管相垂直焊接连接，所述水管穿过除尘箱的顶板并与水泵一的出水口相连接，所述水泵一的进水口通过管道与沉淀水池相连接，所述除尘箱的底端安装设有排水口，所述排水口通过管道与水泵二的进水口相连接，所述水泵二的出水口通过管道与沉淀水池相连接，所述除尘箱的顶端通过法兰接口二与排气管二的一端相连接，所述排气管二的另一端插设进沉淀水池中。2.根据权利要求1所述的一种锅炉的烟气处理系统，其特征在于：所述喷淋管的两侧管端焊接固定连接堵头块，所述堵头块固定焊接设置在除尘箱的内壁上。3.根据权利要求1所述的一种锅炉的烟气处理系统，其特征在于：所述水管插设在除尘箱的顶板位置处固定安装设有固定块。4.根据权利要求1所述的一种锅炉的烟气处理系统，其特征在于：所述排水口的进口位置处安装设有过滤网。2CN108758677A说明书1/2页一种锅炉的烟气处理系统技术领域[0001]发明涉及一种锅炉的烟气处理系统，应用于锅炉烟气处理的技术领域。背景技术[0002]锅炉把燃烧燃料所产生的热量进行供热使用，单燃料燃烧时会生产大量的废烟，若不对废烟进行处理排至大气中，会造成比较严重的大气污染，而现有对锅炉燃烧后的废烟进行通入水池内处理，锅炉燃烧产生持续高温的废烟通入水池内降温除尘，使得水池内的水温持续升高，对后续的锅炉废烟降温除尘效果降低，为此，我们设计一种锅炉的烟气处理系统。发明内容[0003]为解决现有技术方案的缺陷，发明公开了一种锅炉的烟气处理系统。[0004]发明公开了一种锅炉的烟气处理系统，包括锅炉壳体、密封块，所述锅炉壳体的顶端固定安装有密封块，所述密封块上紧固插设有排气管一的一端，所述排气管一的另一端通过法兰接口一与除尘箱相连接，所述除尘箱的顶部安装设有水平方向上的喷淋管，所述喷淋管的底端安装设有若干个喷淋头，所述喷淋管与水管相垂直焊接连接，所述水管穿过除尘箱的顶板并与水泵一的出水口相连接，所述水泵一的进水口通过管道与沉淀水池相连接，所述除尘箱的底端安装设有排水口，所述排水口通过管道与水泵二的进水口相连接，所述水泵二的出水口通过管道与沉淀水池相连接，所述除尘箱的顶端通过法兰接口二与排气管二的一端相连接，所述排气管二的另一端插设进沉淀水池中。[0005]优选的，所述喷淋管的两侧管端焊接固定连接堵头块，所述堵头块固定焊接设置在除尘箱的内壁上。[0006]优选的，所述水管插设在除尘箱的顶板位置处固定安装设有固定块。[0007]优选的，所述排水口的进口位置处安装设有过滤网。[0008]有益效果是：其处理系统设计合理，操作易处理，可以预先对高温烟气进行喷淋处理，经喷淋处理的烟气通入至沉淀水池中，处理效果较好。附图说明[0009]图1是发明一种锅炉的烟气处理系统的结构示意图。[0010]其中：1-锅炉壳体；2-密封块；3-排气管一；4-除尘箱；5-法兰接口一；6-喷淋管；7-水管；8-水泵一；9-沉淀水池；10-水泵二；11-排水口；12-排气管二；13-法兰接口二；14-喷淋头；15-固定块；16-堵头
