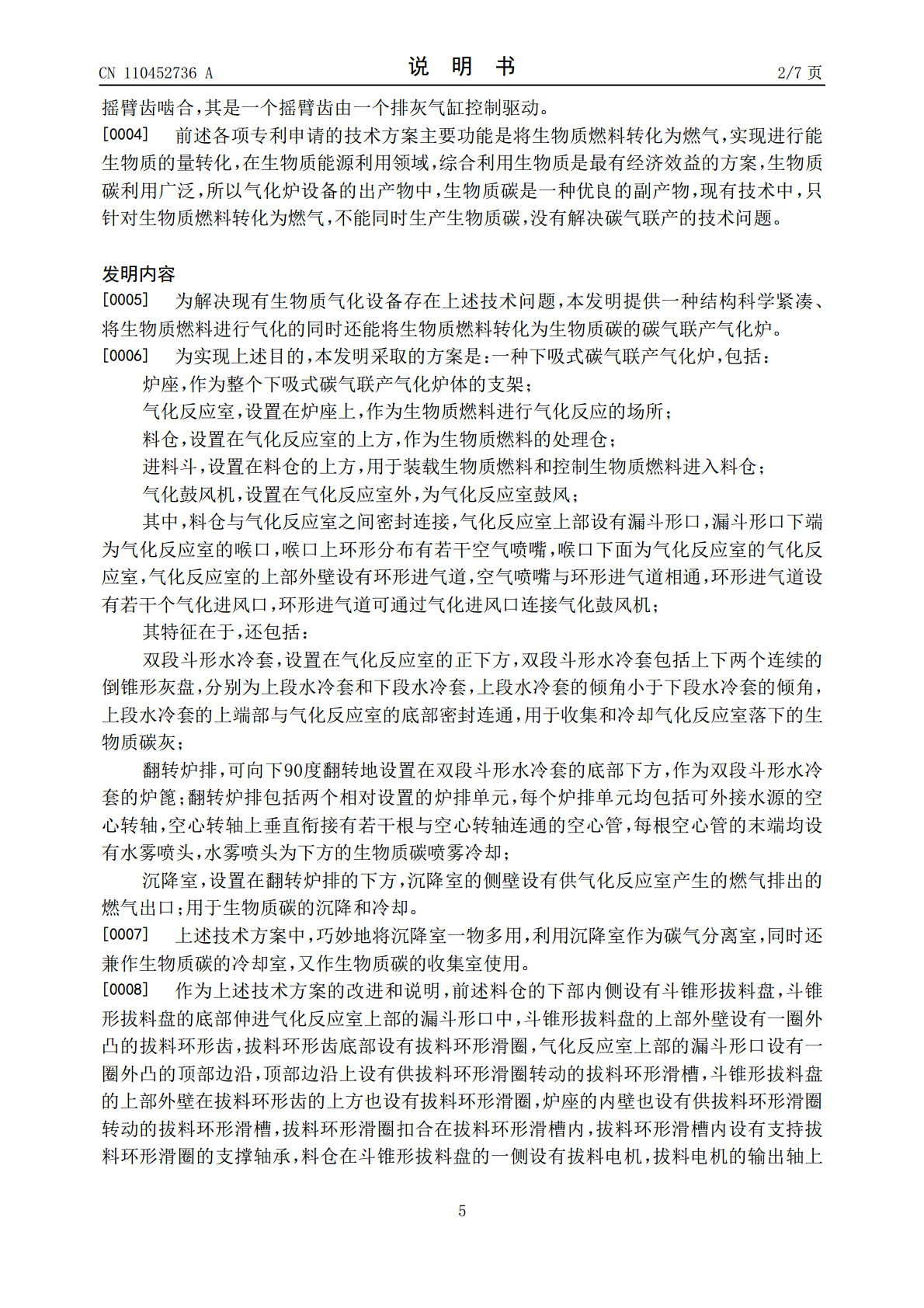

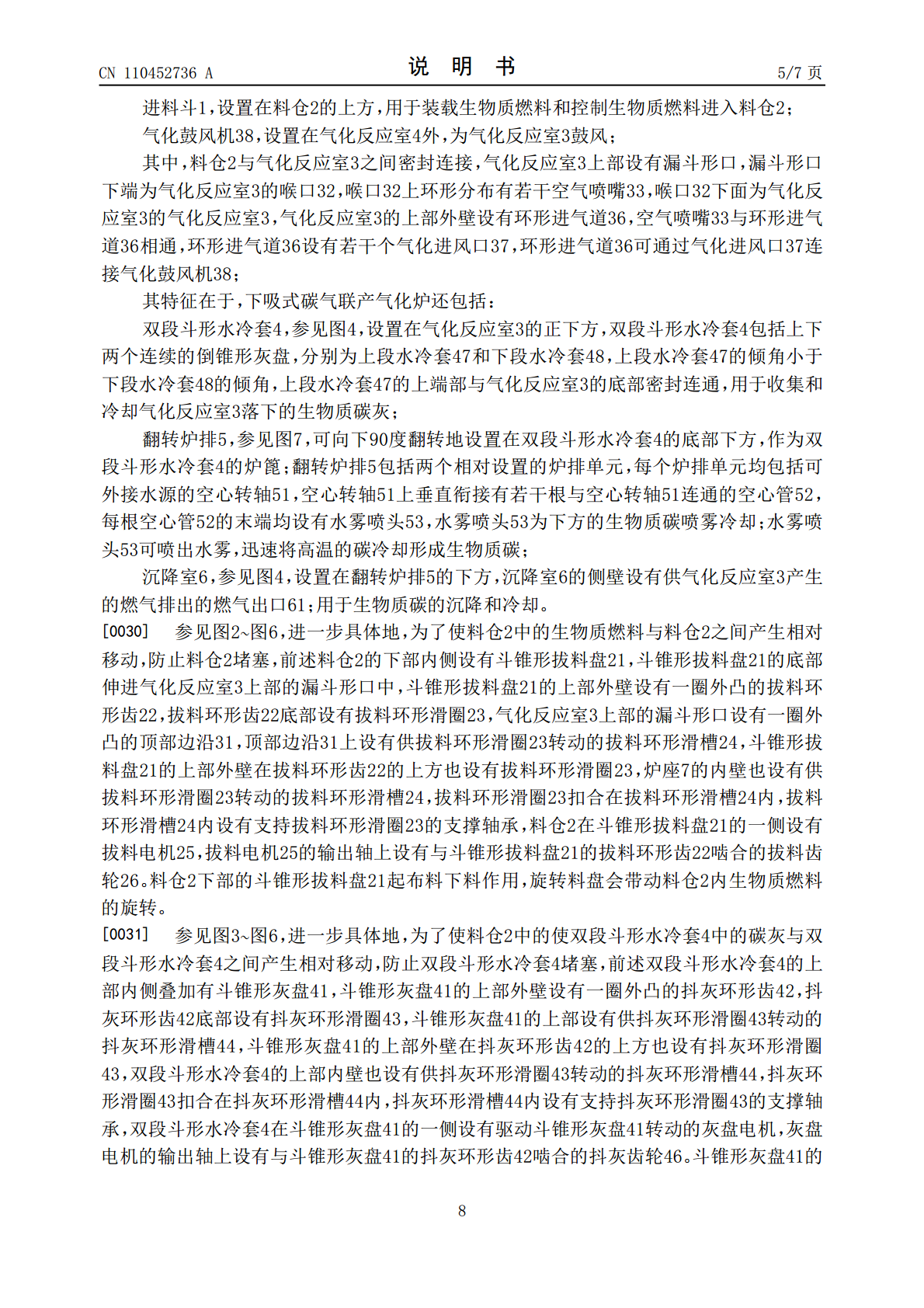

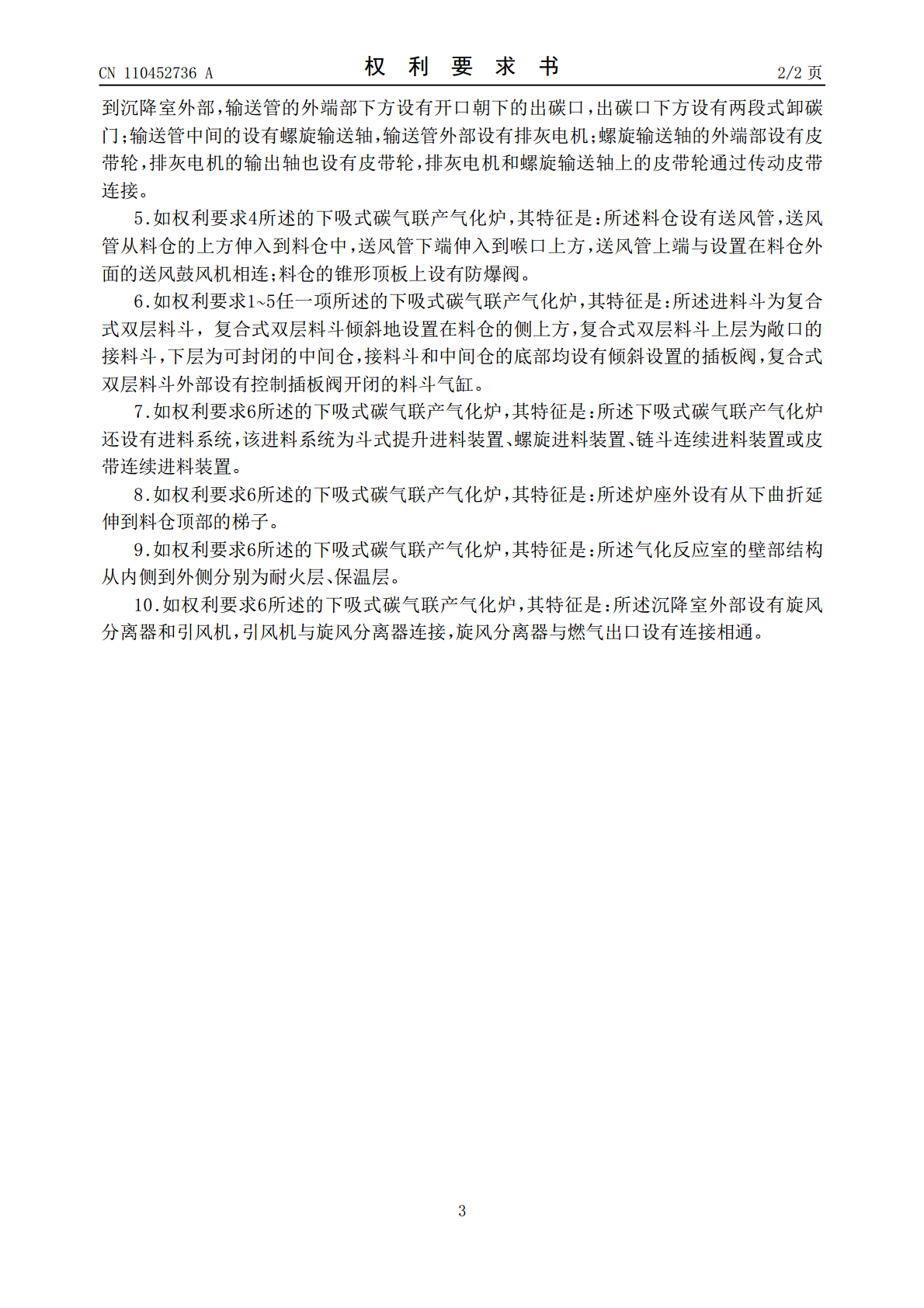

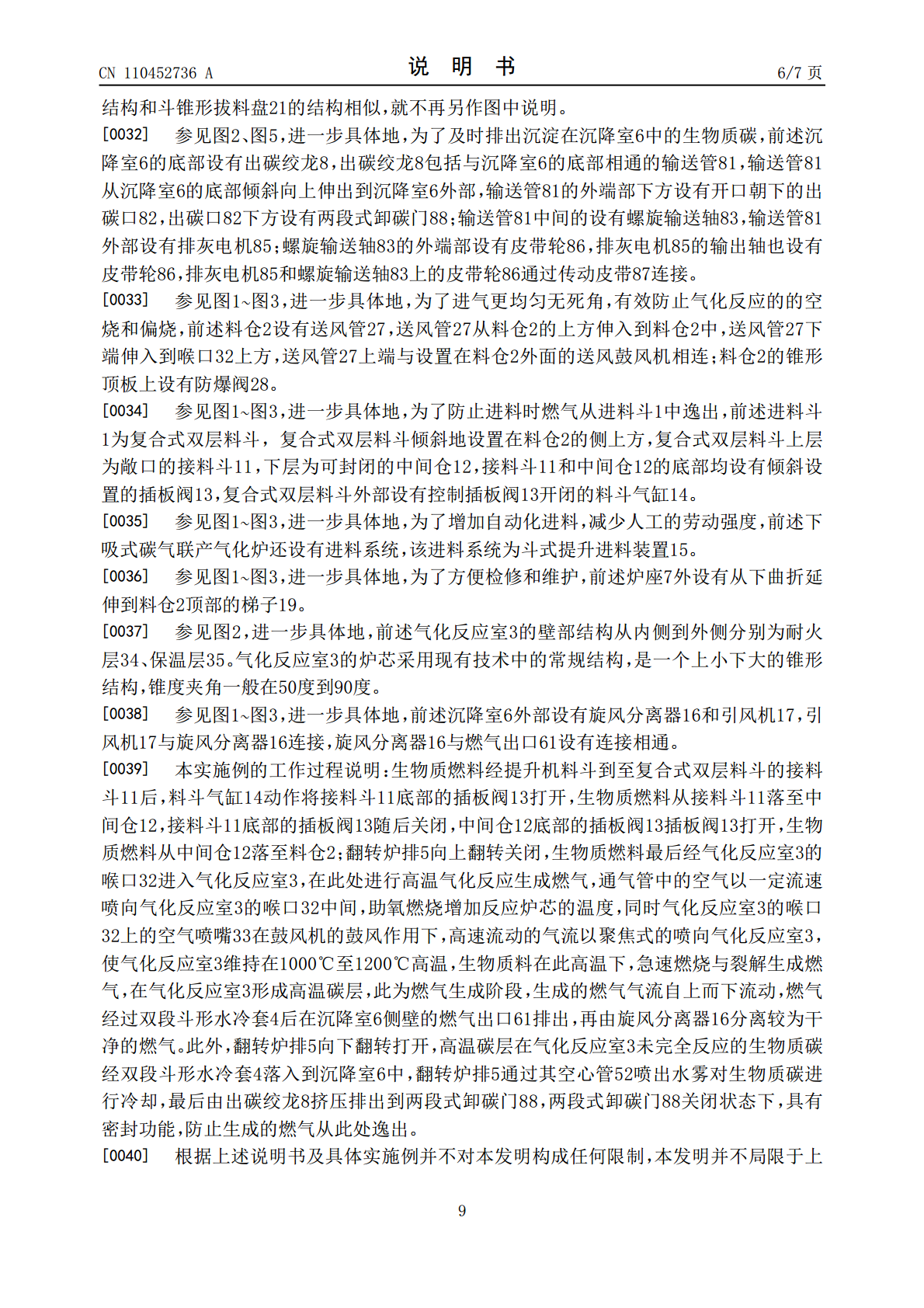

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110452736A(43)申请公布日2019.11.15(21)申请号201910664384.XC10J3/72(2006.01)(22)申请日2019.07.23C10J3/74(2006.01)C10J3/76(2006.01)(71)申请人周勇C10J3/84(2006.01)地址445000湖北省恩施土家族苗族自治州龙凤镇佐家坝村大坝组8号(72)发明人周勇(74)专利代理机构佛山中贵知识产权代理事务所(普通合伙)44491代理人何展提(51)Int.Cl.C10J3/20(2006.01)C10J3/30(2006.01)C10J3/32(2006.01)C10J3/34(2006.01)C10J3/42(2006.01)权利要求书2页说明书7页附图5页(54)发明名称一种下吸式碳气联产气化炉(57)摘要本发明公开了一种下吸式碳气联产气化炉，其主要结构从上到下分别为进料斗、料仓、气化反应室、双段斗形水冷套、翻转炉排、沉降室，沉降室的底部设有出碳绞龙，料仓的下部内侧设有斗锥形拔料盘，双段斗形水冷套的上部内侧叠加有斗锥形灰盘；生物质燃料首先在气化反应室中进行的高温裂解气化反应生成燃气，燃气向下在沉降室侧壁的燃气出口排出；在气化反应室未完全反应生成燃气的生物质燃料碳化后掉落在沉降室并冷却形成生物质碳，从而让生物质燃料同时实现碳气联产。其特点是：结构科学、巧妙，双层结构的进料斗可防止进料时燃气外逸；斗锥形拔料盘防止料仓搭桥结拱；送风管作为中间进气通道，进气更均匀无死角；翻转炉排同时具有喷水雾功能。CN110452736ACN110452736A权利要求书1/2页1.一种下吸式碳气联产气化炉，包括：炉座，作为整个下吸式碳气联产气化炉体的支架；气化反应室，设置在炉座上，作为生物质燃料进行气化反应的场所；料仓，设置在气化反应室的上方，作为生物质燃料的处理仓；进料斗，设置在料仓的上方，用于装载生物质燃料和控制生物质燃料进入料仓；气化鼓风机，设置在气化反应室外，为气化反应室鼓风；其中，料仓与气化反应室之间密封连接，气化反应室上部设有漏斗形口，漏斗形口下端为气化反应室的喉口，喉口上环形分布有若干空气喷嘴，喉口下面为气化反应室的气化反应室，气化反应室的上部外壁设有环形进气道，空气喷嘴与环形进气道相通，环形进气道设有若干个气化进风口，环形进气道可通过气化进风口连接气化鼓风机；其特征在于，还包括：双段斗形水冷套，设置在气化反应室的正下方，双段斗形水冷套包括上下两个连续的倒锥形灰盘，分别为上段水冷套和下段水冷套，上段水冷套的倾角小于下段水冷套的倾角，上段水冷套的上端部与气化反应室的底部密封连通，用于收集和冷却气化反应室落下的生物质碳灰；翻转炉排，可向下90度翻转地设置在双段斗形水冷套的底部下方，作为双段斗形水冷套的炉篦；翻转炉排包括两个相对设置的炉排单元，每个炉排单元均包括可外接水源的空心转轴，空心转轴上垂直衔接有若干根与空心转轴连通的空心管，每根空心管的末端均设有水雾喷头，水雾喷头为下方的生物质碳喷雾冷却；沉降室，设置在翻转炉排的下方，沉降室的侧壁设有供气化反应室产生的燃气排出的燃气出口；用于生物质碳的沉降和冷却。2.如权利要求1所述的下吸式碳气联产气化炉，其特征是：所述料仓的下部内侧设有斗锥形拔料盘，斗锥形拔料盘的底部伸进气化反应室上部的漏斗形口中，斗锥形拔料盘的上部外壁设有一圈外凸的拔料环形齿，拔料环形齿底部设有拔料环形滑圈，气化反应室上部的漏斗形口设有一圈外凸的顶部边沿，顶部边沿上设有供拔料环形滑圈转动的拔料环形滑槽，斗锥形拔料盘的上部外壁在拔料环形齿的上方也设有拔料环形滑圈，炉座的内壁也设有供拔料环形滑圈转动的拔料环形滑槽，拔料环形滑圈扣合在拔料环形滑槽内，拔料环形滑槽内设有支持拔料环形滑圈的支撑轴承，料仓在斗锥形拔料盘的一侧设有拔料电机，拔料电机的输出轴上设有与斗锥形拔料盘的拔料环形齿啮合的拔料齿轮。3.如权利要求2所述的下吸式碳气联产气化炉，其特征是：所述双段斗形水冷套的上部内侧叠加有斗锥形灰盘，斗锥形灰盘的上部外壁设有一圈外凸的抖灰环形齿，抖灰环形齿底部设有抖灰环形滑圈，斗锥形灰盘的上部设有供抖灰环形滑圈转动的抖灰环形滑槽，斗锥形灰盘的上部外壁在抖灰环形齿的上方也设有抖灰环形滑圈，双段斗形水冷套的上部内壁也设有供抖灰环形滑圈转动的抖灰环形滑槽，抖灰环形滑圈扣合在抖灰环形滑槽内，抖灰环形滑槽内设有支持抖灰环形滑圈的支撑轴承，双段斗形水冷套在斗锥形灰盘的一侧设有驱动斗锥形灰盘转动的灰盘电机，灰盘电机的输出轴上设有与斗锥形灰盘的抖灰环形齿啮合的抖灰齿轮。4.如权利要求3所述的下吸式碳气联产气化炉，其特征是：所述沉降室的底部设有出碳绞龙，出碳绞龙包括与沉降
