一种与炉头燃烧室同轴的点火及火种装置.pdf

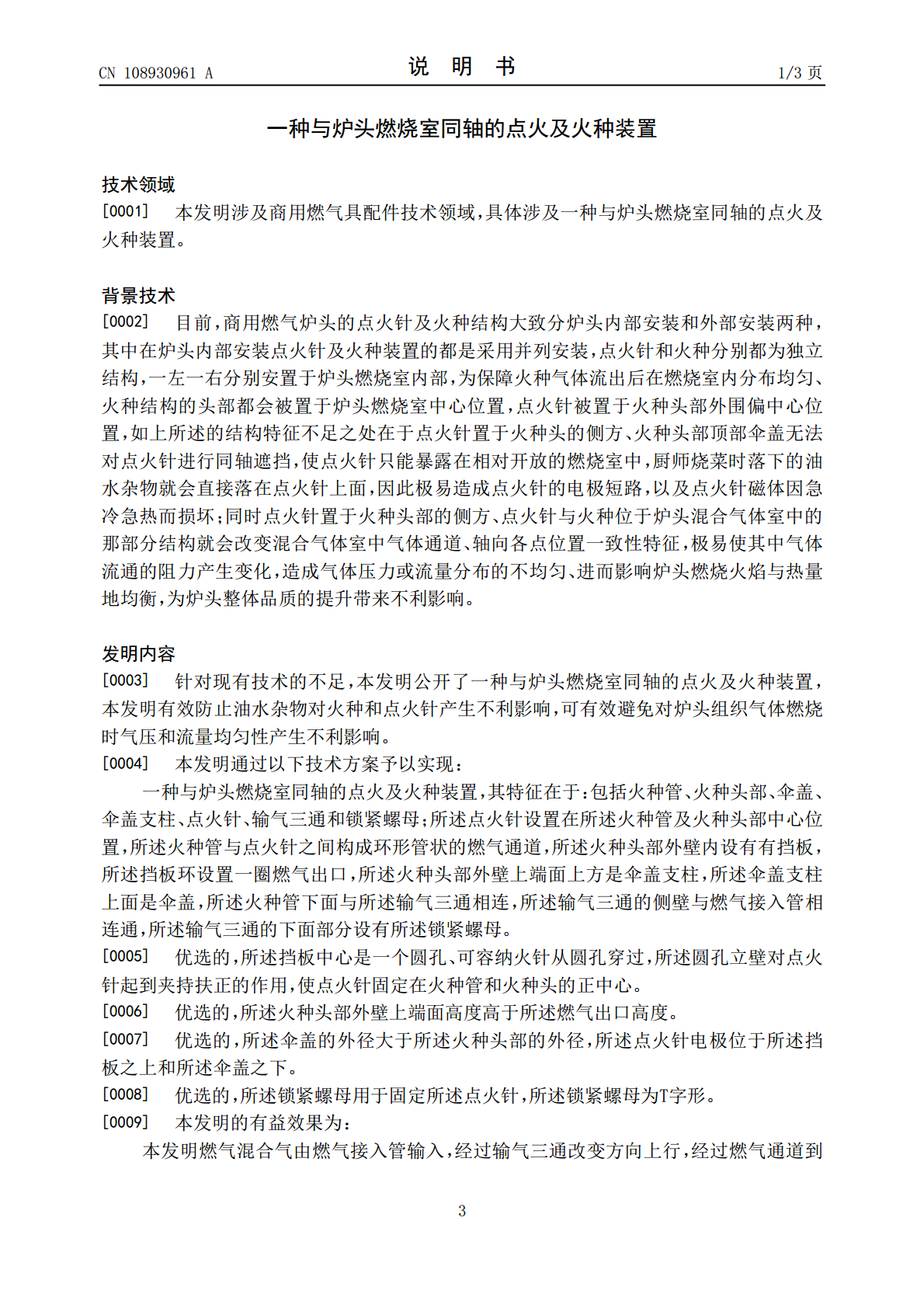

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108930961A(43)申请公布日2018.12.04(21)申请号201811136374.0(22)申请日2018.09.28(71)申请人湖北裕晨节能环保科技有限公司地址432200湖北省武汉市黄陂区蔡家榨街工业园王堰角村(72)发明人张杰忠(51)Int.Cl.F23D14/02(2006.01)F23D14/62(2006.01)F23D14/46(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种与炉头燃烧室同轴的点火及火种装置(57)摘要本发明涉及商用燃气具配件技术领域，具体涉及一种与炉头燃烧室同轴的点火及火种装置；包括火种管、火种头部、伞盖、伞盖支柱、点火针、输气三通和锁紧螺母；本发明伞盖直径大于火种头部直径，可完全遮挡炉头使用过程中落下的油水杂物落入火种头部里面，可完全避免对挡板火孔以及点火针电极和瓷体造成破坏，可为点火针火种功能及使用稳定性和延长寿命带来益处，同时火种管与点火针同轴可保障混合气体室内部腔体圆周一致，进而可避免对预混气体室气体流通产生阻力变化，对提升炉头然烧能和火焰均匀性带来益处，可有效防止油水杂物对火种和点火针产生不利影响，可有效避免对炉头组织气体燃烧时气压和流量均匀性产生不利影响。CN108930961ACN108930961A权利要求书1/1页1.一种与炉头燃烧室同轴的点火及火种装置，其特征在于：包括火种管、火种头部、伞盖、伞盖支柱、点火针、输气三通和锁紧螺母；所述点火针设置在所述火种管及火种头部中心位置，所述火种管与点火针之间构成环形管状的燃气通道，所述火种头部外壁内设有有挡板，所述挡板上设有挡板环；所述挡板环绕火种的挡板设置一圈燃气出口，所述火种头部外壁上端面上方是伞盖支柱，所述伞盖支柱上面是伞盖，所述火种管下面与所述输气三通相连，所述输气三通的侧壁与燃气接入管相连通，所述输气三通的下面部分设有所述锁紧螺母。2.根据权利要求1所述的与炉头燃烧室同轴的点火及火种装置，其特征在于：所述挡板中心是一个圆孔。3.根据权利要求1所述的与炉头燃烧室同轴的点火及火种装置，其特征在于：所述火种头部外壁上端面高度高于所述燃气出口高度。4.根据权利要求1所述的与炉头燃烧室同轴的点火及火种装置，其特征在于：所述伞盖的外径大于所述火种头部的外径，所述点火针电极位于所述挡板之上和所述伞盖之下。5.根据权利要求1所述的与炉头燃烧室同轴的点火及火种装置，其特征在于：所述锁紧螺母用于固定所述点火针，所述锁紧螺母为T字形。2CN108930961A说明书1/3页一种与炉头燃烧室同轴的点火及火种装置技术领域[0001]本发明涉及商用燃气具配件技术领域，具体涉及一种与炉头燃烧室同轴的点火及火种装置。背景技术[0002]目前，商用燃气炉头的点火针及火种结构大致分炉头内部安装和外部安装两种，其中在炉头内部安装点火针及火种装置的都是采用并列安装，点火针和火种分别都为独立结构，一左一右分别安置于炉头燃烧室内部，为保障火种气体流出后在燃烧室内分布均匀、火种结构的头部都会被置于炉头燃烧室中心位置，点火针被置于火种头部外围偏中心位置，如上所述的结构特征不足之处在于点火针置于火种头的侧方、火种头部顶部伞盖无法对点火针进行同轴遮挡，使点火针只能暴露在相对开放的燃烧室中，厨师烧菜时落下的油水杂物就会直接落在点火针上面，因此极易造成点火针的电极短路，以及点火针磁体因急冷急热而损坏；同时点火针置于火种头部的侧方、点火针与火种位于炉头混合气体室中的那部分结构就会改变混合气体室中气体通道、轴向各点位置一致性特征，极易使其中气体流通的阻力产生变化，造成气体压力或流量分布的不均匀、进而影响炉头燃烧火焰与热量地均衡，为炉头整体品质的提升带来不利影响。发明内容[0003]针对现有技术的不足，本发明公开了一种与炉头燃烧室同轴的点火及火种装置，本发明有效防止油水杂物对火种和点火针产生不利影响，可有效避免对炉头组织气体燃烧时气压和流量均匀性产生不利影响。[0004]本发明通过以下技术方案予以实现：一种与炉头燃烧室同轴的点火及火种装置，其特征在于：包括火种管、火种头部、伞盖、伞盖支柱、点火针、输气三通和锁紧螺母；所述点火针设置在所述火种管及火种头部中心位置，所述火种管与点火针之间构成环形管状的燃气通道，所述火种头部外壁内设有有挡板，所述挡板环设置一圈燃气出口，所述火种头部外壁上端面上方是伞盖支柱，所述伞盖支柱上面是伞盖，所述火种管下面与所述输气三通相连，所述输气三通的侧壁与燃气接入管相连通，所述输气三通的下面部分设有所述锁紧螺母。[0005]优选的，所述挡板中心是一个圆孔、可容纳火针从圆孔穿过，所述圆孔立壁对点火针起到夹持扶正的作用，使点火针固定在火种管和火种头的正
