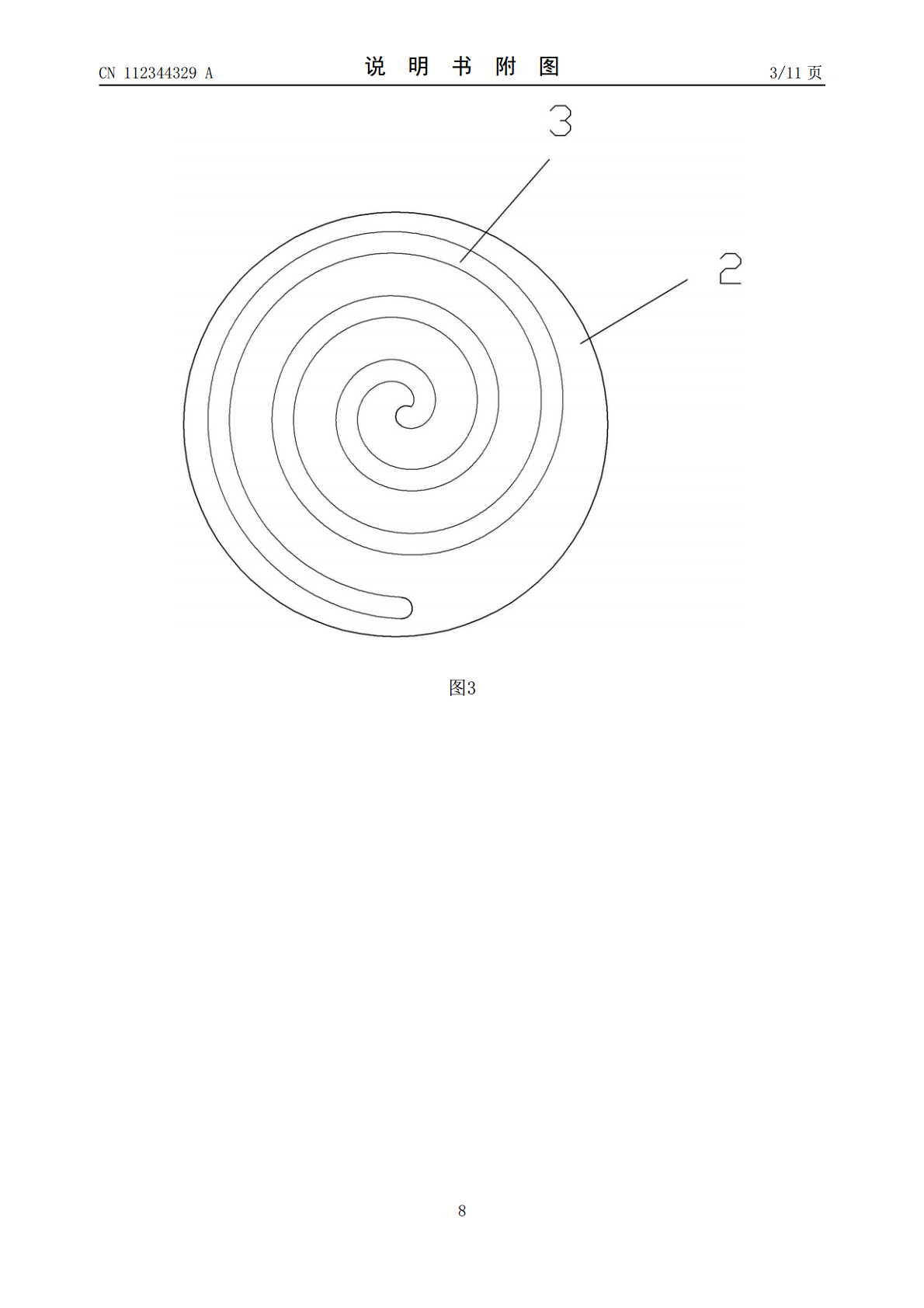

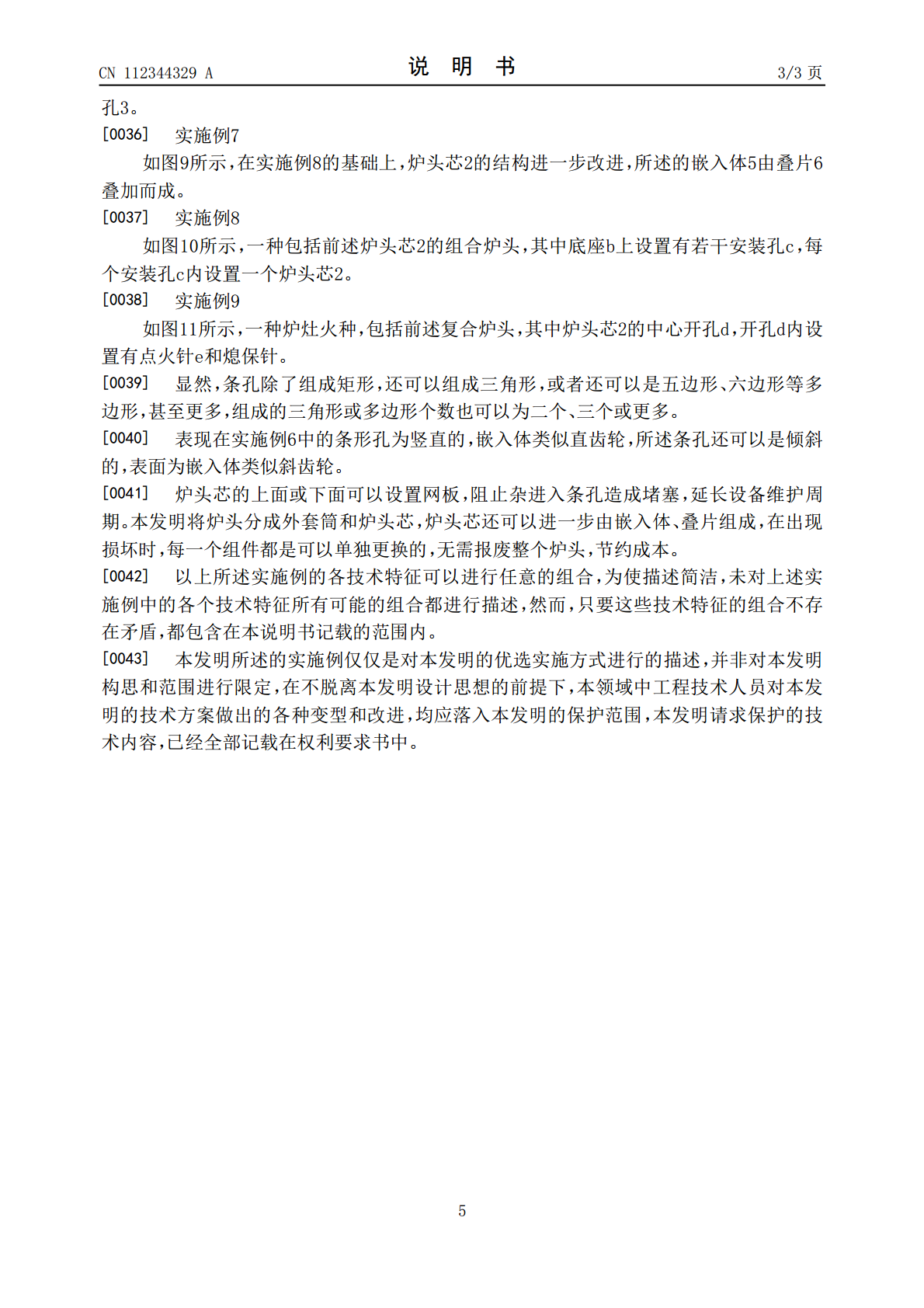

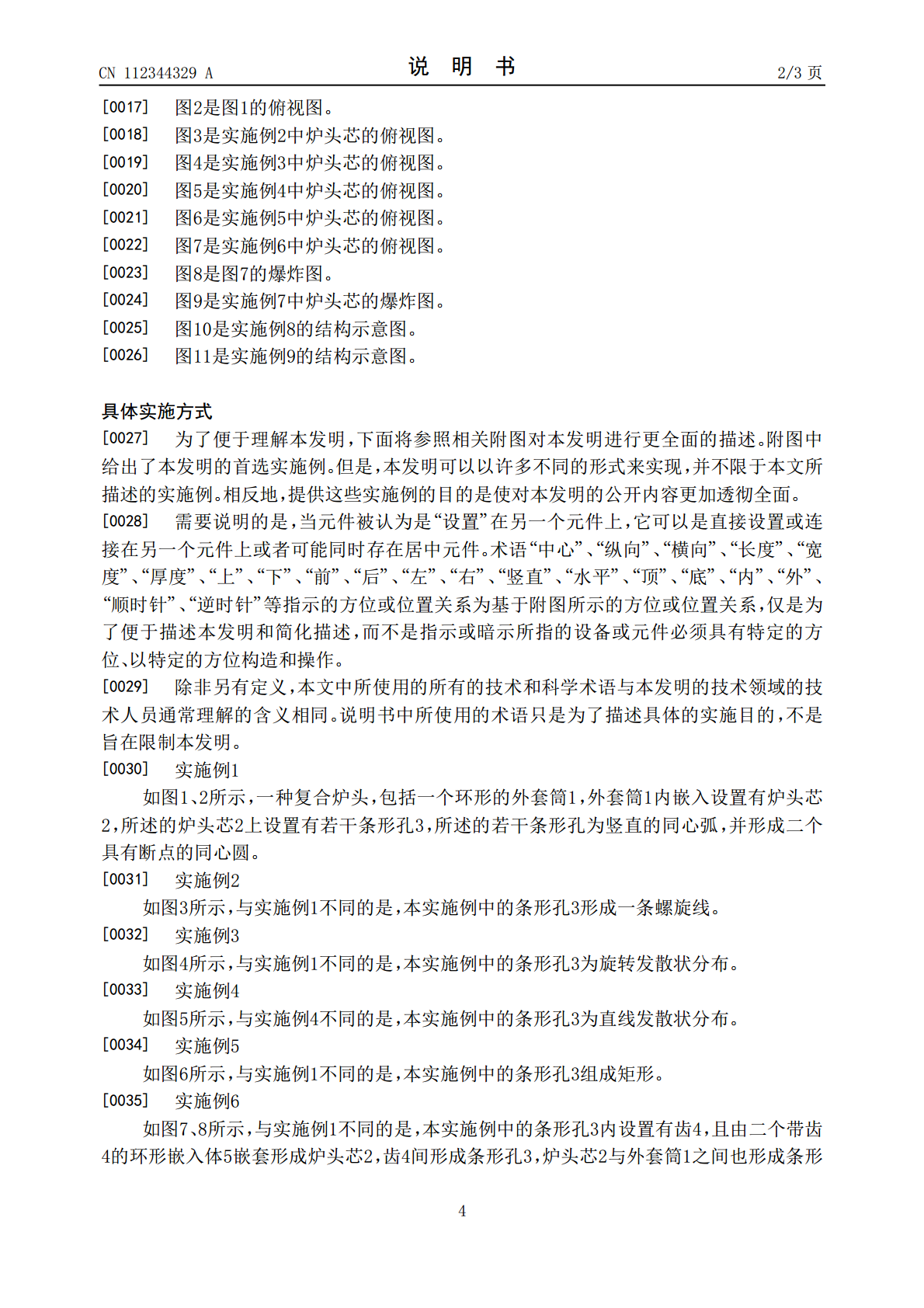

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112344329A(43)申请公布日2021.02.09(21)申请号202011559160.1(22)申请日2020.12.25(71)申请人柳惠斌地址414207湖南省岳阳市华容县注滋口镇中街二组(72)发明人柳惠斌纪良洪赵德辉包清平(74)专利代理机构长沙科明知识产权代理事务所(普通合伙)43203代理人陈靖(51)Int.Cl.F23D14/12(2006.01)F23D14/46(2006.01)F24C3/08(2006.01)F24C3/10(2006.01)F24C3/12(2006.01)权利要求书1页说明书3页附图11页(54)发明名称一种复合炉头、组合炉头和炉灶火种(57)摘要本发明涉及一种复合炉头，包括一个环形的外套筒，外套筒内嵌入设置有炉头芯，所述的炉头芯上设置有若干条形孔或者与外套筒之间拼成条形孔。本发明还公开了一种包括若干个前述炉头芯的组合炉头，以及一种包括前述复合炉头的炉灶火种。本发明复合炉头由多个组件可拆卸地连接构成，单个组件损坏后可以更换，延长维护周期，节省成本。CN112344329ACN112344329A权利要求书1/1页1.一种复合炉头，其特征在于：包括一个环形的外套筒，外套筒内嵌入设置有炉头芯，所述的炉头芯上设置有若干条形孔或者与外套筒之间拼成条形孔。2.根据权利要求1所述的复合炉头，其特征在于：所述的若干条形孔为竖直或倾斜的同心弧，或者还形成至少一个具有断点的同心圆。3.根据权利要求1所述的复合炉头，其特征在于：所述的条形孔为一个螺旋形或二个以上嵌套的螺旋形，或者形成具有断点的螺旋形。4.根据权利要求1所述的复合炉头，其特征在于：所述的条形孔呈放射状或带角度的放射状分布，或者组成矩形、三角形或多边形。5.根据权利要求1-4中任一所述的复合炉头，其特征在于：所述的条形孔的一边或两边具有齿。6.根据权利要求1所述的复合炉头，其特征在于：所述的炉头芯包括一个外侧有齿的环状嵌入体，或者二个以上环形嵌入体嵌套。7.根据权利要求1-6中任一所述的复合炉头，其特征在于：所述的炉头芯为整体结构或由叠片叠加而成。8.根据权利要求1-7任一所述的复合炉头，其特征在于：所述的炉头芯的上端或下端设置有网板。9.一种组合炉头，其特征在于：包括若干个权利要求1-7中任一所述的炉头芯，其中底座上设置有若干安装孔，每个安装孔内设置一个炉头芯。10.一种炉灶火种，其特征在于：包括权利要求1-8中任一所述的复合炉头，所述炉头芯中心开孔，开孔内设置有点火针和熄保针。2CN112344329A说明书1/3页一种复合炉头、组合炉头和炉灶火种技术领域[0001]本发明涉及复合炉头，特别涉及炉头组件的组合结构。背景技术[0002]用于将燃气分散的炉头是炉灶的核心部件，包括分散和引导燃气的若干气道孔，以提高燃烧效率。通常的炉头为整体结构，一个部位出现问题，则整个炉头就要报废，造成材料和成本的浪费。发明内容[0003]本发明的目的是针对背景技术中存在的缺点和问题加以改进和创新，提供一种由多个组件组成、维护方便的复合炉头。[0004]本发明的技术方案是构造一种复合炉头，包括一个环形的外套筒，外套筒内嵌入设置有炉头芯，所述的炉头芯上设置有若干条形孔或者与外套筒之间拼成条形孔。[0005]在其中一个实施例中，所述的若干条形孔为竖直或倾斜的同心弧，或者还形成至少一个具有断点的同心圆。[0006]在其中一个实施例中，所述的条形孔为一个螺旋形或二个以上嵌套的螺旋形，或者形成具有断点的螺旋形。[0007]在其中一个实施例中，所述的条形孔呈放射状或带角度的放射状分布，或者组成矩形、三角形或多边形。[0008]在其中一个实施例中，所述的条形孔的一边或两边具有齿。[0009]所述的炉头芯包括一个外侧有齿的环状嵌入体，或者二个以上环形嵌入体嵌套。[0010]在其中一个实施例中，所述的炉头芯为一体结构或由叠片叠加而成。[0011]在其中一个实施例中，所述的炉头芯的上端或下端设置有网板。[0012]本发明的另一技术方案是构造一种包括若干个前述炉头芯的组合炉头，其中底座上设置有若干安装孔，每个安装孔内设置一个炉头芯。[0013]本发明的再一技术方案是构造一种复合燃烧器，其特征在于：包括辐射板和权利要求8所述的复合炉头，所述的复合炉头设置在辐射板的中心，所述辐射板上设置有若干条形孔。[0014]本发明的又一技术方案是构造一种炉灶火种，包括前述复合炉头，所述炉头芯中心开孔，开孔内设置有点火针和熄保针。[0015]本发明的优点和有益效果：本发明复合炉头由多个组件可拆卸地连接构成，单个组件损坏后可以更换，而且炉头上下的网板可以阻止杂质进入条孔内，延长维护周期，节省成本。附图说明[00
