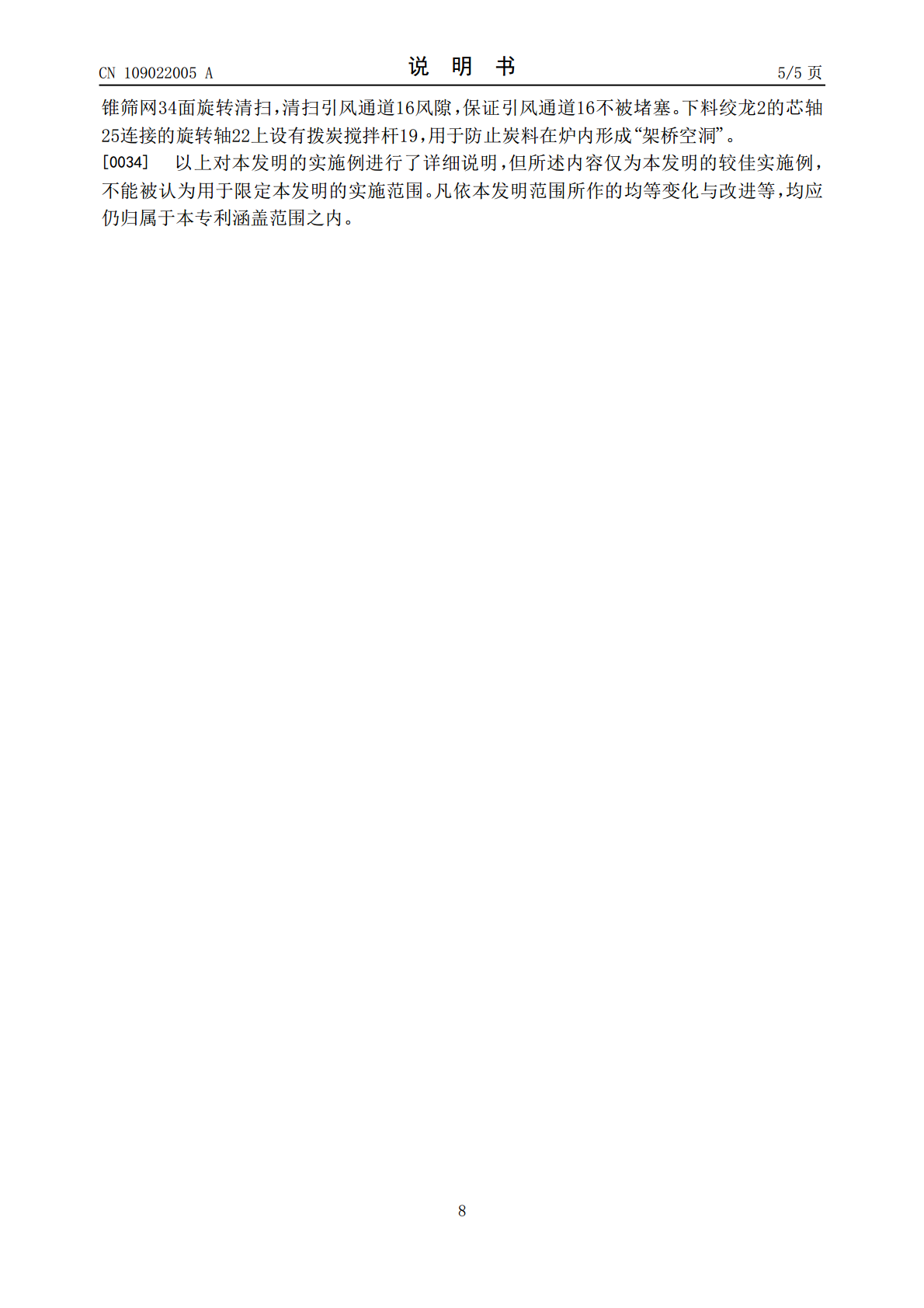

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109022005A(43)申请公布日2018.12.18(21)申请号201811187393.6(22)申请日2018.10.12(71)申请人湖北金日生态能源股份有限公司地址432600湖北省孝感市安陆市经济开发区工业园粮机南路(72)发明人常欢姚讲会李锦秀(51)Int.Cl.C10B53/02(2006.01)C10B1/02(2006.01)权利要求书2页说明书5页附图2页(54)发明名称一种连续式生物质炭化装置及生产方法(57)摘要本发明公开了一种连续式生物质炭化装置及生产方法，其特征在于：该装置包括炭化炉、进料输送机及出炭绞龙、尾气净化处理系统；炭化炉上设置储料斗，炭化炉内分别设置压料螺旋装置、炉体内胆、引风器、拨料搅拌装置；储料斗与压料螺旋装置之间安装限氧插板，引风器接尾气净化处理系统，炭化炉内接入补风管路；引风器包括引风通道、锥筛网、旋转清扫器；连续式生物质炭化生产方法，通过压料螺旋装置使炉内物料散布均匀并压紧，拨限氧插板调节限氧；炉体上补风管路送风补氧，引风器的锥筛网及旋转清扫器自动清扫净化，引风通道将从炉内尾气抽出，炭料经喷淋成炭输送，自动化连续制炭有效提高工作效率，降低工作强度，提高成炭产量，改善环境污染。CN109022005ACN109022005A权利要求书1/2页1.一种连续式生物质炭化装置，其特征在于：该装置包括炭化炉、进料输送机及出炭绞龙、尾气净化处理系统；所述炭化炉上设置储料斗，所述炭化炉内分别设置压料螺旋装置、炉体内胆、引风器、拨料搅拌装置；所述炭化炉内中心固装炉体内胆，所述炉体上面安装压料螺旋装置，所述炉体内胆下面分别安装引风器、拨料搅拌装置；所述储料斗安装压料螺旋装置上，所述储料斗与所述压料螺旋装置之间安装限氧插板，所述引风器接尾气净化处理系统。2.根据权利要求1所述的一种连续式生物质炭化装置，其特征在于：所述压料螺旋装置为螺旋轴上安装螺旋叶片。3.根据权利要求1所述的一种连续式生物质炭化装置，其特征在于：所述炭化炉内接入补风管路且可设置多层。4.根据权利要求1所述的一种连续式生物质炭化装置，其特征在于：所述引风器包括引风通道、锥筛网、旋转清扫器；其中，所述引风通道固装在炭化炉内并横向设置成隔空层，所述引风通道中心设置引风通道吸口；所述锥筛网固装在引风通道吸口上，所述旋转清扫器上设置清扫刷并套置在锥筛网内，所述清扫刷紧贴在锥筛网内面上，所述旋转清扫器上设置旋转轴带动清扫刷转动，所述引风通道外接尾气净化处理系统。5.根据权利要求1所述的一种连续式生物质炭化装置，其特征在于：所述炭化炉上部为直筒体、下部为倒椎体，所述拨炭搅拌装置设置在炭化炉下部倒椎体内，所述拨炭搅拌装置为旋转轴上安装拨炭搅拌杆，所述炭化炉底部设置沉炭室，所述沉炭室内设置芯轴及下料绞龙，所述沉炭室一侧对接出炭绞龙。6.根据权利要求5所述的一种连续式生物质炭化装置，其特征在于：所述旋转轴与芯轴连接且由芯轴带动下料绞龙、拨炭搅拌杆、旋转清扫器一起转动。7.根据权利要求5所述的一种连续式生物质炭化装置，其特征在于：所述芯轴为空心轴，所述芯轴下部旋转接头接入冷却循环水。8.根据权利要求5所述的一种连续式生物质炭化装置，其特征在于：所述下料绞龙和所述出炭绞龙上分别设置喷淋器。9.根据权利要求1所述的一种连续式生物质炭化装置，其特征在于：所述炭化炉上设置多个测温热电偶。10.一种连续式生物质炭化生产方法，其生产步骤如下：1)压料螺旋补料；炭化炉上部补料区域，进料输送机自动将生物质物料送入储料斗落入炭化炉内，炭化炉上部压料螺旋装置使物料散布均匀，持续加料直至物料加满整个炉体，螺旋输送将物料下压紧密，使炭化系统能够充分限氧，将储料斗内的物料充分引燃后，拨限氧插板调节限氧；2）生物质燃烧；炭化炉中部燃烧区域，炉体内充满生物质物料并进行限氧裂解燃烧，炉体侧面补风管路送风补氧，炭化炉体内中心设置的炉体内胆，使炭化物料分布截面呈圆环形在炉体内均匀燃烧，测温热电偶监测炭化炉内温度；开启尾气净化处理系统，引风器的锥筛网及旋转清扫器自动清扫净化，引风通道从炭化炉内抽吸出炭化过程中产生的带有可燃性气体的尾气，进行净化处理；3）成炭出料输出；炭化炉下部成炭区域，燃烧生成的生物炭落入炭化炉下部，拨炭搅拌装置拨炭炭料顺利下落，并逐步沉积至下料绞龙，炭料经水雾喷淋成炭，并由出炭绞龙将生2CN109022005A权利要求书2/2页成的生物炭从出炭口连续输送。3CN109022005A说明书1/5页一种连续式生物质炭化装置及生产方法技术领域[0001]本发明属于生物质加工领域，涉及生物质如农作物秸秆、谷壳、林业废弃物等炭化装置，具体地涉及一种连续式生物质炭化装置及生产方法。背景技术[00
