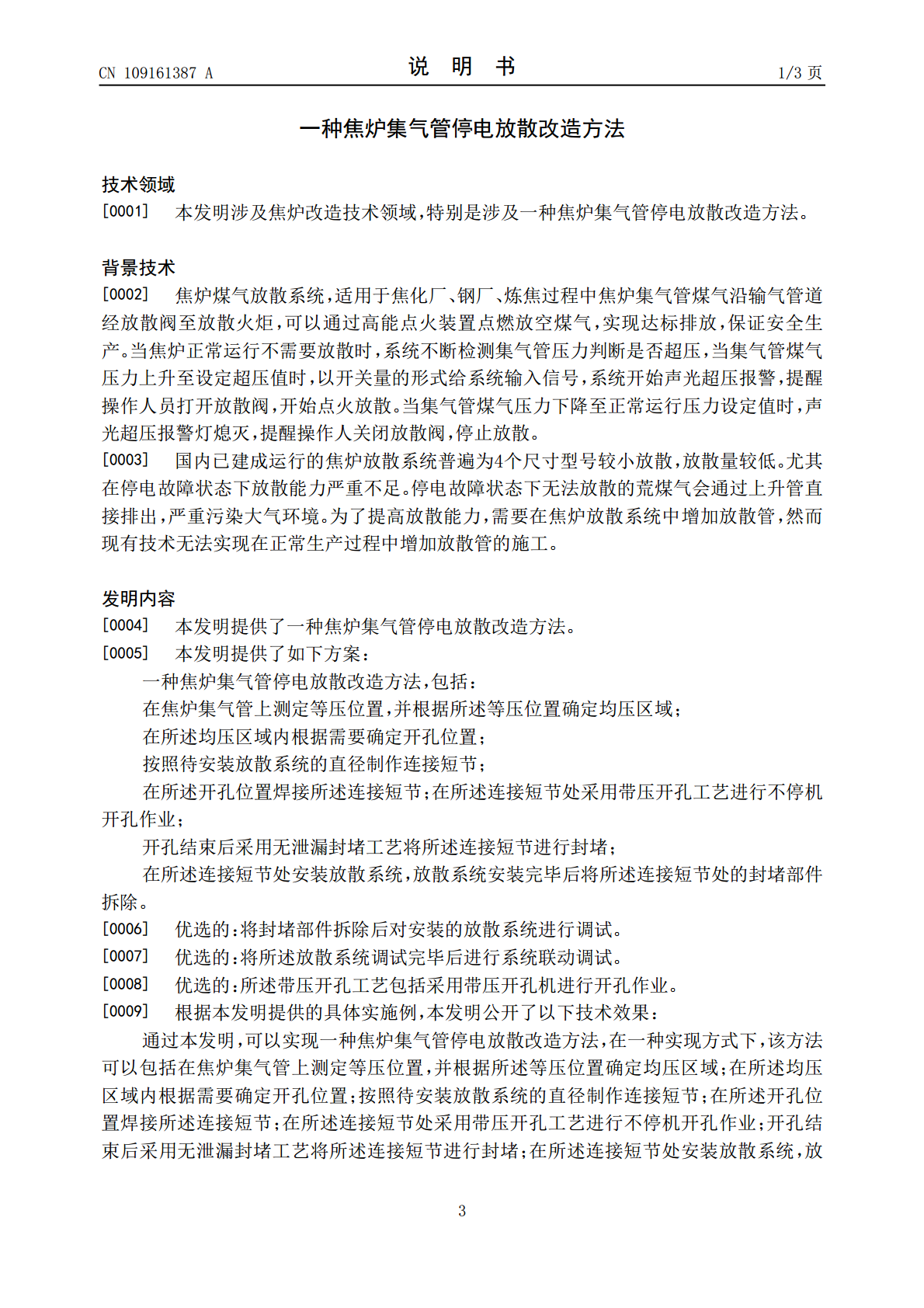

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109161387A(43)申请公布日2019.01.08(21)申请号201811220385.7(22)申请日2018.10.19(71)申请人山西鸿泰来科技有限公司地址030000山西省太原市尖草坪区向阳镇向阳村百发机械制造产业园2号车间南区(72)发明人武云(74)专利代理机构北京汇众通达知识产权代理事务所(普通合伙)11622代理人梁明升(51)Int.Cl.C10B41/08(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种焦炉集气管停电放散改造方法(57)摘要本发明公开了一种焦炉集气管停电放散改造方法，该方法包括在焦炉集气管上测定等压位置，并根据所述等压位置确定均压区域；在所述均压区域内根据需要确定开孔位置；按照待安装放散系统的直径制作连接短节；在所述开孔位置焊接所述连接短节。本申请提供的方法，在焦炉正常生产过程中在集气管上重新选位进行带压开孔，在不停机的情况下在开孔处重新设计安装相应型号的放散，最终达到故障状态下荒煤气全部经处理后排放。达到国家环保要求。很好的解决了国内焦炭行业普遍存在的焦炉停电故障状态下放散能力严重不足的情况。解决了焦炉在停电故障状态下荒煤气只能通过打开上升管的方式直接排放的问题，可以有效的杜绝焦炉荒煤气对大气环境的严重污染。CN109161387ACN109161387A权利要求书1/1页1.一种焦炉集气管停电放散改造方法，其特征在于，包括;在焦炉集气管上测定等压位置，并根据所述等压位置确定均压区域；在所述均压区域内根据需要确定开孔位置；按照待安装放散系统的直径制作连接短节；在所述开孔位置焊接所述连接短节；在所述连接短节处采用带压开孔工艺进行不停机开孔作业；开孔结束后采用无泄漏封堵工艺将所述连接短节进行封堵；在所述连接短节处安装放散系统，放散系统安装完毕后将所述连接短节处的封堵部件拆除。2.根据权利要求1所述的焦炉集气管停电放散改造方法，其特征在于，将封堵部件拆除后对安装的放散系统进行调试。3.根据权利要求2所述的焦炉集气管停电放散改造方法，其特征在于，将所述放散系统调试完毕后进行系统联动调试。4.根据权利要求1所述的焦炉集气管停电放散改造方法，其特征在于，所述带压开孔工艺包括采用带压开孔机进行开孔作业。2CN109161387A说明书1/3页一种焦炉集气管停电放散改造方法技术领域[0001]本发明涉及焦炉改造技术领域，特别是涉及一种焦炉集气管停电放散改造方法。背景技术[0002]焦炉煤气放散系统，适用于焦化厂、钢厂、炼焦过程中焦炉集气管煤气沿输气管道经放散阀至放散火炬，可以通过高能点火装置点燃放空煤气，实现达标排放，保证安全生产。当焦炉正常运行不需要放散时，系统不断检测集气管压力判断是否超压，当集气管煤气压力上升至设定超压值时，以开关量的形式给系统输入信号，系统开始声光超压报警，提醒操作人员打开放散阀，开始点火放散。当集气管煤气压力下降至正常运行压力设定值时，声光超压报警灯熄灭，提醒操作人关闭放散阀，停止放散。[0003]国内已建成运行的焦炉放散系统普遍为4个尺寸型号较小放散，放散量较低。尤其在停电故障状态下放散能力严重不足。停电故障状态下无法放散的荒煤气会通过上升管直接排出，严重污染大气环境。为了提高放散能力，需要在焦炉放散系统中增加放散管，然而现有技术无法实现在正常生产过程中增加放散管的施工。发明内容[0004]本发明提供了一种焦炉集气管停电放散改造方法。[0005]本发明提供了如下方案：一种焦炉集气管停电放散改造方法，包括：在焦炉集气管上测定等压位置，并根据所述等压位置确定均压区域；在所述均压区域内根据需要确定开孔位置；按照待安装放散系统的直径制作连接短节；在所述开孔位置焊接所述连接短节；在所述连接短节处采用带压开孔工艺进行不停机开孔作业；开孔结束后采用无泄漏封堵工艺将所述连接短节进行封堵；在所述连接短节处安装放散系统，放散系统安装完毕后将所述连接短节处的封堵部件拆除。[0006]优选的：将封堵部件拆除后对安装的放散系统进行调试。[0007]优选的：将所述放散系统调试完毕后进行系统联动调试。[0008]优选的：所述带压开孔工艺包括采用带压开孔机进行开孔作业。[0009]根据本发明提供的具体实施例，本发明公开了以下技术效果：通过本发明，可以实现一种焦炉集气管停电放散改造方法，在一种实现方式下，该方法可以包括在焦炉集气管上测定等压位置，并根据所述等压位置确定均压区域；在所述均压区域内根据需要确定开孔位置；按照待安装放散系统的直径制作连接短节；在所述开孔位置焊接所述连接短节；在所述连接短节处采用带压开孔工艺进行不停机开孔作业；开孔结束后采用无泄漏封堵工艺将所述连接短节进行封堵；在所述连接短节处
