软瓷连续式生产温度分区自动控制系统.pdf

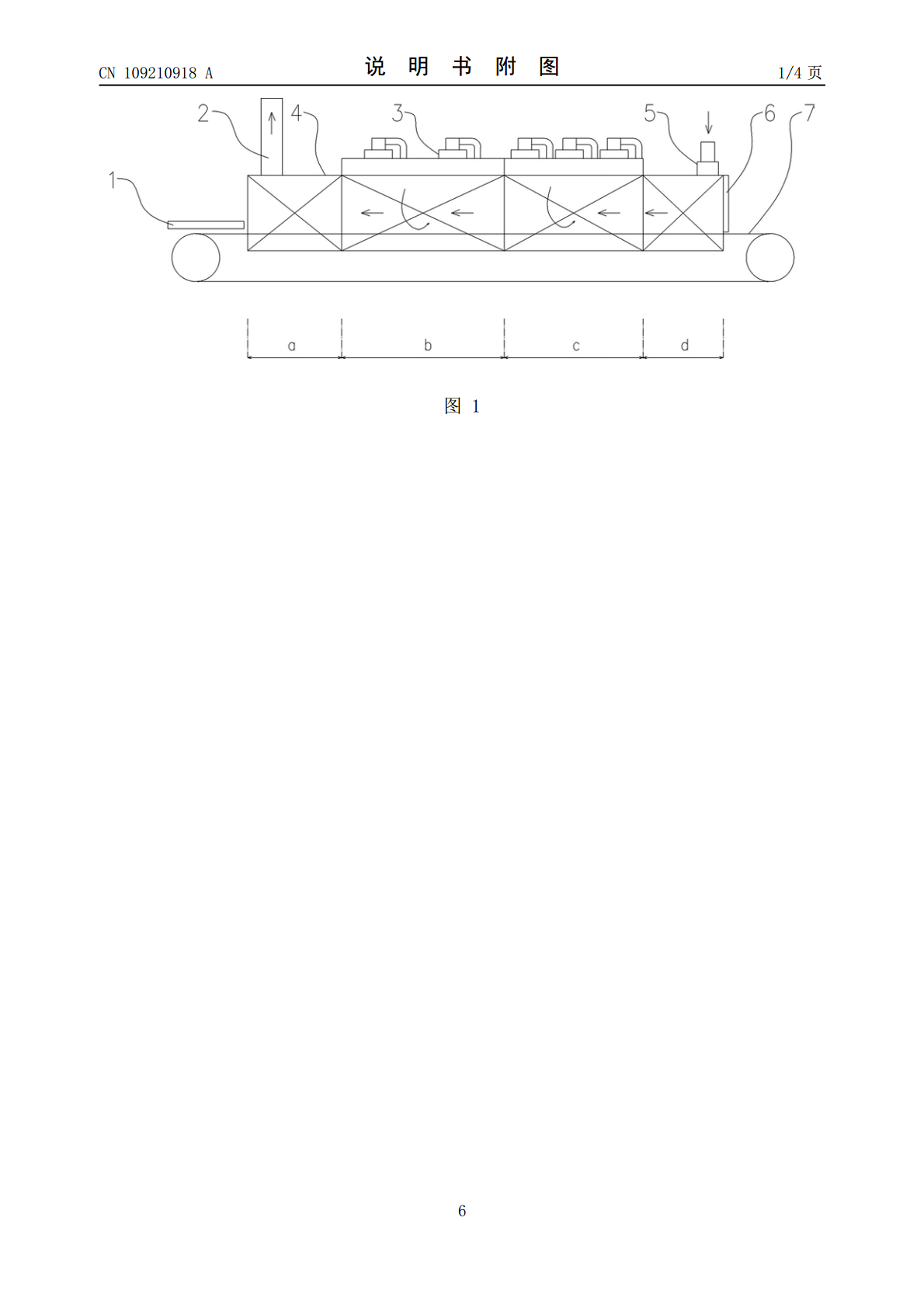

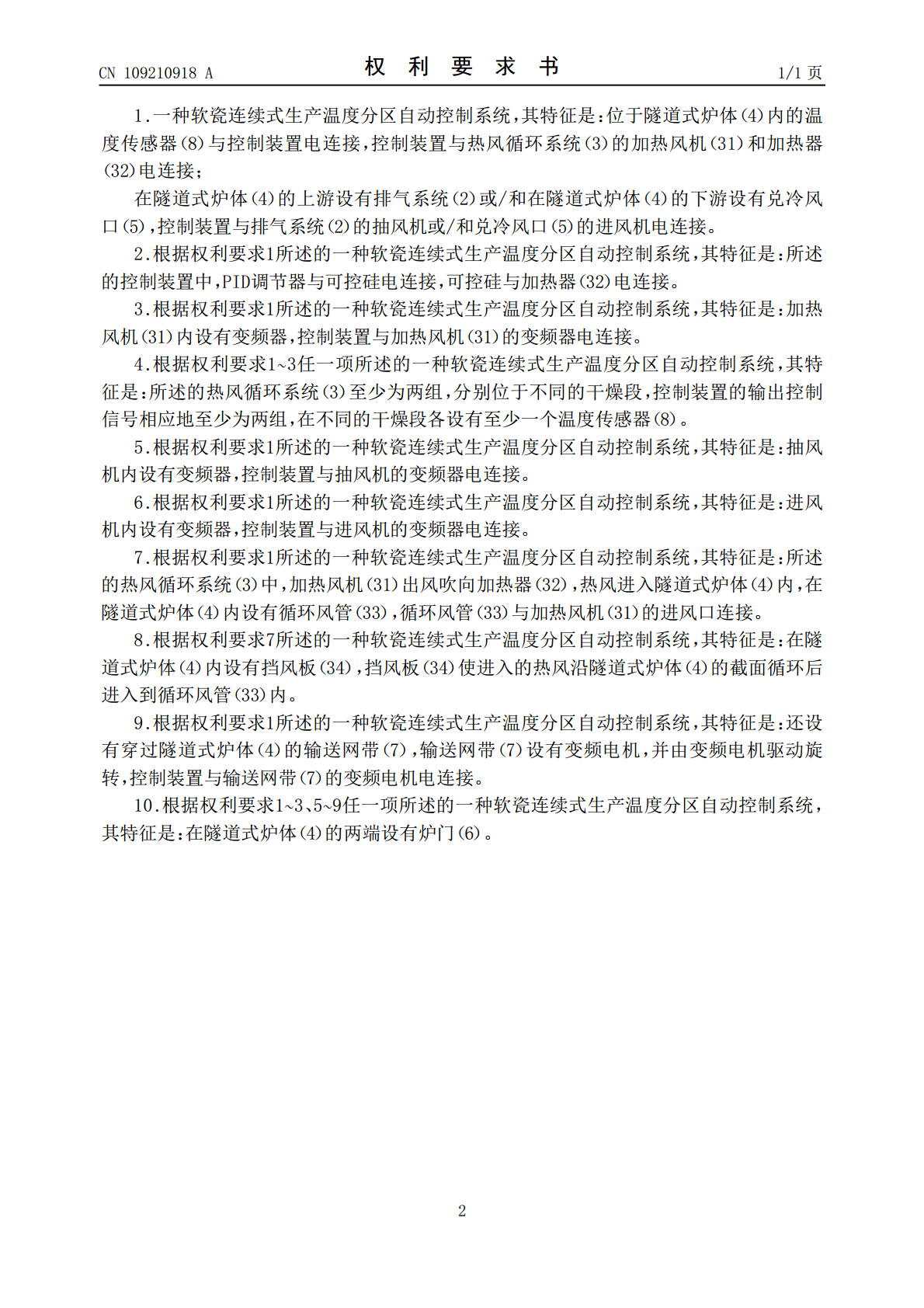

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109210918A(43)申请公布日2019.01.15(21)申请号201710530691.X(22)申请日2017.07.03(71)申请人湖北垚美软瓷有限公司地址443501湖北省宜昌市长阳经济开发区磨市园区特一号(72)发明人郭中华白晶臣郭和力(74)专利代理机构宜昌市慧宜专利商标代理事务所(特殊普通合伙)42226代理人彭娅(51)Int.Cl.F26B21/00(2006.01)权利要求书1页说明书3页附图4页(54)发明名称软瓷连续式生产温度分区自动控制系统(57)摘要本发明提供一种软瓷连续式生产温度分区自动控制系统，位于隧道式炉体内的温度传感器与控制装置电连接，控制装置与热风循环系统的加热风机和加热器电连接；在隧道式炉体的上游设有排气系统或/和在隧道式炉体的下游设有兑冷风口，控制装置与排气系统的抽风机或/和兑冷风口的进风机电连接。通过采用隧道式炉体的结构，配合沿断面循环的热风循环系统，和沿着轴向运行的冷却风，能够对隧道式炉体内的温度进行精确控制，以提高产品质量，降低能耗，以CN105222535A为代表的现有技术相比，在现有间歇式烘烤炉的基础上，单位平方米耗电减少40%。CN109210918ACN109210918A权利要求书1/1页1.一种软瓷连续式生产温度分区自动控制系统，其特征是：位于隧道式炉体（4）内的温度传感器（8）与控制装置电连接，控制装置与热风循环系统（3）的加热风机（31）和加热器（32）电连接；在隧道式炉体（4）的上游设有排气系统（2）或/和在隧道式炉体（4）的下游设有兑冷风口（5），控制装置与排气系统（2）的抽风机或/和兑冷风口（5）的进风机电连接。2.根据权利要求1所述的一种软瓷连续式生产温度分区自动控制系统，其特征是：所述的控制装置中，PID调节器与可控硅电连接，可控硅与加热器（32）电连接。3.根据权利要求1所述的一种软瓷连续式生产温度分区自动控制系统，其特征是：加热风机（31）内设有变频器，控制装置与加热风机（31）的变频器电连接。4.根据权利要求1~3任一项所述的一种软瓷连续式生产温度分区自动控制系统，其特征是：所述的热风循环系统（3）至少为两组，分别位于不同的干燥段，控制装置的输出控制信号相应地至少为两组，在不同的干燥段各设有至少一个温度传感器（8）。5.根据权利要求1所述的一种软瓷连续式生产温度分区自动控制系统，其特征是：抽风机内设有变频器，控制装置与抽风机的变频器电连接。6.根据权利要求1所述的一种软瓷连续式生产温度分区自动控制系统，其特征是：进风机内设有变频器，控制装置与进风机的变频器电连接。7.根据权利要求1所述的一种软瓷连续式生产温度分区自动控制系统，其特征是：所述的热风循环系统（3）中，加热风机（31）出风吹向加热器（32），热风进入隧道式炉体（4）内，在隧道式炉体（4）内设有循环风管（33），循环风管（33）与加热风机（31）的进风口连接。8.根据权利要求7所述的一种软瓷连续式生产温度分区自动控制系统，其特征是：在隧道式炉体（4）内设有挡风板（34），挡风板（34）使进入的热风沿隧道式炉体（4）的截面循环后进入到循环风管（33）内。9.根据权利要求1所述的一种软瓷连续式生产温度分区自动控制系统，其特征是：还设有穿过隧道式炉体（4）的输送网带（7），输送网带（7）设有变频电机，并由变频电机驱动旋转，控制装置与输送网带（7）的变频电机电连接。10.根据权利要求1~3、5~9任一项所述的一种软瓷连续式生产温度分区自动控制系统，其特征是：在隧道式炉体（4）的两端设有炉门（6）。2CN109210918A说明书1/3页软瓷连续式生产温度分区自动控制系统技术领域[0001]本发明涉及软瓷生产领域，特别是一种软瓷连续式生产温度分区自动控制系统。背景技术[0002]软瓷建筑材料，又称为MCM建筑装饰材料，主要利用方解石、硅石加工企业的尾矿粉以及电解锰企业的尾渣，添加水泥和其它高分子材料，经改性加工成型的一种新型建筑材料，可仿制出各种颜色、各种图案的柔性装饰材料，可仿木、仿石材、仿劈开砖、仿陶瓷的纹理。以替代瓷砖、涂料、真石漆和天然石材饰面。具有外观效果佳，成本较低，环境友好无污染的优点。例如中国专利文献CN104405096A即公开了一种保温装饰仿石砂砾岩的一步法制备方法。中国专利文献CN103359995A公开了一种利用红莲湖淤泥制备环保柔性软瓷饰面砖的方法。[0003]在软瓷生产过程中有一道干燥工序，在该工序中，需要将软瓷加热干燥，但是现有并无用于连续生产的干燥设备。发明内容[0004]本发明所要解决的技术问题是提供一种软瓷连续式生产温度分区自动控制系统,能够通过控制热风循环系统来控制隧道式炉体
