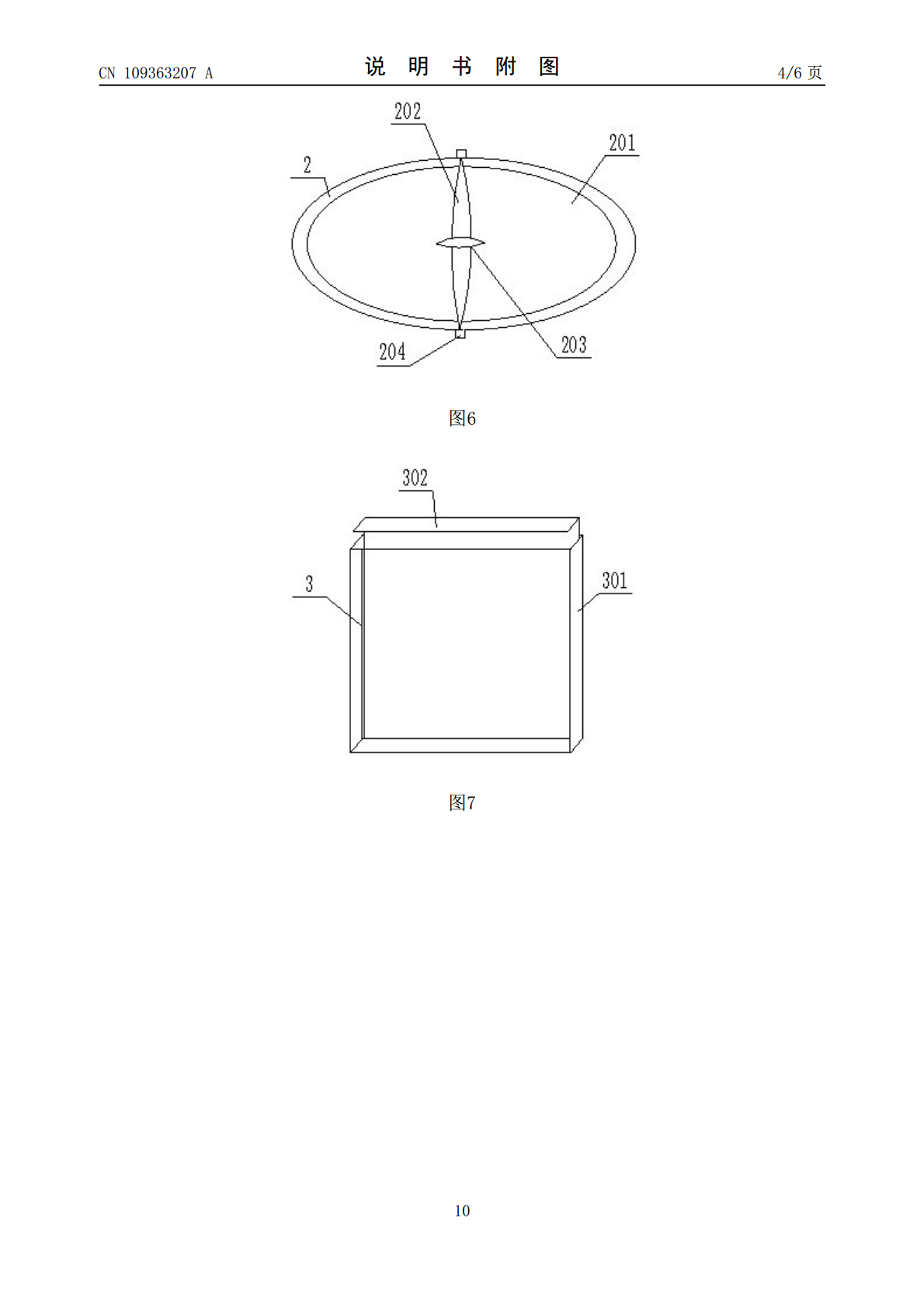

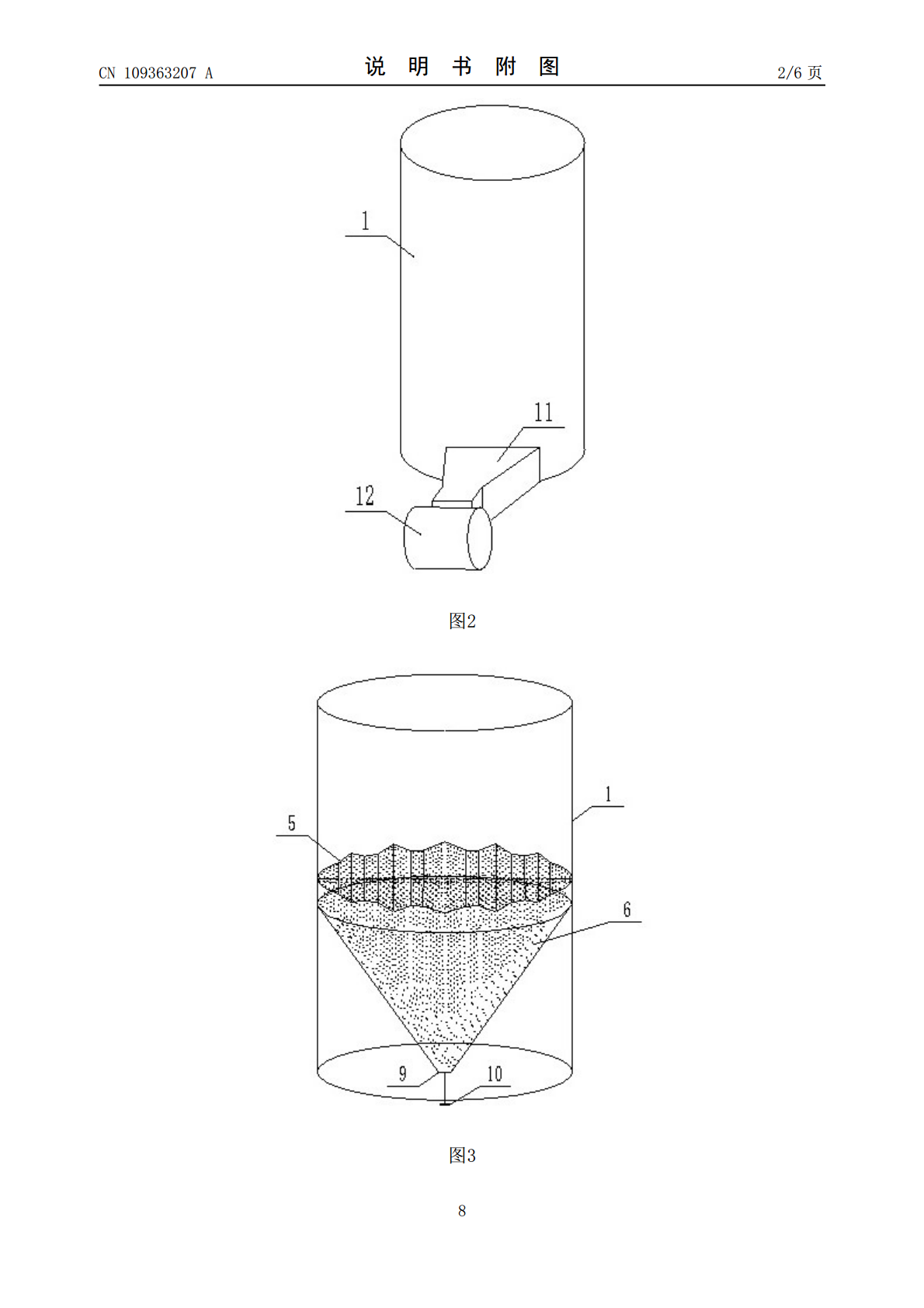

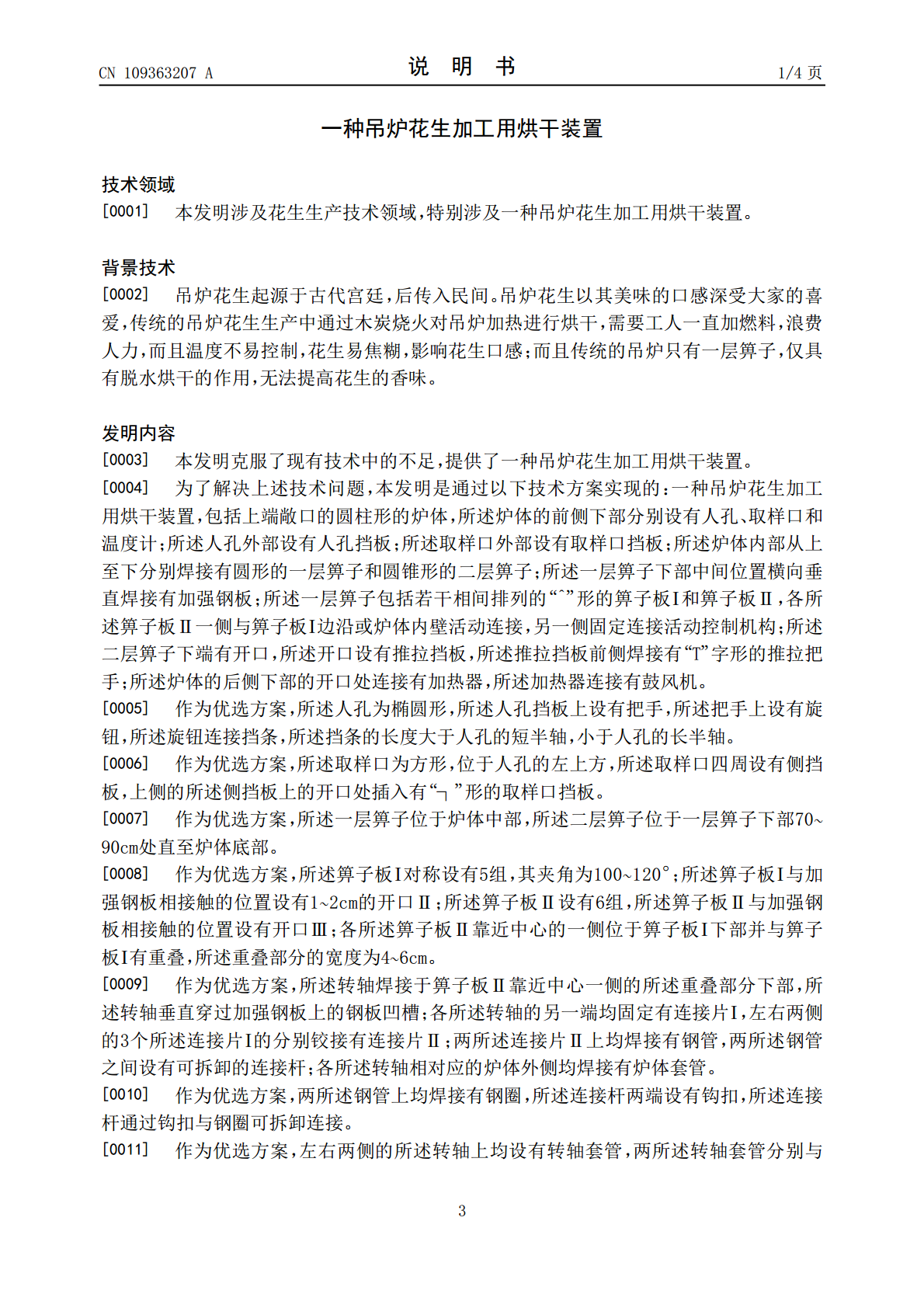

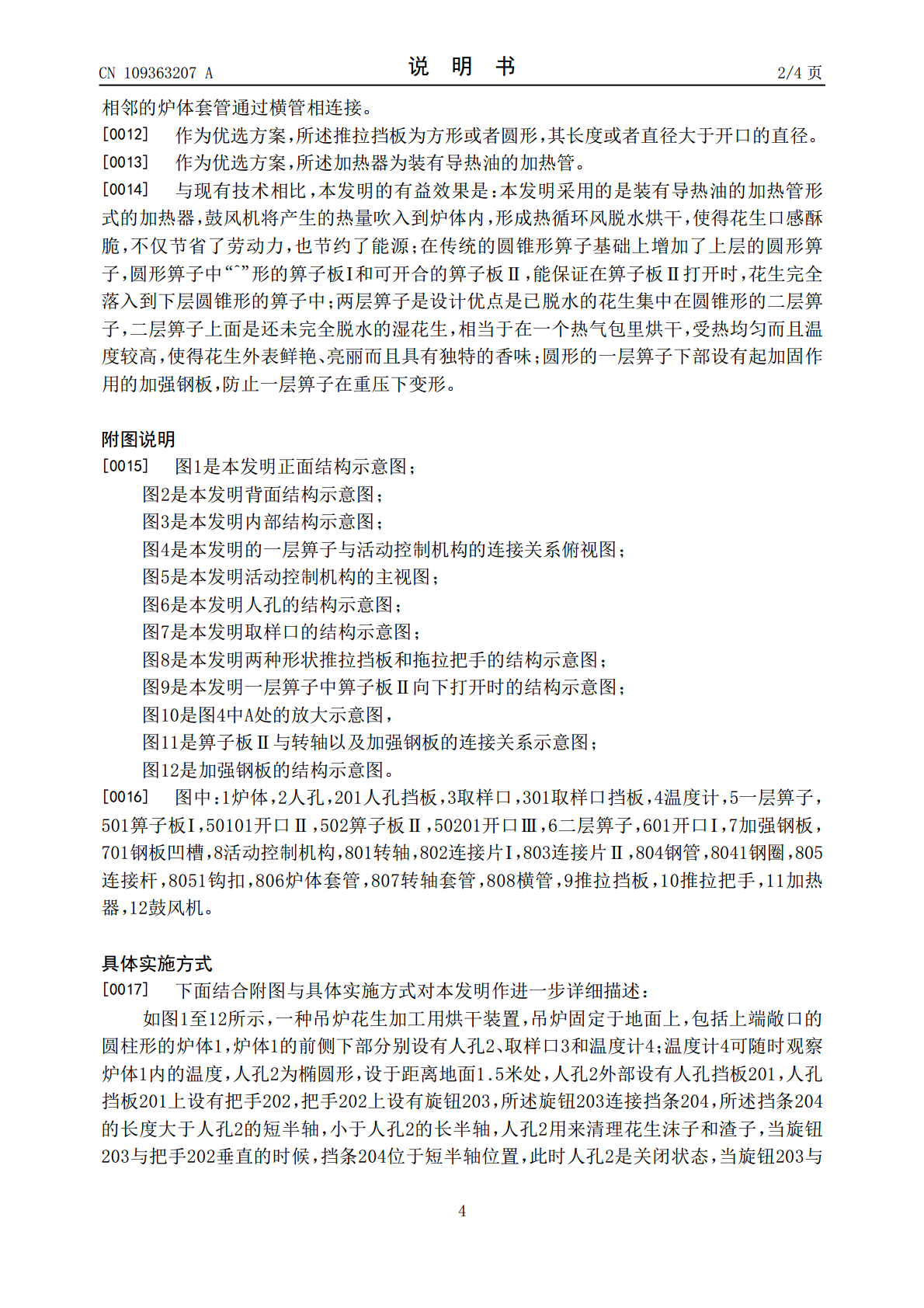

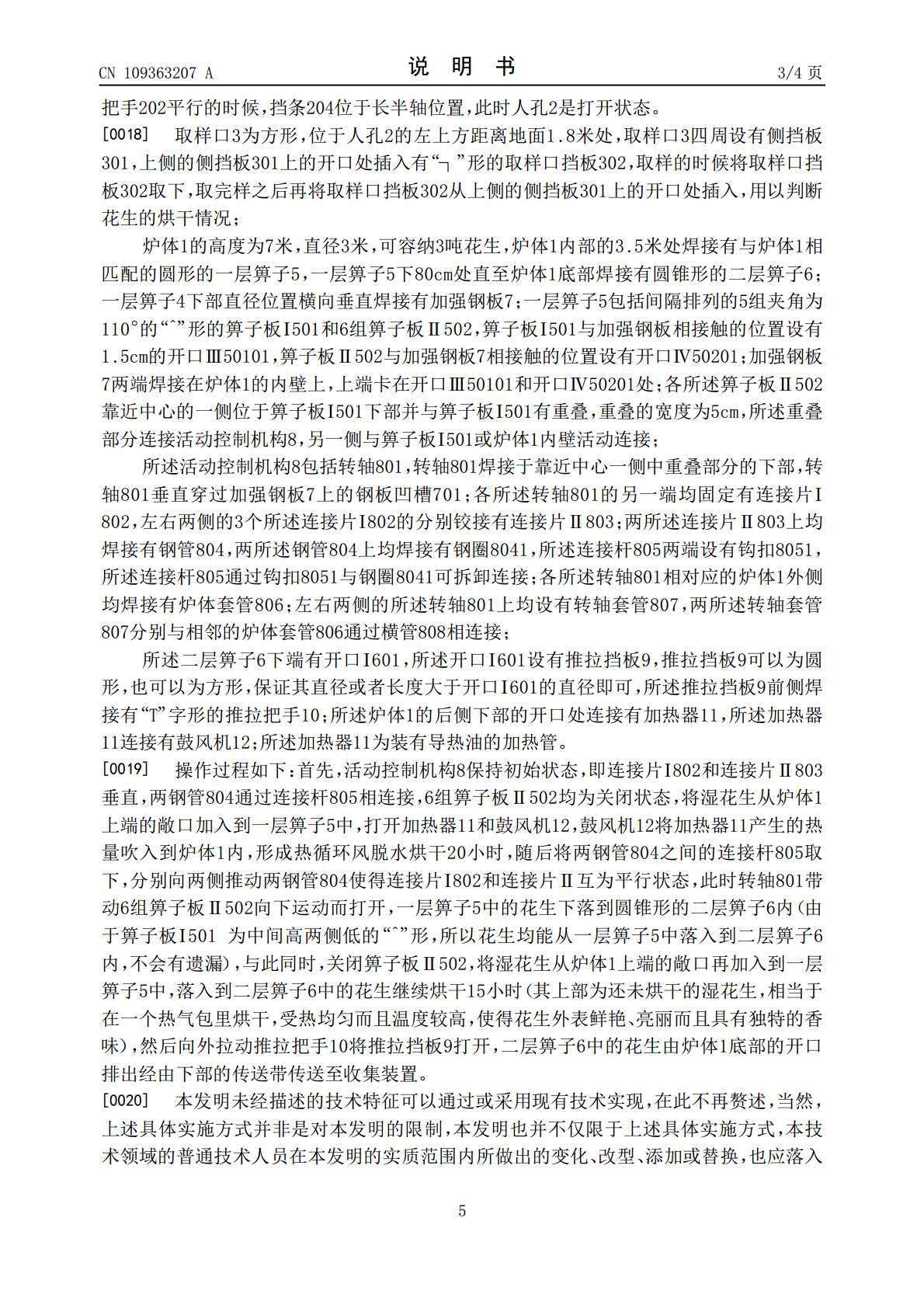

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109363207A(43)申请公布日2019.02.22(21)申请号201811247296.1(22)申请日2018.10.25(71)申请人山东沙土食品工业有限公司地址274000山东省菏泽市牡丹区沙土镇(72)发明人王在良赵聚山段瑞新付进山(74)专利代理机构济南泉城专利商标事务所37218代理人张贵宾(51)Int.Cl.A23N12/08(2006.01)A23N12/12(2006.01)权利要求书1页说明书4页附图6页(54)发明名称一种吊炉花生加工用烘干装置(57)摘要本发明涉及花生生产技术领域，特别涉及一种吊炉花生加工用烘干装置，包括炉体，所述炉体的前侧下部分别设有人孔、取样口和温度计；所述炉体内部从上至下分别焊接有圆形的一层箅子和圆锥形的二层箅子；所述一层箅子包括焊“^”形的箅子板Ⅰ和箅子板Ⅱ，各所述箅子板Ⅱ连接活动控制机构；所述二层箅子下端有开口，所述开口设有推拉挡板，所述推拉挡板前侧焊接有“T”字形的推拉把手；所述炉体的后侧下部的开口处连接有加热器，所述加热器连接有鼓风机。本发明采用的是装有导热油的加热管形式的加热器，提高了花生口感，节省了劳动力和能源；两层的箅子设计使得花生外表鲜艳、亮丽而且具有独特的香味而且放料干净，不会出现花生残留。CN109363207ACN109363207A权利要求书1/1页1.一种吊炉花生加工用烘干装置，包括上端敞口的圆柱形的炉体（1），其特征在于：所述炉体（1）的前侧下部分别设有人孔（2）、取样口（3）和温度计（4）；所述人孔（2）外部设有人孔挡板（201）；所述取样口（3）外部设有取样口挡板（302）；所述炉体（1）内部从上至下分别焊接有圆形的一层箅子（5）和圆锥形的二层箅子（6）；所述一层箅子（4）下部中间位置横向垂直焊接有加强钢板（7）；所述一层箅子（5）包括若干相间排列的“^”形的箅子板Ⅰ（501）和箅子板Ⅱ（502），各所述箅子板Ⅱ（502）一侧与箅子板Ⅰ（501）边沿或炉体（1）内壁活动连接，另一侧固定连接活动控制机构（8）；所述二层箅子（6）下端有开口Ⅰ（601），所述开口Ⅰ（601）设有推拉挡板（9），所述推拉挡板（9）前侧焊接有“T”字形的推拉把手（10）；所述炉体（1）的后侧下部的开口处连接有加热器（11），所述加热器（11）连接有鼓风机（12）。2.根据权利要求1所述的吊炉花生加工用烘干装置，其特征在于：所述人孔（2）为椭圆形，所述人孔挡板（201）上设有把手（202），所述把手（202）上设有旋钮（203），所述旋钮（203）连接挡条（204），所述挡条（204）的长度大于人孔（2）的短半轴，小于人孔（2）的长半轴。3.根据权利要求1所述的吊炉花生加工用烘干装置，其特征在于：所述取样口（3）为方形，位于人孔（2）的左上方，所述取样口（3）四周设有侧挡板（301），上侧的所述侧挡板（301）上的开口处插入有“┐”形的取样口挡板（302）。4.根据权利要求1所述的吊炉花生加工用烘干装置，其特征在于：所述一层箅子（5）位于炉体（1）中部，所述二层箅子（6）位于一层箅子（5）下部70~90cm处直至炉体（1）底部。5.根据权利要求1所述的吊炉花生加工用烘干装置，其特征在于：所述箅子板Ⅰ（501）对称设有5组，其夹角为100~120°；所述箅子板Ⅰ（501）与加强钢板（7）相接触的位置设有1~2cm的开口Ⅱ（50101）；所述箅子板Ⅱ（502）设有6组，所述箅子板Ⅱ（502）与加强钢板（7）相接触的位置设有开口Ⅲ（50201）；各所述箅子板Ⅱ（502）靠近中心的一侧位于箅子板Ⅰ（501）下部并与箅子板Ⅰ（501）有重叠，所述重叠部分的宽度为4~6cm。6.根据权利要求1所述的吊炉花生加工用烘干装置，其特征在于：所述活动控制机构（8）包括转轴（801），所述转轴（801）焊接于箅子板Ⅱ（502）靠近中心一侧的所述重叠部分下部，所述转轴（801）垂直穿过加强钢板（7）上的钢板凹槽（701）；各所述转轴（801）的另一端均固定有连接片Ⅰ（802），左右两侧的3个所述连接片Ⅰ（802）的分别铰接有连接片Ⅱ（803）；两所述连接片Ⅱ（803）上均焊接有钢管（804），两所述钢管（804）之间设有可拆卸的连接杆（805）；各所述转轴（801）相对应的炉体（1）外侧均焊接有炉体套管（806）。7.根据权利要求6所述的吊炉花生加工用烘干装置，其特征在于：两所述钢管（804）上均焊接有钢圈（8041），所述连接杆（805）两端设有钩扣（8051），所述连接杆（805）通过钩扣（8051）与钢圈（8041）可拆卸连接。8.根据权利要求6所述的吊炉花生加工用烘干装置，其特征在于：左右两侧的所述转轴（
