一种高强度CFB锅炉高铝耐火可塑料.pdf

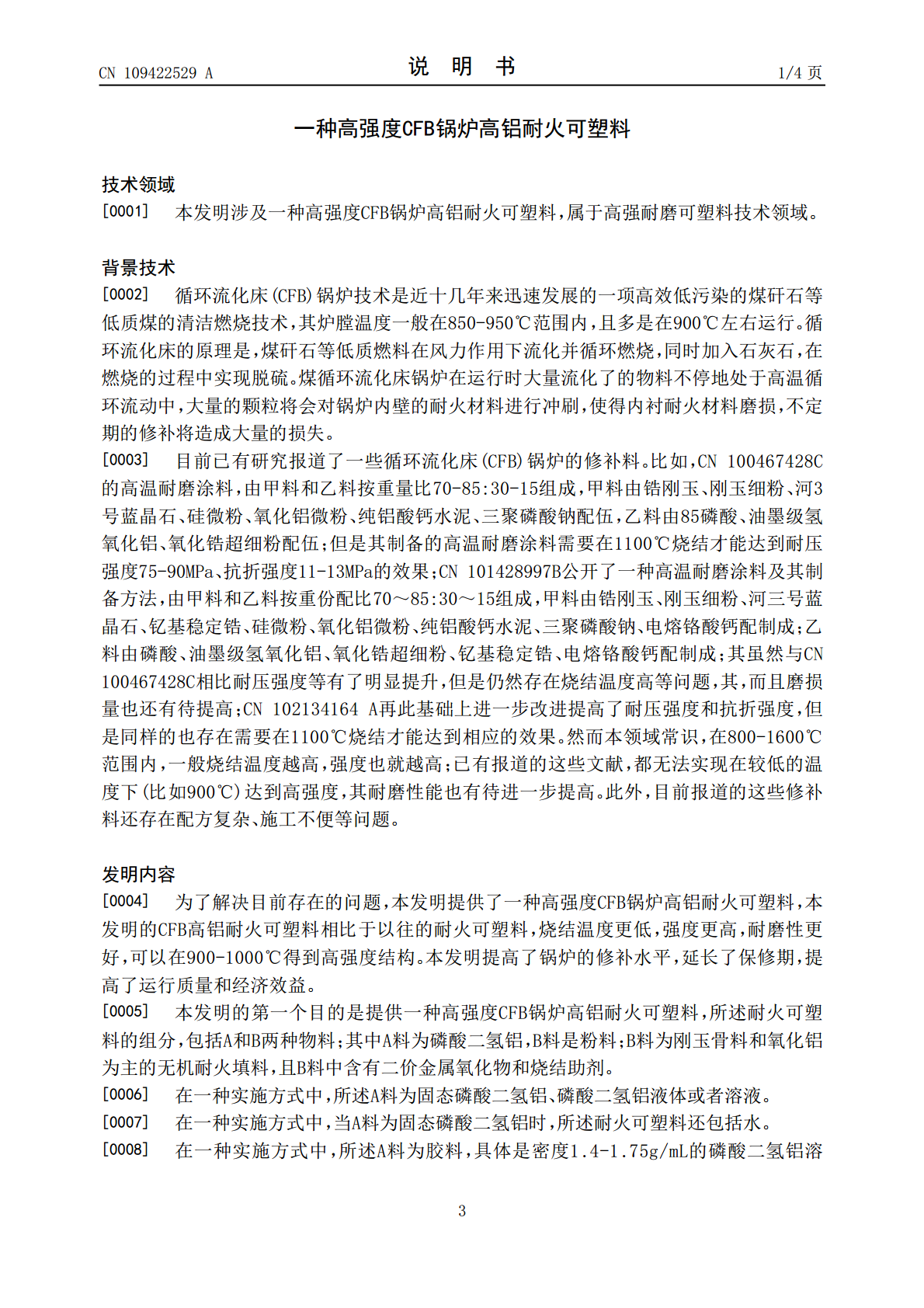

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109422529A(43)申请公布日2019.03.05(21)申请号201710732690.3(22)申请日2017.08.24(71)申请人江南大学地址214122江苏省无锡市蠡湖大道1800号(72)发明人魏慧贤蒋严伟(74)专利代理机构哈尔滨市阳光惠远知识产权代理有限公司23211代理人张勇(51)Int.Cl.C04B35/101(2006.01)C04B35/64(2006.01)权利要求书1页说明书4页(54)发明名称一种高强度CFB锅炉高铝耐火可塑料(57)摘要本发明公开了一种高强度CFB锅炉高铝耐火可塑料，属于高强耐磨可塑料技术领域。本发明的耐火可塑料可以在900℃范围下达到高强度；经900℃煅烧3小时后，经测试，抗压强度稳定达到了190-210MPa，抗折强度稳定达到了33-38MPa；相比于传统的CFB耐火可塑料，本发明的耐火可塑料的强度得到了很大的提升。本发明的耐火可塑料施工方便，适于工业应用。CN109422529ACN109422529A权利要求书1/1页1.一种高强度CFB锅炉高铝耐火可塑料，其特征在于，所述耐火可塑料的组分包括A和B两种物料；其中A料为磷酸二氢铝，B料是粉料；B料为刚玉骨料和氧化铝为主的无机耐火填料，且B料中含有二价金属氧化物和烧结助剂。2.根据权利要求1所述的高铝耐火可塑料，其特征在于，所述A料为胶料，具体是密度1.4-1.75g/mL的磷酸二氢铝溶液，B料与A料胶料的重量比为100:16-100:26。3.根据权利要求1所述的高铝耐火可塑料，其特征在于，所述A料为固态磷酸二氢铝、磷酸二氢铝液体或者溶液。4.根据权利要求1所述的高铝耐火可塑料，其特征在于，所述二价金属氧化物为氧化锌、氧化镁、氧化锆、氧化铜、氧化钙等中的任意一种或者多种。5.根据权利要求1所述的高铝耐火可塑料，其特征在于，所述烧结助剂为钨酸钠、偏铝酸钠中的任意一种或者多种。6.根据权利要求1所述的高铝耐火可塑料，其特征在于，所述刚玉骨料含量占B料的40％-80％，氧化铝含量占B料的15％-50％。7.根据权利要求1所述的高铝耐火可塑料，其特征在于，所述耐火可塑料中主要包括A料和B料，且B料与A料的重量比为100:16-100:26；A料为密度1.4-1.75g/mL的磷酸二氢铝溶液；B料主要包括粒径1-3mm的刚玉骨料0-20份、粒径小于1mm的刚玉骨料40-60份、氧化铝30-40份、硅灰4-8份、水泥1-2份、二价金属氧化物2-5份、烧结助剂0.5-5份。8.权利要求1所述耐火可塑料的制备方法，其特征在于，所述方法是将固体A料和B料，或者还有水，按照一定比例混合均匀。9.权利要求1～8任一所述的耐火可塑料的使用方法，其特征在于，是将A料和B料以一定的比例混合搅拌均匀后，涂抹在需要修补的部位，随锅炉的升温烧结。10.权利要求1～8任一所述的耐火可塑料的应用，所述应用包括用于循环流化床锅炉的修补。2CN109422529A说明书1/4页一种高强度CFB锅炉高铝耐火可塑料技术领域[0001]本发明涉及一种高强度CFB锅炉高铝耐火可塑料，属于高强耐磨可塑料技术领域。背景技术[0002]循环流化床(CFB)锅炉技术是近十几年来迅速发展的一项高效低污染的煤矸石等低质煤的清洁燃烧技术，其炉膛温度一般在850-950℃范围内，且多是在900℃左右运行。循环流化床的原理是，煤矸石等低质燃料在风力作用下流化并循环燃烧，同时加入石灰石，在燃烧的过程中实现脱硫。煤循环流化床锅炉在运行时大量流化了的物料不停地处于高温循环流动中，大量的颗粒将会对锅炉内壁的耐火材料进行冲刷，使得内衬耐火材料磨损，不定期的修补将造成大量的损失。[0003]目前已有研究报道了一些循环流化床(CFB)锅炉的修补料。比如，CN100467428C的高温耐磨涂料，由甲料和乙料按重量比70-85:30-15组成，甲料由锆刚玉、刚玉细粉、河3号蓝晶石、硅微粉、氧化铝微粉、纯铝酸钙水泥、三聚磷酸钠配伍，乙料由85磷酸、油墨级氢氧化铝、氧化锆超细粉配伍；但是其制备的高温耐磨涂料需要在1100℃烧结才能达到耐压强度75-90MPa、抗折强度11-13MPa的效果；CN101428997B公开了一种高温耐磨涂料及其制备方法，由甲料和乙料按重份配比70～85:30～15组成，甲料由锆刚玉、刚玉细粉、河三号蓝晶石、钇基稳定锆、硅微粉、氧化铝微粉、纯铝酸钙水泥、三聚磷酸钠、电熔铬酸钙配制成；乙料由磷酸、油墨级氢氧化铝、氧化锆超细粉、钇基稳定锆、电熔铬酸钙配制成；其虽然与CN100467428C相比耐压强度等有了明显提升，但是仍然存在烧结温度高等问题，其，而且磨损量也还有待提高；CN102134164A
