一种高效环境烟气净化系统.pdf

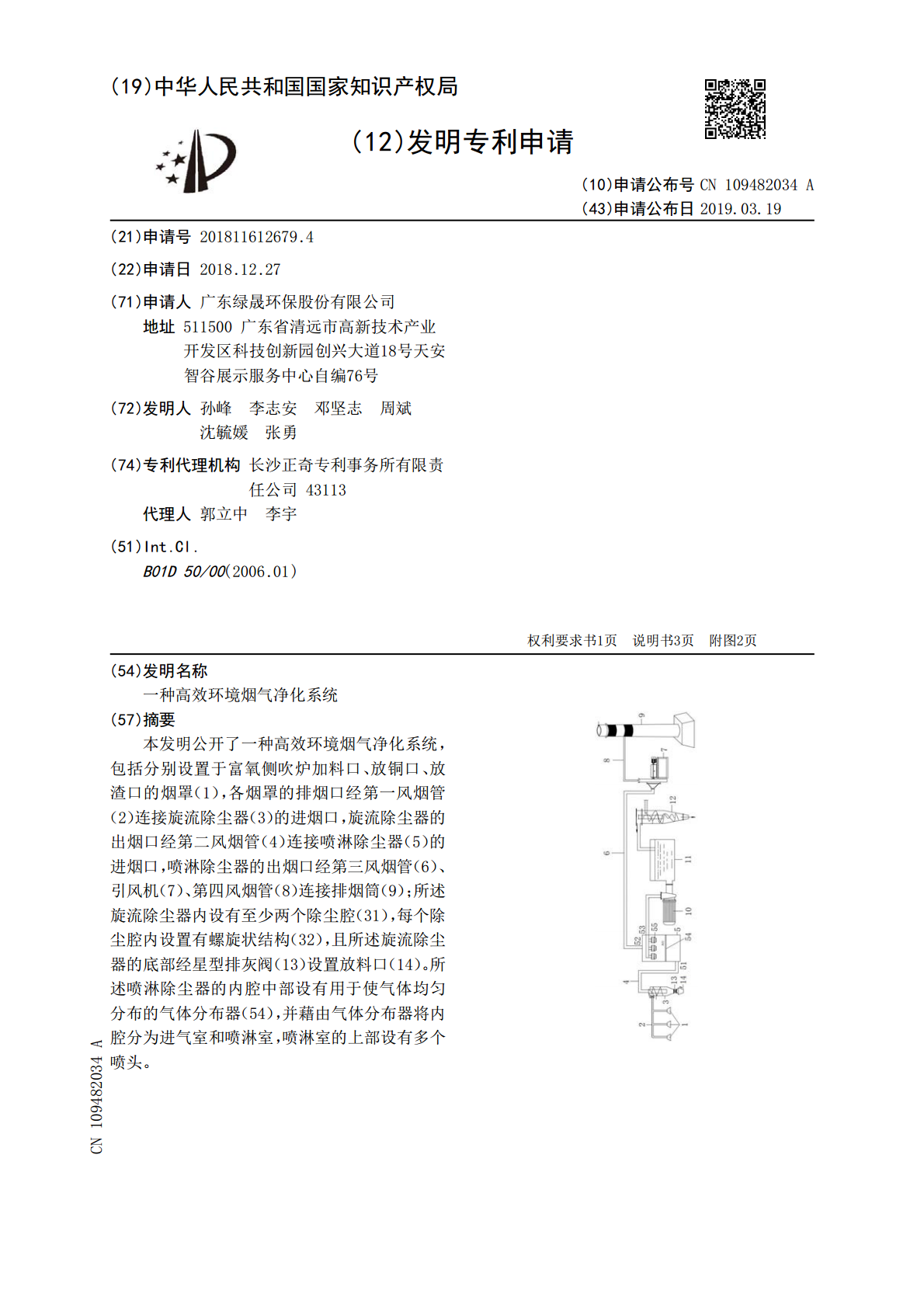

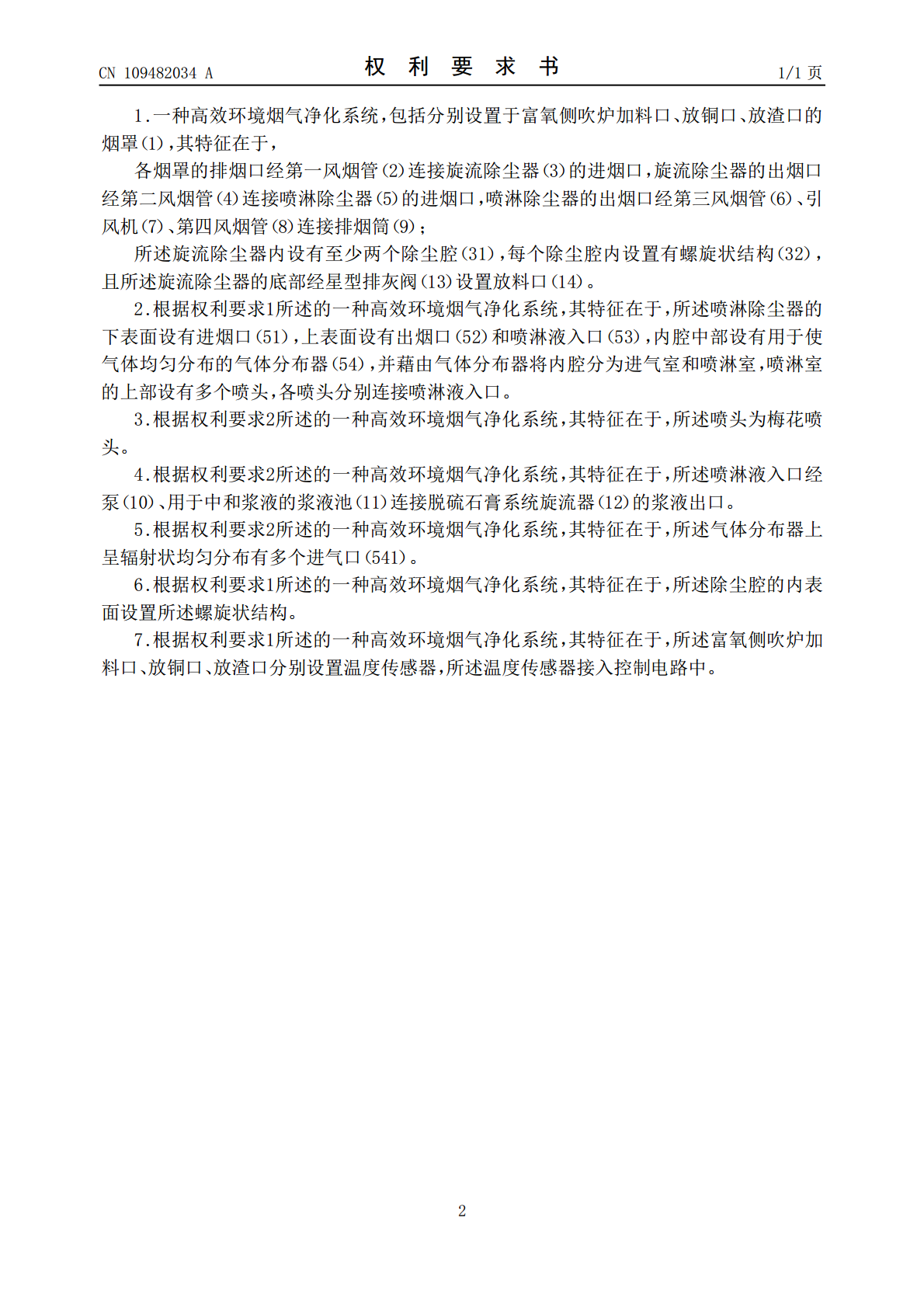

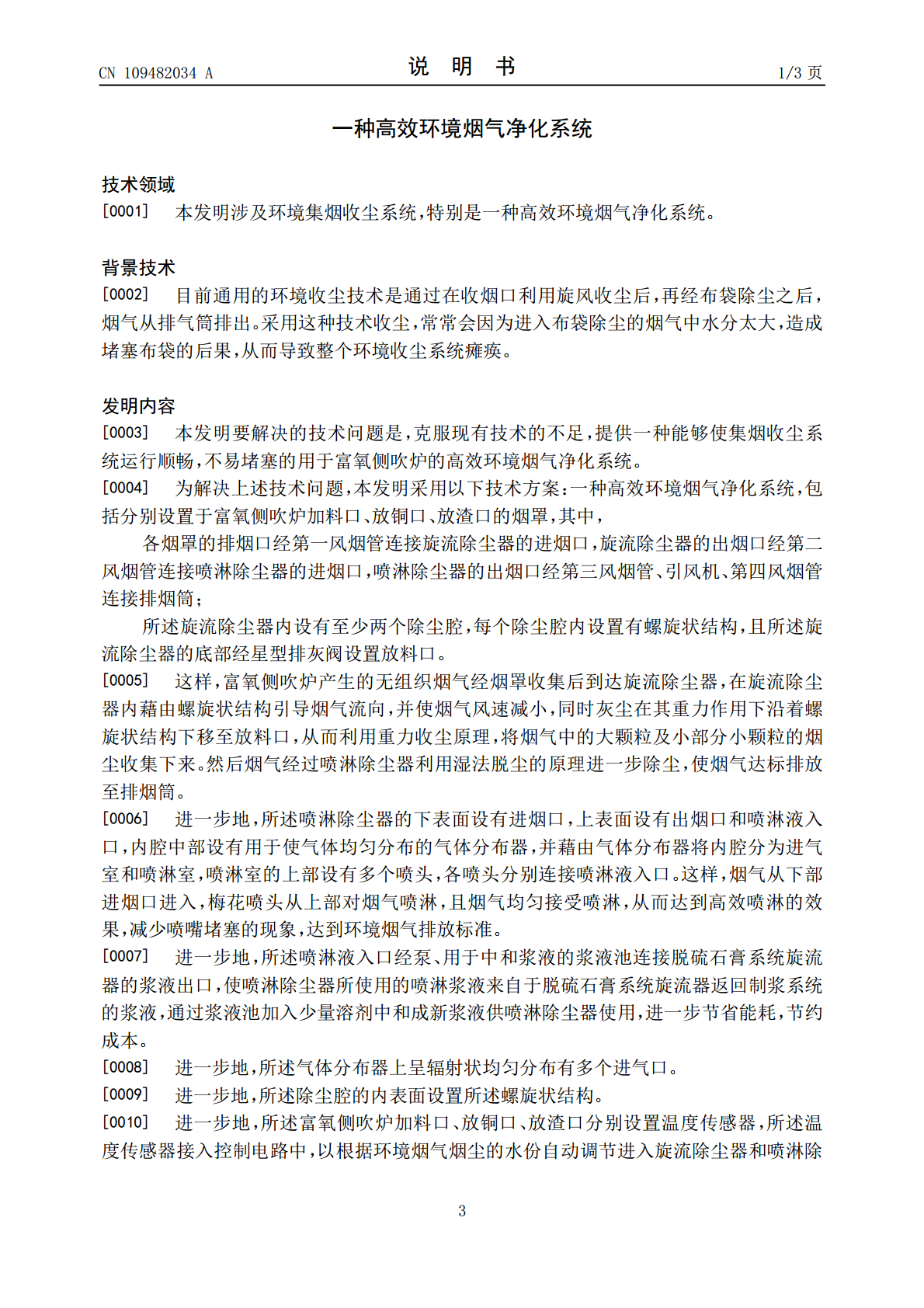

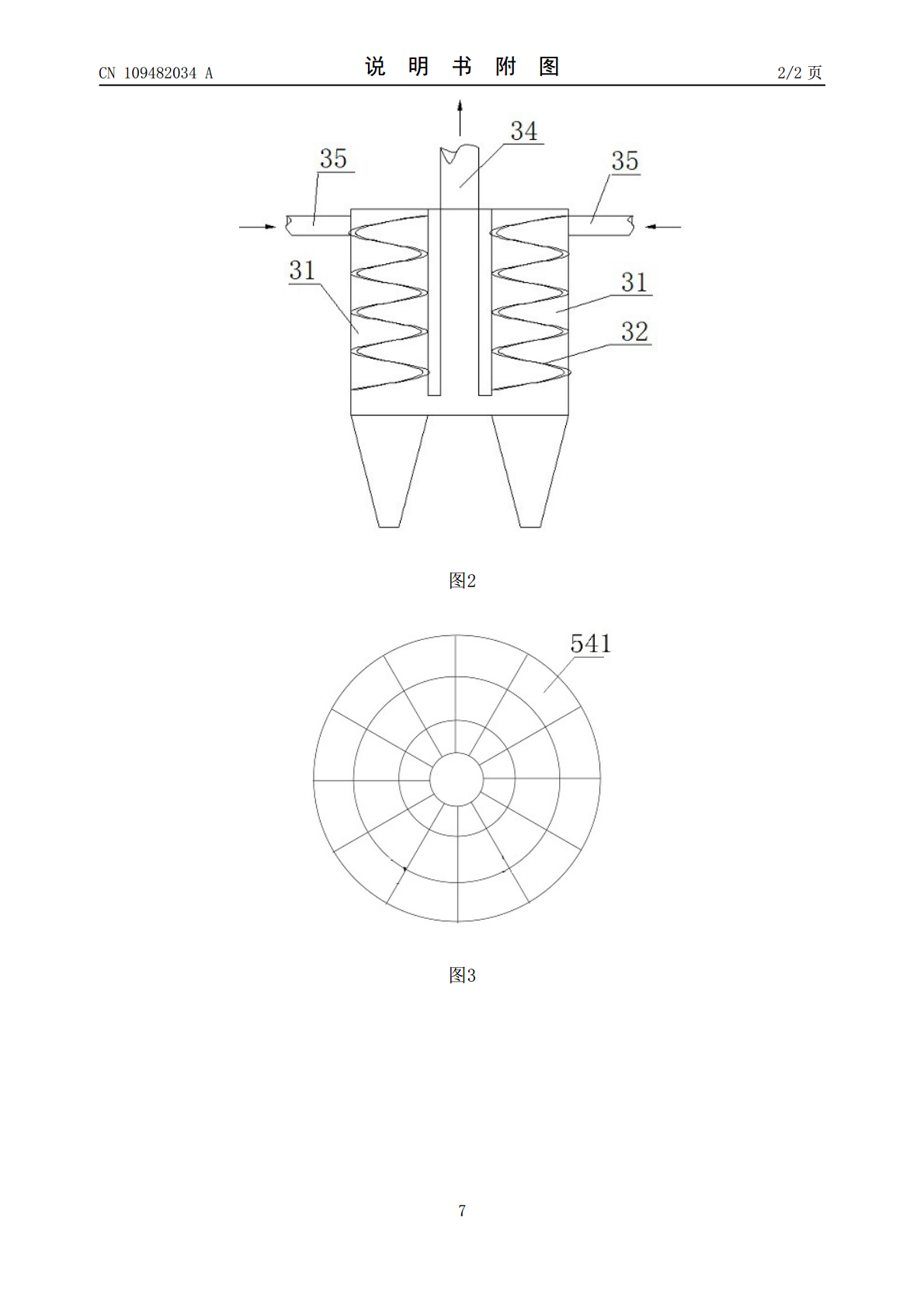

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109482034A(43)申请公布日2019.03.19(21)申请号201811612679.4(22)申请日2018.12.27(71)申请人广东绿晟环保股份有限公司地址511500广东省清远市高新技术产业开发区科技创新园创兴大道18号天安智谷展示服务中心自编76号(72)发明人孙峰李志安邓坚志周斌沈毓媛张勇(74)专利代理机构长沙正奇专利事务所有限责任公司43113代理人郭立中李宇(51)Int.Cl.B01D50/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种高效环境烟气净化系统(57)摘要本发明公开了一种高效环境烟气净化系统，包括分别设置于富氧侧吹炉加料口、放铜口、放渣口的烟罩（1），各烟罩的排烟口经第一风烟管（2）连接旋流除尘器（3）的进烟口，旋流除尘器的出烟口经第二风烟管（4）连接喷淋除尘器（5）的进烟口，喷淋除尘器的出烟口经第三风烟管（6）、引风机（7）、第四风烟管（8）连接排烟筒（9）；所述旋流除尘器内设有至少两个除尘腔（31），每个除尘腔内设置有螺旋状结构（32），且所述旋流除尘器的底部经星型排灰阀（13）设置放料口（14）。所述喷淋除尘器的内腔中部设有用于使气体均匀分布的气体分布器（54），并藉由气体分布器将内腔分为进气室和喷淋室，喷淋室的上部设有多个喷头。CN109482034ACN109482034A权利要求书1/1页1.一种高效环境烟气净化系统，包括分别设置于富氧侧吹炉加料口、放铜口、放渣口的烟罩（1），其特征在于，各烟罩的排烟口经第一风烟管（2）连接旋流除尘器（3）的进烟口，旋流除尘器的出烟口经第二风烟管（4）连接喷淋除尘器（5）的进烟口，喷淋除尘器的出烟口经第三风烟管（6）、引风机（7）、第四风烟管（8）连接排烟筒（9）；所述旋流除尘器内设有至少两个除尘腔（31），每个除尘腔内设置有螺旋状结构（32），且所述旋流除尘器的底部经星型排灰阀（13）设置放料口（14）。2.根据权利要求1所述的一种高效环境烟气净化系统，其特征在于，所述喷淋除尘器的下表面设有进烟口（51），上表面设有出烟口（52）和喷淋液入口（53），内腔中部设有用于使气体均匀分布的气体分布器（54），并藉由气体分布器将内腔分为进气室和喷淋室，喷淋室的上部设有多个喷头，各喷头分别连接喷淋液入口。3.根据权利要求2所述的一种高效环境烟气净化系统，其特征在于，所述喷头为梅花喷头。4.根据权利要求2所述的一种高效环境烟气净化系统，其特征在于，所述喷淋液入口经泵（10）、用于中和浆液的浆液池（11）连接脱硫石膏系统旋流器（12）的浆液出口。5.根据权利要求2所述的一种高效环境烟气净化系统，其特征在于，所述气体分布器上呈辐射状均匀分布有多个进气口（541）。6.根据权利要求1所述的一种高效环境烟气净化系统，其特征在于，所述除尘腔的内表面设置所述螺旋状结构。7.根据权利要求1所述的一种高效环境烟气净化系统，其特征在于，所述富氧侧吹炉加料口、放铜口、放渣口分别设置温度传感器，所述温度传感器接入控制电路中。2CN109482034A说明书1/3页一种高效环境烟气净化系统技术领域[0001]本发明涉及环境集烟收尘系统，特别是一种高效环境烟气净化系统。背景技术[0002]目前通用的环境收尘技术是通过在收烟口利用旋风收尘后，再经布袋除尘之后，烟气从排气筒排出。采用这种技术收尘，常常会因为进入布袋除尘的烟气中水分太大，造成堵塞布袋的后果，从而导致整个环境收尘系统瘫痪。发明内容[0003]本发明要解决的技术问题是，克服现有技术的不足，提供一种能够使集烟收尘系统运行顺畅，不易堵塞的用于富氧侧吹炉的高效环境烟气净化系统。[0004]为解决上述技术问题，本发明采用以下技术方案：一种高效环境烟气净化系统，包括分别设置于富氧侧吹炉加料口、放铜口、放渣口的烟罩，其中，各烟罩的排烟口经第一风烟管连接旋流除尘器的进烟口，旋流除尘器的出烟口经第二风烟管连接喷淋除尘器的进烟口，喷淋除尘器的出烟口经第三风烟管、引风机、第四风烟管连接排烟筒；所述旋流除尘器内设有至少两个除尘腔，每个除尘腔内设置有螺旋状结构，且所述旋流除尘器的底部经星型排灰阀设置放料口。[0005]这样，富氧侧吹炉产生的无组织烟气经烟罩收集后到达旋流除尘器，在旋流除尘器内藉由螺旋状结构引导烟气流向，并使烟气风速减小，同时灰尘在其重力作用下沿着螺旋状结构下移至放料口，从而利用重力收尘原理，将烟气中的大颗粒及小部分小颗粒的烟尘收集下来。然后烟气经过喷淋除尘器利用湿法脱尘的原理进一步除尘，使烟气达标排放至排烟筒。[0006]进一步地，所述喷淋除尘器的下表面设有进烟口，上表面设有出烟口和喷淋液入口，内腔中部设有用于使气体均
