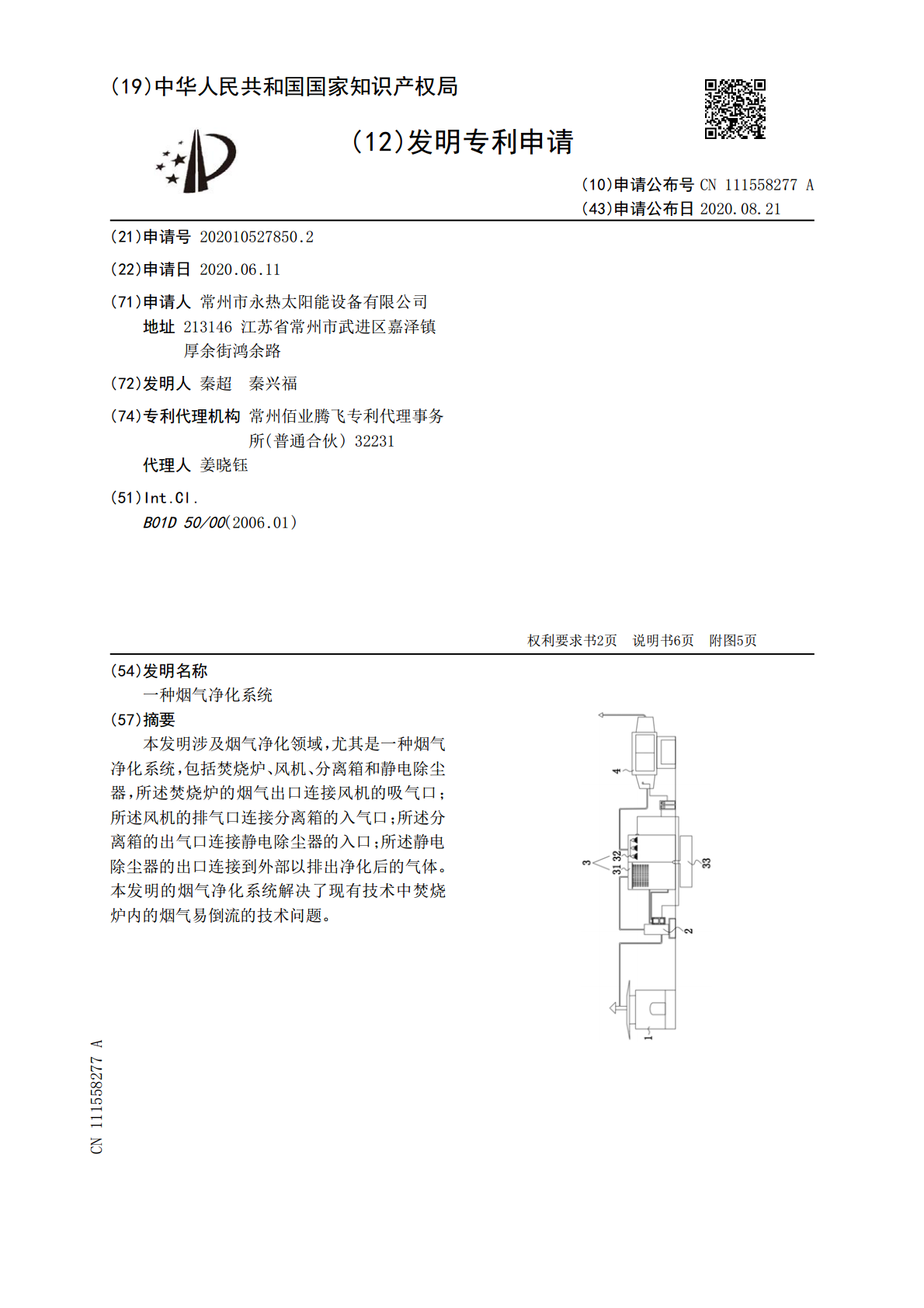

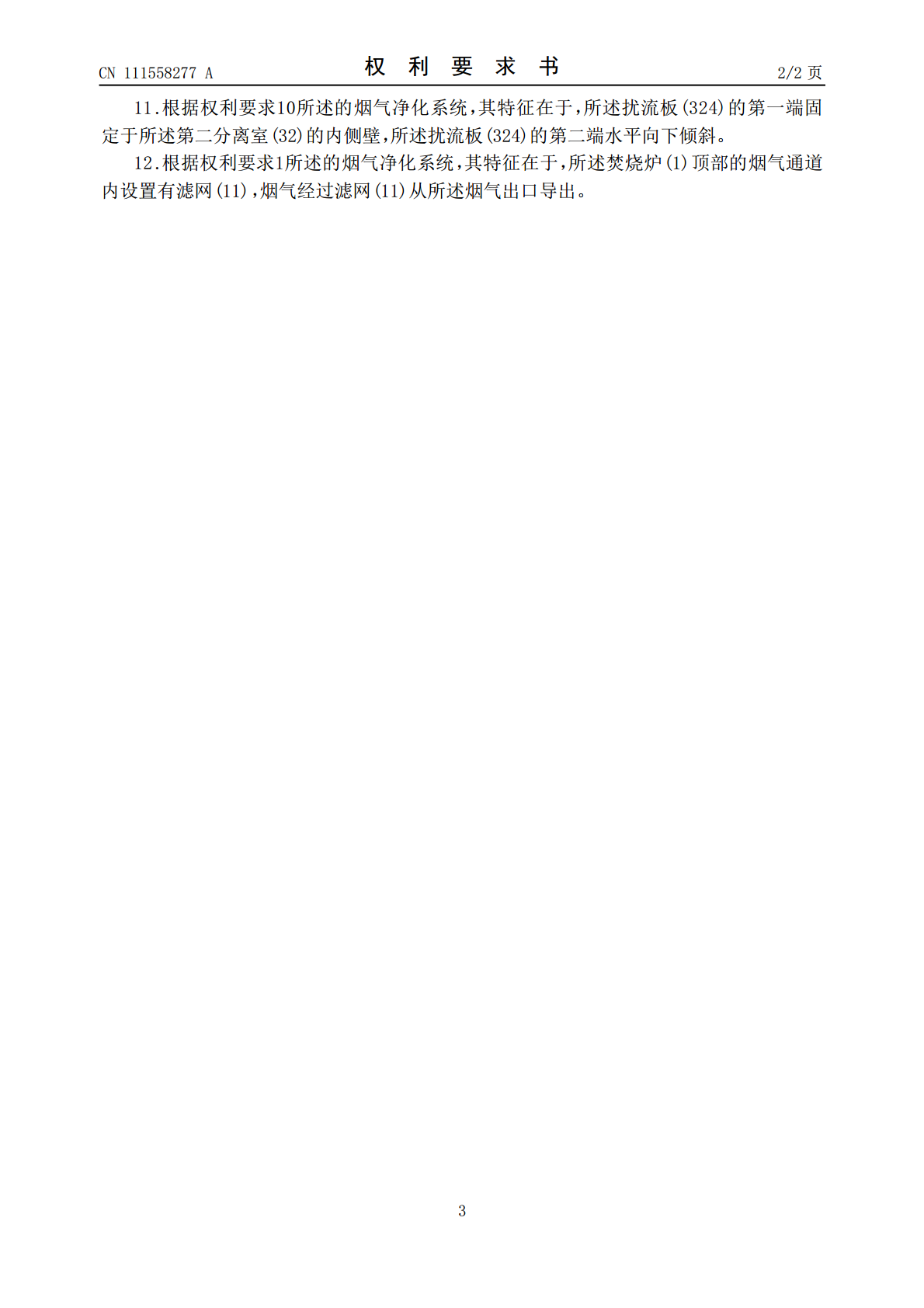

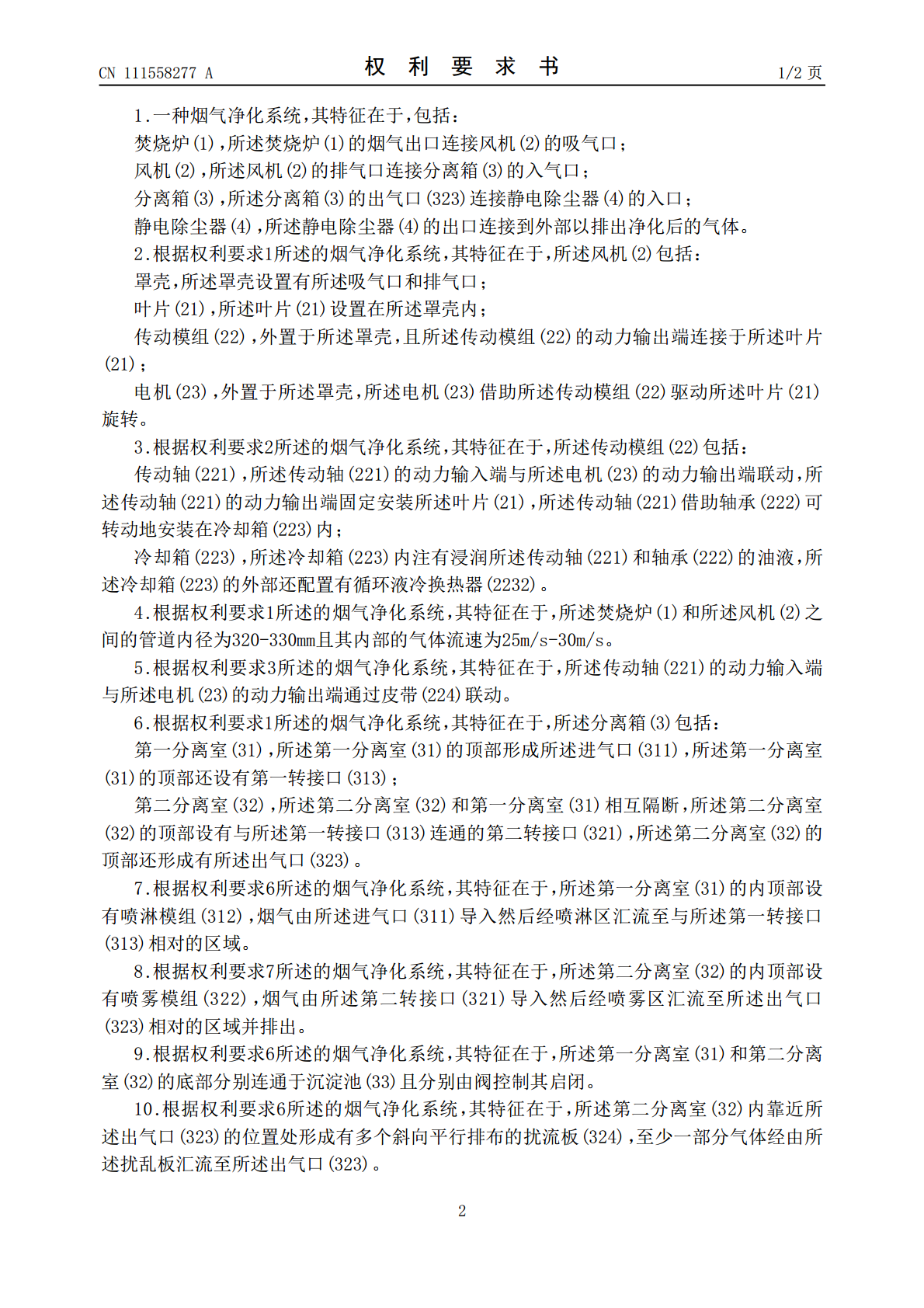

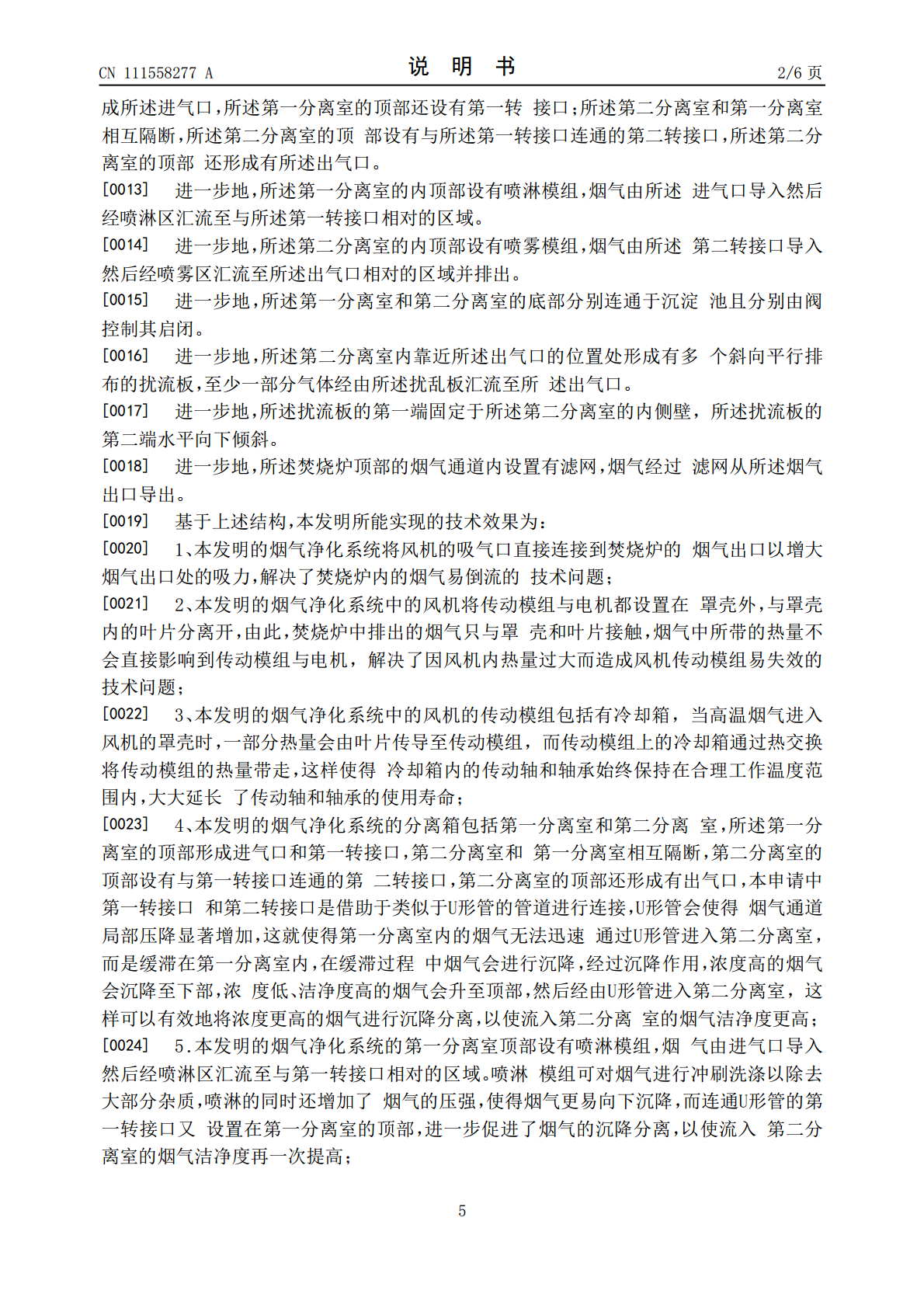

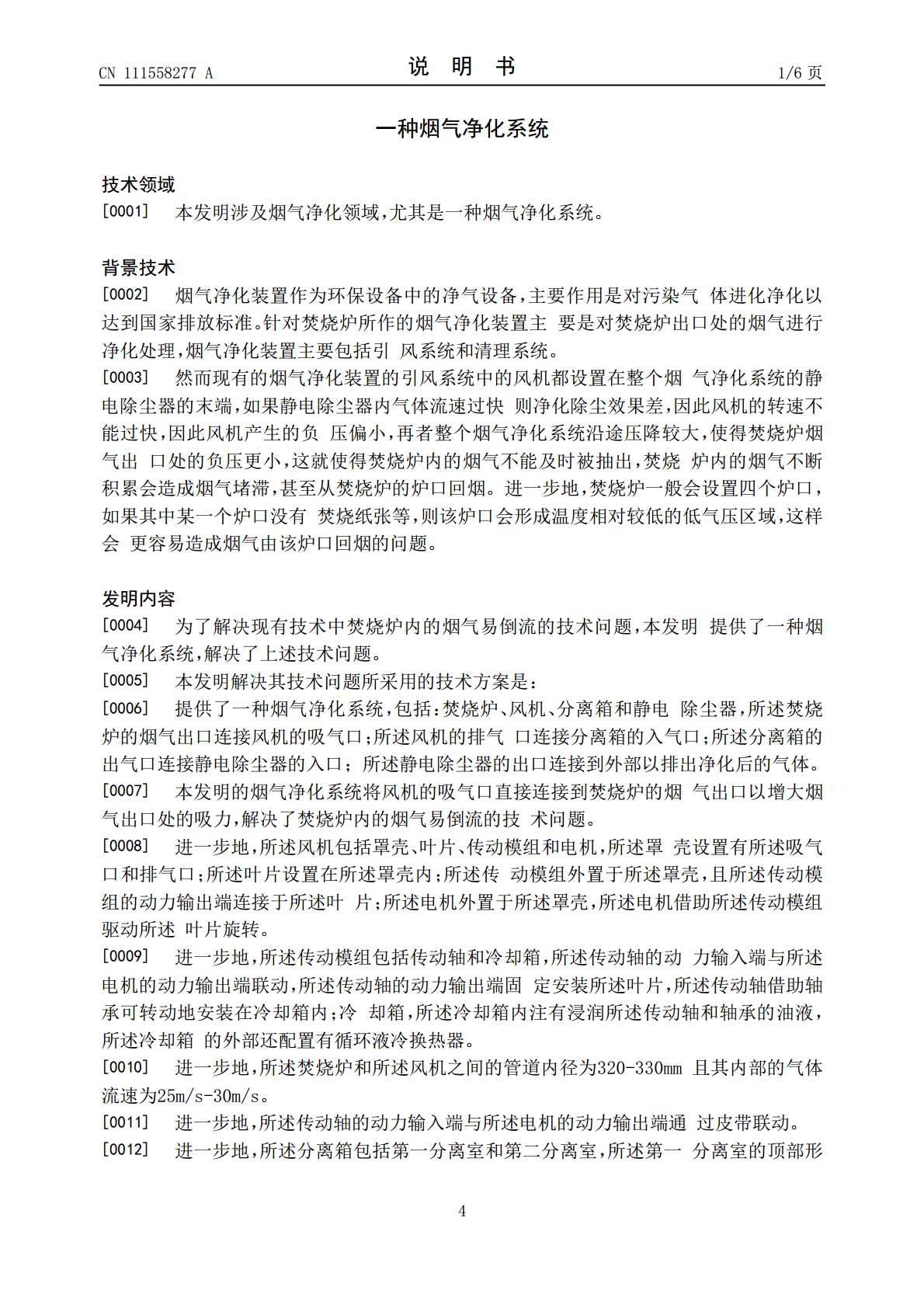

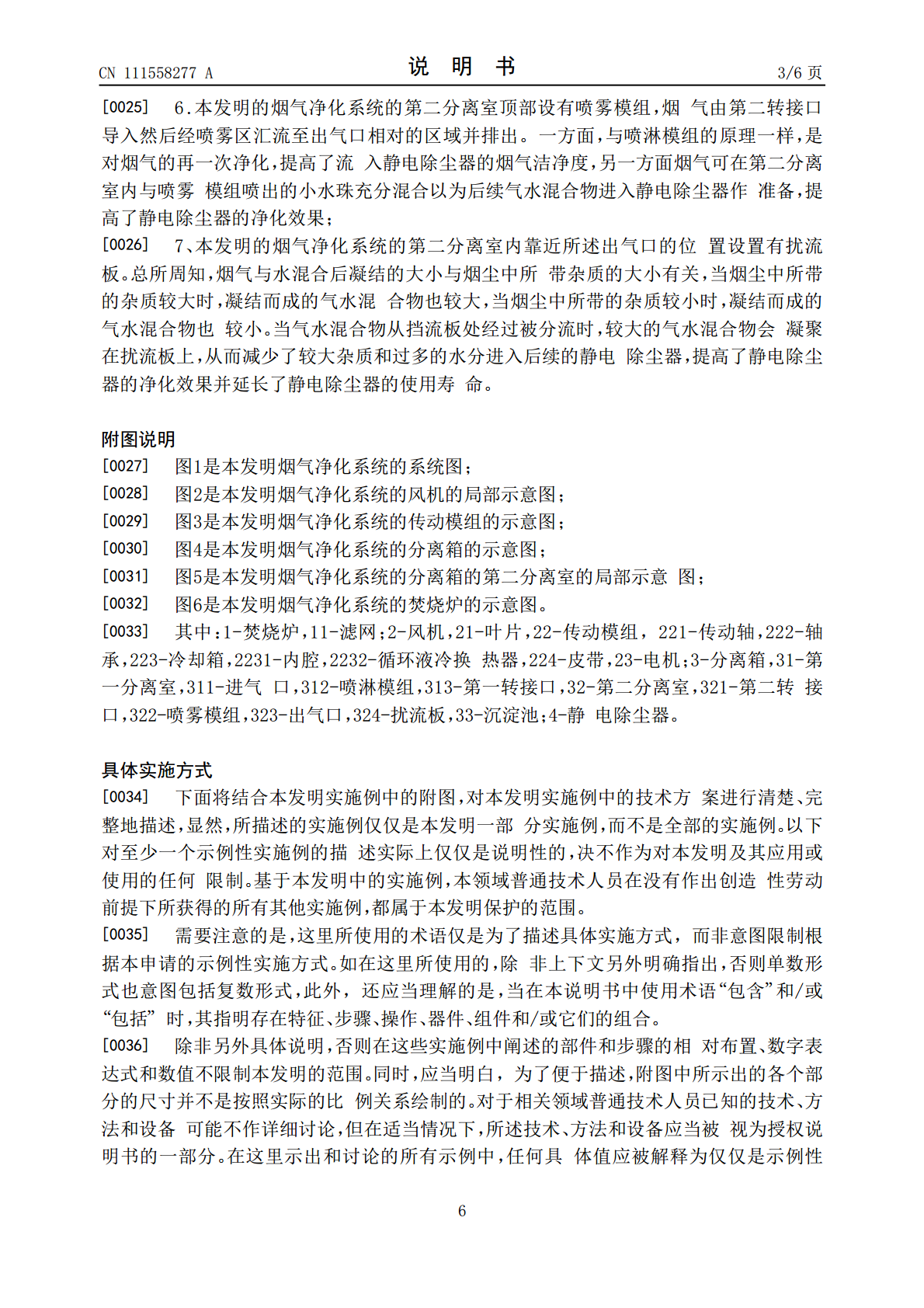

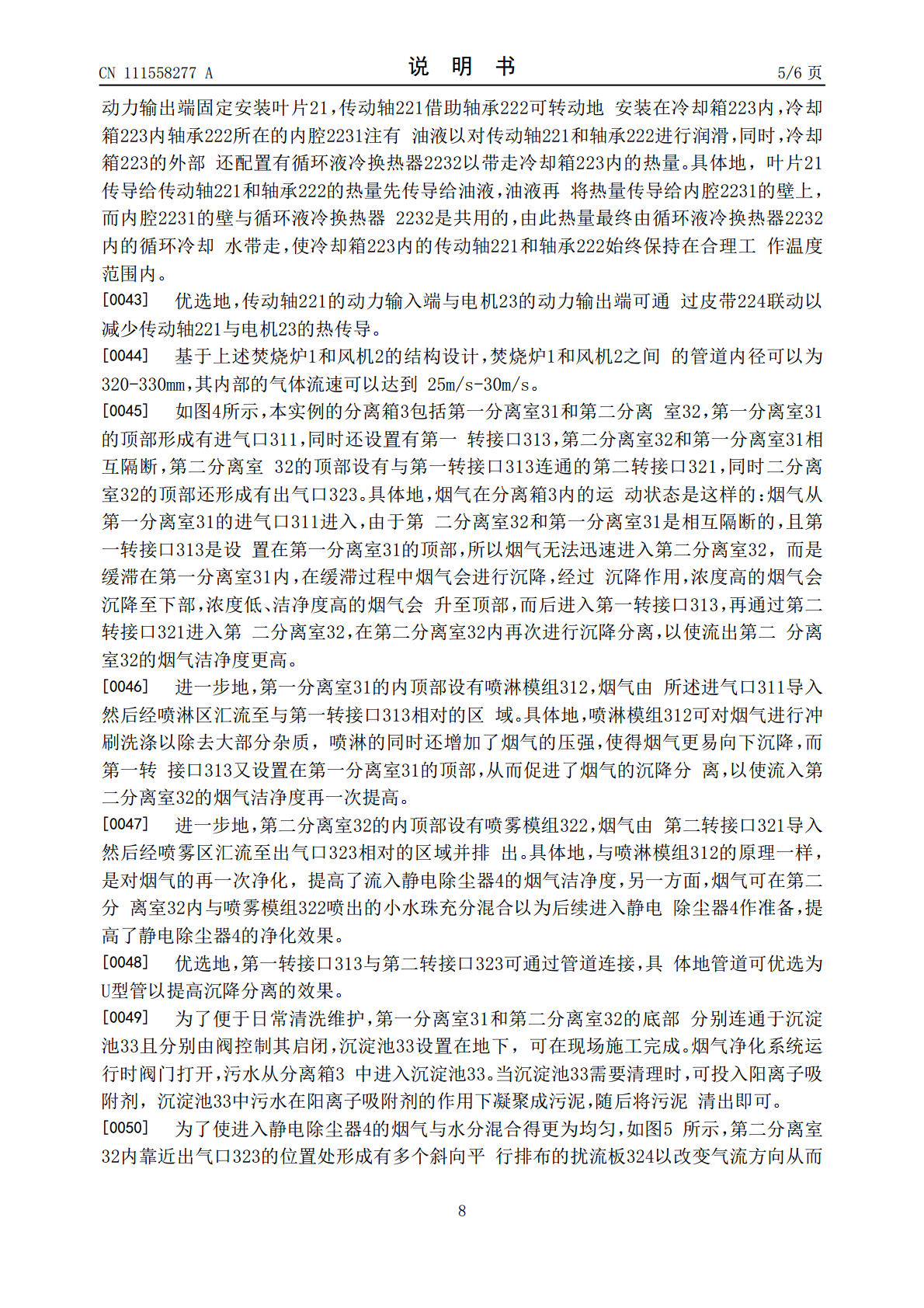

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111558277A(43)申请公布日2020.08.21(21)申请号202010527850.2(22)申请日2020.06.11(71)申请人常州市永热太阳能设备有限公司地址213146江苏省常州市武进区嘉泽镇厚余街鸿余路(72)发明人秦超秦兴福(74)专利代理机构常州佰业腾飞专利代理事务所(普通合伙)32231代理人姜晓钰(51)Int.Cl.B01D50/00(2006.01)权利要求书2页说明书6页附图5页(54)发明名称一种烟气净化系统(57)摘要本发明涉及烟气净化领域，尤其是一种烟气净化系统，包括焚烧炉、风机、分离箱和静电除尘器，所述焚烧炉的烟气出口连接风机的吸气口；所述风机的排气口连接分离箱的入气口；所述分离箱的出气口连接静电除尘器的入口；所述静电除尘器的出口连接到外部以排出净化后的气体。本发明的烟气净化系统解决了现有技术中焚烧炉内的烟气易倒流的技术问题。CN111558277ACN111558277A权利要求书1/2页1.一种烟气净化系统，其特征在于，包括：焚烧炉(1)，所述焚烧炉(1)的烟气出口连接风机(2)的吸气口；风机(2)，所述风机(2)的排气口连接分离箱(3)的入气口；分离箱(3)，所述分离箱(3)的出气口(323)连接静电除尘器(4)的入口；静电除尘器(4)，所述静电除尘器(4)的出口连接到外部以排出净化后的气体。2.根据权利要求1所述的烟气净化系统，其特征在于，所述风机(2)包括：罩壳，所述罩壳设置有所述吸气口和排气口；叶片(21)，所述叶片(21)设置在所述罩壳内；传动模组(22)，外置于所述罩壳，且所述传动模组(22)的动力输出端连接于所述叶片(21)；电机(23)，外置于所述罩壳，所述电机(23)借助所述传动模组(22)驱动所述叶片(21)旋转。3.根据权利要求2所述的烟气净化系统，其特征在于，所述传动模组(22)包括：传动轴(221)，所述传动轴(221)的动力输入端与所述电机(23)的动力输出端联动，所述传动轴(221)的动力输出端固定安装所述叶片(21)，所述传动轴(221)借助轴承(222)可转动地安装在冷却箱(223)内；冷却箱(223)，所述冷却箱(223)内注有浸润所述传动轴(221)和轴承(222)的油液，所述冷却箱(223)的外部还配置有循环液冷换热器(2232)。4.根据权利要求1所述的烟气净化系统，其特征在于，所述焚烧炉(1)和所述风机(2)之间的管道内径为320-330mm且其内部的气体流速为25m/s-30m/s。5.根据权利要求3所述的烟气净化系统，其特征在于，所述传动轴(221)的动力输入端与所述电机(23)的动力输出端通过皮带(224)联动。6.根据权利要求1所述的烟气净化系统，其特征在于，所述分离箱(3)包括：第一分离室(31)，所述第一分离室(31)的顶部形成所述进气口(311)，所述第一分离室(31)的顶部还设有第一转接口(313)；第二分离室(32)，所述第二分离室(32)和第一分离室(31)相互隔断，所述第二分离室(32)的顶部设有与所述第一转接口(313)连通的第二转接口(321)，所述第二分离室(32)的顶部还形成有所述出气口(323)。7.根据权利要求6所述的烟气净化系统，其特征在于，所述第一分离室(31)的内顶部设有喷淋模组(312)，烟气由所述进气口(311)导入然后经喷淋区汇流至与所述第一转接口(313)相对的区域。8.根据权利要求7所述的烟气净化系统，其特征在于，所述第二分离室(32)的内顶部设有喷雾模组(322)，烟气由所述第二转接口(321)导入然后经喷雾区汇流至所述出气口(323)相对的区域并排出。9.根据权利要求6所述的烟气净化系统，其特征在于，所述第一分离室(31)和第二分离室(32)的底部分别连通于沉淀池(33)且分别由阀控制其启闭。10.根据权利要求6所述的烟气净化系统，其特征在于，所述第二分离室(32)内靠近所述出气口(323)的位置处形成有多个斜向平行排布的扰流板(324)，至少一部分气体经由所述扰乱板汇流至所述出气口(323)。2CN111558277A权利要求书2/2页11.根据权利要求10所述的烟气净化系统，其特征在于，所述扰流板(324)的第一端固定于所述第二分离室(32)的内侧壁，所述扰流板(324)的第二端水平向下倾斜。12.根据权利要求1所述的烟气净化系统，其特征在于，所述焚烧炉(1)顶部的烟气通道内设置有滤网(11)，烟气经过滤网(11)从所述烟气出口导出。3CN111558277A说明书1/6页一种烟气净化系统技术领域[0001]本发明涉及烟气净化领域，尤其是一种烟气净化系统。背景技术[0002]烟气净化装置作为环保设备
