一种用于旋流对冲锅炉的多层分级配风的燃尽风装置.pdf

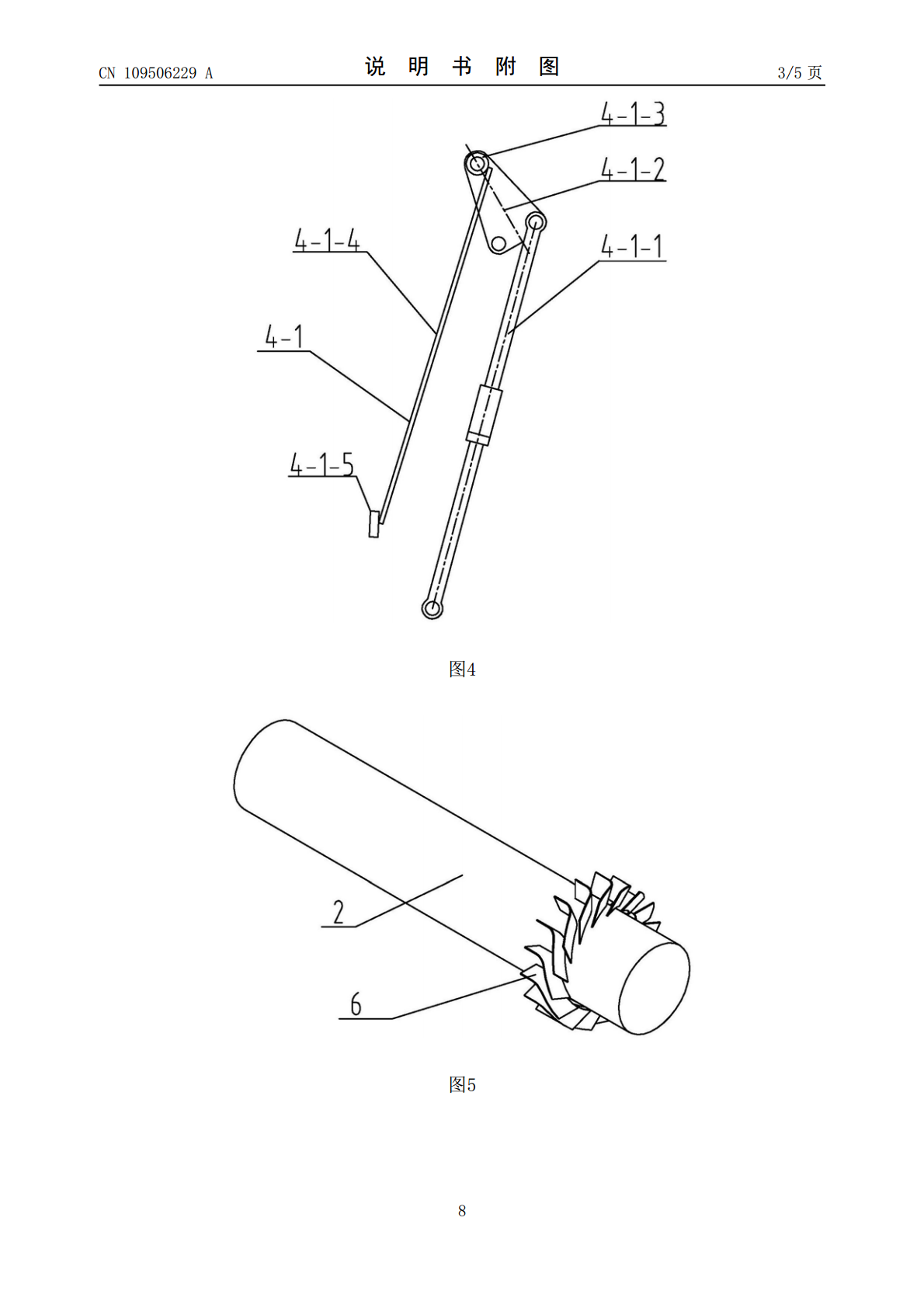

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109506229A(43)申请公布日2019.03.22(21)申请号201811628260.8(22)申请日2018.12.28(71)申请人北京国电龙高科环境工程技术有限公司地址100035北京市西城区地安门西大街189号贵宾楼二层210(72)发明人张小弟玄其明吴正刚李东阳郭传宝王英杰(74)专利代理机构哈尔滨市松花江专利商标事务所23109代理人牟永林(51)Int.Cl.F23C7/00(2006.01)权利要求书1页说明书3页附图5页(54)发明名称一种用于旋流对冲锅炉的多层分级配风的燃尽风装置(57)摘要一种用于旋流对冲锅炉的多层分级配风的燃尽风装置，它涉及一种燃尽风装置，本发明以解决具有燃尽风装置的煤粉型锅炉在不同负荷时燃尽风穿透力不足，扩散不充分，燃尽风在锅炉内混合不均匀，不能及时补充燃烧的问题。本发明它包括燃尽风风箱、中间风风筒、外部风风筒和内部风风筒；燃尽风风箱的一侧设有扩口，燃尽风风箱内设置有内部风风筒、中间风风筒和外部风风筒，外部风风筒、中间风风筒和内部风风筒由外向内依次套装在一起并且相邻两者之间形成通道，内部风风筒、中间风风筒和外部风风筒均与扩口相通，在内部风风筒和中间风风筒之间设有旋流叶片，外部风风筒和中间风风筒之间设有N个旋流风板组件。本发明适用于旋流对冲锅炉。CN109506229ACN109506229A权利要求书1/1页1.一种用于旋流对冲锅炉的多层分级配风的燃尽风装置，它包括燃尽风风箱(1)、中间风风筒(3)和外部风风筒(4)，其特征在于：它还包括内部风风筒(2)，燃尽风风箱(1)的一侧设有扩口(9)，燃尽风风箱(1)内设置有内部风风筒(2)、中间风风筒(3)和外部风风筒(4)，外部风风筒(4)、中间风风筒(3)和内部风风筒(2)由外向内依次套装在一起并且相邻两者之间形成通道，内部风风筒(2)、中间风风筒(3)和外部风风筒(4)均与扩口(9)相通，在内部风风筒(2)和中间风风筒(3)之间设有旋流叶片(6)，外部风风筒(4)和中间风风筒(3)之间设有N个旋流风板组件(4-1)，N为6-20的整数。2.根据权利要求1所述的一种用于旋流对冲锅炉的多层分级配风的燃尽风装置，其特征在于：每个旋流风板组件(4-1)包括连杆(4-1-1)、铰接板(4-1-2)、旋流板(4-1-4)、转轴(4-1-3)和挡板(4-1-5)；旋流板(4-1-4)的一端固接在转轴(4-1-3)上，旋流板(4-1-4)的另一端搭在两个第一环板(4-2)之间的挡板(4-1-5)上，铰接板(4-1-2)上设有三个铰接位置，转轴(4-1-3)的两端设置有两个第一环板(4-2)，其中一个第一环板(4-2)固接在外部风风筒(4)上，另一个第一环板(4-2)套装在中间风风筒(3)上，穿过第一环板(4-2)的转轴(4-1-3)与铰接板(4-1-2)的第一铰接位置铰接，连杆(4-1-1)的一端与铰接板(4-1-2)的第二铰接位置铰接，旋流风板组件(4-1)上连杆(4-1-1)的另一端和与该旋流风板组件(4-1)相邻的旋流风板组件(4-1)的铰接板(4-1-2)的第三铰接位置铰接,任意一个旋流风板组件(4-1)中的转轴(4-1-3)与调节装置(11)相连。3.根据权利要求2所述的一种用于旋流对冲锅炉的多层分级配风的燃尽风装置，其特征在于：所述旋流板(4-1-4)的调节角度(γ)为0°-65°。4.根据权利要求4所述的一种用于旋流对冲锅炉的多层分级配风的燃尽风装置，其特征在于：扩口(9)的扩展角度(α)为20°-25°。5.根据权利要求2-4任意一项所述的一种用于旋流对冲锅炉的多层分级配风的燃尽风装置，其特征在于：调节装置(11)包括转杆(11-2)、支撑座(11-1)、手柄(11-4)和角度调节板(11-5)；转杆(11-2)转动设置在支撑座(11-1)内，转杆(11-2)的一端与所述任意一个旋流风板组件(4-1)中的转轴(4-1-3)固接并能带动转轴(4-1-3)转动，转杆(11-2)的另一端设置有手柄连杆(11-6)，手柄连杆(11-6)上设有调节螺钉(11-3)，手柄连杆(11-6)的端部固接有手柄(11-4)，支撑座(11-1)固接在燃尽风风箱(1)上与扩口(9)相对的一侧，支撑座(11-1)的端部设置有角度调节板(11-5)，角度调节板(11-5)上设有K个能与调节螺钉(11-3)配合的调节锁紧孔，K为10-30的整数。6.根据权利要求5所述的一种用于旋流对冲锅炉的多层分级配风的燃尽风装置，其特征在于：所述调节锁紧孔的数量K为19个，且相邻两个调节锁紧孔在圆周上等角度分布。7.根据权利要求6所述的一种用于旋流对冲锅炉的多层分级配风的燃尽风装置，其特征在
