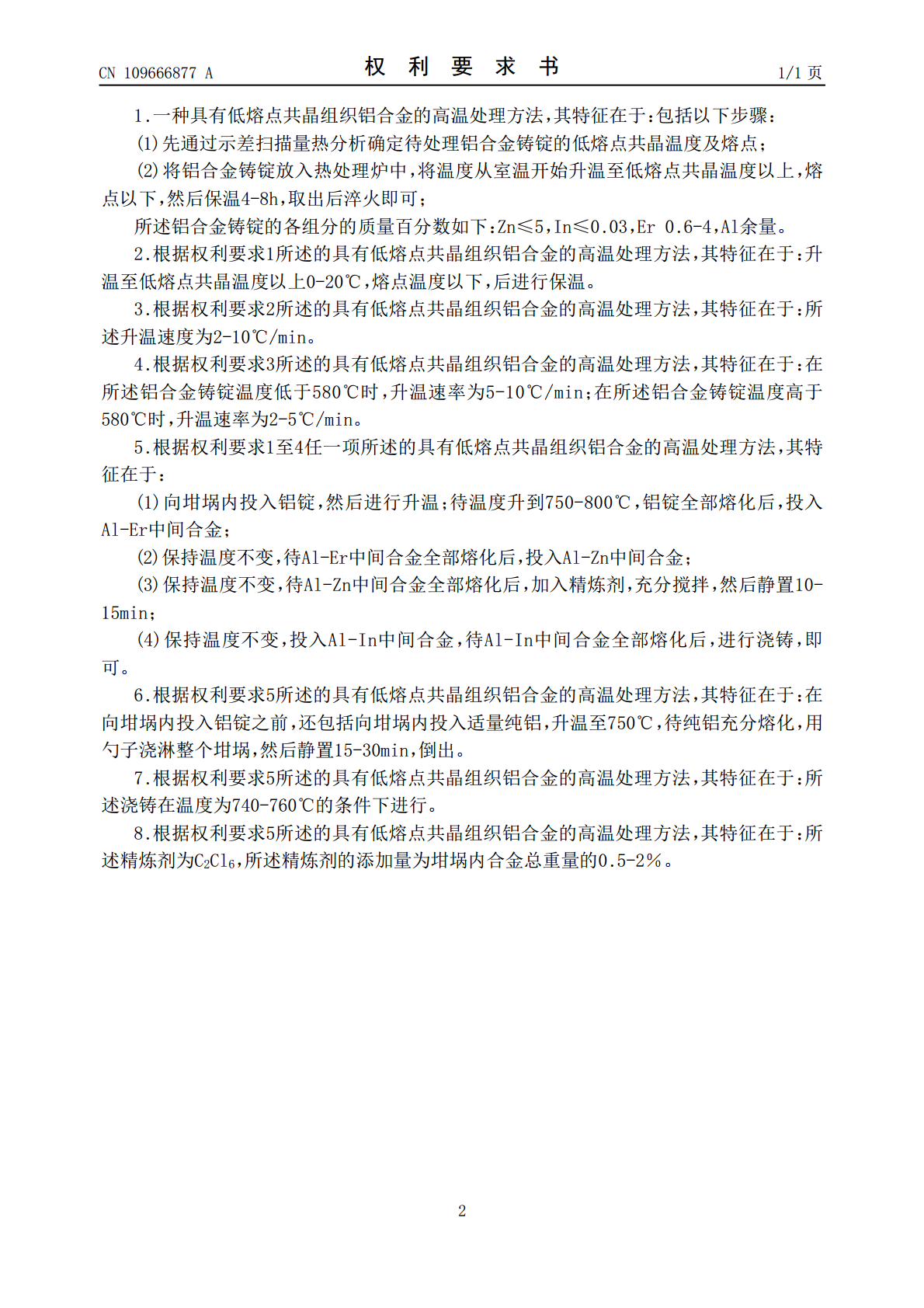

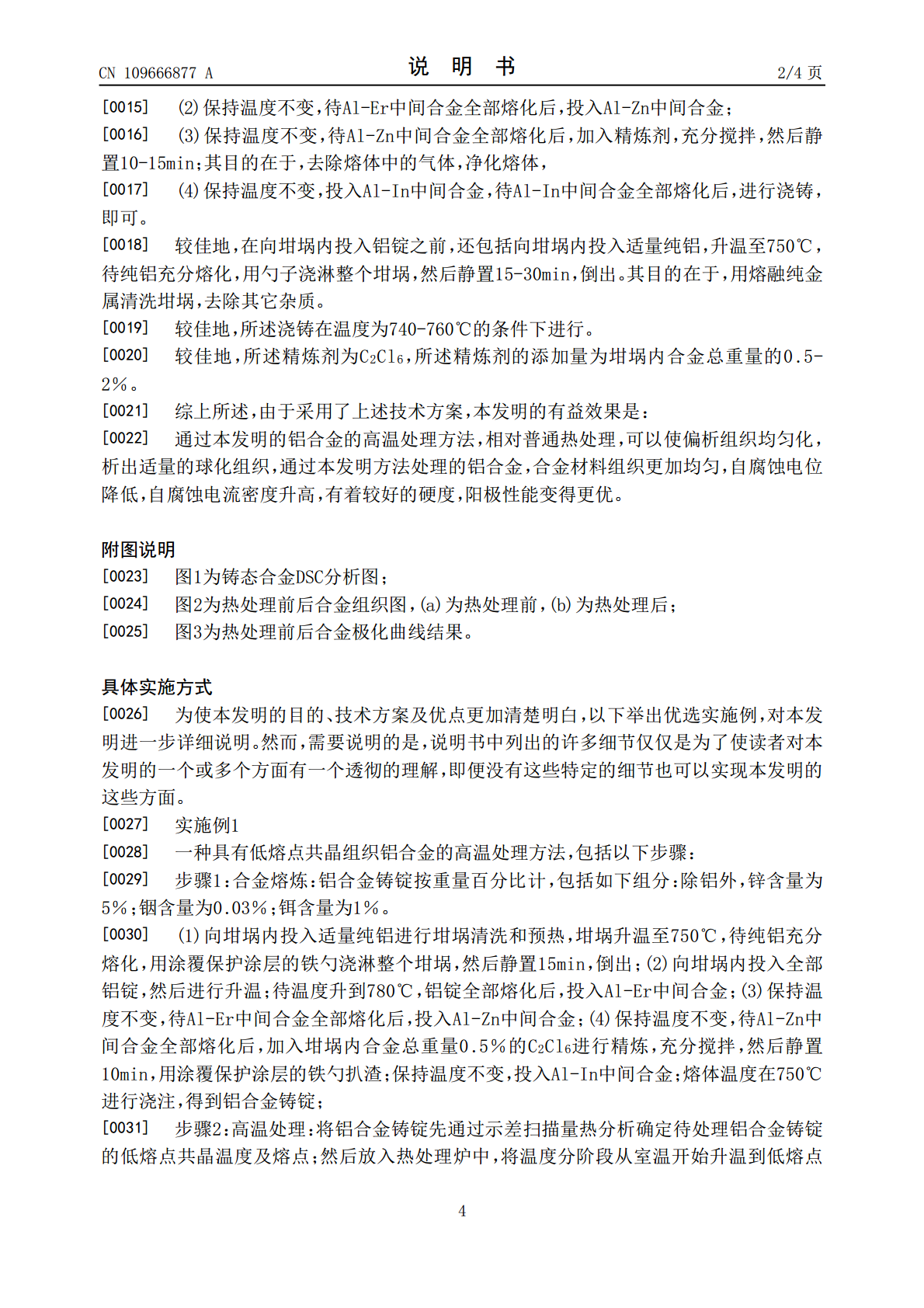

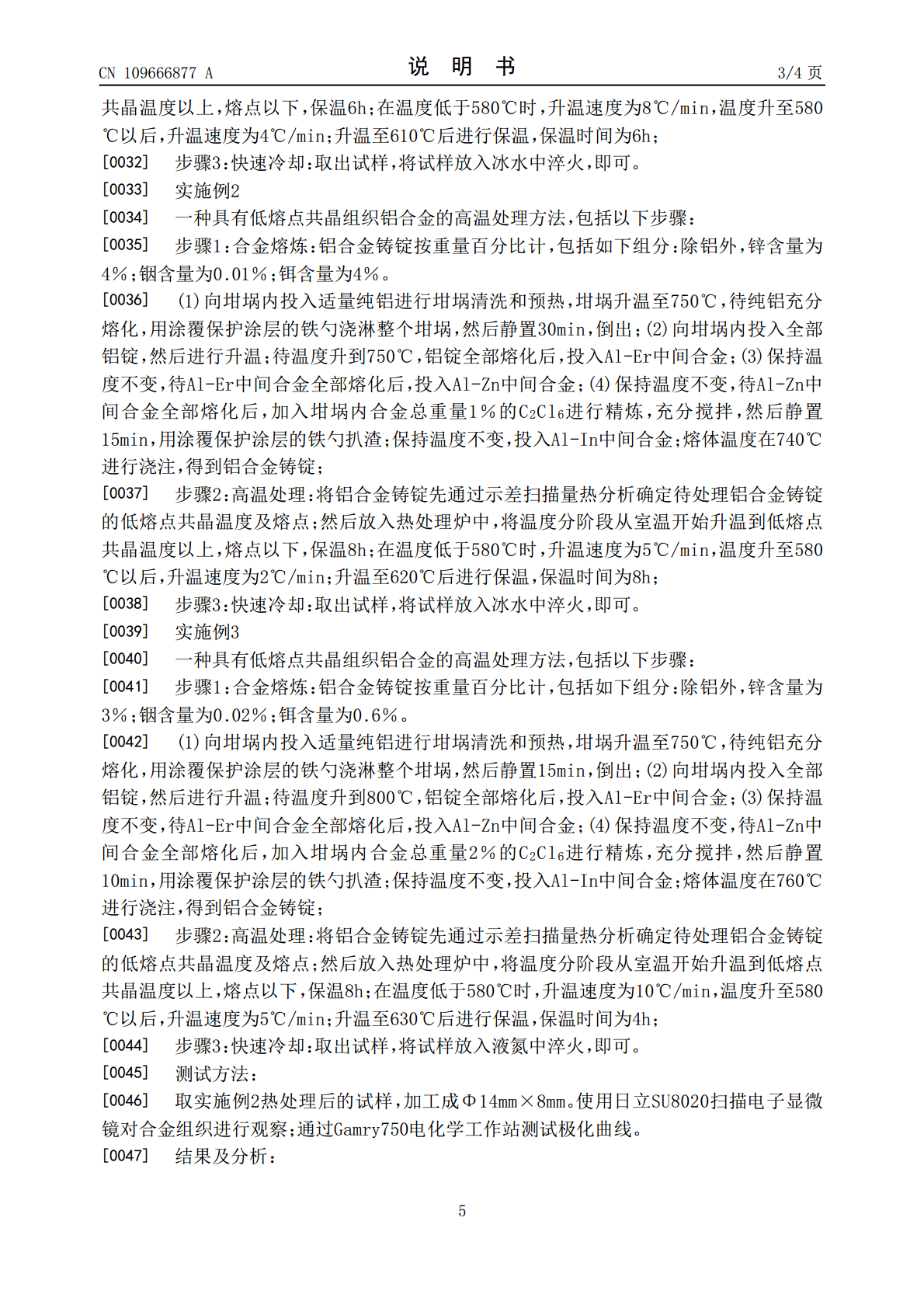

一种具有低熔点共晶组织铝合金的高温处理方法.pdf

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109666877A(43)申请公布日2019.04.23(21)申请号201910039086.1C22C21/10(2006.01)(22)申请日2019.01.16(71)申请人广西大学地址530000广西壮族自治区南宁市西乡塘区大学东路100号(72)发明人许征兵陈孝阳朱伟强韦德满聂煌辉李孔德曾建民(74)专利代理机构北京君恒知识产权代理事务所(普通合伙)11466代理人韦剑思黄启行(51)Int.Cl.C22F1/04(2006.01)C22F1/053(2006.01)C22C1/03(2006.01)C22C21/00(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种具有低熔点共晶组织铝合金的高温处理方法(57)摘要本发明公开了一种具有低熔点共晶组织铝合金的高温处理方法，先通过示差扫描量热分析确定待处理铝合金铸锭的低熔点共晶温度及熔点；将铝合金铸锭放入热处理炉中，将温度从室温开始升温至低熔点共晶温度以上，熔点以下，然后保温4-8h，取出后淬火即可；所述铝合金铸锭的各组分的质量百分数如下：Zn≤5，In≤0.03，Er0.6-4，Al余量。通过本发明的铝合金的高温处理方法，相对普通热处理，可以使偏析组织均匀化，析出适量的球化组织，通过本发明方法处理的铝合金，合金材料组织更加均匀，自腐蚀电位降低，自腐蚀电流密度升高，有着较好的硬度，阳极性能变得更优。CN109666877ACN109666877A权利要求书1/1页1.一种具有低熔点共晶组织铝合金的高温处理方法，其特征在于：包括以下步骤：(1)先通过示差扫描量热分析确定待处理铝合金铸锭的低熔点共晶温度及熔点；(2)将铝合金铸锭放入热处理炉中，将温度从室温开始升温至低熔点共晶温度以上，熔点以下，然后保温4-8h，取出后淬火即可；所述铝合金铸锭的各组分的质量百分数如下：Zn≤5，In≤0.03，Er0.6-4，Al余量。2.根据权利要求1所述的具有低熔点共晶组织铝合金的高温处理方法，其特征在于：升温至低熔点共晶温度以上0-20℃，熔点温度以下，后进行保温。3.根据权利要求2所述的具有低熔点共晶组织铝合金的高温处理方法，其特征在于：所述升温速度为2-10℃/min。4.根据权利要求3所述的具有低熔点共晶组织铝合金的高温处理方法，其特征在于：在所述铝合金铸锭温度低于580℃时，升温速率为5-10℃/min；在所述铝合金铸锭温度高于580℃时，升温速率为2-5℃/min。5.根据权利要求1至4任一项所述的具有低熔点共晶组织铝合金的高温处理方法，其特征在于：(1)向坩埚内投入铝锭，然后进行升温；待温度升到750-800℃，铝锭全部熔化后，投入Al-Er中间合金；(2)保持温度不变，待Al-Er中间合金全部熔化后，投入Al-Zn中间合金；(3)保持温度不变，待Al-Zn中间合金全部熔化后，加入精炼剂，充分搅拌，然后静置10-15min；(4)保持温度不变，投入Al-In中间合金，待Al-In中间合金全部熔化后，进行浇铸，即可。6.根据权利要求5所述的具有低熔点共晶组织铝合金的高温处理方法，其特征在于：在向坩埚内投入铝锭之前，还包括向坩埚内投入适量纯铝，升温至750℃，待纯铝充分熔化，用勺子浇淋整个坩埚，然后静置15-30min，倒出。7.根据权利要求5所述的具有低熔点共晶组织铝合金的高温处理方法，其特征在于：所述浇铸在温度为740-760℃的条件下进行。8.根据权利要求5所述的具有低熔点共晶组织铝合金的高温处理方法，其特征在于：所述精炼剂为C2Cl6，所述精炼剂的添加量为坩埚内合金总重量的0.5-2％。2CN109666877A说明书1/4页一种具有低熔点共晶组织铝合金的高温处理方法技术领域[0001]本发明涉及铝合金材料热处理技术领域，尤其涉及一种具有低熔点共晶组织铝合金的高温处理方法。背景技术[0002]铝合金高温均匀化热处理的目的是提高力学性能和作为阳极材料的电化学性能，具有低熔点共晶组织可由DSC分析得出，Al-Zn-In-Er合金的DSC分析曲线如附图1所示，为610℃，熔点638.5℃。[0003]Al-Zn-In阳极材料的研究表明，其晶间偏析并未发生改善，在进一步升温则会发生Al-Zn-In-Er合金的晶间偏析现象严重，偏析相的存在影响合金的力学性能，造成晶界和基体之间的电位差，使得合金在作为阳极材料时，发生原电池腐蚀。通过均匀化可以不同程度上改善合金的晶界偏析，在通用的Al-Zn系列合金的均匀化温度535℃下，进行普通均匀化处理时，发现合金组织中晶界偏析现象并未得到根本性的改善。将Al-Zn-In-Er合金进一步加热至610℃以上，合金组织中晶界偏析相大大减少，基体中开
