一种防尘雷达检测装置.pdf

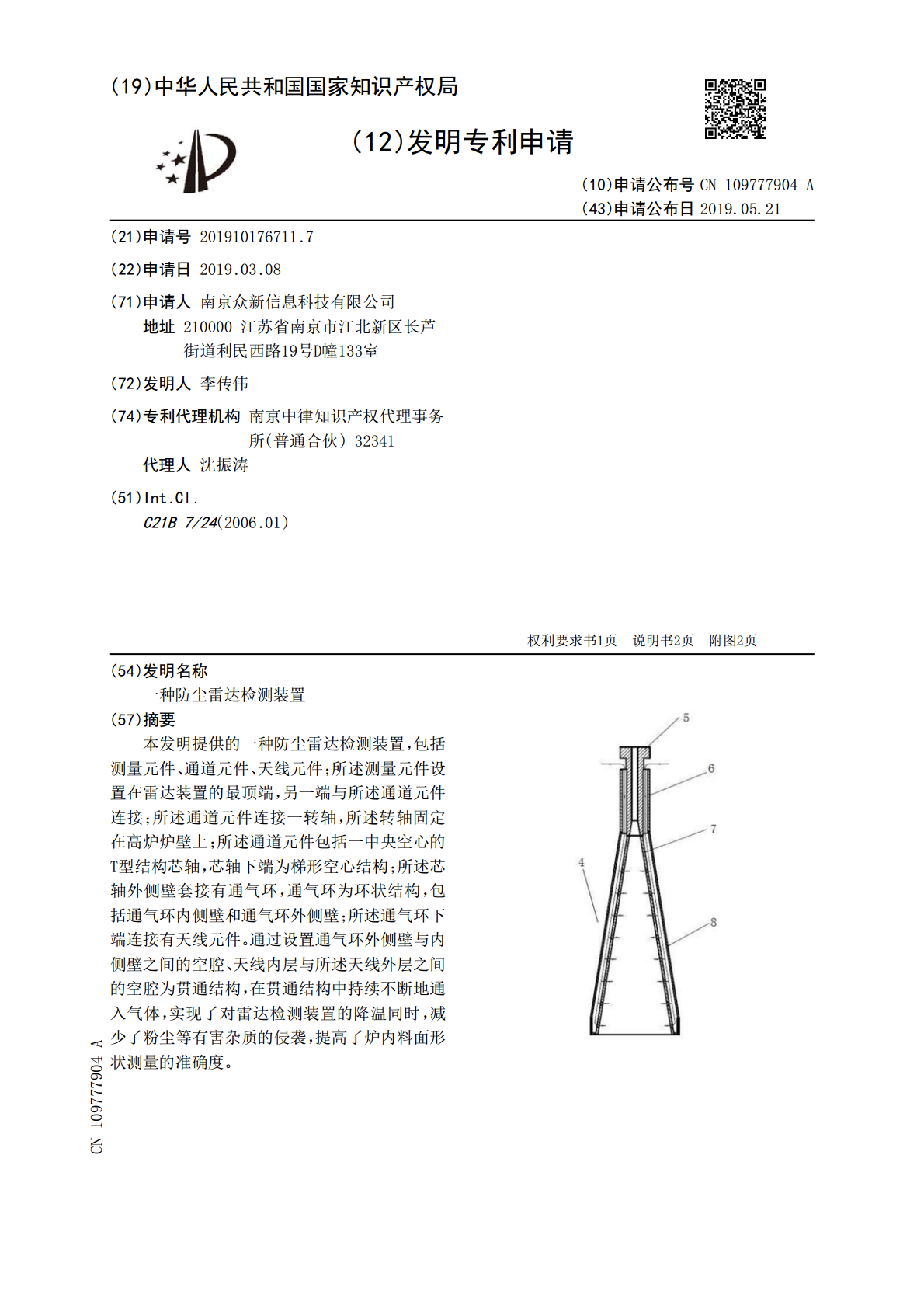

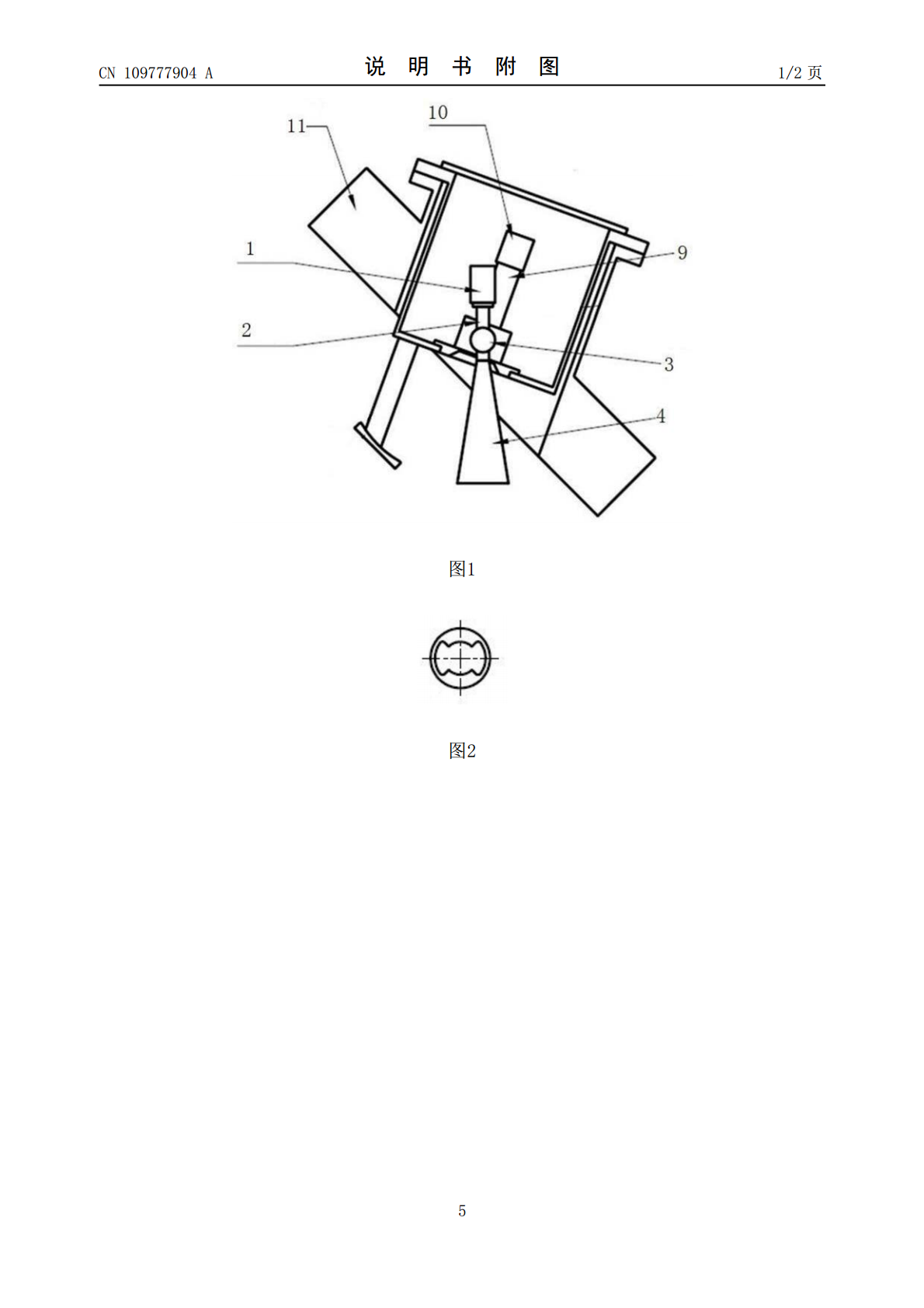

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109777904A(43)申请公布日2019.05.21(21)申请号201910176711.7(22)申请日2019.03.08(71)申请人南京众新信息科技有限公司地址210000江苏省南京市江北新区长芦街道利民西路19号D幢133室(72)发明人李传伟(74)专利代理机构南京中律知识产权代理事务所(普通合伙)32341代理人沈振涛(51)Int.Cl.C21B7/24(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种防尘雷达检测装置(57)摘要本发明提供的一种防尘雷达检测装置，包括测量元件、通道元件、天线元件；所述测量元件设置在雷达装置的最顶端，另一端与所述通道元件连接；所述通道元件连接一转轴，所述转轴固定在高炉炉壁上；所述通道元件包括一中央空心的T型结构芯轴，芯轴下端为梯形空心结构；所述芯轴外侧壁套接有通气环，通气环为环状结构，包括通气环内侧壁和通气环外侧壁；所述通气环下端连接有天线元件。通过设置通气环外侧壁与内侧壁之间的空腔、天线内层与所述天线外层之间的空腔为贯通结构，在贯通结构中持续不断地通入气体，实现了对雷达检测装置的降温同时，减少了粉尘等有害杂质的侵袭，提高了炉内料面形状测量的准确度。CN109777904ACN109777904A权利要求书1/1页1.一种防尘雷达检测装置，其特征在于：包括测量元件(1)、通道元件(2)、天线元件(4)；所述测量元件(1)设置在雷达装置的最顶端，另一端与所述通道元件(2)连接；所述通道元件(2)连接一转轴(3)，所述转轴(3)固定在高炉炉壁(11)上；所述通道元件(2)包括一中央空心的T型结构芯轴(5)，芯轴(5)下端为梯形空心结构；所述芯轴(5)外侧壁套接有通气环(6)，通气环(6)为环状结构，包括通气环(6)内侧壁和通气环(6)外侧壁；所述通气环(6)下端连接有天线元件(4)；所述天线元件(4)包括天线内层(7)、天线外层(8)；其中通气环(6)内侧壁固定在芯轴(5)外，天线内层(7)顶端与芯轴(5)末端连接，天线外层(8)与通气环(6)外侧壁连接；其中所述通气环(6)的内侧壁截面为形状，外侧壁为形状，其中内侧壁与外侧壁之间形成一空腔结构；所述通气环(6)外侧壁与内侧壁之间的空腔、所述天线内层(7)与所述天线外层(8)之间的空腔为贯通结构，所述贯通结构中通入气体；所述天线内层(7)上间隔排布有一组通孔。2.根据权利要求1所述的防尘雷达检测装置，其特征在于：所述芯轴(5)、通气环(6)、天线内层(7)、天线外层(8)为中心对称。3.根据权利要求1所述的防尘雷达检测装置，其特征在于：所述天线内层(7)与天线外层(8)均为喇叭型结构。4.根据权利要求1所述的防尘雷达检测装置，其特征在于：所述通孔的孔道相对于水平面的倾角根据天线内层(7)的锥度大小，在平行于水平面和垂直于天线内层(7)的角度范围内调整。5.根据权利要求1所述的防尘雷达检测装置，其特征在于：所述转轴(3)上连接有减速器(9)，减速器(9)与动力装置(10)相连接。6.根据权利要求4所述的防尘雷达检测装置，其特征在于：所述气体为氮气或惰性气体。2CN109777904A说明书1/2页一种防尘雷达检测装置技术领域[0001]本发明属于高炉检测领域，特别涉及一种防尘雷达检测装置。背景技术[0002]目前高炉内部工作环境极其恶劣，直接检测料面情况非常不易。为了控制料面形状，需要测量出炉顶炉料的分布形状，而高炉炉顶的高温、高压、粉尘环境，给测量带来了很大的困难。最早是根据操作人员的经验由人工操作保证高炉的布料和火力状态，使得高炉操作带有很大的经验性和随意性，无法保证准确度，而且不利于布料操作优化。[0003]高炉实现应用的雷达探尺只能测得料面一点的高度，不具备料面形状的检测能力。多台单点雷达组成阵列对料面不同点的料面高度进行测量，虽然能够通过后续数据处理实现料面形状检测，但开孔个数多，合理的安装位置现实中不易获得。[0004]市场上的工业雷达由于无针对高炉环境的防护设计，无法抵挡炉内高温、粉尘及腐蚀性气体的侵袭，因此有必要提供一种雷达，用以炉内料面形状的测量，为高炉布料操作优化的实现提供有效的途径。发明内容[0005]技术问题：为了解决现有技术中雷达在进行高炉测量时，粉尘等有害杂质的侵袭问题，本发明提供了一种防尘雷达检测装置，具体技术方案为：包括测量元件、通道元件、天线元件；所述测量元件设置在雷达装置的最顶端，另一端与所述通道元件连接；所述通道元件连接一转轴，所述转轴固定在高炉炉壁上；所述通道元件包括一中央空心的T型结构芯轴，芯轴下端为梯形空心结构；所述芯轴外侧壁套接有通气环，通气环为环状结构，包括通气环内侧壁和通气环外侧壁；
