一种垃圾裂解气化焚烧蒸汽膨胀发电装置.pdf

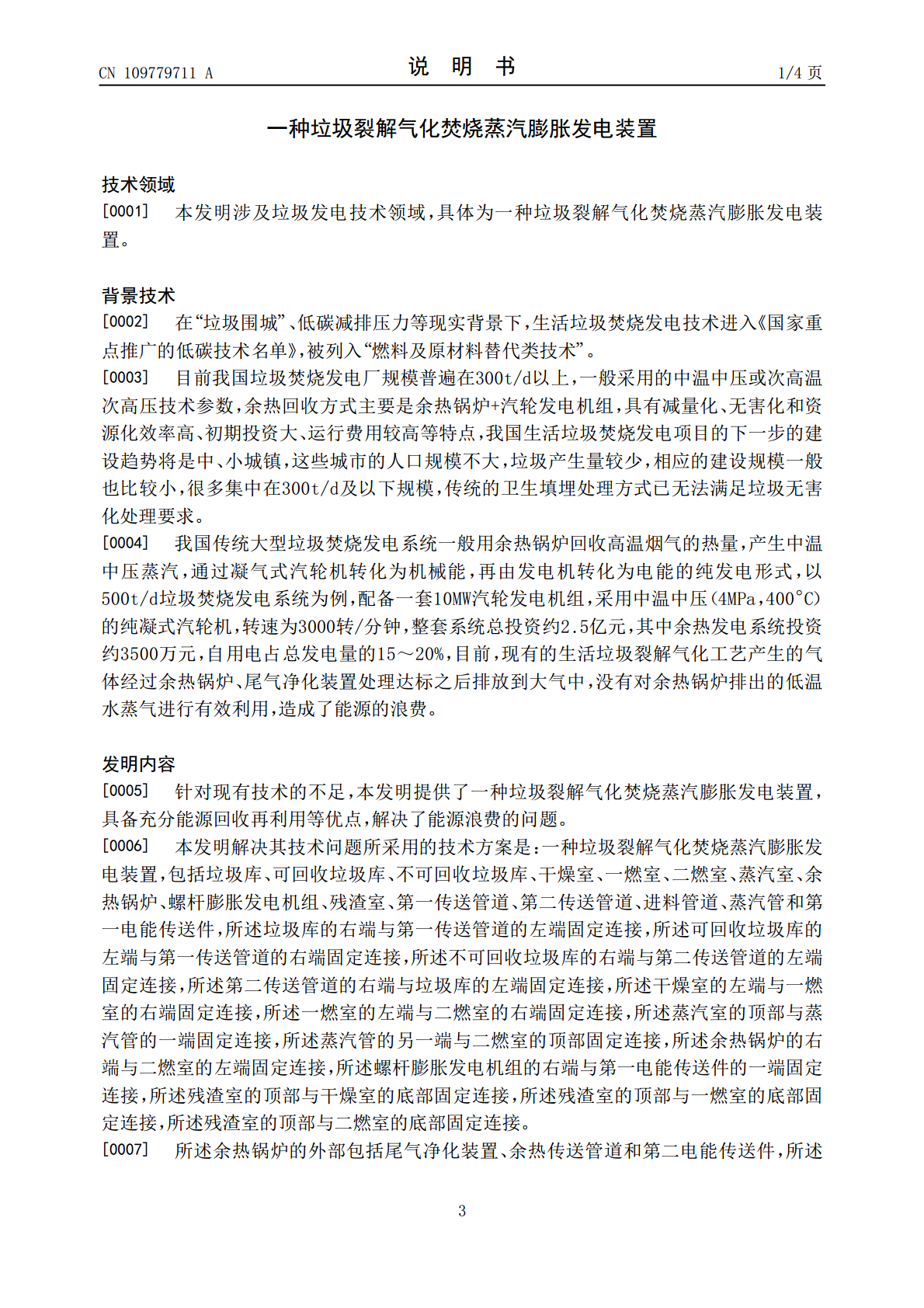

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109779711A(43)申请公布日2019.05.21(21)申请号201910246075.0(22)申请日2019.03.29(71)申请人上海宝达环境科技有限公司地址200941上海市宝山区蕴川路5475号4幢部分5839室(72)发明人黄红军陈服服(51)Int.Cl.F01K27/00(2006.01)F01K17/02(2006.01)F01K13/02(2006.01)F01K13/00(2006.01)F01K11/00(2006.01)F01K7/02(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种垃圾裂解气化焚烧蒸汽膨胀发电装置(57)摘要本发明涉及垃圾发电技术领域，且公开了一种垃圾裂解气化焚烧蒸汽膨胀发电装置。该垃圾裂解气化焚烧蒸汽膨胀发电装置，包括垃圾库、干燥室、一燃室、二燃室、蒸汽室、余热锅炉、螺杆膨胀发电机组和残渣室，所述干燥室的左端与一燃室的右端固定连接，所述一燃室的左端与二燃室的右端固定连接，所述蒸汽室的顶部与蒸汽管的一端固定连接。该垃圾裂解气化焚烧蒸汽膨胀发电装置，在安装时，将垃圾库分别与可回收垃圾库和不可回收垃圾库连接，不可回收垃圾库通过设置有进料管道与干燥室连接，一燃室和二燃室连接，蒸汽室通过设置第一电能传送件与螺杆膨胀发电机组连接，余热锅炉与二燃室连接，并设置有第二电能传送件连接螺杆膨胀发电机组。CN109779711ACN109779711A权利要求书1/1页1.一种垃圾裂解气化焚烧蒸汽膨胀发电装置，包括垃圾库（1）、可回收垃圾库（2）、不可回收垃圾库（3）、干燥室（4）、一燃室（5）、二燃室（6）、蒸汽室（7）、余热锅炉（8）、螺杆膨胀发电机组（9）、残渣室（13）、第一传送管道（16）、第二传送管道（17）、进料管道（18）、蒸汽管（19）和第一电能传送件（21），其特征在于：所述垃圾库（1）的右端与第一传送管道（16）的左端固定连接，所述可回收垃圾库（2）的左端与第一传送管道（16）的右端固定连接，所述不可回收垃圾库（3）的右端与第二传送管道（17）的左端固定连接，所述第二传送管道（17）的右端与垃圾库（1）的左端固定连接，所述干燥室（4）的左端与一燃室（5）的右端固定连接，所述一燃室（5）的左端与二燃室（6）的右端固定连接，所述蒸汽室（7）的顶部与蒸汽管（19）的一端固定连接，所述蒸汽管（19）的另一端与二燃室（6）的顶部固定连接，所述余热锅炉（8）的右端与二燃室（6）的左端固定连接，所述螺杆膨胀发电机组（9）的右端与第一电能传送件（21）的一端固定连接，所述残渣室（13）的顶部与干燥室（4）的底部固定连接，所述残渣室（13）的顶部与一燃室（5）的底部固定连接，所述残渣室（13）的顶部与二燃室（6）的底部固定连接；所述余热锅炉（8）的外部包括尾气净化装置（10）、余热传送管道（20）和第二电能传送件（22），所述尾气净化装置（10）的右端与余热锅炉（8）的左端固定连接，所述余热传送管道（20）的一端与余热锅炉（8）的右端固定连接，所述第二电能传送件（22）的一端与余热锅炉（8）的左端固定连接；所述垃圾库（1）的左端设置有一次风机（11）和二次风机（12），所述一次风机（11）的吸气口与垃圾库（1）的外壁固定连接，所述二次风机（12）的吸气口与垃圾库（1）的外壁固定连接。2.根据权利要求1所述的一种垃圾裂解气化焚烧蒸汽膨胀发电装置，其特征在于：所述垃圾库（1）通过设置在其上的第一传送管道（16）与可回收垃圾库（2）固定连接，所述垃圾库（1）通过设置在其上的第二传送管道（17）与不可回收垃圾库（3）固定连接。3.根据权利要求1所述的一种垃圾裂解气化焚烧蒸汽膨胀发电装置，其特征在于：所述干燥室（4）的右端设置有进料管道（18），所述干燥室（4）的右端与进料管道（18）的左端固定连接，所述进料管道（18）的右端与不可回收垃圾库（3）的左端固定连接。4.根据权利要求1所述的一种垃圾裂解气化焚烧蒸汽膨胀发电装置，其特征在于：所述第一电能传送件（21）的另一端与蒸汽室（7）的左端固定连接，所述第二电能传送件（22）的另一端与螺杆膨胀发电机组（9）的外壁固定连接。5.根据权利要求1所述的一种垃圾裂解气化焚烧蒸汽膨胀发电装置，其特征在于：所述一燃室（5）的正面设置有一燃室温度控制面板（14），所述一燃室温度控制面板（14）的外壁与一燃室（5）的内壁卡接，所述二燃室（6）的正面设置有二燃室温度控制面板（15），所述二燃室温度控制面板（15）的外壁与二燃室（6）的内壁卡接。6.根据权利要求1所述的一种垃圾裂解气化焚烧蒸汽膨胀发电装置，其特征在于：所述一次风机（11）的出气口与一燃室（5）的外壁固定
