一种垃圾裂解气化内燃机组发电装置.pdf

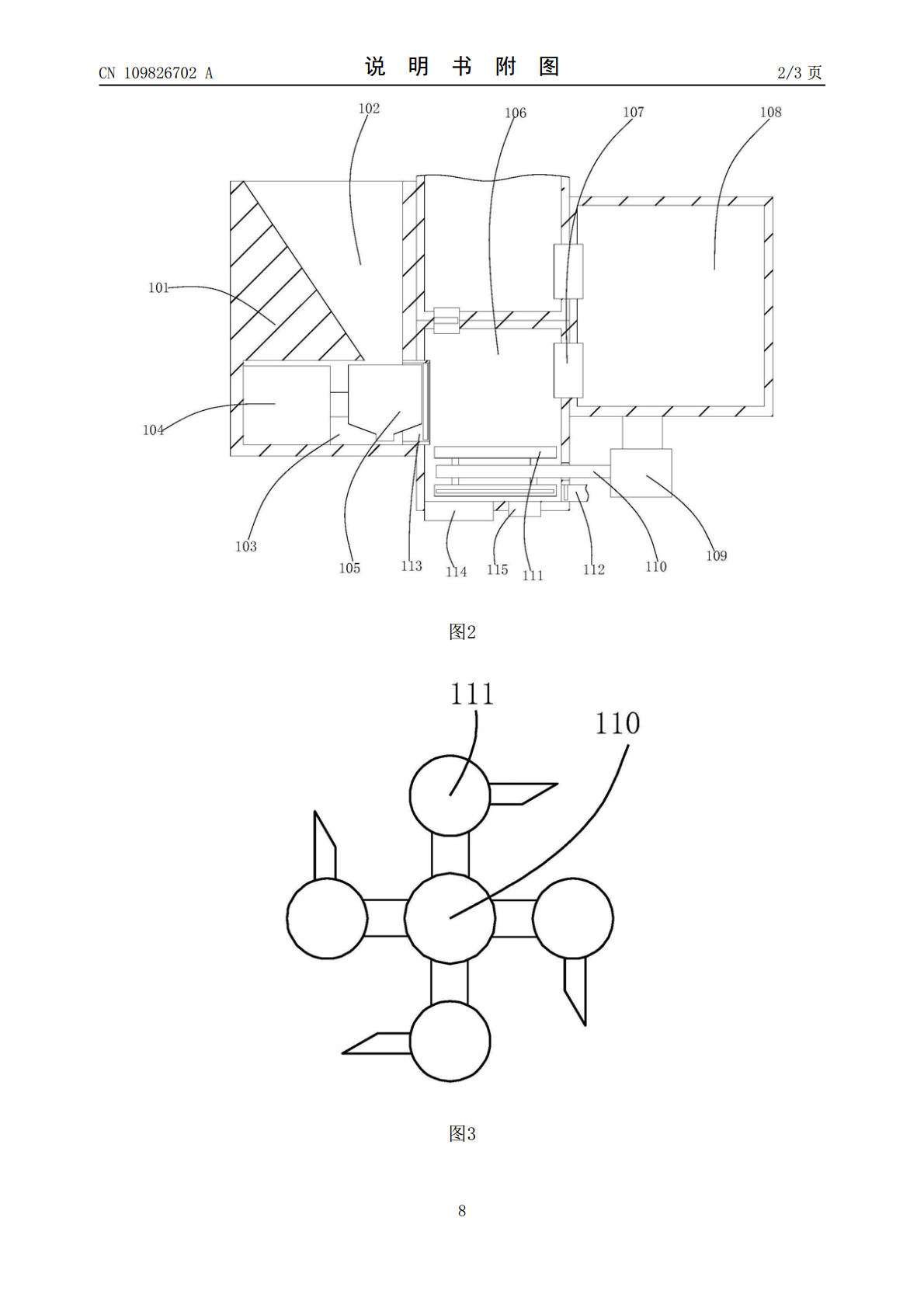

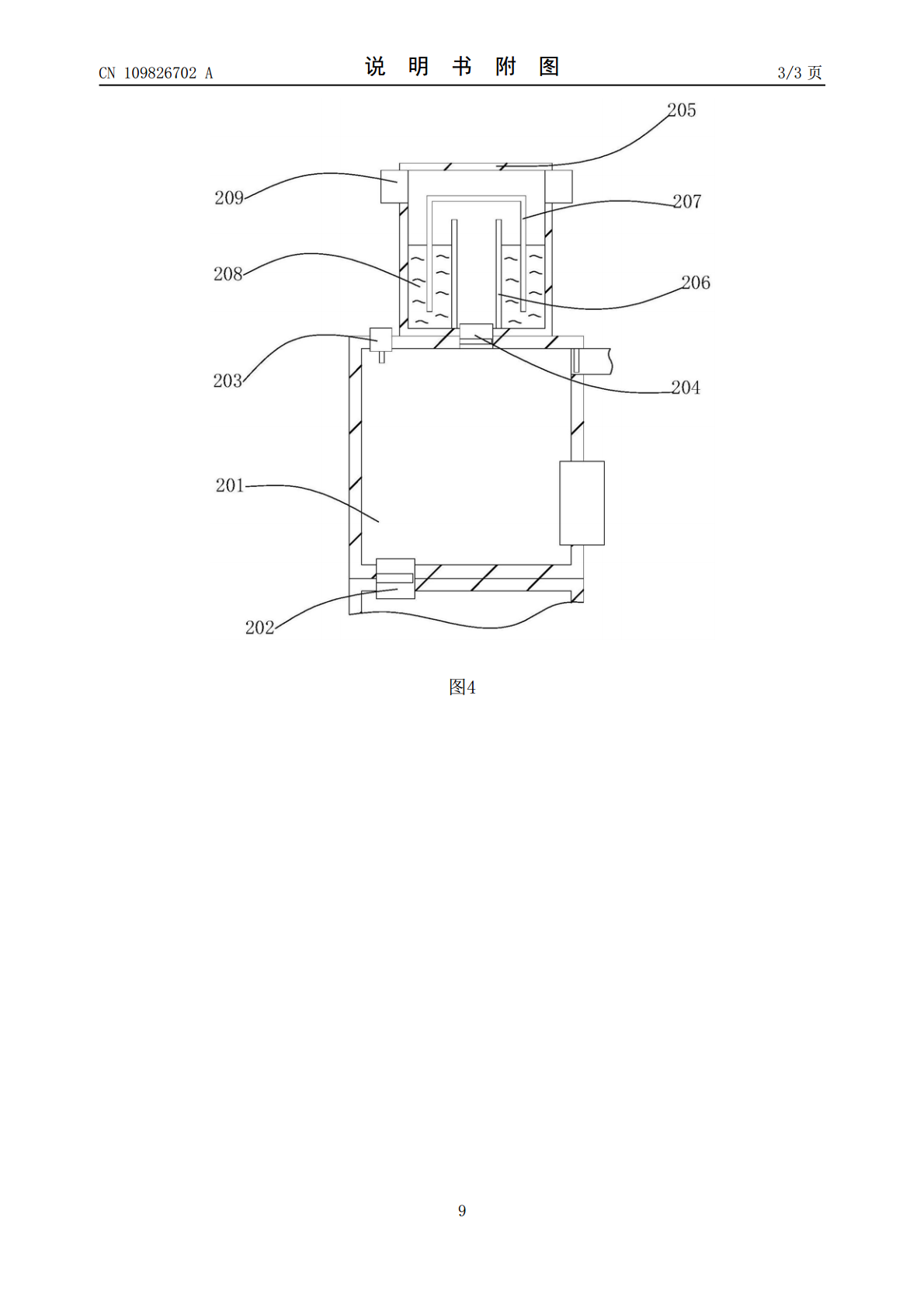

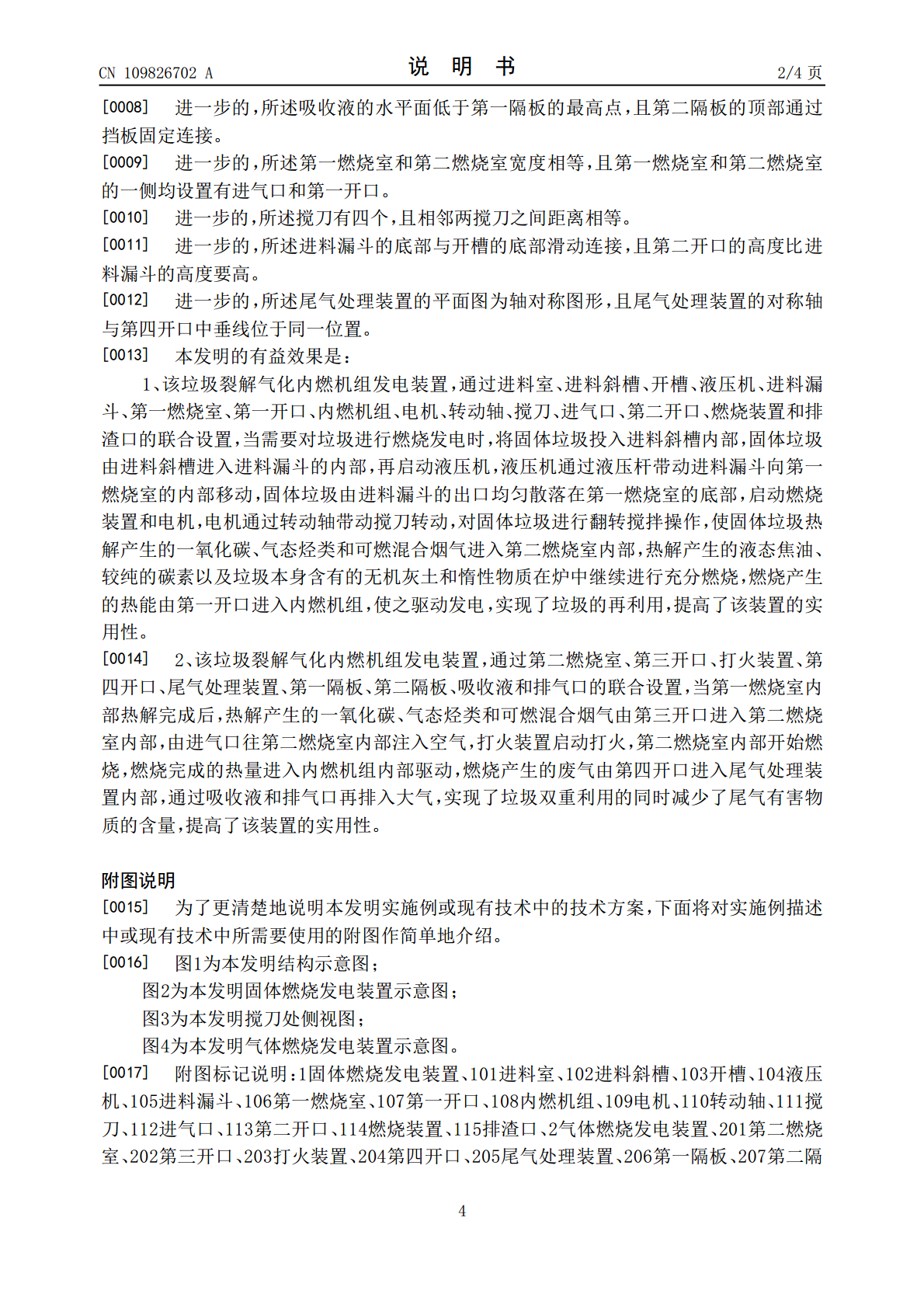

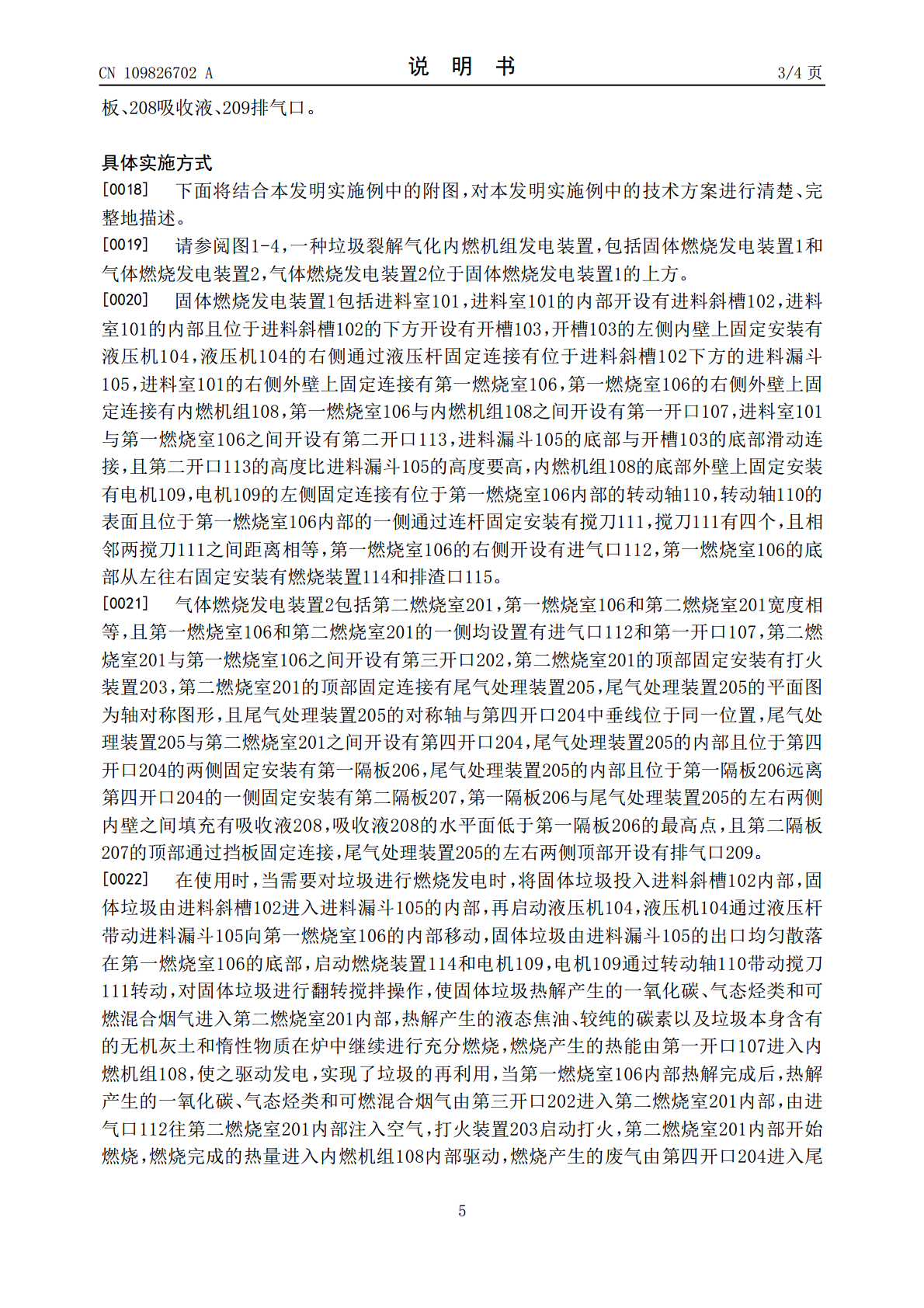

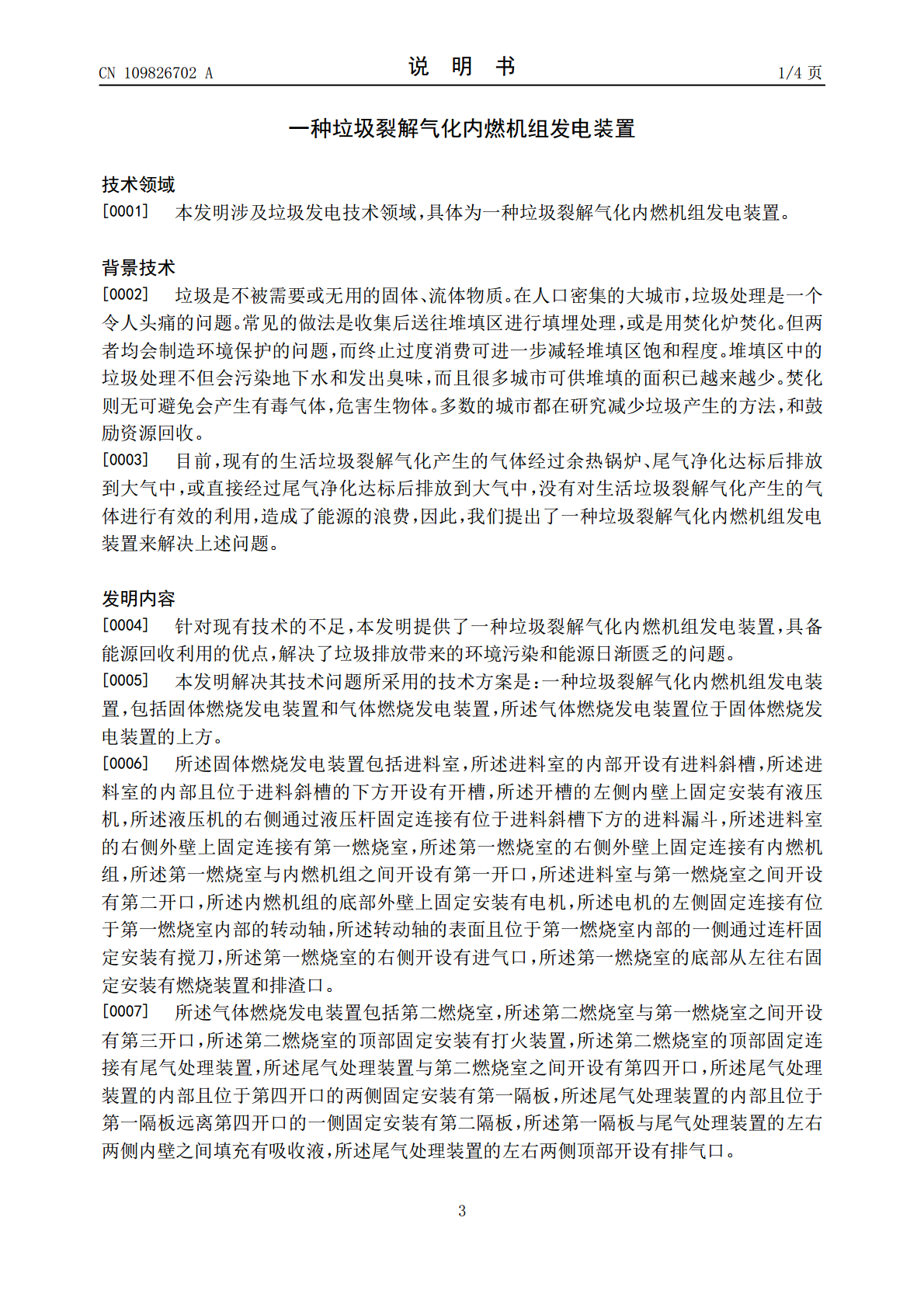

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109826702A(43)申请公布日2019.05.31(21)申请号201910247172.1(22)申请日2019.03.29(71)申请人上海宝达环境科技有限公司地址200941上海市宝山区蕴川路5475号4幢部分5839室(72)发明人黄红军陈服服(51)Int.Cl.F02B43/08(2006.01)F02B45/10(2006.01)F02B63/04(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种垃圾裂解气化内燃机组发电装置(57)摘要本发明涉及垃圾发电技术领域，且公开了一种垃圾裂解气化内燃机组发电装置，包括固体燃烧发电装置和气体燃烧发电装置，所述气体燃烧发电装置位于固体燃烧发电装置的上方，所述固体燃烧发电装置包括进料室。该垃圾裂解气化内燃机组发电装置，固体垃圾由进料斜槽进入进料漏斗的内部，液压机通过液压杆带动进料漏斗向第一燃烧室的内部移动，固体垃圾由进料漏斗的出口均匀散落在第一燃烧室的底部，启动燃烧装置和电机，电机通过转动轴带动搅刀转动，对固体垃圾进行翻转搅拌操作，使固体垃圾热解产生可燃混合烟气进入第二燃烧室内部，热解产生的产物在炉中继续进行充分燃烧，燃烧产生的热能由第一开口进入内燃机组，使之驱动发电。CN109826702ACN109826702A权利要求书1/1页1.一种垃圾裂解气化内燃机组发电装置，包括固体燃烧发电装置（1）和气体燃烧发电装置（2），其特征在于：所述气体燃烧发电装置（2）位于固体燃烧发电装置（1）的上方；所述固体燃烧发电装置（1）包括进料室（101），所述进料室（101）的内部开设有进料斜槽（102），所述进料室（101）的内部且位于进料斜槽（102）的下方开设有开槽（103），所述开槽（103）的左侧内壁上固定安装有液压机（104），所述液压机（104）的右侧通过液压杆固定连接有位于进料斜槽（102）下方的进料漏斗（105），所述进料室（101）的右侧外壁上固定连接有第一燃烧室（106），所述第一燃烧室（106）的右侧外壁上固定连接有内燃机组（108），所述第一燃烧室（106）与内燃机组（108）之间开设有第一开口（107），所述进料室（101）与第一燃烧室（106）之间开设有第二开口（113），所述内燃机组（108）的底部外壁上固定安装有电机（109），所述电机（109）的左侧固定连接有位于第一燃烧室（106）内部的转动轴（110），所述转动轴（110）的表面且位于第一燃烧室（106）内部的一侧通过连杆固定安装有搅刀（111），所述第一燃烧室（106）的右侧开设有进气口（112），所述第一燃烧室（106）的底部从左往右固定安装有燃烧装置（114）和排渣口（115）；所述气体燃烧发电装置（2）包括第二燃烧室（201），所述第二燃烧室（201）与第一燃烧室（106）之间开设有第三开口（202），所述第二燃烧室（201）的顶部固定安装有打火装置（203），所述第二燃烧室（201）的顶部固定连接有尾气处理装置（205），所述尾气处理装置（205）与第二燃烧室（201）之间开设有第四开口（204），所述尾气处理装置（205）的内部且位于第四开口（204）的两侧固定安装有第一隔板（206），所述尾气处理装置（205）的内部且位于第一隔板（206）远离第四开口（204）的一侧固定安装有第二隔板（207），所述第一隔板（206）与尾气处理装置（205）的左右两侧内壁之间填充有吸收液（208），所述尾气处理装置（205）的左右两侧顶部开设有排气口（209）。2.根据权利要求1所述的一种垃圾裂解气化内燃机组发电装置，其特征在于：所述吸收液（208）的水平面低于第一隔板（206）的最高点，且第二隔板（207）的顶部通过挡板固定连接。3.根据权利要求1所述的一种垃圾裂解气化内燃机组发电装置，其特征在于：所述第一燃烧室（106）和第二燃烧室（201）宽度相等，且第一燃烧室（106）和第二燃烧室（201）的一侧均设置有进气口（112）和第一开口（107）。4.根据权利要求1所述的一种垃圾裂解气化内燃机组发电装置，其特征在于：所述搅刀（111）有四个，且相邻两搅刀（111）之间距离相等。5.根据权利要求1所述的一种垃圾裂解气化内燃机组发电装置，其特征在于：所述进料漏斗（105）的底部与开槽（103）的底部滑动连接，且第二开口（113）的高度比进料漏斗（105）的高度要高。6.根据权利要求1所述的一种垃圾裂解气化内燃机组发电装置，其特征在于：所述尾气处理装置（205）的平面图为轴对称图形，且尾气处理装置（205）的对称轴与第四开口（204）中垂线位于同一位置。2CN109826702A说明书1/4页一种垃圾裂解气
