延长高炉一代炉龄的方法.pdf

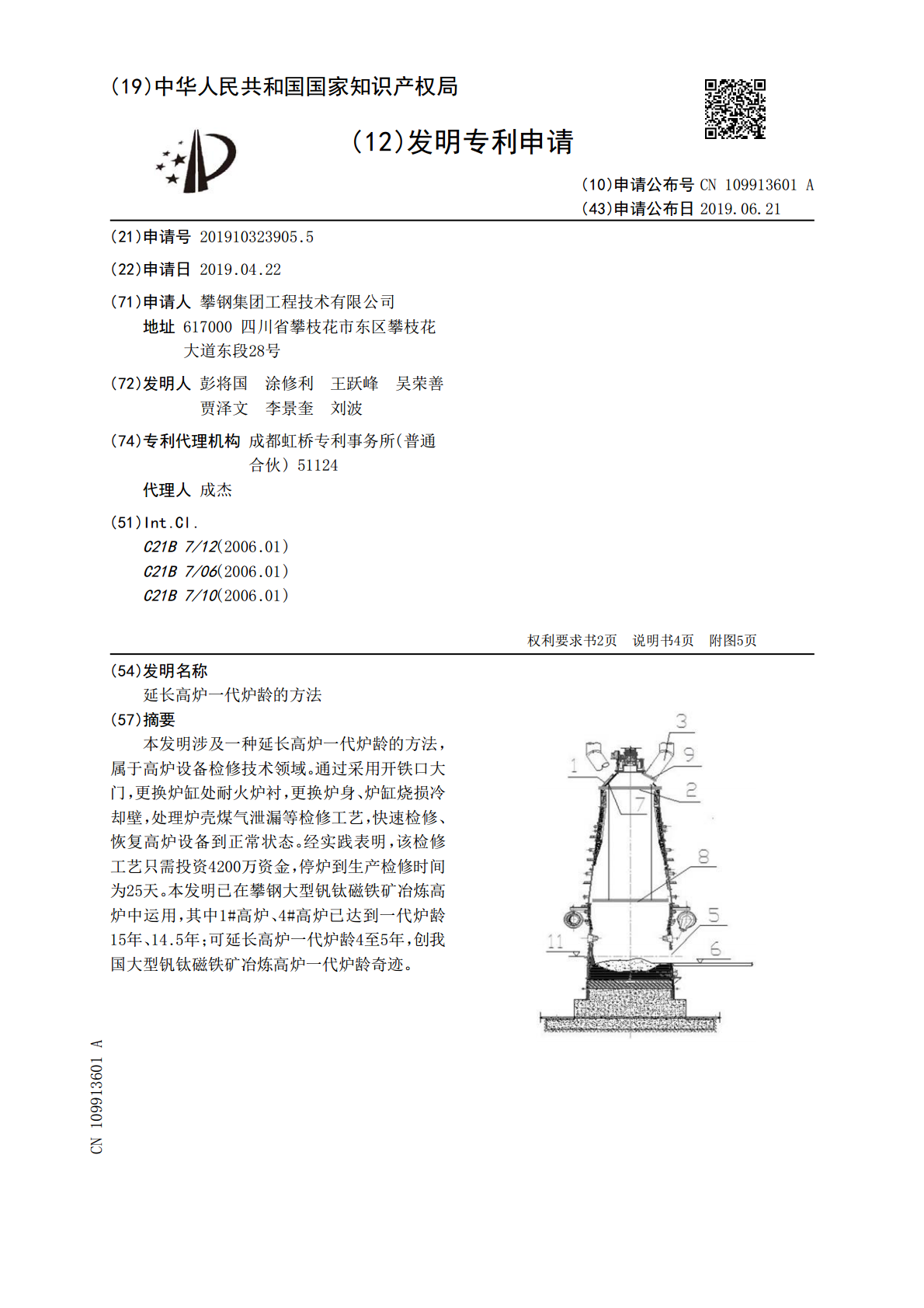

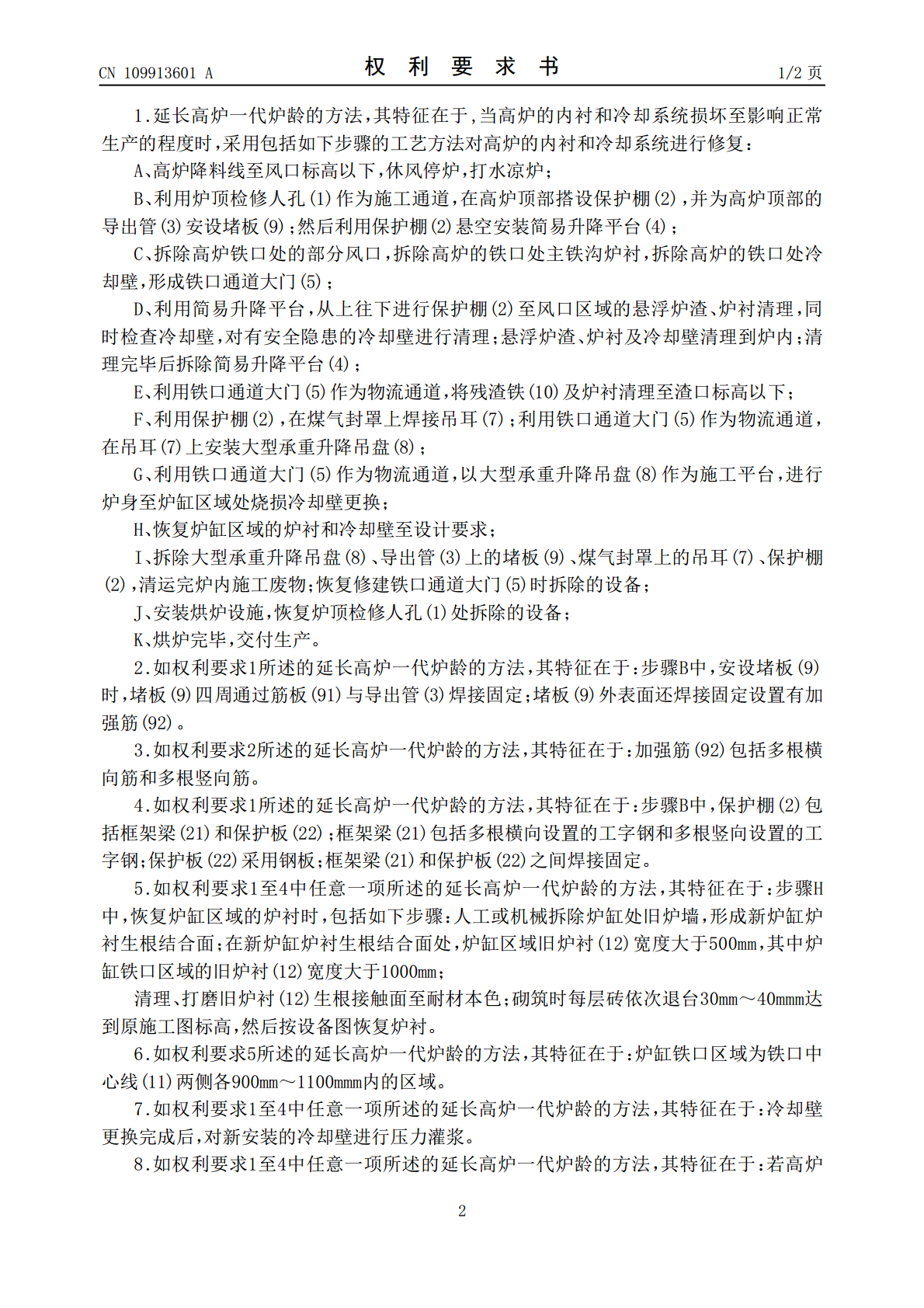

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109913601A(43)申请公布日2019.06.21(21)申请号201910323905.5(22)申请日2019.04.22(71)申请人攀钢集团工程技术有限公司地址617000四川省攀枝花市东区攀枝花大道东段28号(72)发明人彭将国涂修利王跃峰吴荣善贾泽文李景奎刘波(74)专利代理机构成都虹桥专利事务所(普通合伙)51124代理人成杰(51)Int.Cl.C21B7/12(2006.01)C21B7/06(2006.01)C21B7/10(2006.01)权利要求书2页说明书4页附图5页(54)发明名称延长高炉一代炉龄的方法(57)摘要本发明涉及一种延长高炉一代炉龄的方法，属于高炉设备检修技术领域。通过采用开铁口大门，更换炉缸处耐火炉衬，更换炉身、炉缸烧损冷却壁，处理炉壳煤气泄漏等检修工艺，快速检修、恢复高炉设备到正常状态。经实践表明，该检修工艺只需投资4200万资金，停炉到生产检修时间为25天。本发明已在攀钢大型钒钛磁铁矿冶炼高炉中运用，其中1#高炉、4#高炉已达到一代炉龄15年、14.5年；可延长高炉一代炉龄4至5年，创我国大型钒钛磁铁矿冶炼高炉一代炉龄奇迹。CN109913601ACN109913601A权利要求书1/2页1.延长高炉一代炉龄的方法，其特征在于,当高炉的内衬和冷却系统损坏至影响正常生产的程度时，采用包括如下步骤的工艺方法对高炉的内衬和冷却系统进行修复：A、高炉降料线至风口标高以下，休风停炉，打水凉炉；B、利用炉顶检修人孔(1)作为施工通道，在高炉顶部搭设保护棚(2)，并为高炉顶部的导出管(3)安设堵板(9)；然后利用保护棚(2)悬空安装简易升降平台(4)；C、拆除高炉铁口处的部分风口，拆除高炉的铁口处主铁沟炉衬，拆除高炉的铁口处冷却壁，形成铁口通道大门(5)；D、利用简易升降平台，从上往下进行保护棚(2)至风口区域的悬浮炉渣、炉衬清理，同时检查冷却壁，对有安全隐患的冷却壁进行清理；悬浮炉渣、炉衬及冷却壁清理到炉内；清理完毕后拆除简易升降平台(4)；E、利用铁口通道大门(5)作为物流通道，将残渣铁(10)及炉衬清理至渣口标高以下；F、利用保护棚(2)，在煤气封罩上焊接吊耳(7)；利用铁口通道大门(5)作为物流通道，在吊耳(7)上安装大型承重升降吊盘(8)；G、利用铁口通道大门(5)作为物流通道，以大型承重升降吊盘(8)作为施工平台，进行炉身至炉缸区域处烧损冷却壁更换；H、恢复炉缸区域的炉衬和冷却壁至设计要求；I、拆除大型承重升降吊盘(8)、导出管(3)上的堵板(9)、煤气封罩上的吊耳(7)、保护棚(2)，清运完炉内施工废物；恢复修建铁口通道大门(5)时拆除的设备；J、安装烘炉设施，恢复炉顶检修人孔(1)处拆除的设备；K、烘炉完毕，交付生产。2.如权利要求1所述的延长高炉一代炉龄的方法，其特征在于：步骤B中，安设堵板(9)时，堵板(9)四周通过筋板(91)与导出管(3)焊接固定；堵板(9)外表面还焊接固定设置有加强筋(92)。3.如权利要求2所述的延长高炉一代炉龄的方法，其特征在于：加强筋(92)包括多根横向筋和多根竖向筋。4.如权利要求1所述的延长高炉一代炉龄的方法，其特征在于：步骤B中，保护棚(2)包括框架梁(21)和保护板(22)；框架梁(21)包括多根横向设置的工字钢和多根竖向设置的工字钢；保护板(22)采用钢板；框架梁(21)和保护板(22)之间焊接固定。5.如权利要求1至4中任意一项所述的延长高炉一代炉龄的方法，其特征在于：步骤H中，恢复炉缸区域的炉衬时，包括如下步骤：人工或机械拆除炉缸处旧炉墙，形成新炉缸炉衬生根结合面；在新炉缸炉衬生根结合面处，炉缸区域旧炉衬(12)宽度大于500mm，其中炉缸铁口区域的旧炉衬(12)宽度大于1000mm；清理、打磨旧炉衬(12)生根接触面至耐材本色；砌筑时每层砖依次退台30mm～40mmm达到原施工图标高，然后按设备图恢复炉衬。6.如权利要求5所述的延长高炉一代炉龄的方法，其特征在于：炉缸铁口区域为铁口中心线(11)两侧各900mm～1100mmm内的区域。7.如权利要求1至4中任意一项所述的延长高炉一代炉龄的方法，其特征在于：冷却壁更换完成后，对新安装的冷却壁进行压力灌浆。8.如权利要求1至4中任意一项所述的延长高炉一代炉龄的方法，其特征在于：若高炉2CN109913601A权利要求书2/2页的炉壳及铁口处存在煤气泄漏，在对高炉的内衬和冷却系统进行修复的同时，修复处理煤气泄漏。9.如权利要求1至4中任意一项所述的延长高炉一代炉龄的方法，其特征在于：铁口通道大门(5)外侧配设有出铁口施工平台(6)。3CN109913601A说明书1/4页延长高炉一代炉龄的方法技术领域[
