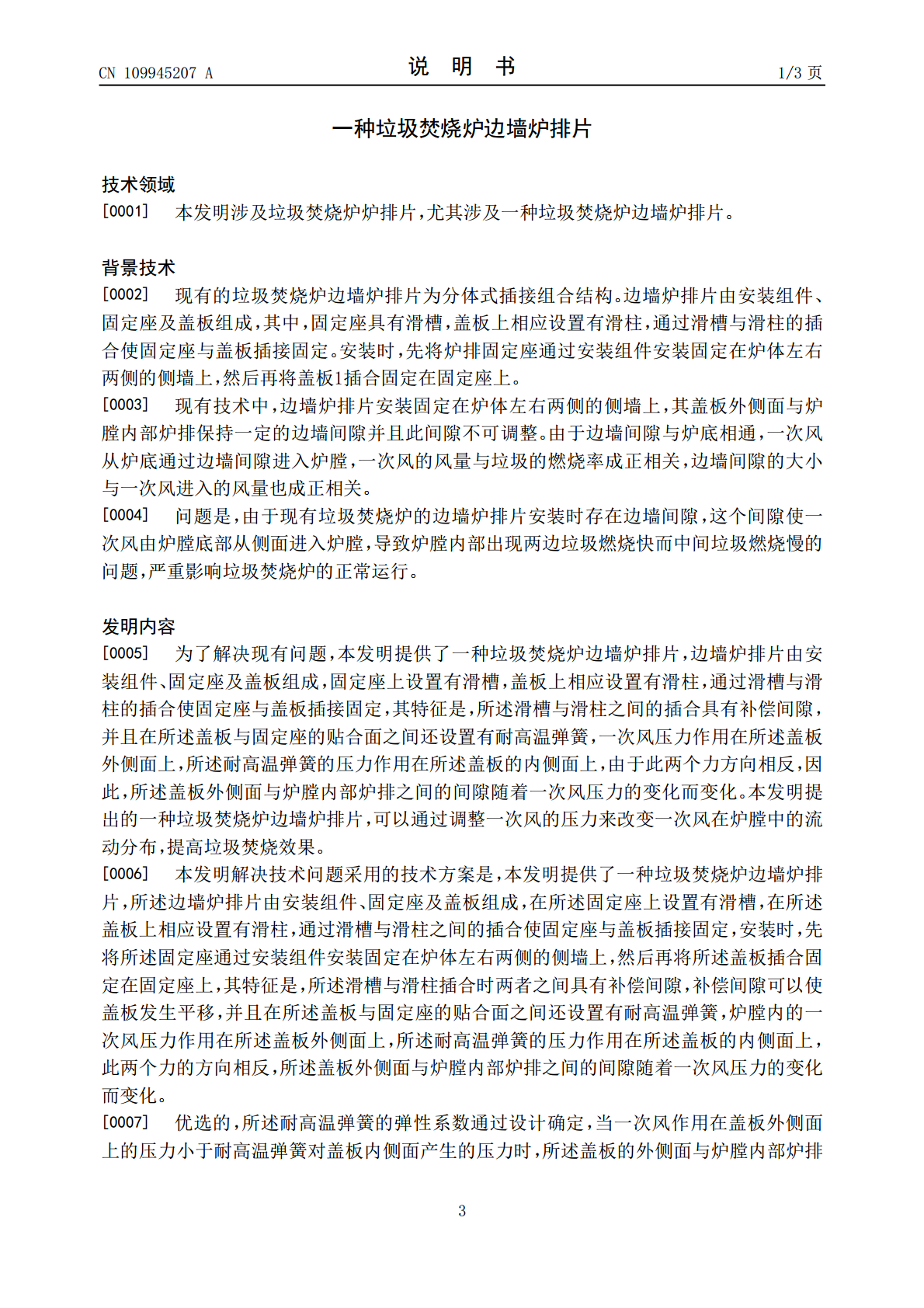

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109945207A(43)申请公布日2019.06.28(21)申请号201910258703.7(22)申请日2019.04.01(71)申请人深圳市能源环保有限公司地址518046广东省深圳市福田区深南大道4001号时代金融中心13楼(72)发明人李莉莉刘柳(74)专利代理机构广东广和律师事务所44298代理人李龙飞(51)Int.Cl.F23G5/44(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种垃圾焚烧炉边墙炉排片(57)摘要本发明提供了一种垃圾焚烧炉边墙炉排片，边墙炉排片由安装组件、固定座及盖板组成，固定座上设置有滑槽，盖板上相应设置有滑柱，通过滑槽与滑柱的插合使固定座与盖板插接固定，其特征是，所述滑槽与滑柱之间的插合具有补偿间隙，并且在所述盖板与固定座的贴合面之间还设置有耐高温弹簧，一次风压力作用在所述盖板外侧面上，所述耐高温弹簧的压力作用在所述盖板的内侧面上，由于此两个力方向相反，因此，所述盖板外侧面与炉膛内部炉排之间的间隙随着一次风压力的变化而变化。本发明提出的一种垃圾焚烧炉边墙炉排片，可以通过调整一次风的压力来改变一次风在炉膛中的流动分布，提高垃圾焚烧效果。CN109945207ACN109945207A权利要求书1/1页1.一种垃圾焚烧炉边墙炉排片，所述边墙炉排片由安装组件、固定座及盖板组成，在所述固定座上设置有滑槽，在所述盖板上相应设置有滑柱，通过滑槽与滑柱之间的插合使固定座与盖板插接固定，安装时，先将所述固定座通过安装组件安装固定在炉体左右两侧的侧墙上，然后再将所述盖板插合固定在固定座上，其特征是，所述滑槽与滑柱插合时两者之间具有补偿间隙，补偿间隙可以使盖板发生平移，并且在所述盖板与固定座的贴合面之间还设置有耐高温弹簧，炉膛内的一次风压力作用在所述盖板外侧面上，所述耐高温弹簧的压力作用在所述盖板的内侧面上，此两个力的方向相反，所述盖板外侧面与炉膛内部炉排之间的间隙随着一次风压力的变化而变化。2.根据权利要求1所述的一种垃圾焚烧炉边墙炉排片，其特征是，所述耐高温弹簧的弹性系数通过设计确定，当一次风作用在盖板外侧面上的压力小于耐高温弹簧对盖板内侧面产生的压力时，所述盖板的外侧面与炉膛内部炉排互相贴合；当一次风作用在所述盖板外侧面上的压力超过耐高温弹簧对盖板内侧面产生的压力时耐高温弹簧收缩，所述盖板平移使外侧面与炉膛内部炉排之间出现间隙。2CN109945207A说明书1/3页一种垃圾焚烧炉边墙炉排片技术领域[0001]本发明涉及垃圾焚烧炉炉排片，尤其涉及一种垃圾焚烧炉边墙炉排片。背景技术[0002]现有的垃圾焚烧炉边墙炉排片为分体式插接组合结构。边墙炉排片由安装组件、固定座及盖板组成，其中，固定座具有滑槽，盖板上相应设置有滑柱，通过滑槽与滑柱的插合使固定座与盖板插接固定。安装时，先将炉排固定座通过安装组件安装固定在炉体左右两侧的侧墙上，然后再将盖板1插合固定在固定座上。[0003]现有技术中，边墙炉排片安装固定在炉体左右两侧的侧墙上，其盖板外侧面与炉膛内部炉排保持一定的边墙间隙并且此间隙不可调整。由于边墙间隙与炉底相通，一次风从炉底通过边墙间隙进入炉膛，一次风的风量与垃圾的燃烧率成正相关，边墙间隙的大小与一次风进入的风量也成正相关。[0004]问题是，由于现有垃圾焚烧炉的边墙炉排片安装时存在边墙间隙，这个间隙使一次风由炉膛底部从侧面进入炉膛，导致炉膛内部出现两边垃圾燃烧快而中间垃圾燃烧慢的问题，严重影响垃圾焚烧炉的正常运行。发明内容[0005]为了解决现有问题，本发明提供了一种垃圾焚烧炉边墙炉排片，边墙炉排片由安装组件、固定座及盖板组成，固定座上设置有滑槽，盖板上相应设置有滑柱，通过滑槽与滑柱的插合使固定座与盖板插接固定，其特征是，所述滑槽与滑柱之间的插合具有补偿间隙，并且在所述盖板与固定座的贴合面之间还设置有耐高温弹簧，一次风压力作用在所述盖板外侧面上，所述耐高温弹簧的压力作用在所述盖板的内侧面上，由于此两个力方向相反，因此，所述盖板外侧面与炉膛内部炉排之间的间隙随着一次风压力的变化而变化。本发明提出的一种垃圾焚烧炉边墙炉排片，可以通过调整一次风的压力来改变一次风在炉膛中的流动分布，提高垃圾焚烧效果。[0006]本发明解决技术问题采用的技术方案是，本发明提供了一种垃圾焚烧炉边墙炉排片，所述边墙炉排片由安装组件、固定座及盖板组成，在所述固定座上设置有滑槽，在所述盖板上相应设置有滑柱，通过滑槽与滑柱之间的插合使固定座与盖板插接固定，安装时，先将所述固定座通过安装组件安装固定在炉体左右两侧的侧墙上，然后再将所述盖板插合固定在固定座上，其特征是，所述滑槽与滑柱插合时两者之间具有补偿间隙，补偿间隙可以使盖板发生平
