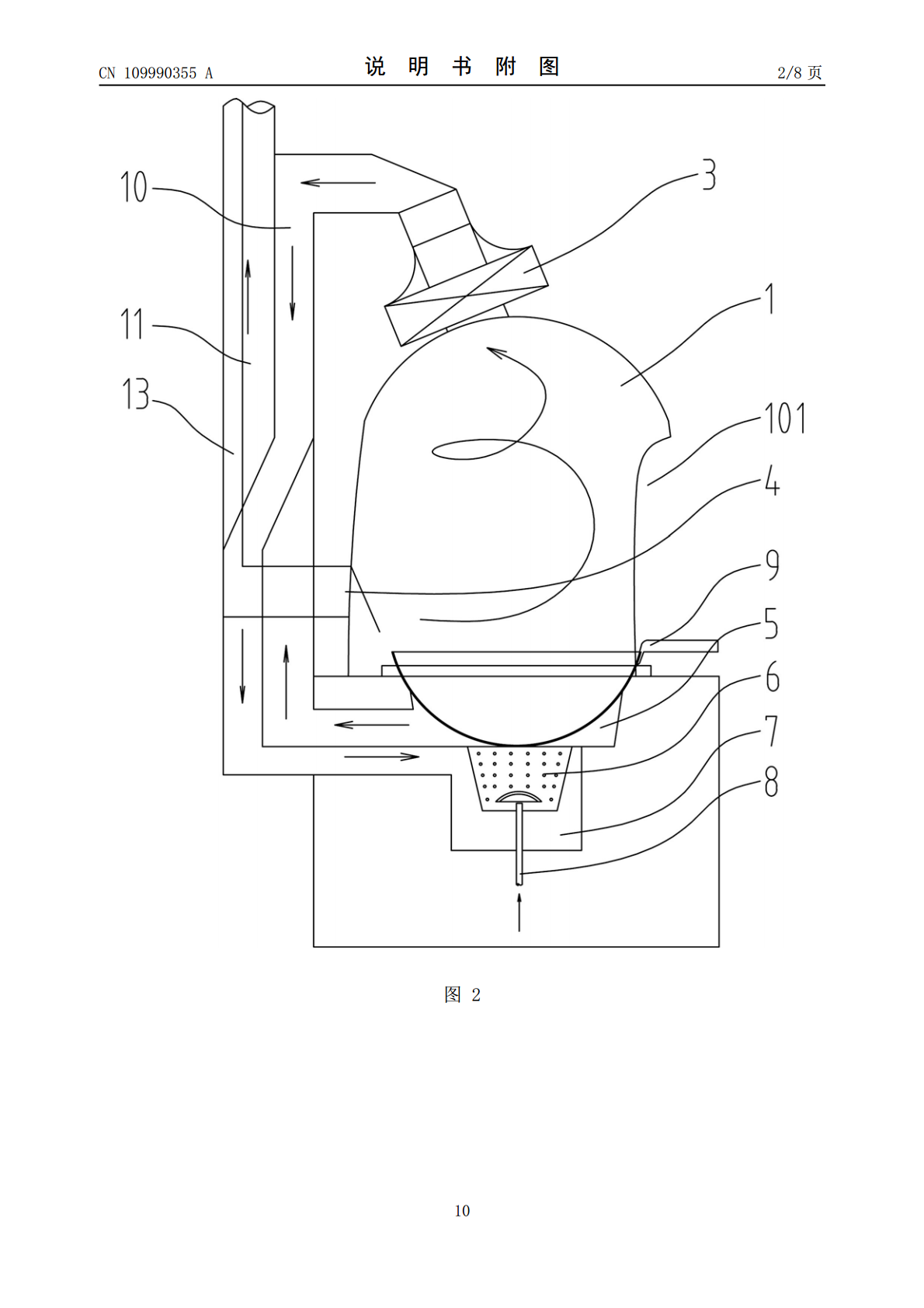

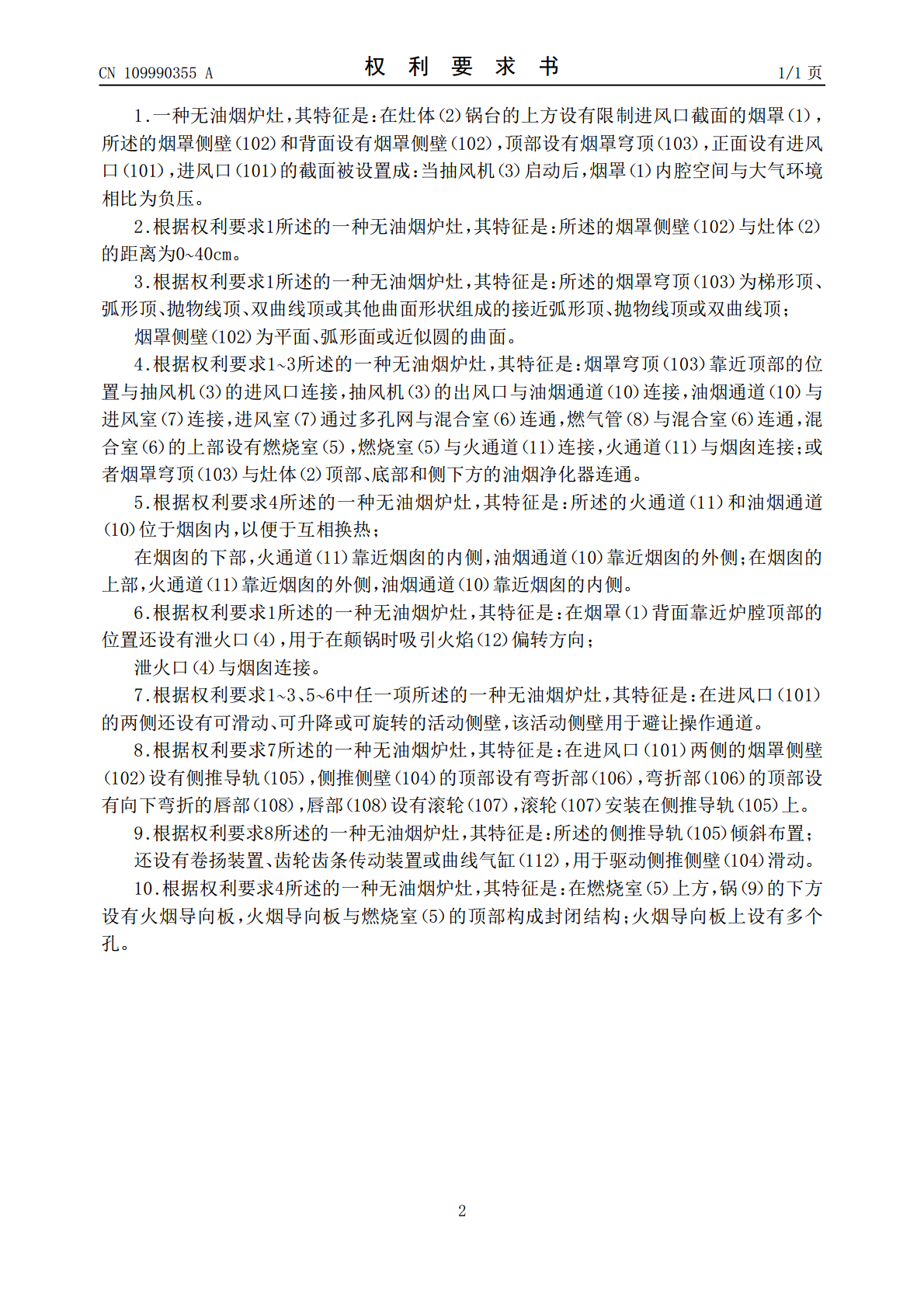

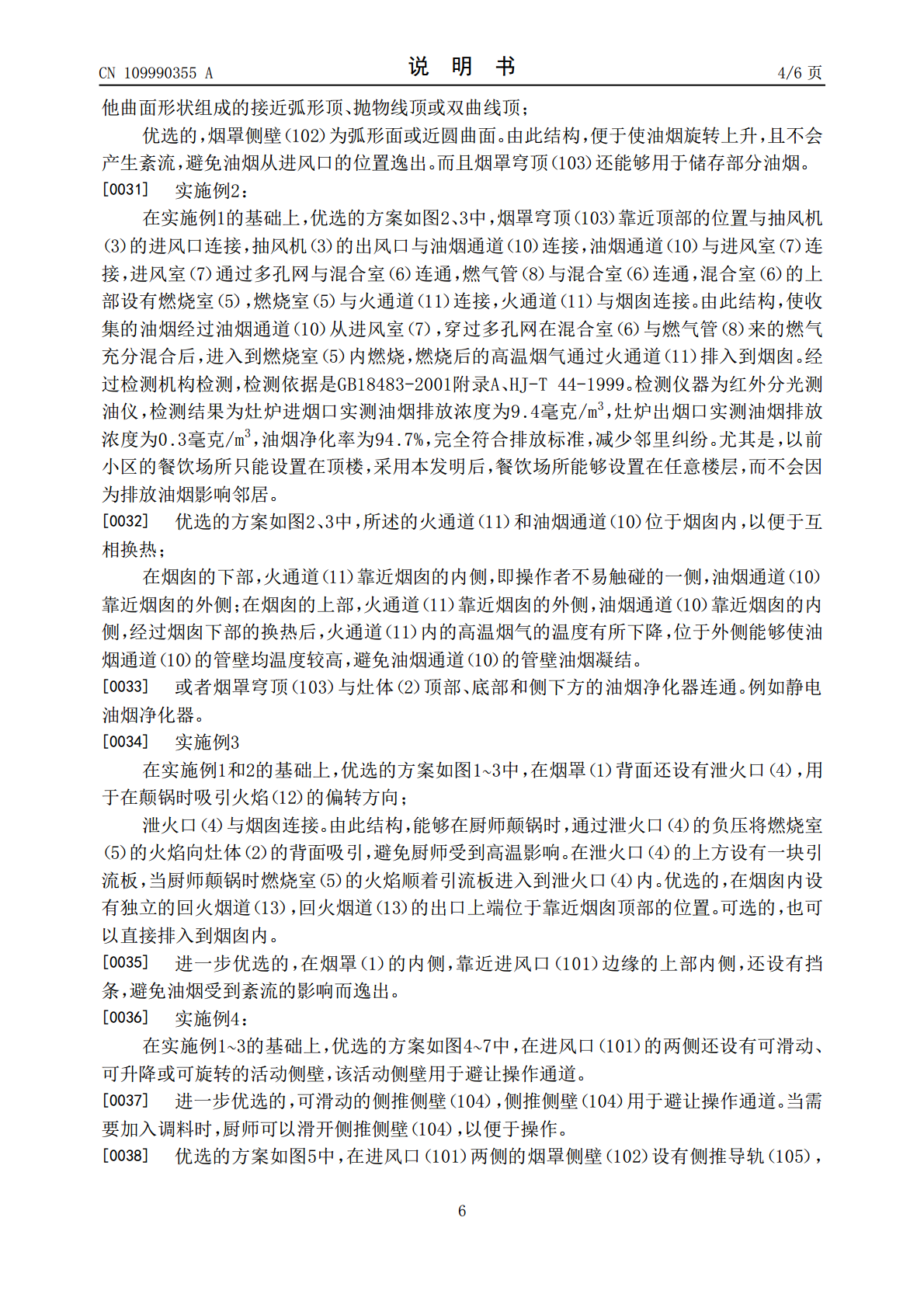

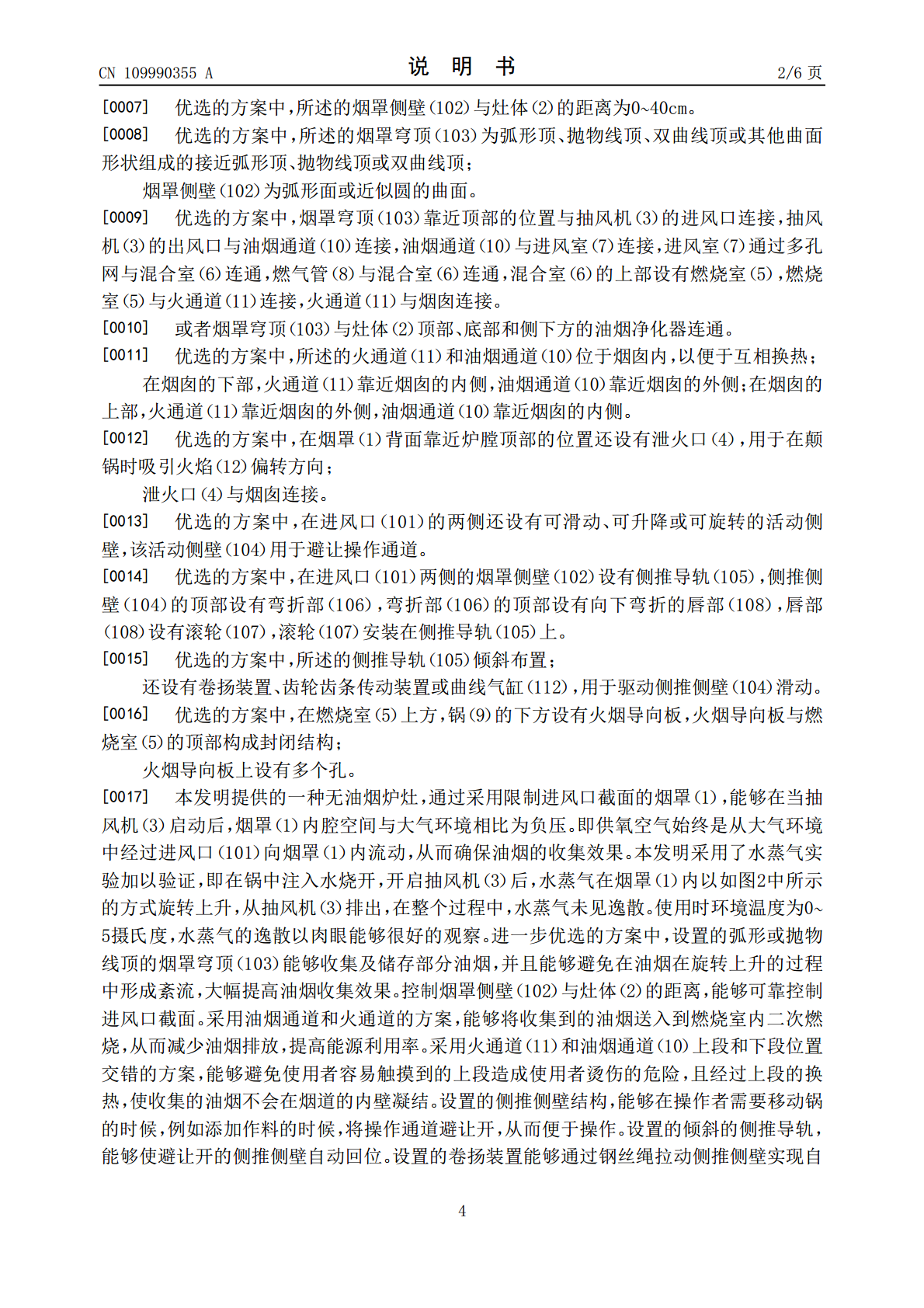

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109990355A(43)申请公布日2019.07.09(21)申请号201910168915.6(22)申请日2019.03.06(71)申请人张跃虎地址430312湖北省武汉市黄陂区汉口北大道华中企业城C2-2(72)发明人张跃虎(74)专利代理机构武汉维盾知识产权代理事务所(普通合伙)42244代理人彭永念(51)Int.Cl.F24C15/20(2006.01)F23G7/06(2006.01)权利要求书1页说明书6页附图8页(54)发明名称无油烟炉灶(57)摘要本发明提供一种无油烟的炉灶，在灶体锅台的上方设有限制进风口截面的烟罩，所述的烟罩侧面和背面设有烟罩侧壁，顶部设有烟罩穹顶，正面设有进风口，进风口的截面被设置成：当抽风机启动后，烟罩内腔空间与大气环境相比为负压。即供氧空气始终是从大气环境中经过进风口向烟罩内流动，而油烟也只能在烟罩内顺油烟出口排出，从而确保油烟的收集效果。以前小区的餐饮场所餐饮排烟口只能设置在顶楼或地下水道，采用本发明后，灶炉进烟口实测油烟进口浓度为9.4毫克/m3时，灶炉出烟口实测油烟排放浓度为0.3毫克/m3，油烟收集率高达99.5%，配合火净化灶具，净化率高达94.7%。餐饮场所能够设置在大楼的任意楼层，而不会因为排放油烟影响邻居。CN109990355ACN109990355A权利要求书1/1页1.一种无油烟炉灶，其特征是：在灶体（2）锅台的上方设有限制进风口截面的烟罩（1），所述的烟罩侧壁（102）和背面设有烟罩侧壁（102），顶部设有烟罩穹顶（103），正面设有进风口（101），进风口（101）的截面被设置成：当抽风机（3）启动后，烟罩（1）内腔空间与大气环境相比为负压。2.根据权利要求1所述的一种无油烟炉灶，其特征是：所述的烟罩侧壁（102）与灶体（2）的距离为0~40cm。3.根据权利要求1所述的一种无油烟炉灶，其特征是：所述的烟罩穹顶（103）为梯形顶、弧形顶、抛物线顶、双曲线顶或其他曲面形状组成的接近弧形顶、抛物线顶或双曲线顶；烟罩侧壁（102）为平面、弧形面或近似圆的曲面。4.根据权利要求1~3所述的一种无油烟炉灶，其特征是：烟罩穹顶（103）靠近顶部的位置与抽风机（3）的进风口连接，抽风机（3）的出风口与油烟通道（10）连接，油烟通道（10）与进风室（7）连接，进风室（7）通过多孔网与混合室（6）连通，燃气管（8）与混合室（6）连通，混合室（6）的上部设有燃烧室（5），燃烧室（5）与火通道（11）连接，火通道（11）与烟囱连接；或者烟罩穹顶（103）与灶体（2）顶部、底部和侧下方的油烟净化器连通。5.根据权利要求4所述的一种无油烟炉灶，其特征是：所述的火通道（11）和油烟通道（10）位于烟囱内，以便于互相换热；在烟囱的下部，火通道（11）靠近烟囱的内侧，油烟通道（10）靠近烟囱的外侧；在烟囱的上部，火通道（11）靠近烟囱的外侧，油烟通道（10）靠近烟囱的内侧。6.根据权利要求1所述的一种无油烟炉灶，其特征是：在烟罩（1）背面靠近炉膛顶部的位置还设有泄火口（4），用于在颠锅时吸引火焰（12）偏转方向；泄火口（4）与烟囱连接。7.根据权利要求1~3、5~6中任一项所述的一种无油烟炉灶，其特征是：在进风口（101）的两侧还设有可滑动、可升降或可旋转的活动侧壁，该活动侧壁用于避让操作通道。8.根据权利要求7所述的一种无油烟炉灶，其特征是：在进风口（101）两侧的烟罩侧壁（102）设有侧推导轨（105），侧推侧壁（104）的顶部设有弯折部（106），弯折部（106）的顶部设有向下弯折的唇部（108），唇部（108）设有滚轮（107），滚轮（107）安装在侧推导轨（105）上。9.根据权利要求8所述的一种无油烟炉灶，其特征是：所述的侧推导轨（105）倾斜布置；还设有卷扬装置、齿轮齿条传动装置或曲线气缸（112），用于驱动侧推侧壁（104）滑动。10.根据权利要求4所述的一种无油烟炉灶，其特征是：在燃烧室（5）上方，锅（9）的下方设有火烟导向板，火烟导向板与燃烧室（5）的顶部构成封闭结构；火烟导向板上设有多个孔。2CN109990355A说明书1/6页无油烟炉灶技术领域[0001]本发明涉及家用或商用炉灶领域，特别是一种能够实现室内和排放均无油烟的炉灶。背景技术[0002]近来，公众对餐饮炉灶产生的油烟非常厌恶，在家中或小区中，家用或商用炉灶产生的油烟外排是引起投诉的热点。而在室内采用的抽油烟机通常难以满足用户的要求。[0003]现有常用的抽油烟机有以下几种结构，1、上抽式，例如中国专利文献CN1246641C所记载的炉灶抽油烟机，采用一个上罩体，在上罩体设置风机，通过罩体收集油烟，并从风机排出。但是尽管现
