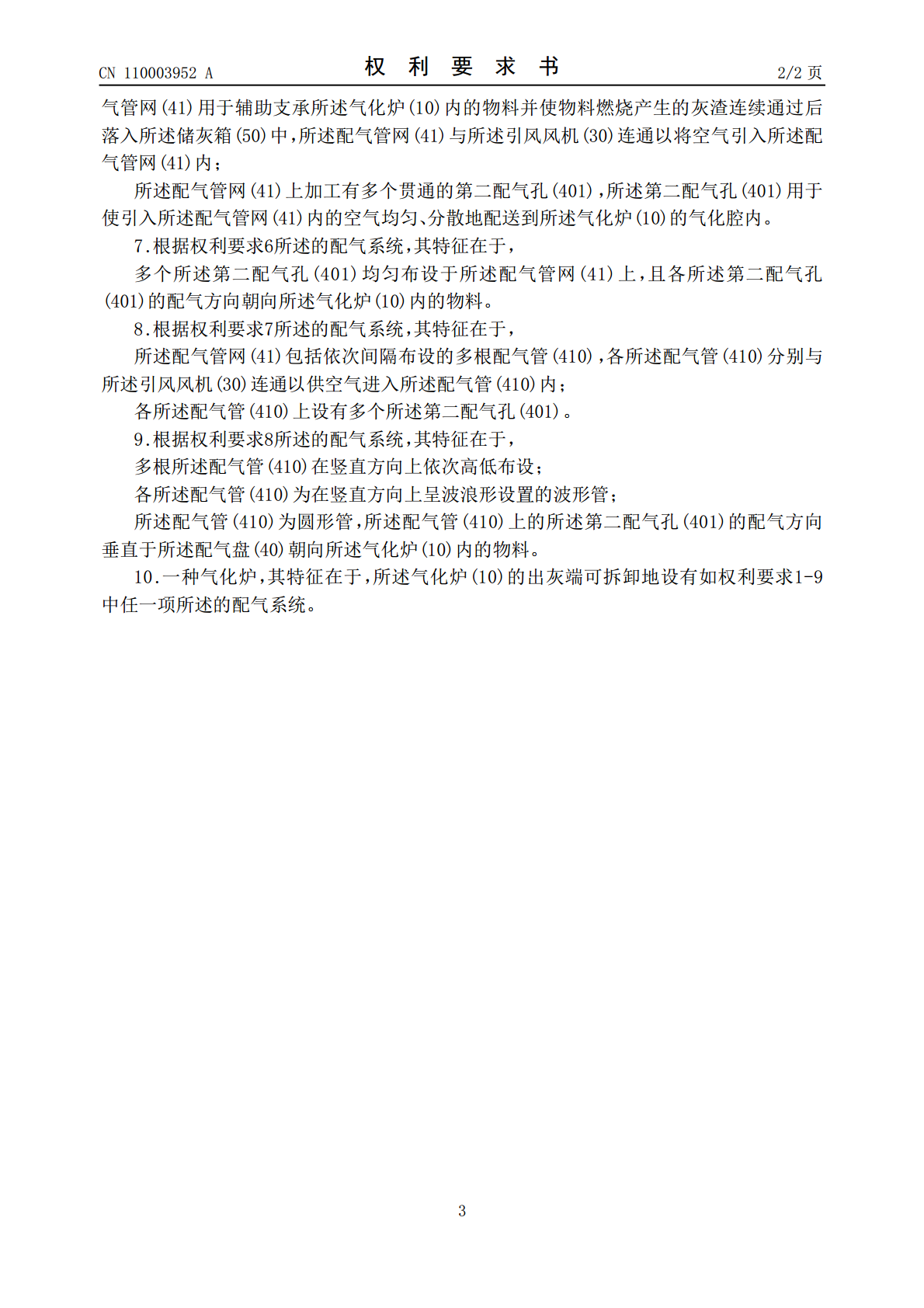

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110003952A(43)申请公布日2019.07.12(21)申请号201910235922.3(22)申请日2019.03.27(71)申请人湖南人文科技学院地址417000湖南省娄底市娄星区氐星路487号申请人湖南薪火传环保科技有限责任公司(72)发明人陈庆平成运王剑波刘海力李华辉李媛陈婕(51)Int.Cl.C10J3/20(2006.01)C10J3/34(2006.01)权利要求书2页说明书7页附图4页(54)发明名称配气系统及具有其的气化炉(57)摘要本发明公开了一种配气系统及具有其的气化炉，配气系统包括：引风风机，引风风机与气化炉连通。还包括滴水器，用于盛装用作气化剂的水，并将水引入配气系统中。还包括配气斗，具有锥形外壁面，引风风机引入的空气穿过配气斗的侧壁进入至配气斗内腔，以向配气斗内腔及内腔上方均匀配气。滴水器引入的水在配气斗侧壁外受热蒸发变成水蒸汽，水蒸汽在空气的作用下穿过配气斗侧壁进入至配气斗内腔。还包括配气盘，用于使物料燃烧产生的灰渣连续通过后落入下方的储灰箱中，配气盘与引风风机连通，以使空气进入配气盘后再被配送到气化腔内。本发明的气化炉能解决大型气化炉气化反应时易出现的“气化反应速度慢、质量低及均衡性差”的技术问题。CN110003952ACN110003952A权利要求书1/2页1.一种配气系统，设置于气化炉(10)的出灰端，其特征在于，所述配气系统包括：引风风机(30)，所述引风风机(30)与气化炉(10)连通，用于将用作气化剂的空气引入所述配气系统中；滴水器(60)，用于盛装用作气化剂的水，并将水引入所述配气系统中；配气斗(20)，用于支承所述气化炉(10)内的物料，所述配气斗(20)具有锥形外壁面，所述引风风机(30)引入的空气穿过所述配气斗(20)的侧壁进入至所述配气斗(20)内腔，以向所述配气斗(20)内腔及内腔上方均匀配气，从而形成空间立体式配气；所述滴水器(60)引入的水在所述配气斗(20)侧壁外受热蒸发变成水蒸汽，水蒸汽在空气的作用下穿过所述配气斗(20)侧壁进入至所述配气斗(20)内腔；配气盘(40)，用于辅助支承所述气化炉(10)内的物料并使物料燃烧产生的灰渣连续通过后落入下方的储灰箱(50)中，所述配气盘(40)与所述引风风机(30)连通，以使空气进入所述配气盘(40)后再在所述配气盘(40)的作用下被均匀、分散地配送到所述气化炉(10)的气化腔内。2.根据权利要求1所述的配气系统，其特征在于，所述配气斗(20)呈漏斗状，所述配气斗(20)的缩口端朝下且支承于所述气化炉(10)出灰端的环形支板(101)上，所述配气斗(20)的扩口端朝上且与所述气化炉(10)的内侧壁抵接，所述配气斗(20)与所述气化炉(10)的内侧壁和所述环形支板(101)配合形成空间立体式的配气腔(102)；所述引风风机(30)和所述滴水器(60)分别与所述配气腔(102)连通；所述配气斗(20)的侧壁上开设有多个贯穿侧壁的第一配气孔(201)，多个所述第一配气孔(201)使所述配气腔(102)内的水蒸汽在空气的作用下被均匀、分散地配送到所述气化炉(10)的气化腔内。3.根据权利要求2所述的配气系统，其特征在于，所述滴水器(60)包括用于盛装水的盛水桶(61)、用于连通所述盛水桶(61)和所述配气腔(102)的引水管(62)；所述引水管(62)固定于所述气化炉(10)的侧壁上，所述引水管(62)的进水端与所述盛水桶(61)连通，所述引水管(62)的出水端穿过所述气化炉(10)的侧壁后伸入所述配气腔(102)中。4.根据权利要求3所述的配气系统，其特征在于，所述引风风机(30)连接有用于将空气引入所述配气腔(102)内的引风管(70)，所述引风管(70)固定于所述气化炉(10)的侧壁上，且所述引风管(70)的出风端穿过所述气化炉(10)的侧壁后伸入所述配气腔(102)中；所述引风管(70)的管路中设有用于控制所述引风管(70)通断的第一开关(80)；所述引水管(62)的管路中设有用于控制所述引水管(62)通断的第二开关(63)。5.根据权利要求2所述的配气系统，其特征在于，多个所述第一配气孔(201)均匀布设于所述配气斗(20)的侧壁上，且各所述第一配气孔(201)的配气方向朝向所述气化炉(10)内的物料。6.根据权利要求2所述的配气系统，其特征在于，所述配气盘(40)包括用于伸入所述环形支板(101)内孔下方的配气管网(41)，所述配2CN110003952A权利要求书2/2页气管网(41)用于辅助支承所述气化炉(10)内的物料并使物料燃烧产生的灰渣连续通过后落入所述储灰箱(50)中，所述配气管网(41)与所述引风风机(30)连
