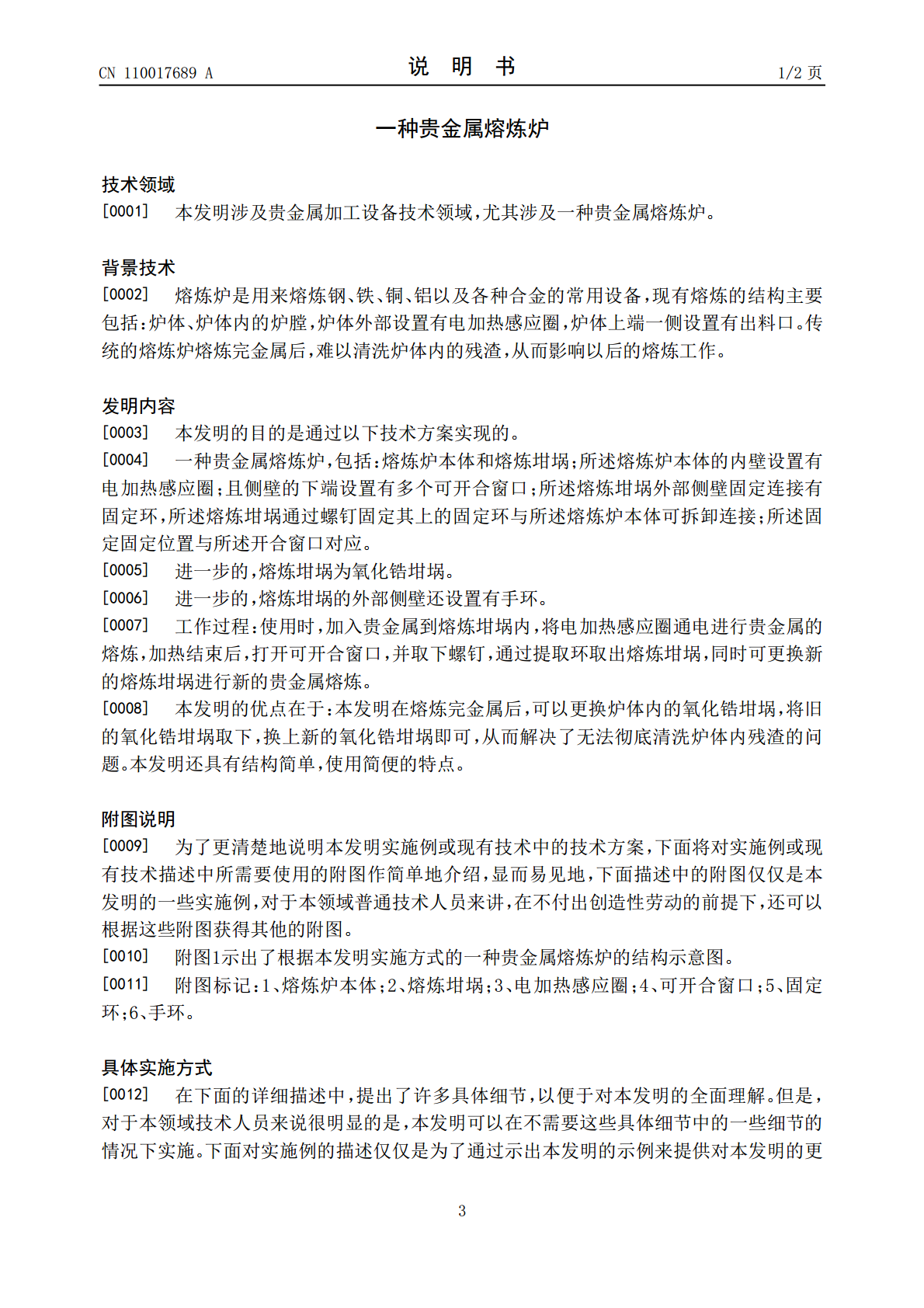

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110017689A(43)申请公布日2019.07.16(21)申请号201810017819.7(22)申请日2018.01.09(71)申请人成都市天甫金属粉体有限责任公司地址611400四川省成都市新津县工业园区新材料产业功能区新材29路(72)发明人孙征(51)Int.Cl.F27B14/06(2006.01)F27B14/10(2006.01)F27B14/14(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种贵金属熔炼炉(57)摘要本发明涉及一种贵金属熔炼炉，包括：熔炼炉本体和熔炼坩埚；所述熔炼炉本体的内壁设置有电加热感应圈；且侧壁的下端设置有多个可开合窗口；所述熔炼坩埚外部侧壁固定连接有固定环，所述熔炼坩埚通过螺钉固定其上的固定环与所述熔炼炉本体可拆卸连接；所述固定固定位置与所述开合窗口对应；本发明在熔炼完金属后，可以更换炉体内的氧化锆坩埚，将旧的氧化锆坩埚取下，换上新的氧化锆坩埚即可，从而解决了无法彻底清洗炉体内残渣的问题。本发明还具有结构简单，使用简便的特点。CN110017689ACN110017689A权利要求书1/1页1.一种贵金属熔炼炉，其特征在于，包括：熔炼炉本体和熔炼坩埚；所述熔炼炉本体的内壁设置有电加热感应圈；且侧壁的下端设置有多个可开合窗口；所述熔炼坩埚外部侧壁固定连接有固定环，所述熔炼坩埚通过螺钉固定其上的固定环与所述熔炼炉本体可拆卸连接；所述固定固定位置与所述开合窗口对应。2.根据权利要求1所述的一种贵金属熔炼炉，其特征在于，所述熔炼坩埚为氧化锆坩埚。3.根据权利要求1所述的一种贵金属熔炼炉，其特征在于，所述熔炼坩埚的外部侧壁还设置有手环。2CN110017689A说明书1/2页一种贵金属熔炼炉技术领域[0001]本发明涉及贵金属加工设备技术领域，尤其涉及一种贵金属熔炼炉。背景技术[0002]熔炼炉是用来熔炼钢、铁、铜、铝以及各种合金的常用设备，现有熔炼的结构主要包括：炉体、炉体内的炉膛，炉体外部设置有电加热感应圈，炉体上端一侧设置有出料口。传统的熔炼炉熔炼完金属后，难以清洗炉体内的残渣，从而影响以后的熔炼工作。发明内容[0003]本发明的目的是通过以下技术方案实现的。[0004]一种贵金属熔炼炉，包括：熔炼炉本体和熔炼坩埚；所述熔炼炉本体的内壁设置有电加热感应圈；且侧壁的下端设置有多个可开合窗口；所述熔炼坩埚外部侧壁固定连接有固定环，所述熔炼坩埚通过螺钉固定其上的固定环与所述熔炼炉本体可拆卸连接；所述固定固定位置与所述开合窗口对应。[0005]进一步的，熔炼坩埚为氧化锆坩埚。[0006]进一步的，熔炼坩埚的外部侧壁还设置有手环。[0007]工作过程：使用时，加入贵金属到熔炼坩埚内，将电加热感应圈通电进行贵金属的熔炼，加热结束后，打开可开合窗口，并取下螺钉，通过提取环取出熔炼坩埚，同时可更换新的熔炼坩埚进行新的贵金属熔炼。[0008]本发明的优点在于：本发明在熔炼完金属后，可以更换炉体内的氧化锆坩埚，将旧的氧化锆坩埚取下，换上新的氧化锆坩埚即可，从而解决了无法彻底清洗炉体内残渣的问题。本发明还具有结构简单，使用简便的特点。附图说明[0009]为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。[0010]附图1示出了根据本发明实施方式的一种贵金属熔炼炉的结构示意图。[0011]附图标记：1、熔炼炉本体；2、熔炼坩埚；3、电加热感应圈；4、可开合窗口；5、固定环；6、手环。具体实施方式[0012]在下面的详细描述中，提出了许多具体细节，以便于对本发明的全面理解。但是，对于本领域技术人员来说很明显的是，本发明可以在不需要这些具体细节中的一些细节的情况下实施。下面对实施例的描述仅仅是为了通过示出本发明的示例来提供对本发明的更3CN110017689A说明书2/2页好地理解。[0013]下面将结合附图，对本发明实施例的技术方案进行描述。[0014]如图1所示，本发明提供一种贵金属熔炼炉，包括：熔炼炉本体1和熔炼坩埚2；所述熔炼炉本体1的内壁设置有电加热感应圈3；且侧壁的下端设置有多个可开合窗口4；所述熔炼坩埚2外部侧壁固定连接有固定环5，所述熔炼坩埚2通过螺钉固定其上的固定环5与所述熔炼炉本体1可拆卸连接；所述固定固定位置与所述开合窗口对应。[0015]根据本发明的一个方面，熔炼坩埚2为氧化锆坩埚。[0016]根据本发明的一个方面，熔炼坩埚2的外部侧壁还设置有手环6。[0017]使用时，加入贵金属到
