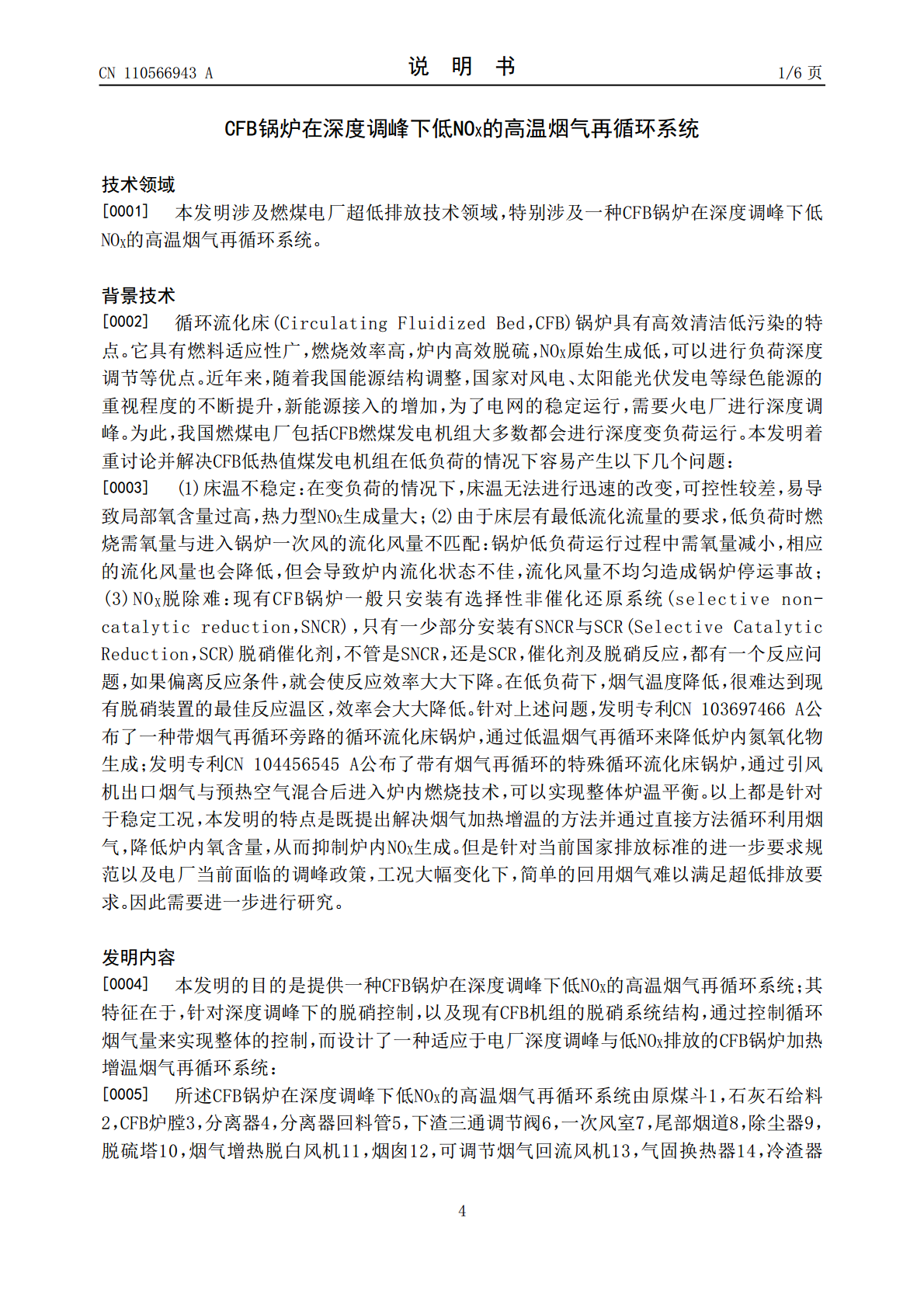

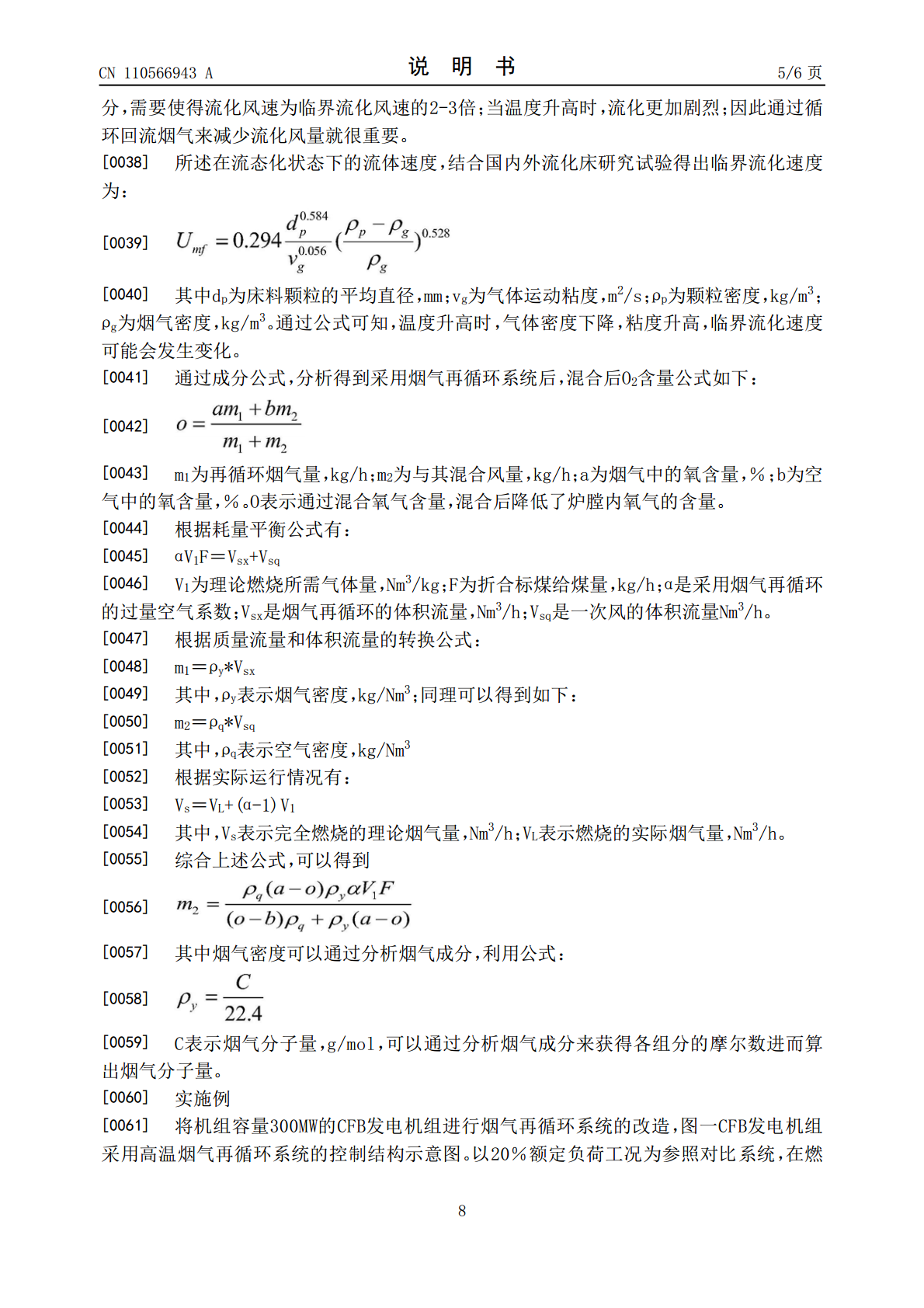

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110566943A(43)申请公布日2019.12.13(21)申请号201910897474.3(22)申请日2019.09.23(71)申请人华北电力大学地址102206北京市昌平区朱辛庄北农路2号(72)发明人张媛媛曲江源张锴(74)专利代理机构北京众合诚成知识产权代理有限公司11246代理人张文宝(51)Int.Cl.F23C10/04(2006.01)F23C10/26(2006.01)F23C10/28(2006.01)权利要求书2页说明书6页附图1页(54)发明名称CFB锅炉在深度调峰下低NOx的高温烟气再循环系统(57)摘要本发明公开了属于燃煤电厂超低排放技术领域的一种CFB锅炉在深度调峰下低NOX的高温烟气再循环系统。该系统是针对深度调峰下的脱硝控制，以及现有CFB(循环流化床)机组的脱硝系统结构，通过控制循环烟气量来实现整体的控制，该系统由原煤斗，石灰石给料，CFB炉膛，分离器，分离器回料管，下渣三通调节阀，一次风室，尾部烟道，除尘器，脱硫塔，烟气增热脱白风机，烟囱，可调节烟气回流风机，气固换热器，冷渣器，气固换热口流化风调节阀、排气阀，松动电磁阀和引风机组成。本发明通过分析过量空气系数，以及烟气成分来进行规划，满足深度调峰下的低负荷运行、具有更高灵活性，实现了大范围深度调峰工况过程的超低排放，达到控制氮氧化物产生的目的。CN110566943ACN110566943A权利要求书1/2页1.一种CFB锅炉在深度调峰下低NOX的高温烟气再循环系统；其特征在于，针对深度调峰下的脱硝控制，以及现有CFB机组的脱硝系统结构，通过控制循环烟气量来实现整体的控制，而设计了一种适应于电厂深度调峰与低NOX排放的CFB锅炉加热增温烟气再循环系统：所述CFB锅炉在深度调峰下低NOX的高温烟气再循环系统由原煤斗(1)，石灰石给料(2)，CFB炉膛(3)，分离器(4)，分离器回料管(5)，下渣三通调节阀(6)，一次风室(7)，尾部烟道(8)，除尘器(9)，脱硫塔(10)，烟气增热脱白风机(11)，烟囱(12)，可调节烟气回流风机(13)，烟气增温的气固换热器(14)，冷渣器(15)，气固换热口流化风调节阀(16)、排气阀(17)，松动电磁阀(18和引风机(19)组成；其中原煤斗(1)和石灰石给料(2)分别与CFB炉膛(3)的中下部连接；分离器(4)上部分别连接CFB炉膛(3)上部和尾部烟道(8上部，分离器(4)下部与回料管(5)上端连接，回料管(5)下端斜着连接CFB炉膛(3)的下部；三通调节阀(6)通过连通管分别与CFB炉膛(3)的下部、烟气增温的气固换热器(14)和冷渣器(15)连通；CFB炉膛(3)的底部分别和一次风室(7)连接，以及通过一个调节阀与气固换热器(14)的左端连接；下渣三通调节阀(6)通过连通管与冷渣器(15)连接；气固换热器(14)底部连接一排松动电磁阀(18)；气固换热器(14)上部通过排气阀(17)连接在尾部烟道(8)与除尘器(9)的连接管中部；松动电磁阀(18)的连通总管与气固换热口流化风调节阀(16)分别连接气固换热器(14)和可调节烟气回流风机(13)；可调节烟气回流风机(13)与引风机(19)连接；引风机(19)分别连接除尘器(9)与脱硫塔(10)下部；脱硫塔(10)上部连接烟气增热脱白风机(11)，烟气增热脱白风机(11)与烟囱(12)底部连接。2.根据权利要求1所述CFB锅炉在深度调峰下低NOX的高温烟气再循环系统；其特征在于，燃煤电厂参与调峰的能力能够满足电网峰谷差的变化，同时要求NOX低排放的高温烟气再循环系统中的核心设备是烟气增温的气固加热器(14)，将回流烟气吸热管布置在气固换热器(14)的中央池中；在使用时，借助于可调节烟气回流风机(13)的推动，烟气流过气固换热器(14)时被加热增温；锅炉热灰渣进入池内，在松动电磁阀(18)与气固换热口流化风调节阀(16)产生的移动松动风作用下，移动松动换热，被加热后的灰渣一并排入冷渣器(15)，以有利于冷渣器(15)的运行；在机组运行于深度低负荷时，启动可调节烟气回流风机(13)，调节下渣三通调节阀(6)，气固换热器(14)进行烟气增温，被加热的烟气一并送入一次风进行补充；循环流化床锅炉一次风作用是将燃烧床料流化，并且提供密相区燃烧所需要的氧气，一次风量的大小取决于流化风速、烟空气温度、炉床压力及燃料特性等；一般的循环流化床锅炉低负荷运行时，加入的一次风量较多，导致尾部烟气含氧量增加，通过研究设计系统以后，通过烟气再循环利用循环高温烟气对一次风进行混合加热，使得一次风的体积流量增大，同时，将烟气与一次风混合加入炉膛，能够降低炉膛内氧气的含量，从而减少炉膛内NOX的生
