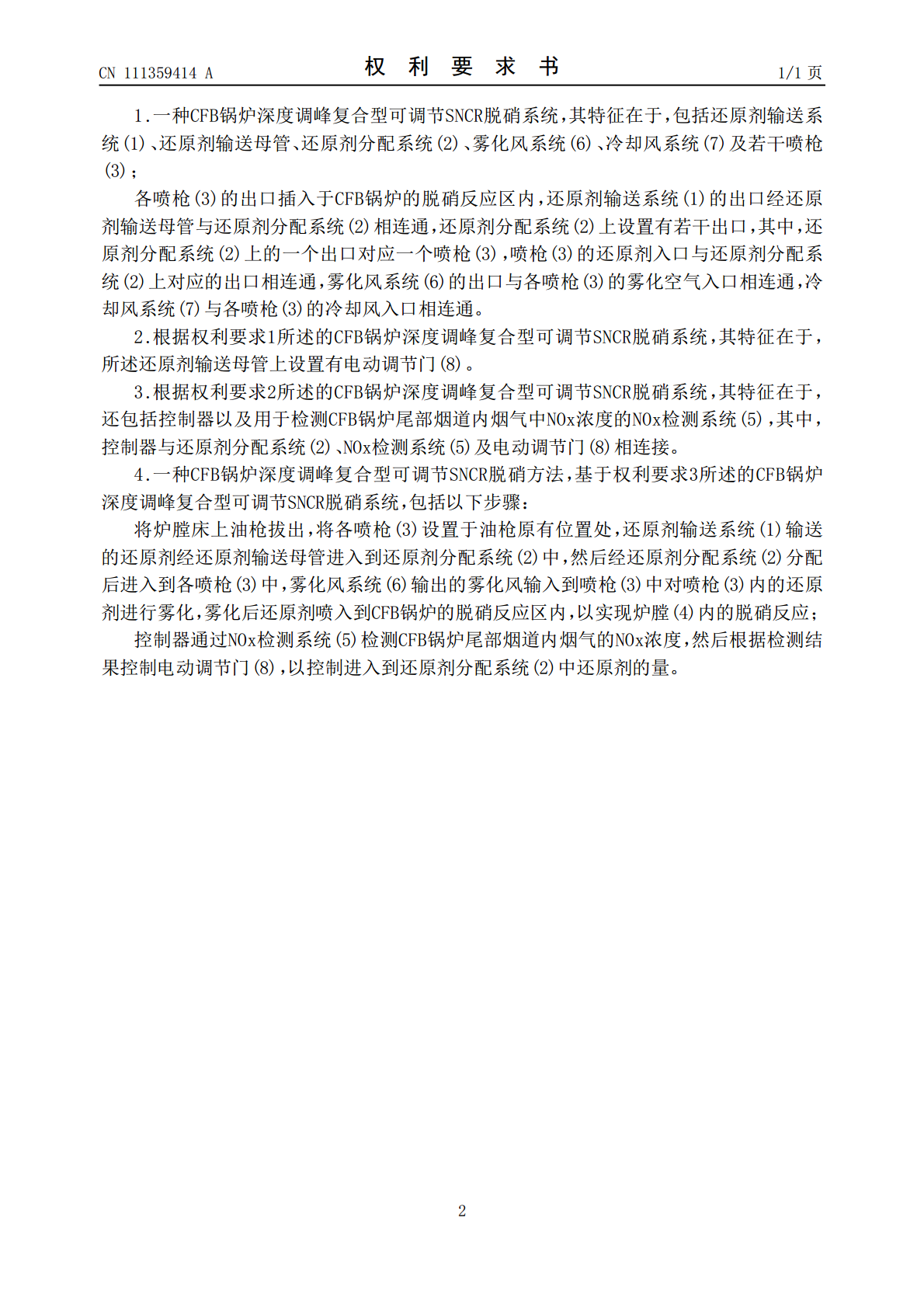

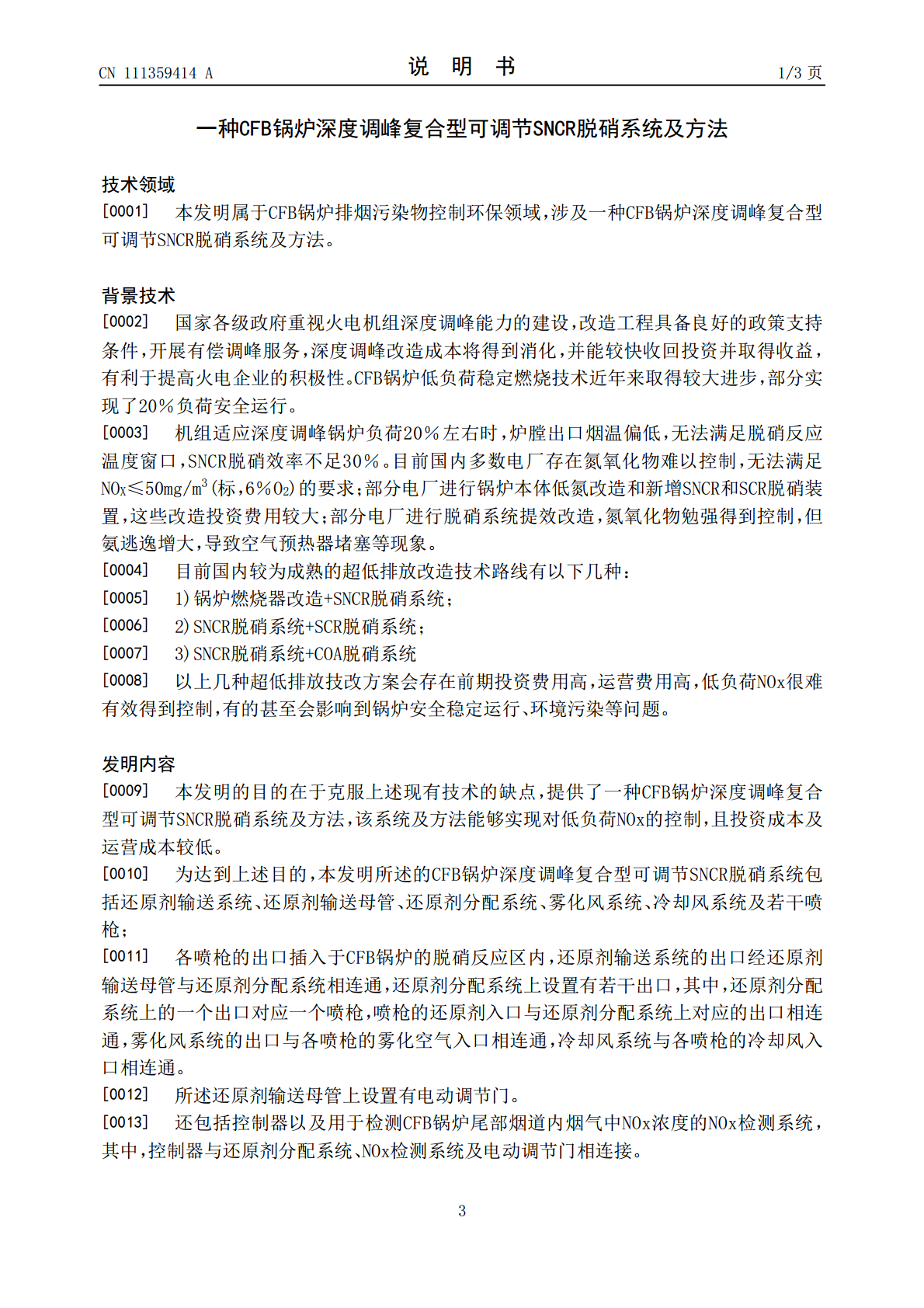

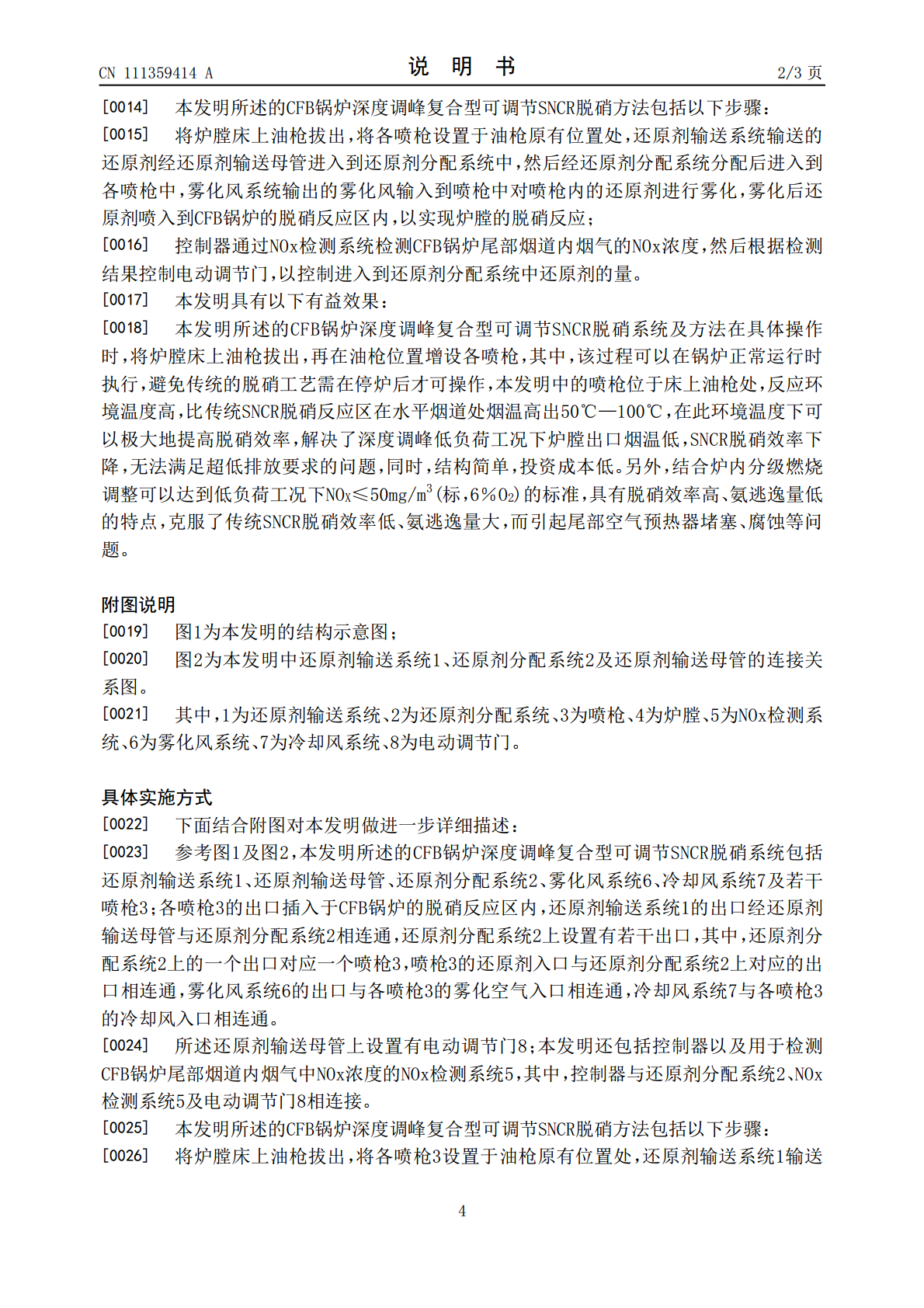

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111359414A(43)申请公布日2020.07.03(21)申请号202010182665.4(51)Int.Cl.(22)申请日2020.03.16B01D53/78(2006.01)B01D53/56(2006.01)(71)申请人中国华能集团清洁能源技术研究院有限公司地址102209北京市昌平区北七家镇未来科技城华能人才创新创业基地实验楼A楼申请人山西国锦煤电有限公司(72)发明人刘冬韩应任伟峰时正海高洪培王海涛张世鑫王孝全王日超任彪杨国斌郭亮(74)专利代理机构西安通大专利代理有限责任公司61200代理人房鑫权利要求书1页说明书3页附图1页(54)发明名称一种CFB锅炉深度调峰复合型可调节SNCR脱硝系统及方法(57)摘要本发明公开了一种CFB锅炉深度调峰复合型可调节SNCR脱硝系统及方法，包括还原剂输送系统、还原剂输送母管、还原剂分配系统、雾化风系统、冷却风系统及若干喷枪；各喷枪的出口插入于CFB锅炉的脱硝反应区内，还原剂输送系统的出口经还原剂输送母管与还原剂分配系统相连通，还原剂分配系统上设置有若干出口，其中，还原剂分配系统上的一个出口对应一个喷枪，喷枪的还原剂入口与还原剂分配系统上对应的出口相连通，雾化风系统的出口与各喷枪的雾化空气入口相连通，冷却风系统与各喷枪的冷却风入口相连通，该系统及方法能够实现对低负荷NOx的控制，且投资成本及运营成本较低。CN111359414ACN111359414A权利要求书1/1页1.一种CFB锅炉深度调峰复合型可调节SNCR脱硝系统，其特征在于，包括还原剂输送系统(1)、还原剂输送母管、还原剂分配系统(2)、雾化风系统(6)、冷却风系统(7)及若干喷枪(3)；各喷枪(3)的出口插入于CFB锅炉的脱硝反应区内，还原剂输送系统(1)的出口经还原剂输送母管与还原剂分配系统(2)相连通，还原剂分配系统(2)上设置有若干出口，其中，还原剂分配系统(2)上的一个出口对应一个喷枪(3)，喷枪(3)的还原剂入口与还原剂分配系统(2)上对应的出口相连通，雾化风系统(6)的出口与各喷枪(3)的雾化空气入口相连通，冷却风系统(7)与各喷枪(3)的冷却风入口相连通。2.根据权利要求1所述的CFB锅炉深度调峰复合型可调节SNCR脱硝系统，其特征在于，所述还原剂输送母管上设置有电动调节门(8)。3.根据权利要求2所述的CFB锅炉深度调峰复合型可调节SNCR脱硝系统，其特征在于，还包括控制器以及用于检测CFB锅炉尾部烟道内烟气中NOx浓度的NOx检测系统(5)，其中，控制器与还原剂分配系统(2)、NOx检测系统(5)及电动调节门(8)相连接。4.一种CFB锅炉深度调峰复合型可调节SNCR脱硝方法，基于权利要求3所述的CFB锅炉深度调峰复合型可调节SNCR脱硝系统，包括以下步骤：将炉膛床上油枪拔出，将各喷枪(3)设置于油枪原有位置处，还原剂输送系统(1)输送的还原剂经还原剂输送母管进入到还原剂分配系统(2)中，然后经还原剂分配系统(2)分配后进入到各喷枪(3)中，雾化风系统(6)输出的雾化风输入到喷枪(3)中对喷枪(3)内的还原剂进行雾化，雾化后还原剂喷入到CFB锅炉的脱硝反应区内，以实现炉膛(4)内的脱硝反应；控制器通过NOx检测系统(5)检测CFB锅炉尾部烟道内烟气的NOx浓度，然后根据检测结果控制电动调节门(8)，以控制进入到还原剂分配系统(2)中还原剂的量。2CN111359414A说明书1/3页一种CFB锅炉深度调峰复合型可调节SNCR脱硝系统及方法技术领域[0001]本发明属于CFB锅炉排烟污染物控制环保领域，涉及一种CFB锅炉深度调峰复合型可调节SNCR脱硝系统及方法。背景技术[0002]国家各级政府重视火电机组深度调峰能力的建设，改造工程具备良好的政策支持条件，开展有偿调峰服务，深度调峰改造成本将得到消化，并能较快收回投资并取得收益，有利于提高火电企业的积极性。CFB锅炉低负荷稳定燃烧技术近年来取得较大进步，部分实现了20％负荷安全运行。[0003]机组适应深度调峰锅炉负荷20％左右时，炉膛出口烟温偏低，无法满足脱硝反应温度窗口，SNCR脱硝效率不足30％。目前国内多数电厂存在氮氧化物难以控制，无法满足3NOX≤50mg/m(标，6％O2)的要求；部分电厂进行锅炉本体低氮改造和新增SNCR和SCR脱硝装置，这些改造投资费用较大；部分电厂进行脱硝系统提效改造，氮氧化物勉强得到控制，但氨逃逸增大，导致空气预热器堵塞等现象。[0004]目前国内较为成熟的超低排放改造技术路线有以下几种：[0005]1)锅炉燃烧器改造+SNCR脱硝系统；[0006]2)SNCR脱硝系统+SCR脱硝系统；[0007]3)SNCR脱硝系统+C
