一种输电塔用重防腐涂料及其制备方法.pdf

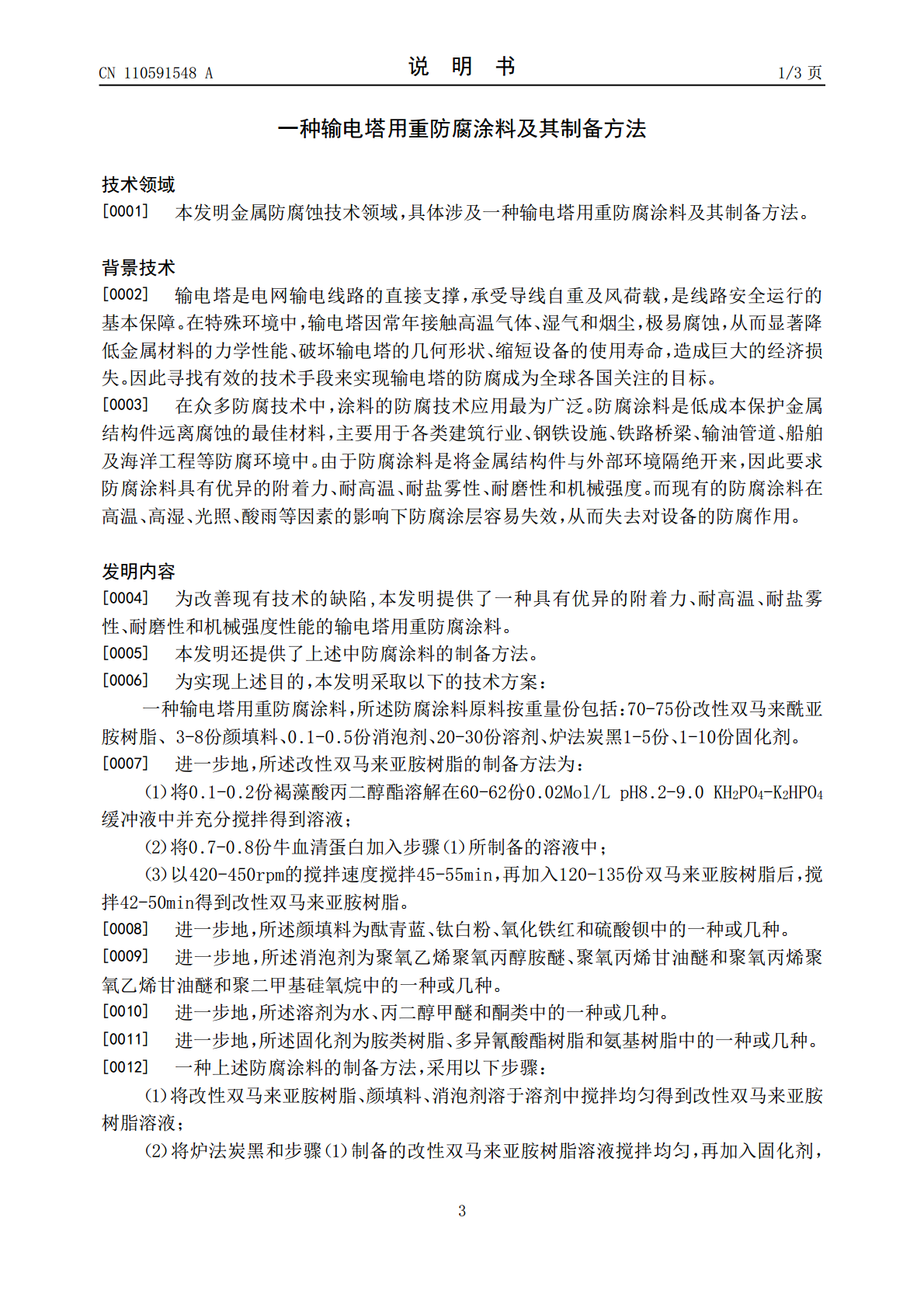

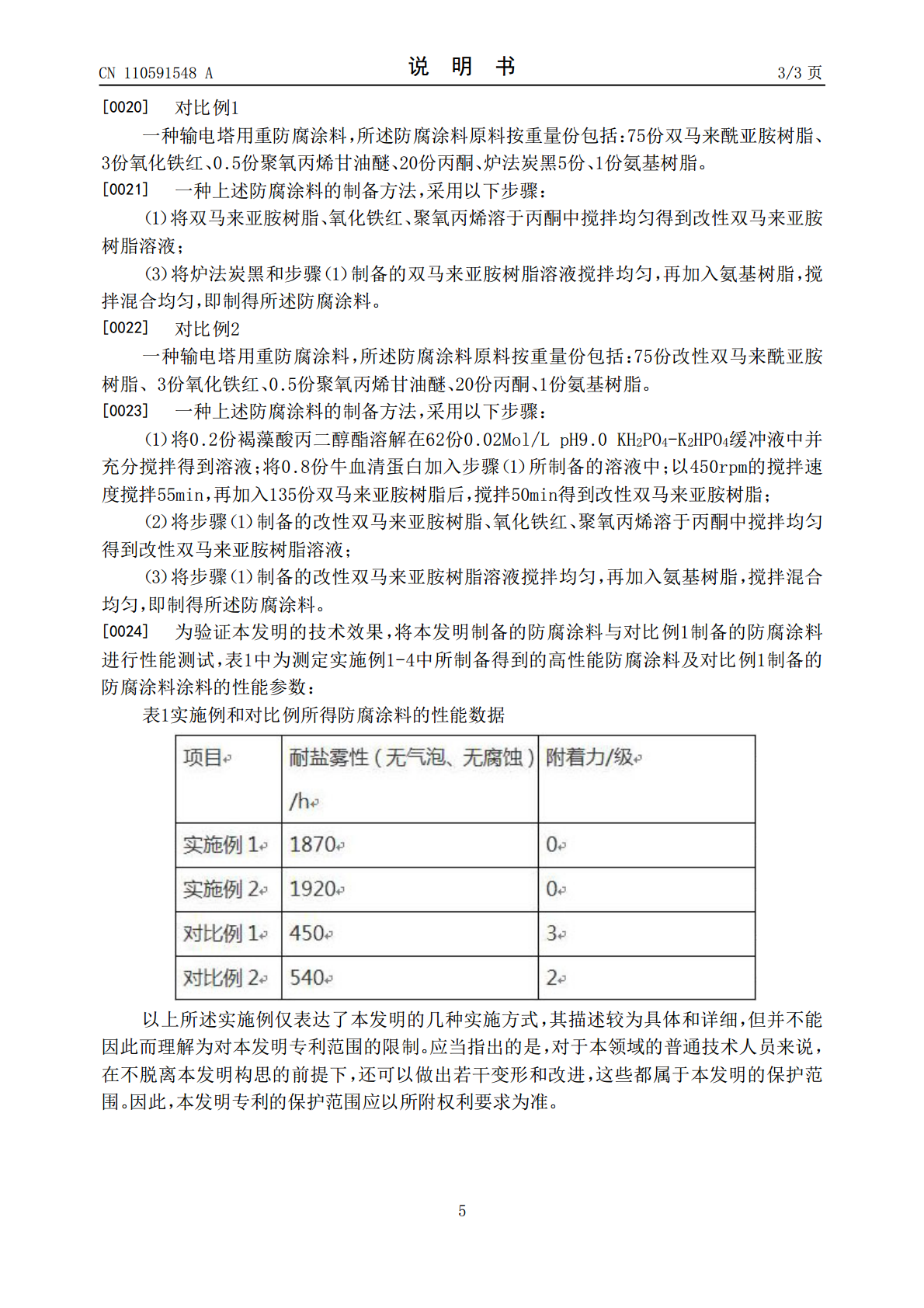

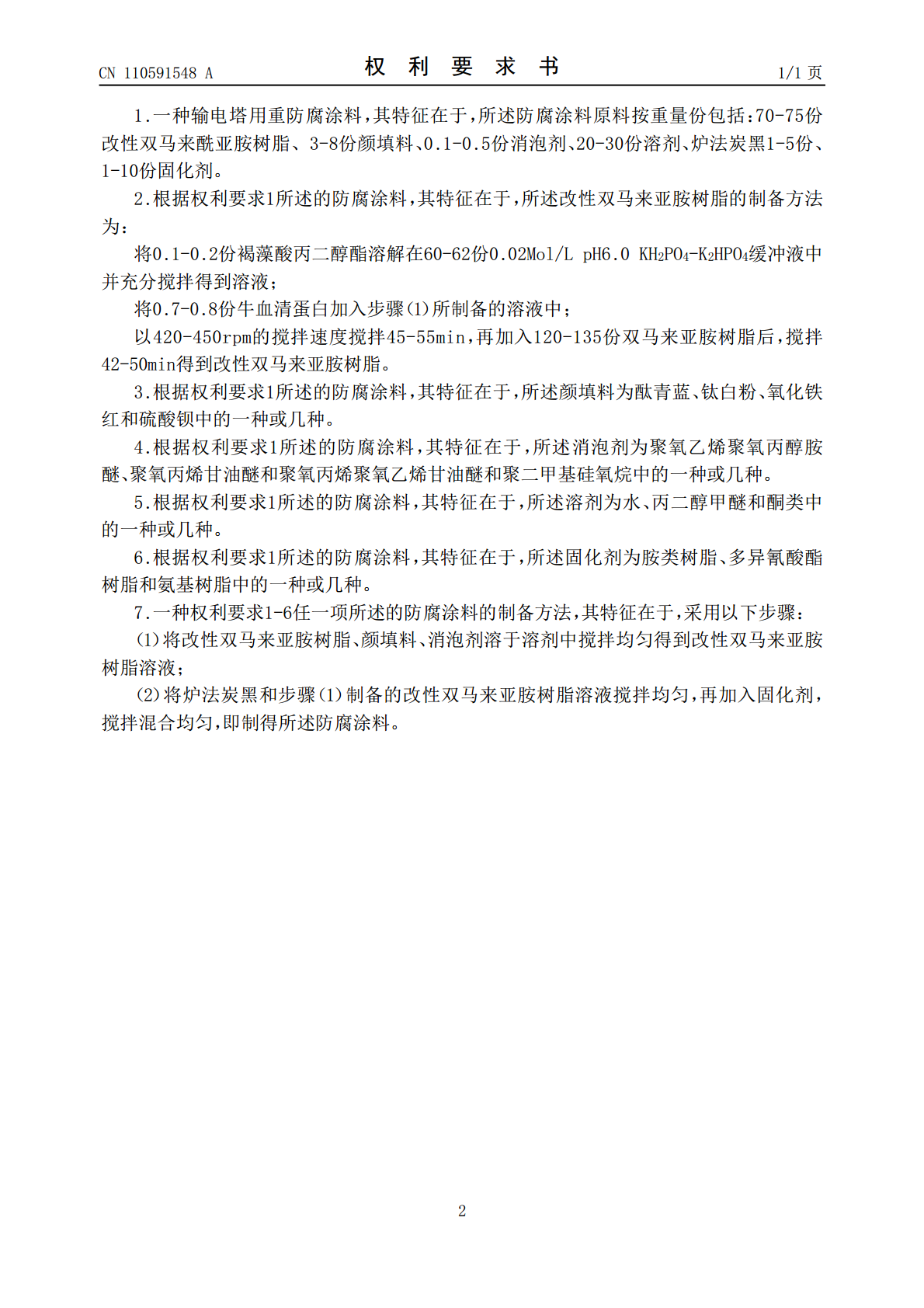

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110591548A(43)申请公布日2019.12.20(21)申请号201910939530.5C09D7/65(2018.01)(22)申请日2019.09.30C09D5/08(2006.01)(71)申请人国网山东省电力公司临沂供电公司地址276002山东省临沂市兰山区金雀山一路97号申请人国家电网有限公司(72)发明人王景齐艳张善学范晓燕韩越雪杜自刚(74)专利代理机构济南泉城专利商标事务所37218代理人孔娟(51)Int.Cl.C09D179/08(2006.01)C09D105/04(2006.01)C09D189/00(2006.01)权利要求书1页说明书3页(54)发明名称一种输电塔用重防腐涂料及其制备方法(57)摘要本发明金属防腐蚀技术领域，具体涉及一种输电塔用重防腐涂料及其制备方法。所述防腐涂料原料按重量份包括：70-75份改性双马来酰亚胺树脂、3-8份颜填料、0.1-0.5份消泡剂、20-30份溶剂、炉法炭黑1-5份、1-10份固化剂。本发明的防腐涂料防腐性能超过现有的重防腐涂料，具有优异的附着力、耐高温、耐盐雾性、耐磨性和机械强度性能，可使输电塔广泛应用于海洋、化工厂附近等重污染地区的涂装保护。CN110591548ACN110591548A权利要求书1/1页1.一种输电塔用重防腐涂料，其特征在于，所述防腐涂料原料按重量份包括：70-75份改性双马来酰亚胺树脂、3-8份颜填料、0.1-0.5份消泡剂、20-30份溶剂、炉法炭黑1-5份、1-10份固化剂。2.根据权利要求1所述的防腐涂料，其特征在于，所述改性双马来亚胺树脂的制备方法为：将0.1-0.2份褐藻酸丙二醇酯溶解在60-62份0.02Mol/LpH6.0KH2PO4-K2HPO4缓冲液中并充分搅拌得到溶液；将0.7-0.8份牛血清蛋白加入步骤（1）所制备的溶液中；以420-450rpm的搅拌速度搅拌45-55min，再加入120-135份双马来亚胺树脂后，搅拌42-50min得到改性双马来亚胺树脂。3.根据权利要求1所述的防腐涂料，其特征在于，所述颜填料为酞青蓝、钛白粉、氧化铁红和硫酸钡中的一种或几种。4.根据权利要求1所述的防腐涂料，其特征在于，所述消泡剂为聚氧乙烯聚氧丙醇胺醚、聚氧丙烯甘油醚和聚氧丙烯聚氧乙烯甘油醚和聚二甲基硅氧烷中的一种或几种。5.根据权利要求1所述的防腐涂料，其特征在于，所述溶剂为水、丙二醇甲醚和酮类中的一种或几种。6.根据权利要求1所述的防腐涂料，其特征在于，所述固化剂为胺类树脂、多异氰酸酯树脂和氨基树脂中的一种或几种。7.一种权利要求1-6任一项所述的防腐涂料的制备方法，其特征在于，采用以下步骤：（1）将改性双马来亚胺树脂、颜填料、消泡剂溶于溶剂中搅拌均匀得到改性双马来亚胺树脂溶液；（2）将炉法炭黑和步骤（1）制备的改性双马来亚胺树脂溶液搅拌均匀，再加入固化剂，搅拌混合均匀，即制得所述防腐涂料。2CN110591548A说明书1/3页一种输电塔用重防腐涂料及其制备方法技术领域[0001]本发明金属防腐蚀技术领域，具体涉及一种输电塔用重防腐涂料及其制备方法。背景技术[0002]输电塔是电网输电线路的直接支撑，承受导线自重及风荷载，是线路安全运行的基本保障。在特殊环境中，输电塔因常年接触高温气体、湿气和烟尘，极易腐蚀，从而显著降低金属材料的力学性能、破坏输电塔的几何形状、缩短设备的使用寿命，造成巨大的经济损失。因此寻找有效的技术手段来实现输电塔的防腐成为全球各国关注的目标。[0003]在众多防腐技术中，涂料的防腐技术应用最为广泛。防腐涂料是低成本保护金属结构件远离腐蚀的最佳材料，主要用于各类建筑行业、钢铁设施、铁路桥梁、输油管道、船舶及海洋工程等防腐环境中。由于防腐涂料是将金属结构件与外部环境隔绝开来，因此要求防腐涂料具有优异的附着力、耐高温、耐盐雾性、耐磨性和机械强度。而现有的防腐涂料在高温、高湿、光照、酸雨等因素的影响下防腐涂层容易失效，从而失去对设备的防腐作用。发明内容[0004]为改善现有技术的缺陷,本发明提供了一种具有优异的附着力、耐高温、耐盐雾性、耐磨性和机械强度性能的输电塔用重防腐涂料。[0005]本发明还提供了上述中防腐涂料的制备方法。[0006]为实现上述目的，本发明采取以下的技术方案：一种输电塔用重防腐涂料，所述防腐涂料原料按重量份包括：70-75份改性双马来酰亚胺树脂、3-8份颜填料、0.1-0.5份消泡剂、20-30份溶剂、炉法炭黑1-5份、1-10份固化剂。[0007]进一步地，所述改性双马来亚胺树脂的制备方法为：（1）将0.1-0.2份褐藻酸丙二醇酯溶解在60-62份0.02Mol/LpH8.2-9.0KH2PO
