中药智能化生产系统及中药煎药方法.pdf

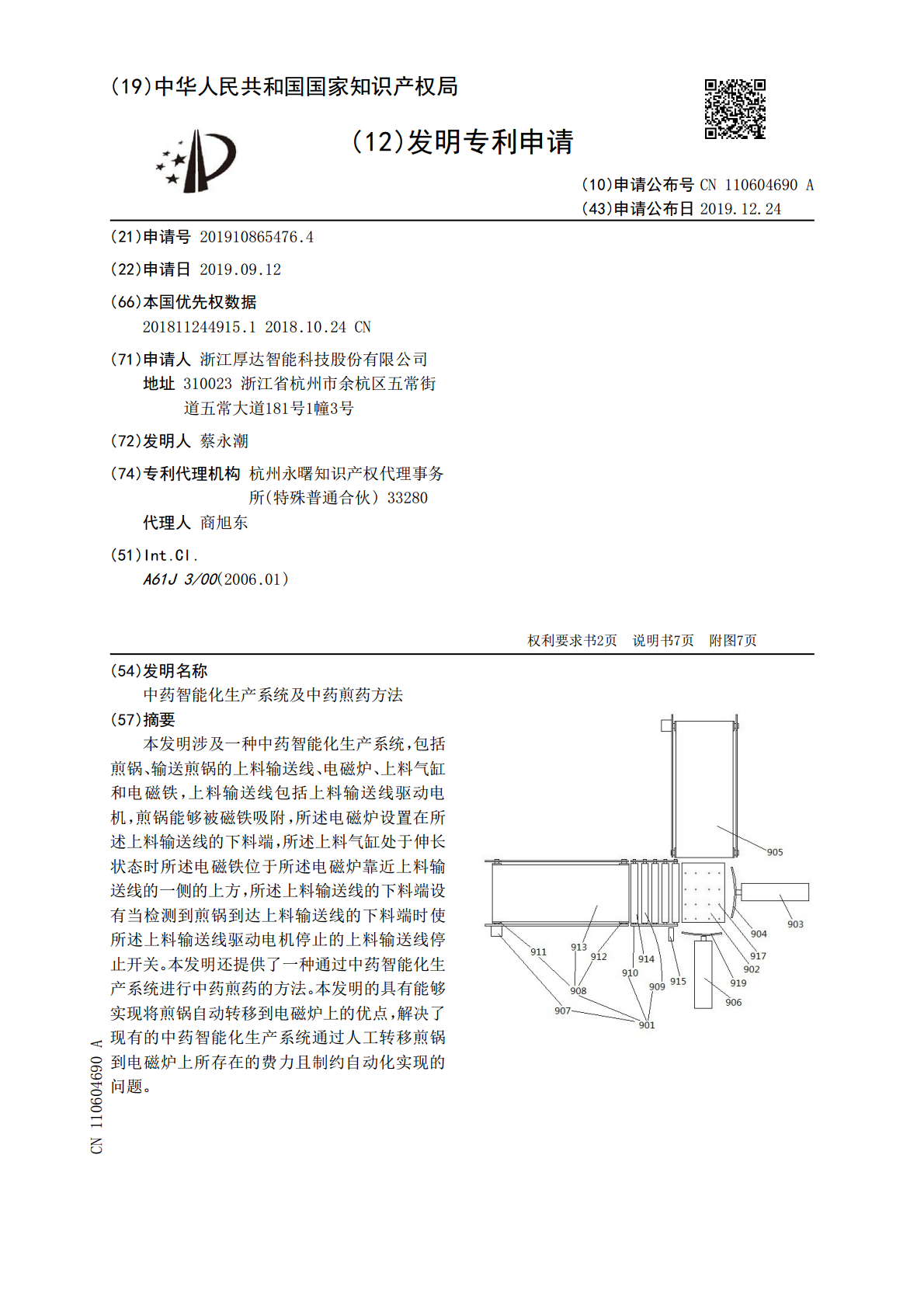

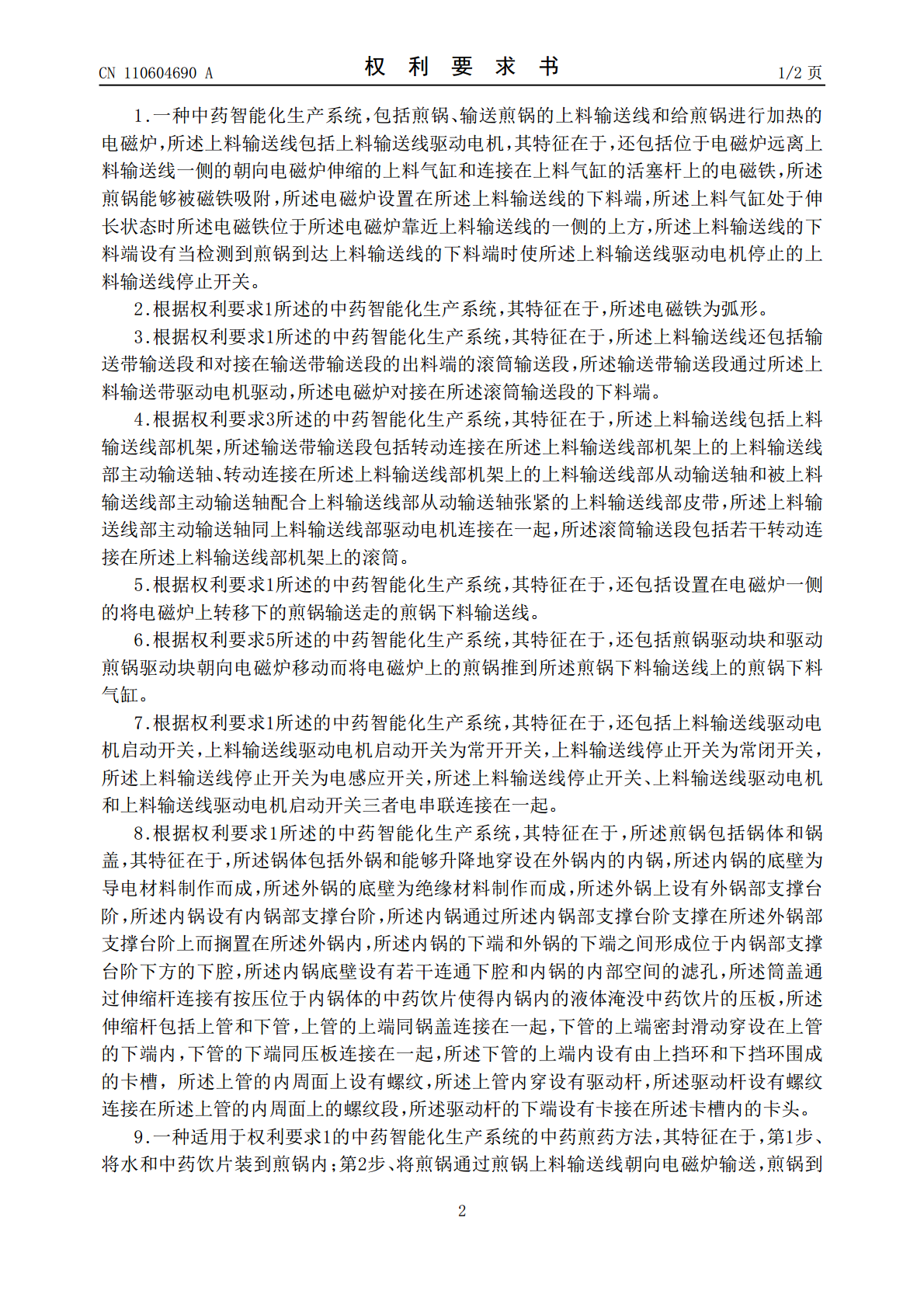

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110604690A(43)申请公布日2019.12.24(21)申请号201910865476.4(22)申请日2019.09.12(66)本国优先权数据201811244915.12018.10.24CN(71)申请人浙江厚达智能科技股份有限公司地址310023浙江省杭州市余杭区五常街道五常大道181号1幢3号(72)发明人蔡永潮(74)专利代理机构杭州永曙知识产权代理事务所(特殊普通合伙)33280代理人商旭东(51)Int.Cl.A61J3/00(2006.01)权利要求书2页说明书7页附图7页(54)发明名称中药智能化生产系统及中药煎药方法(57)摘要本发明涉及一种中药智能化生产系统，包括煎锅、输送煎锅的上料输送线、电磁炉、上料气缸和电磁铁，上料输送线包括上料输送线驱动电机，煎锅能够被磁铁吸附，所述电磁炉设置在所述上料输送线的下料端，所述上料气缸处于伸长状态时所述电磁铁位于所述电磁炉靠近上料输送线的一侧的上方，所述上料输送线的下料端设有当检测到煎锅到达上料输送线的下料端时使所述上料输送线驱动电机停止的上料输送线停止开关。本发明还提供了一种通过中药智能化生产系统进行中药煎药的方法。本发明的具有能够实现将煎锅自动转移到电磁炉上的优点，解决了现有的中药智能化生产系统通过人工转移煎锅到电磁炉上所存在的费力且制约自动化实现的问题。CN110604690ACN110604690A权利要求书1/2页1.一种中药智能化生产系统，包括煎锅、输送煎锅的上料输送线和给煎锅进行加热的电磁炉，所述上料输送线包括上料输送线驱动电机，其特征在于，还包括位于电磁炉远离上料输送线一侧的朝向电磁炉伸缩的上料气缸和连接在上料气缸的活塞杆上的电磁铁，所述煎锅能够被磁铁吸附，所述电磁炉设置在所述上料输送线的下料端，所述上料气缸处于伸长状态时所述电磁铁位于所述电磁炉靠近上料输送线的一侧的上方，所述上料输送线的下料端设有当检测到煎锅到达上料输送线的下料端时使所述上料输送线驱动电机停止的上料输送线停止开关。2.根据权利要求1所述的中药智能化生产系统，其特征在于，所述电磁铁为弧形。3.根据权利要求1所述的中药智能化生产系统，其特征在于，所述上料输送线还包括输送带输送段和对接在输送带输送段的出料端的滚筒输送段，所述输送带输送段通过所述上料输送带驱动电机驱动，所述电磁炉对接在所述滚筒输送段的下料端。4.根据权利要求3所述的中药智能化生产系统，其特征在于，所述上料输送线包括上料输送线部机架，所述输送带输送段包括转动连接在所述上料输送线部机架上的上料输送线部主动输送轴、转动连接在所述上料输送线部机架上的上料输送线部从动输送轴和被上料输送线部主动输送轴配合上料输送线部从动输送轴张紧的上料输送线部皮带，所述上料输送线部主动输送轴同上料输送线部驱动电机连接在一起，所述滚筒输送段包括若干转动连接在所述上料输送线部机架上的滚筒。5.根据权利要求1所述的中药智能化生产系统，其特征在于，还包括设置在电磁炉一侧的将电磁炉上转移下的煎锅输送走的煎锅下料输送线。6.根据权利要求5所述的中药智能化生产系统，其特征在于，还包括煎锅驱动块和驱动煎锅驱动块朝向电磁炉移动而将电磁炉上的煎锅推到所述煎锅下料输送线上的煎锅下料气缸。7.根据权利要求1所述的中药智能化生产系统，其特征在于，还包括上料输送线驱动电机启动开关，上料输送线驱动电机启动开关为常开开关，上料输送线停止开关为常闭开关，所述上料输送线停止开关为电感应开关，所述上料输送线停止开关、上料输送线驱动电机和上料输送线驱动电机启动开关三者电串联连接在一起。8.根据权利要求1所述的中药智能化生产系统，其特征在于，所述煎锅包括锅体和锅盖，其特征在于，所述锅体包括外锅和能够升降地穿设在外锅内的内锅，所述内锅的底壁为导电材料制作而成，所述外锅的底壁为绝缘材料制作而成，所述外锅上设有外锅部支撑台阶，所述内锅设有内锅部支撑台阶，所述内锅通过所述内锅部支撑台阶支撑在所述外锅部支撑台阶上而搁置在所述外锅内，所述内锅的下端和外锅的下端之间形成位于内锅部支撑台阶下方的下腔，所述内锅底壁设有若干连通下腔和内锅的内部空间的滤孔，所述筒盖通过伸缩杆连接有按压位于内锅体的中药饮片使得内锅内的液体淹没中药饮片的压板，所述伸缩杆包括上管和下管，上管的上端同锅盖连接在一起，下管的上端密封滑动穿设在上管的下端内，下管的下端同压板连接在一起，所述下管的上端内设有由上挡环和下挡环围成的卡槽，所述上管的内周面上设有螺纹，所述上管内穿设有驱动杆，所述驱动杆设有螺纹连接在所述上管的内周面上的螺纹段，所述驱动杆的下端设有卡接在所述卡槽内的卡头。9.一种适用于权利要求1的中药智能化生产系统的中药煎药方法，其特征在于，第1步
