一种基于锅炉压力响应特性的火电机组变负荷速率方法.pdf

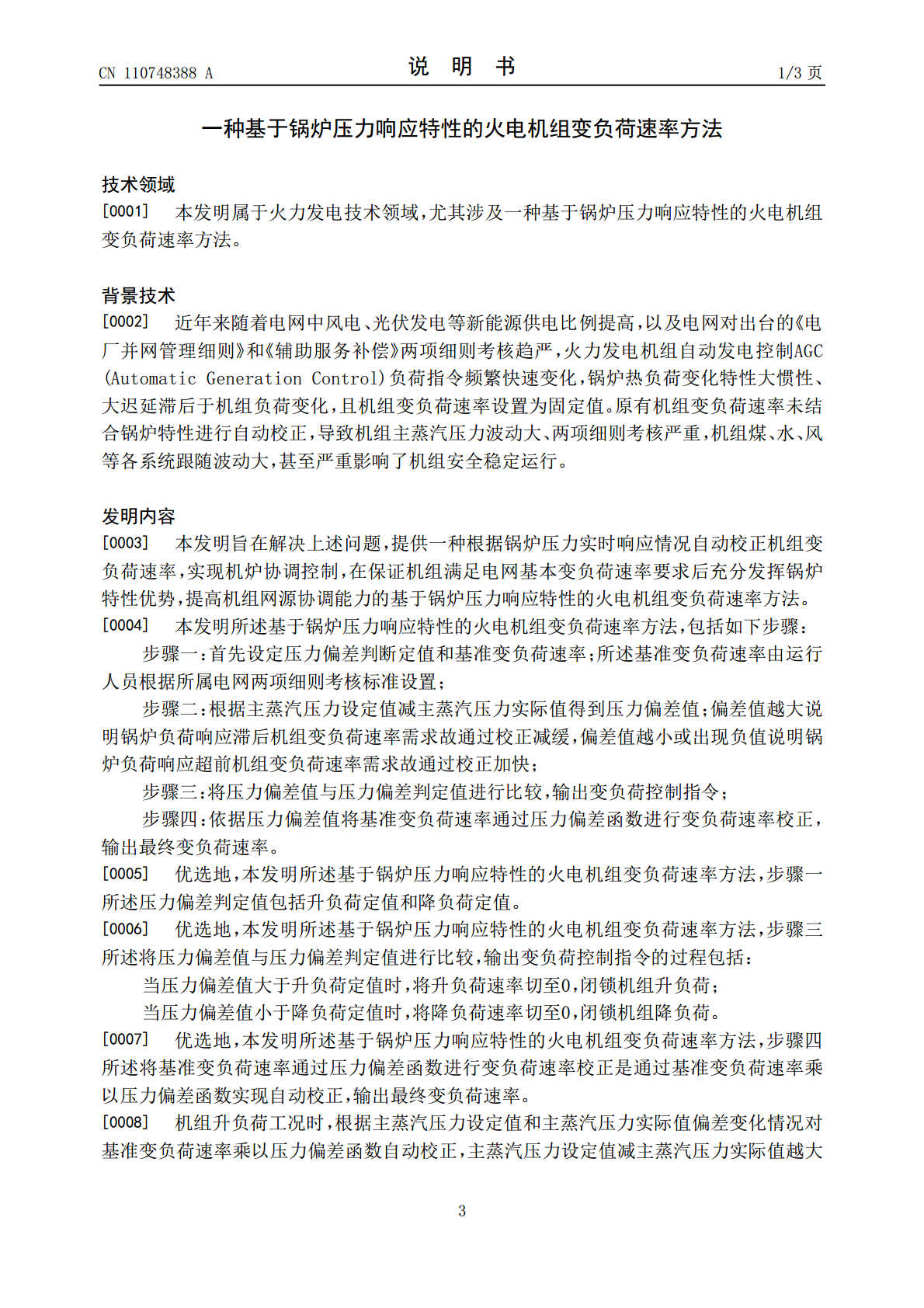

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110748388A(43)申请公布日2020.02.04(21)申请号201911080047.2(22)申请日2019.11.07(71)申请人中国大唐集团科学技术研究院有限公司西北电力试验研究院地址710018陕西省西安市经开区凤城七路155号(72)发明人邹包产刘永红赵宇(74)专利代理机构西安亿诺专利代理有限公司61220代理人李永刚(51)Int.Cl.F01K13/02(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种基于锅炉压力响应特性的火电机组变负荷速率方法(57)摘要一种基于锅炉压力响应特性的火电机组变负荷速率方法，属于火力发电技术领域，其特征在于首先设定压力偏差判断定值和基准变负荷速率；根据主蒸汽压力设定值减主蒸汽压力实际值得到压力偏差值；将压力偏差值与压力偏差判定值进行比较，输出变负荷控制指令；依据压力偏差值将基准变负荷速率通过压力偏差函数进行变负荷速率校正，输出最终变负荷速率。在机组变负荷过程中，根据机组主蒸汽压力设定值和实际值偏差实时变化情况对机组变负荷速率进行自动校正，实现真正机炉协调控制，提高机组运行稳定性。通过机组主蒸汽压力设定值和主蒸汽压力实际值偏差输出变负荷控制指令，闭锁机组变负荷速率，防止特殊工况下锅炉燃烧恶化。CN110748388ACN110748388A权利要求书1/1页1.一种基于锅炉压力响应特性的火电机组变负荷速率方法，其特征在于包括如下步骤：步骤一：首先设定压力偏差判断定值和基准变负荷速率；步骤二：根据主蒸汽压力设定值减主蒸汽压力实际值得到压力偏差值；步骤三：将压力偏差值与压力偏差判定值进行比较，输出变负荷控制指令；步骤四：依据压力偏差值将基准变负荷速率通过压力偏差函数进行变负荷速率校正，输出最终变负荷速率。2.根据权利要求1所述基于锅炉压力响应特性的火电机组变负荷速率方法，其特征在于：步骤一所述压力偏差判定值包括升负荷定值和降负荷定值。3.根据权利要求2所述基于锅炉压力响应特性的火电机组变负荷速率方法，其特征在于：步骤三所述将压力偏差值与压力偏差判定值进行比较，输出变负荷控制指令的过程包括：当压力偏差值大于升负荷定值时，将升负荷速率切至0，闭锁机组升负荷；当压力偏差值小于降负荷定值时，将降负荷速率切至0，闭锁机组降负荷。4.根据权利要求3所述基于锅炉压力响应特性的火电机组变负荷速率方法，其特征在于：步骤四所述将基准变负荷速率通过压力偏差函数进行变负荷速率校正是通过基准变负荷速率乘以压力偏差函数实现自动校正，输出最终变负荷速率。5.根据权利要求4所述基于锅炉压力响应特性的火电机组变负荷速率方法，其特征在于：所述压力偏差函数包括升负荷压力偏差函数和降负荷压力偏差函数。2CN110748388A说明书1/3页一种基于锅炉压力响应特性的火电机组变负荷速率方法技术领域[0001]本发明属于火力发电技术领域，尤其涉及一种基于锅炉压力响应特性的火电机组变负荷速率方法。背景技术[0002]近年来随着电网中风电、光伏发电等新能源供电比例提高，以及电网对出台的《电厂并网管理细则》和《辅助服务补偿》两项细则考核趋严，火力发电机组自动发电控制AGC(AutomaticGenerationControl)负荷指令频繁快速变化，锅炉热负荷变化特性大惯性、大迟延滞后于机组负荷变化，且机组变负荷速率设置为固定值。原有机组变负荷速率未结合锅炉特性进行自动校正，导致机组主蒸汽压力波动大、两项细则考核严重，机组煤、水、风等各系统跟随波动大，甚至严重影响了机组安全稳定运行。发明内容[0003]本发明旨在解决上述问题，提供一种根据锅炉压力实时响应情况自动校正机组变负荷速率，实现机炉协调控制，在保证机组满足电网基本变负荷速率要求后充分发挥锅炉特性优势，提高机组网源协调能力的基于锅炉压力响应特性的火电机组变负荷速率方法。[0004]本发明所述基于锅炉压力响应特性的火电机组变负荷速率方法，包括如下步骤：步骤一：首先设定压力偏差判断定值和基准变负荷速率；所述基准变负荷速率由运行人员根据所属电网两项细则考核标准设置；步骤二：根据主蒸汽压力设定值减主蒸汽压力实际值得到压力偏差值；偏差值越大说明锅炉负荷响应滞后机组变负荷速率需求故通过校正减缓，偏差值越小或出现负值说明锅炉负荷响应超前机组变负荷速率需求故通过校正加快；步骤三：将压力偏差值与压力偏差判定值进行比较，输出变负荷控制指令；步骤四：依据压力偏差值将基准变负荷速率通过压力偏差函数进行变负荷速率校正，输出最终变负荷速率。[0005]优选地，本发明所述基于锅炉压力响应特性的火电机组变负荷速率方法，步骤一所述压力偏差判定值包括升负荷定值和降负荷定值。[0006]优选地，本发明所述基于
