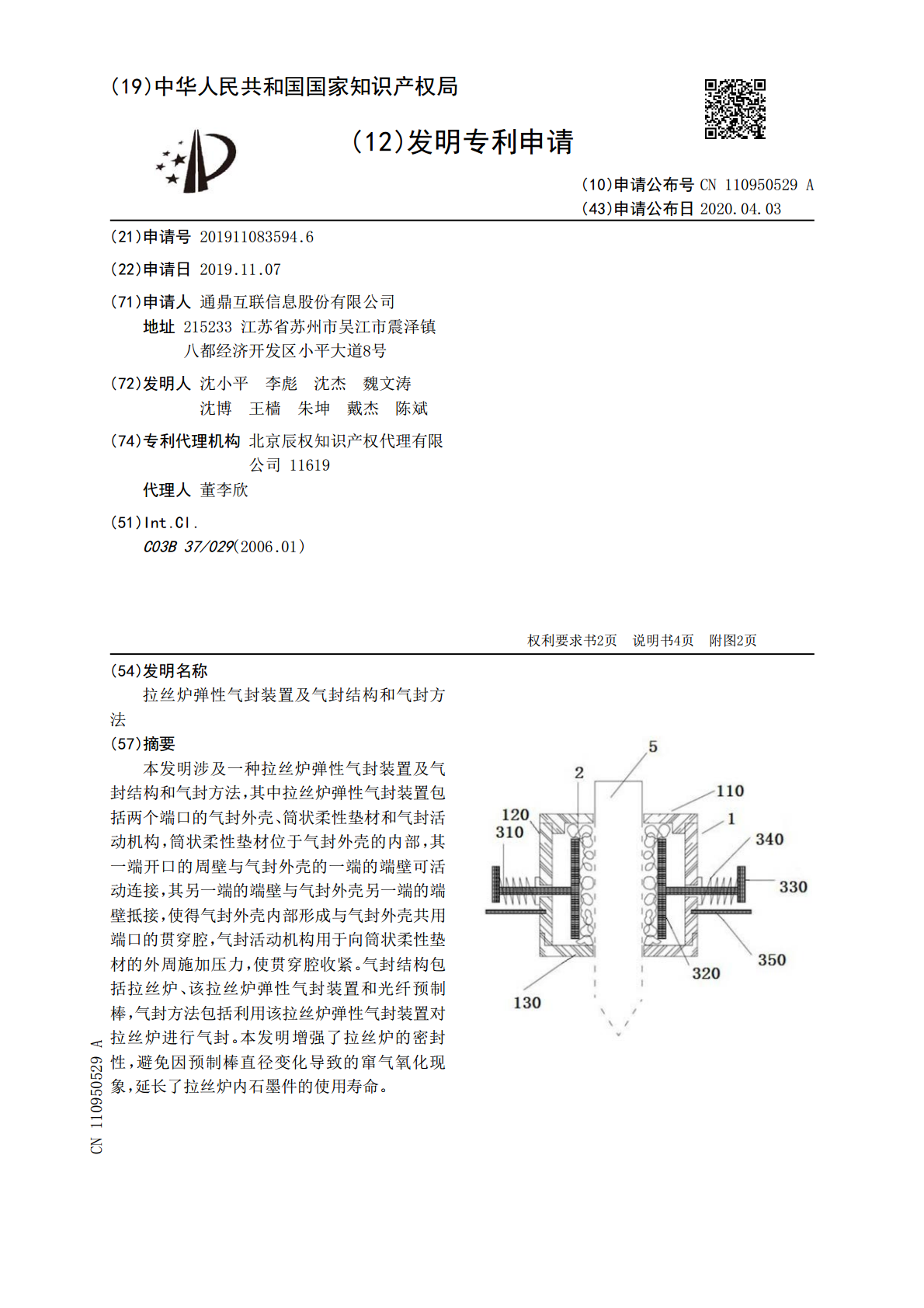

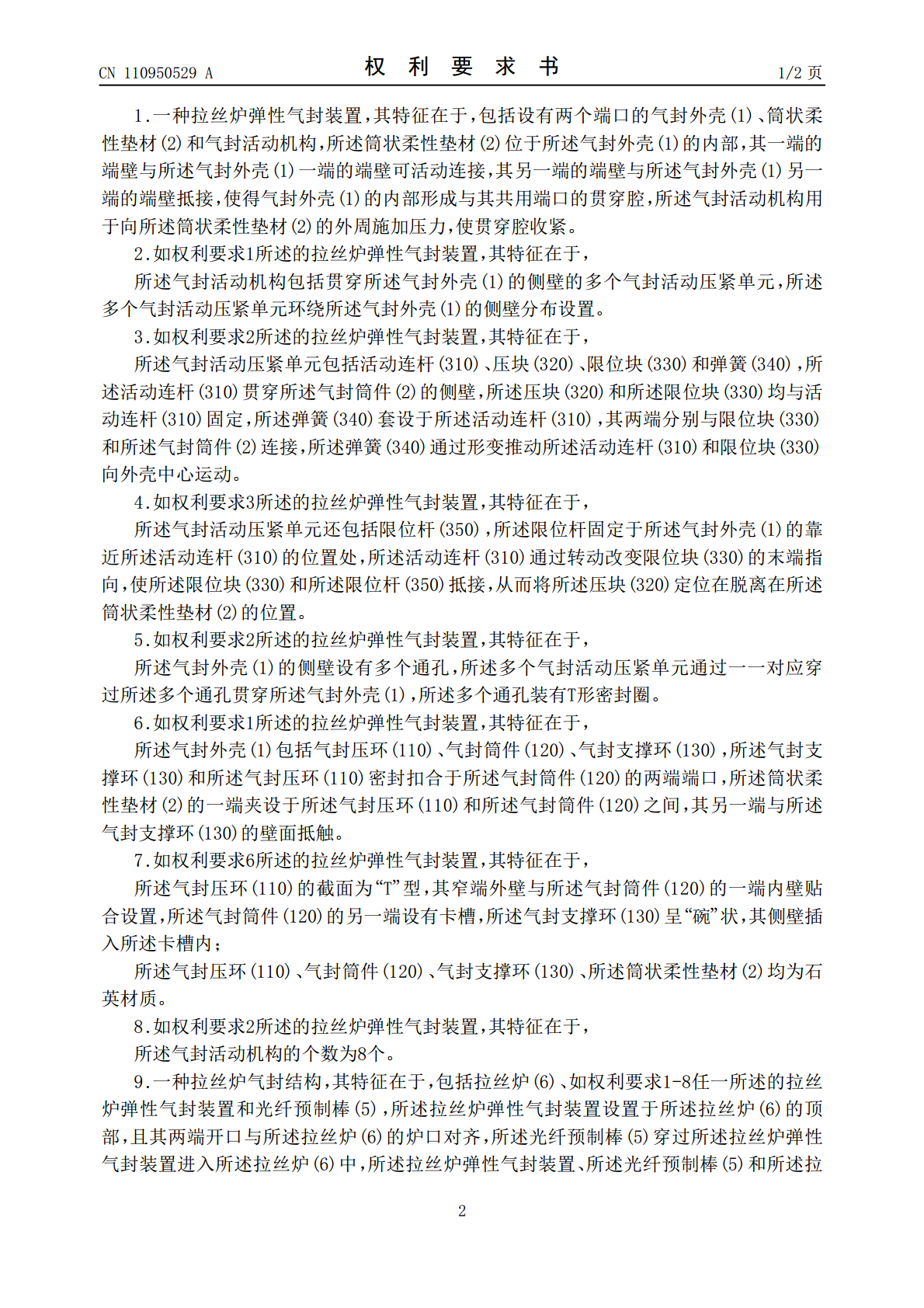

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110950529A(43)申请公布日2020.04.03(21)申请号201911083594.6(22)申请日2019.11.07(71)申请人通鼎互联信息股份有限公司地址215233江苏省苏州市吴江市震泽镇八都经济开发区小平大道8号(72)发明人沈小平李彪沈杰魏文涛沈博王樯朱坤戴杰陈斌(74)专利代理机构北京辰权知识产权代理有限公司11619代理人董李欣(51)Int.Cl.C03B37/029(2006.01)权利要求书2页说明书4页附图2页(54)发明名称拉丝炉弹性气封装置及气封结构和气封方法(57)摘要本发明涉及一种拉丝炉弹性气封装置及气封结构和气封方法，其中拉丝炉弹性气封装置包括两个端口的气封外壳、筒状柔性垫材和气封活动机构，筒状柔性垫材位于气封外壳的内部，其一端开口的周壁与气封外壳的一端的端壁可活动连接，其另一端的端壁与气封外壳另一端的端壁抵接，使得气封外壳内部形成与气封外壳共用端口的贯穿腔，气封活动机构用于向筒状柔性垫材的外周施加压力，使贯穿腔收紧。气封结构包括拉丝炉、该拉丝炉弹性气封装置和光纤预制棒，气封方法包括利用该拉丝炉弹性气封装置对拉丝炉进行气封。本发明增强了拉丝炉的密封性，避免因预制棒直径变化导致的窜气氧化现象，延长了拉丝炉内石墨件的使用寿命。CN110950529ACN110950529A权利要求书1/2页1.一种拉丝炉弹性气封装置，其特征在于，包括设有两个端口的气封外壳(1)、筒状柔性垫材(2)和气封活动机构，所述筒状柔性垫材(2)位于所述气封外壳(1)的内部，其一端的端壁与所述气封外壳(1)一端的端壁可活动连接，其另一端的端壁与所述气封外壳(1)另一端的端壁抵接，使得气封外壳(1)的内部形成与其共用端口的贯穿腔，所述气封活动机构用于向所述筒状柔性垫材(2)的外周施加压力，使贯穿腔收紧。2.如权利要求1所述的拉丝炉弹性气封装置，其特征在于，所述气封活动机构包括贯穿所述气封外壳(1)的侧壁的多个气封活动压紧单元，所述多个气封活动压紧单元环绕所述气封外壳(1)的侧壁分布设置。3.如权利要求2所述的拉丝炉弹性气封装置，其特征在于，所述气封活动压紧单元包括活动连杆(310)、压块(320)、限位块(330)和弹簧(340)，所述活动连杆(310)贯穿所述气封筒件(2)的侧壁，所述压块(320)和所述限位块(330)均与活动连杆(310)固定，所述弹簧(340)套设于所述活动连杆(310)，其两端分别与限位块(330)和所述气封筒件(2)连接，所述弹簧(340)通过形变推动所述活动连杆(310)和限位块(330)向外壳中心运动。4.如权利要求3所述的拉丝炉弹性气封装置，其特征在于，所述气封活动压紧单元还包括限位杆(350)，所述限位杆固定于所述气封外壳(1)的靠近所述活动连杆(310)的位置处，所述活动连杆(310)通过转动改变限位块(330)的末端指向，使所述限位块(330)和所述限位杆(350)抵接，从而将所述压块(320)定位在脱离在所述筒状柔性垫材(2)的位置。5.如权利要求2所述的拉丝炉弹性气封装置，其特征在于，所述气封外壳(1)的侧壁设有多个通孔，所述多个气封活动压紧单元通过一一对应穿过所述多个通孔贯穿所述气封外壳(1)，所述多个通孔装有T形密封圈。6.如权利要求1所述的拉丝炉弹性气封装置，其特征在于，所述气封外壳(1)包括气封压环(110)、气封筒件(120)、气封支撑环(130)，所述气封支撑环(130)和所述气封压环(110)密封扣合于所述气封筒件(120)的两端端口，所述筒状柔性垫材(2)的一端夹设于所述气封压环(110)和所述气封筒件(120)之间，其另一端与所述气封支撑环(130)的壁面抵触。7.如权利要求6所述的拉丝炉弹性气封装置，其特征在于，所述气封压环(110)的截面为“T”型，其窄端外壁与所述气封筒件(120)的一端内壁贴合设置，所述气封筒件(120)的另一端设有卡槽，所述气封支撑环(130)呈“碗”状，其侧壁插入所述卡槽内；所述气封压环(110)、气封筒件(120)、气封支撑环(130)、所述筒状柔性垫材(2)均为石英材质。8.如权利要求2所述的拉丝炉弹性气封装置，其特征在于，所述气封活动机构的个数为8个。9.一种拉丝炉气封结构，其特征在于，包括拉丝炉(6)、如权利要求1-8任一所述的拉丝炉弹性气封装置和光纤预制棒(5)，所述拉丝炉弹性气封装置设置于所述拉丝炉(6)的顶部，且其两端开口与所述拉丝炉(6)的炉口对齐，所述光纤预制棒(5)穿过所述拉丝炉弹性气封装置进入所述拉丝炉(6)中，所述拉丝炉弹性气封装置、所述光纤预制棒(5)和所述拉2CN110950529A权利要求书2/2页丝炉(6)之间形成
