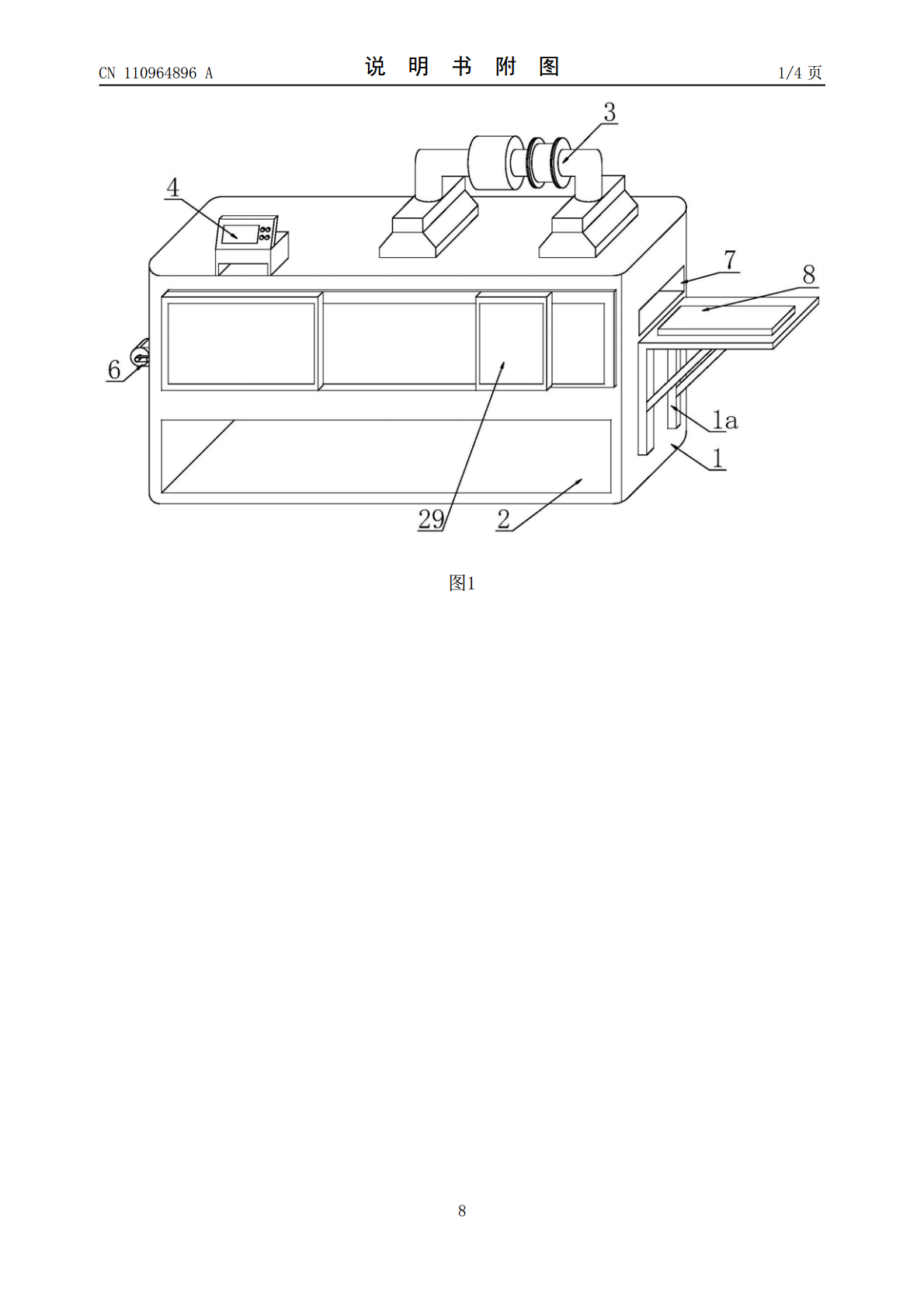

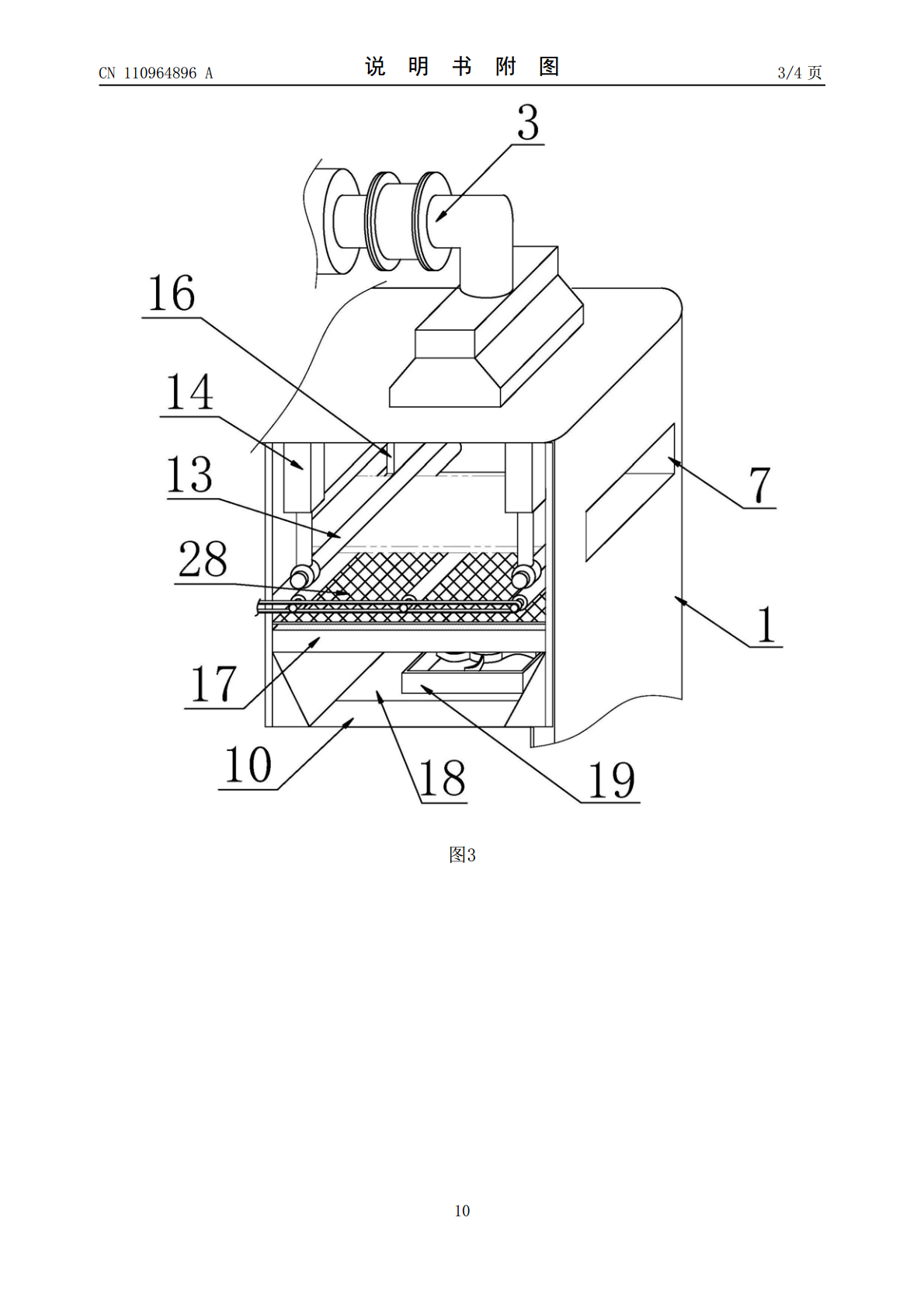

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110964896A(43)申请公布日2020.04.07(21)申请号201911335568.8(22)申请日2019.12.21(71)申请人芜湖鼎恒材料技术有限公司地址241000安徽省芜湖市高新技术产业开发区火炬工业园10号厂房(72)发明人程敬卿薛卫昌(74)专利代理机构北京汇信合知识产权代理有限公司11335代理人朱鹏(51)Int.Cl.C21D9/00(2006.01)权利要求书2页说明书4页附图4页(54)发明名称一种均匀受热式非晶纳米钢加工用热处理装置(57)摘要本发明公开了一种均匀受热式非晶纳米钢加工用热处理装置，具体涉及热处理炉技术领域，包括装置主体，所述装置主体的下表面一侧焊接有支撑框架，所述装置主体的内部放置有物料，所述装置主体的一侧开设有进料口，所述装置主体的另一侧开设有出料口，所述装置主体的内部一侧设置有热处理箱，所述装置主体的内部另一侧设置有预热箱，所述装置主体的上表面一侧贯通安装有热循环构件，所述装置主体的上表面另一侧安装有控制箱，所述热处理箱的内部下表面安装有加热器，所述热处理箱的内部物料的下方位置处安装有传动辊。本发明非晶纳米钢加工用热处理炉，装置经过预热，然后进行热处理，本装置能进行热循环，具有空气过滤功能。CN110964896ACN110964896A权利要求书1/2页1.一种均匀受热式非晶纳米钢加工用热处理装置，包括装置主体(1)，其特征在于，所述装置主体(1)的下表面一侧焊接有支撑框架(2)，所述装置主体(1)的内部放置有物料(8)，所述装置主体(1)的一侧开设有进料口(7)，所述装置主体(1)的另一侧开设有出料口(15)，所述装置主体(1)的内部一侧设置有热处理箱(9)，所述装置主体(1)的内部另一侧设置有预热箱(10)，所述装置主体(1)的上表面一侧贯通安装有热循环构件(3)，所述装置主体(1)的上表面另一侧安装有控制箱(4)，在所述装置主体(1)的前侧设有滑动式观察窗(29)。2.根据权利要求1所述的一种均匀受热式非晶纳米钢加工用热处理装置，其特征在于，所述热处理箱(9)的内部下表面安装有加热器(11)，所述热处理箱(9)内部的物料(8)的下方位置处安装有传动辊(12)，所述装置主体(1)的前表面传动辊(12)的外表面位置处安装有链条(5)，所述装置主体(1)的一侧外表面安装有驱动链条转动的电机(6)，所述物料(8)的上方设置有压辊(13)，所述压辊(13)的上表面一端焊接有气缸(14)，所述预热箱(10)与热处理箱(9)的连接处开设有出料口(15)。3.根据权利要求2所述的一种均匀受热式非晶纳米钢加工用热处理装置，其特征在于，所述传动辊(12)的下方预热箱(10)的内部位置处焊接有过滤网(28)，所述过滤网(28)的下方预热箱(10)的内部位置处焊接有过滤层(17)，所述预热箱(10)的下表面开设有排气网(18)，所述排气网(18)的下表面安装有风扇(19)。4.根据权利要求1所述的一种均匀受热式非晶纳米钢加工用热处理装置，其特征在于，所述热循环构件(3)的一端设置有第一传热箱(20)，所述第一传热箱(20)的上表面贯通焊接有传热管(21)，所述传热管(21)的另一端贯通焊接有第二传热箱(24)，所述传热管(21)的一端安装有过滤箱(22)，所述传热管(21)的另一端安装有风机(23)。5.根据权利要求1所述的一种均匀受热式非晶纳米钢加工用热处理装置，其特征在于，所述控制箱(4)的内部安装有单片机(25)，所述控制箱(4)的前表面一侧安装有显示屏(26)，所述控制箱(4)的前表面另一侧安装有控制按键(27)。6.根据权利要求1所述的一种均匀受热式非晶纳米钢加工用热处理装置，所述装置主体(1)与支撑框架(2)与热循环构件(3)均为一种不锈钢材质的构件，所述装置主体(1)的内部设置有防火砖保温层，所述热处理箱(9)与预热箱(10)的上表面通过热循环构件(3)贯通连接。7.根据权利要求2所述的一种均匀受热式非晶纳米钢加工用热处理装置，其特征在于，传动辊(12)与电机(6)通过链条(5)转动连接，所述压辊(13)的前后端均设置有气缸(14)，所述压辊(13)通过气缸(14)焊接连接于装置主体(1)的内部上表面，且气缸(14)与压辊(13)设置有四组，四组所述气缸(14)与压辊(13)分别位于热处理箱(9)与预热箱(10)的内部左右侧位置处。8.根据权利要求3所述的一种均匀受热式非晶纳米钢加工用热处理装置，其特征在于，所述过滤网(28)为一种不锈钢材质的构件，所述过滤层(17)为一种化纤材质的构件，所述预热箱(10)通过排气网(18)与装置外部贯通连接。9.根据权利要求4所述的一种均匀受热式非晶纳米钢
