一种竖窑组合烧嘴.pdf

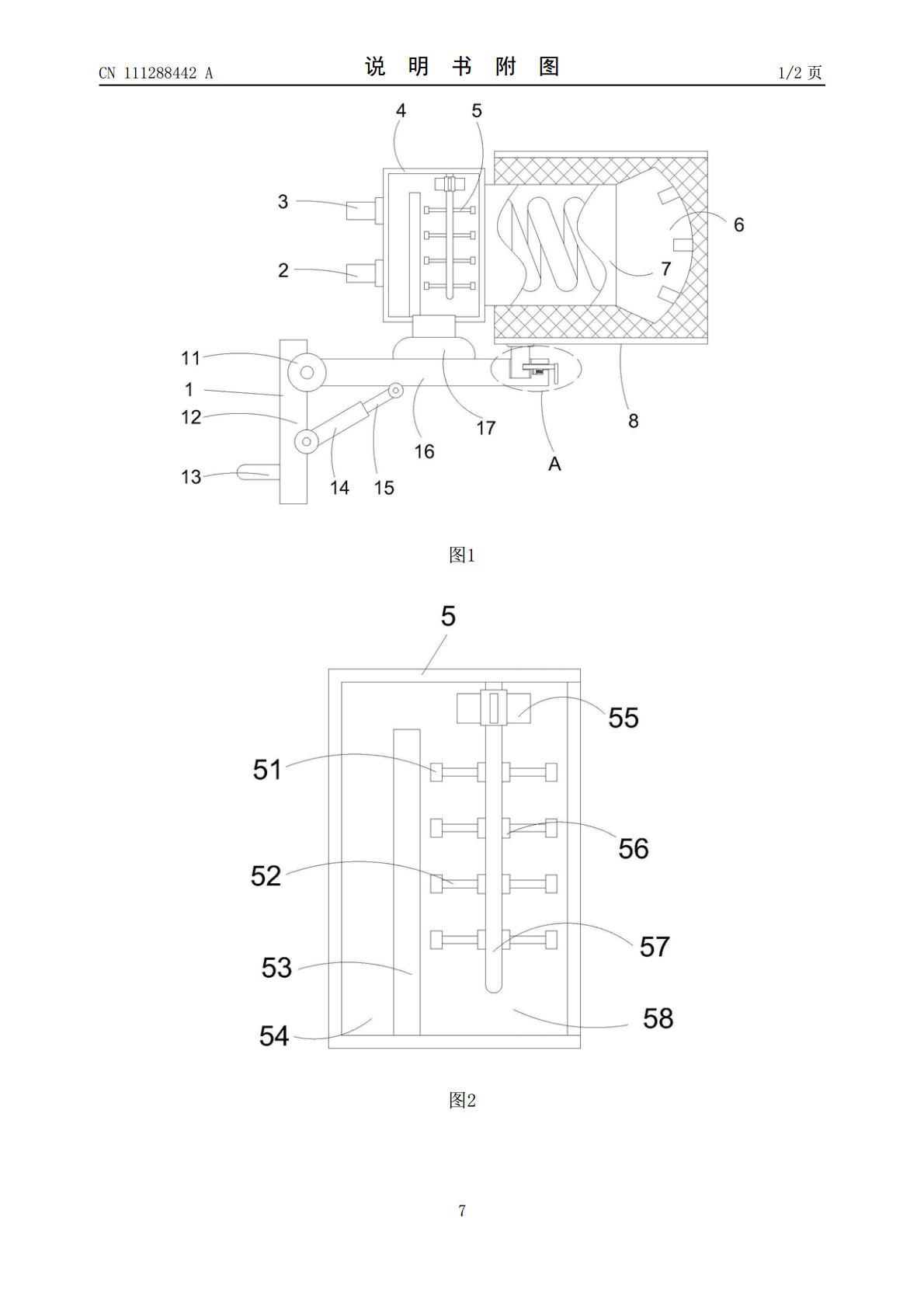

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111288442A(43)申请公布日2020.06.16(21)申请号202010155544.0(22)申请日2020.03.09(71)申请人赵玮地址247099安徽省池州市贵池区长江北路2号天都清华园(72)发明人赵玮(51)Int.Cl.F23D14/02(2006.01)F23D14/48(2006.01)F27B1/10(2006.01)B01F3/02(2006.01)B01F13/10(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种竖窑组合烧嘴(57)摘要本发明涉及窑炉燃烧领域，具体的说是一种竖窑组合烧嘴，包括混合箱和混合机构，所述混合箱的外表面固定连接有与其内部相互连通的燃气连接头和空气连接头；所述混合机构连接在混合箱内，且混合机构包括端板、连接杆、折流板、折流区、叶轮、弹性连接片、转轴和混合区，所述混合箱内固定连接有竖直设置的折流板，且折流板把混合箱分成上部相互连通的折流区和混合区，且混合区的的上端内壁转动连接有竖直设置的转轴，转轴固定连接有同轴转动的叶轮，叶轮与折流区和混合区的连接处对正设置，且转轴固定连接有多个均匀分布的弹性连接片。本发明提供的竖窑组合烧嘴具有减小资源浪费且使用角度可以调整的优点。CN111288442ACN111288442A权利要求书1/1页1.一种竖窑组合烧嘴，其特征在于，包括连接机构(1)、混合箱(4)、混合机构(5)、导气管(7)和防护罩(8)，所述混合箱(4)的外表面固定连接有与其内部相互连通的燃气连接头(2)和空气连接头(3)；所述混合机构(5)连接在混合箱(4)内，且混合机构(5)包括端板(51)、连接杆(52)、折流板(53)、折流区(54)、叶轮(55)、弹性连接片(56)、转轴(57)和混合区(58)，所述混合箱(4)内固定连接有竖直设置的折流板(53)，且折流板(53)把混合箱(4)分成上部相互连通的折流区(54)和混合区(58)，且混合区的(58)的上端内壁转动连接有竖直设置的转轴(57)，转轴(57)固定连接有同轴转动的叶轮(55)，叶轮(55)与折流区(54)和混合区(58)的连接处对正设置，且转轴(57)固定连接有多个均匀分布的弹性连接片(56)，弹性连接片(56)连接连接杆(52)的一端，连接杆(52)的另一端固定连接有端板(51)；所述导气管(7)的一端与混合区(58)相互连通，导气管(7)的另一端连接有烧嘴本体(6)；所述连接机构(1)与混合箱(4)连接；所述防护罩(8)套设在烧嘴本体(6)的外部，且防护罩(8)通过可拆卸连接机构(9)与连接机构(1)连接。2.根据权利要求1所述的.一种竖窑组合烧嘴，其特征在于，所述连接机构(1)包括销轴(11)、连接板(12)、内螺纹套筒(14)、螺纹杆(15)、支撑板(16)和立柱(17)，所述连接板(12)通过销轴(11)转动连接有支撑板(16)，支撑板(16)的上表面通过立柱(17)与混合箱(4)固定连接，且支撑板(16)的下表面转动连接有凸起，凸起转动连接有倾斜设置的螺纹杆(15)，螺纹杆(15)螺纹连接在内螺纹套筒(14)内，且内螺纹套筒(14)与连接板(12)转动连接。3.根据权利要求2所述的一种竖窑组合烧嘴，其特征在于，所述连接机构(1)还包括定位销(13)、限位杆(18)、拉簧(19)和安装槽(19a)，所述连接板(12)与支撑板(16)向背的面开设有两个对称设置的安装槽(19a)，安装槽(19a)内固定连接有限位杆(18)，限位杆(18)上串有拉簧(19)，且限位杆(18)贯穿定位销(13)并与定位销(13)滑动连接，且定位销(13)延伸到安装槽(19a)的外部。4.根据权利要求1所述的一种竖窑组合烧嘴，其特征在于，所述导气管(7)内部开设有螺旋气道。5.根据权利要求1所述的一种竖窑组合烧嘴，其特征在于，所述可拆卸连接机构(9)包括插杆(91)、卡槽(92)、侧板(93)、滑杆(94)和弹簧(95)，所述防护罩(8)的下表面固定连接有竖直设置的插杆(91)，插杆(91)插设在支撑板(16)上表面开设的插槽内；所述支撑板(16)远离连接板(12)的一端开设有与插槽相互连通的通槽，通槽内滑动连接有滑杆(94)，滑杆(94)的一端卡接在插杆(91)开设的卡槽(92)内，滑杆(94)的另一端延伸到通槽的外部，且滑杆(94)固定连接有侧板(93)，侧板(93)滑动连接在支撑板(16)开设的滑槽内，且侧板(93)与插杆(91)相对的面通过弹簧(95)与滑槽的内壁连接。6.根据权利要求5所述的一种竖窑组合烧嘴，其特征在于，所述可拆卸连接机构(9)还包括手柄(96)，所述滑杆(94)位于通槽外部的一端固定连接有手
