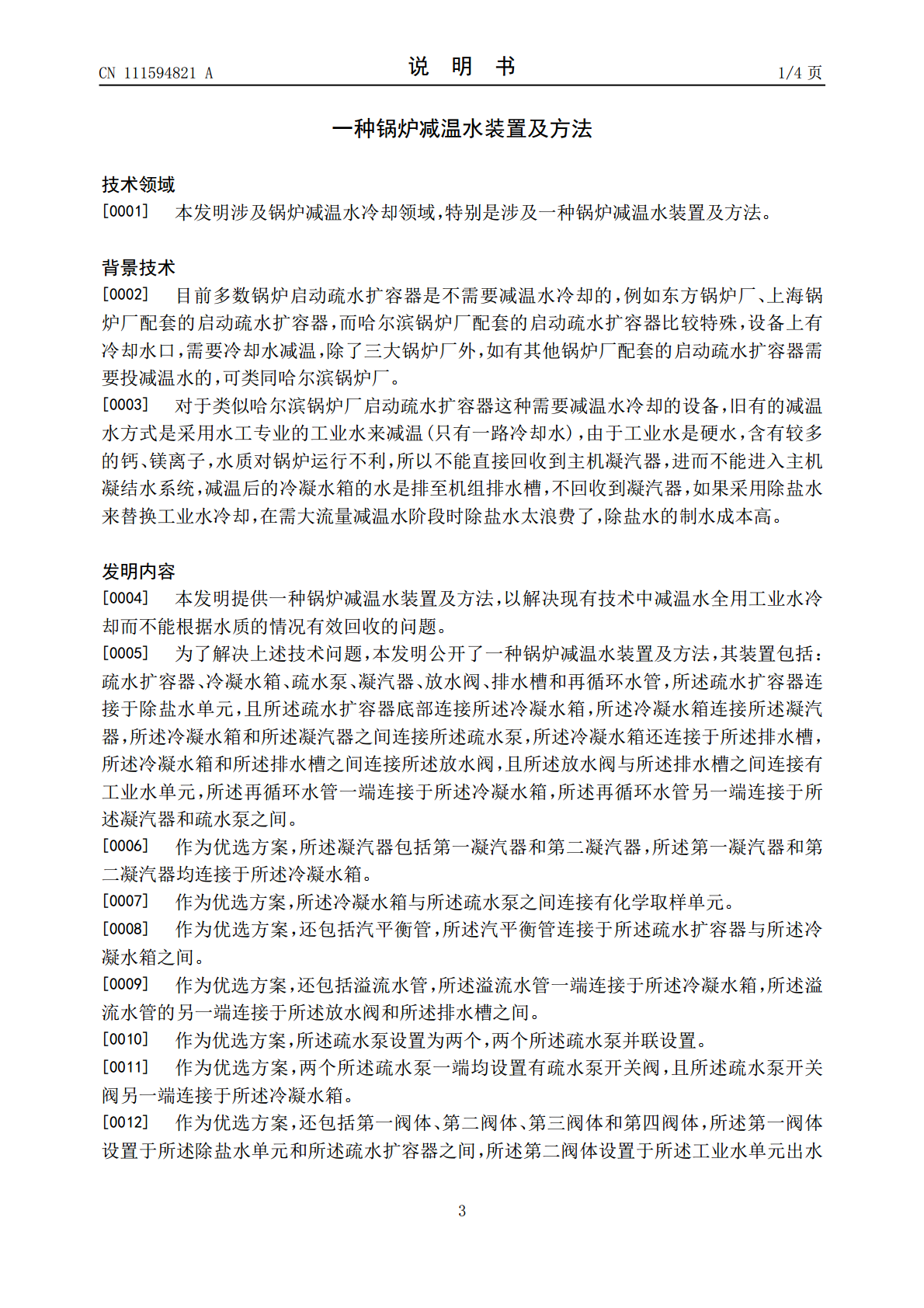

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111594821A(43)申请公布日2020.08.28(21)申请号202010283522.2(22)申请日2020.04.13(71)申请人中国能源建设集团广东省电力设计研究院有限公司地址510000广东省广州市黄埔区广州科学城天丰路1号(72)发明人白建基张晓玲孙张伟王东雷黎明(74)专利代理机构广州三环专利商标代理有限公司44202代理人颜希文宋亚楠(51)Int.Cl.F22B37/50(2006.01)F28B9/04(2006.01)F28B9/08(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种锅炉减温水装置及方法(57)摘要本发明公开了一种锅炉减温水装置及方法，其装置包括：疏水扩容器、冷凝水箱、疏水泵、凝汽器、放水阀、排水槽和再循环水管，疏水扩容器连接于除盐水单元，且疏水扩容器底部连接冷凝水箱，冷凝水箱连接凝汽器，冷凝水箱和凝汽器之间连接疏水泵，冷凝水箱还连接于排水槽，冷凝水箱和排水槽之间连接放水阀，且放水阀与排水槽之间连接有工业水单元，再循环水管一端连接于冷凝水箱，再循环水管另一端连接于凝汽器和疏水泵之间，本发明根据启动疏水扩容器的水质的不同，选择不同水质的冷却水来冷却，本发明可以克服旧有方式一刀切的全用工业水冷却而不能根据水质的情况有效回收的弊端，从而达到节能减排的初衷。CN111594821ACN111594821A权利要求书1/1页1.一种锅炉减温水装置，其特征在于，包括：疏水扩容器、冷凝水箱、疏水泵、凝汽器、放水阀、排水槽和再循环水管，所述疏水扩容器连接于除盐水单元，且所述疏水扩容器底部连接所述冷凝水箱，所述冷凝水箱连接所述凝汽器，所述冷凝水箱和所述凝汽器之间连接所述疏水泵，所述冷凝水箱还连接于所述排水槽，所述冷凝水箱和所述排水槽之间连接所述放水阀，且所述放水阀与所述排水槽之间连接有工业水单元，所述再循环水管一端连接于所述冷凝水箱，所述再循环水管另一端连接于所述凝汽器和疏水泵之间。2.如权利要求1所述锅炉减温水装置，其特征在于，所述凝汽器包括第一凝汽器和第二凝汽器，所述第一凝汽器和第二凝汽器均连接于所述冷凝水箱。3.如权利要求1所述锅炉减温水装置，其特征在于，所述冷凝水箱与所述疏水泵之间连接有化学取样单元。4.如权利要求1所述锅炉减温水装置，其特征在于，还包括汽平衡管，所述汽平衡管连接于所述疏水扩容器与所述冷凝水箱之间。5.如权利要求1所述锅炉减温水系统，其特征在于，还包括溢流水管，所述溢流水管一端连接于所述冷凝水箱，所述溢流水管的另一端连接于所述放水阀和所述排水槽之间。6.如权利要求1所述锅炉减温水装置，其特征在于，所述疏水泵设置为两个，两个所述疏水泵并联设置。7.如权利要求6所述锅炉减温水装置，其特征在于，两个所述疏水泵一端均设置有疏水泵开关阀，且所述疏水泵开关阀另一端连接于所述冷凝水箱。8.如权利要求5所述锅炉减温水装置，其特征在于，还包括第一阀体、第二阀体、第三阀体和第四阀体，所述第一阀体设置于所述除盐水单元和所述疏水扩容器之间，所述第二阀体设置于所述工业水单元出水口，所述第三阀体设置于所述再循环水管上，所述第四阀体连接于所述凝汽器与所述疏水泵之间。9.一种基于权利要求1-8所述的锅炉减温水的方法，所述方法包括：S1，锅炉启动所述疏水扩容器；S2，当锅炉启动所述疏水扩容器超温时，打开所述第一阀体，除盐水由所述除盐水单元进入所述疏水扩容器进行冷却，所述疏水扩容器扩容后的疏水进入所述冷凝水箱；S3，所述冷凝水箱的疏水经过所述化学取样单元进行取样检测；S4，合格后的疏水由所述疏水泵打回所述凝汽器；S5，不合格的疏水通过所述放水阀排至所述排水槽，且不合格的疏水在流经所述排水槽的过程中，所述第二阀体打开，工业水从所述工业水单元放出，对不合格的疏水进行冷却。2CN111594821A说明书1/4页一种锅炉减温水装置及方法技术领域[0001]本发明涉及锅炉减温水冷却领域，特别是涉及一种锅炉减温水装置及方法。背景技术[0002]目前多数锅炉启动疏水扩容器是不需要减温水冷却的，例如东方锅炉厂、上海锅炉厂配套的启动疏水扩容器，而哈尔滨锅炉厂配套的启动疏水扩容器比较特殊，设备上有冷却水口，需要冷却水减温，除了三大锅炉厂外，如有其他锅炉厂配套的启动疏水扩容器需要投减温水的，可类同哈尔滨锅炉厂。[0003]对于类似哈尔滨锅炉厂启动疏水扩容器这种需要减温水冷却的设备，旧有的减温水方式是采用水工专业的工业水来减温(只有一路冷却水)，由于工业水是硬水，含有较多的钙、镁离子，水质对锅炉运行不利，所以不能直接回收到主机凝汽器，进而不能进入主机凝结水系统，减温后的冷凝水箱的水是排至机组排水槽，不回收到凝汽器，如果采用除盐水来替
