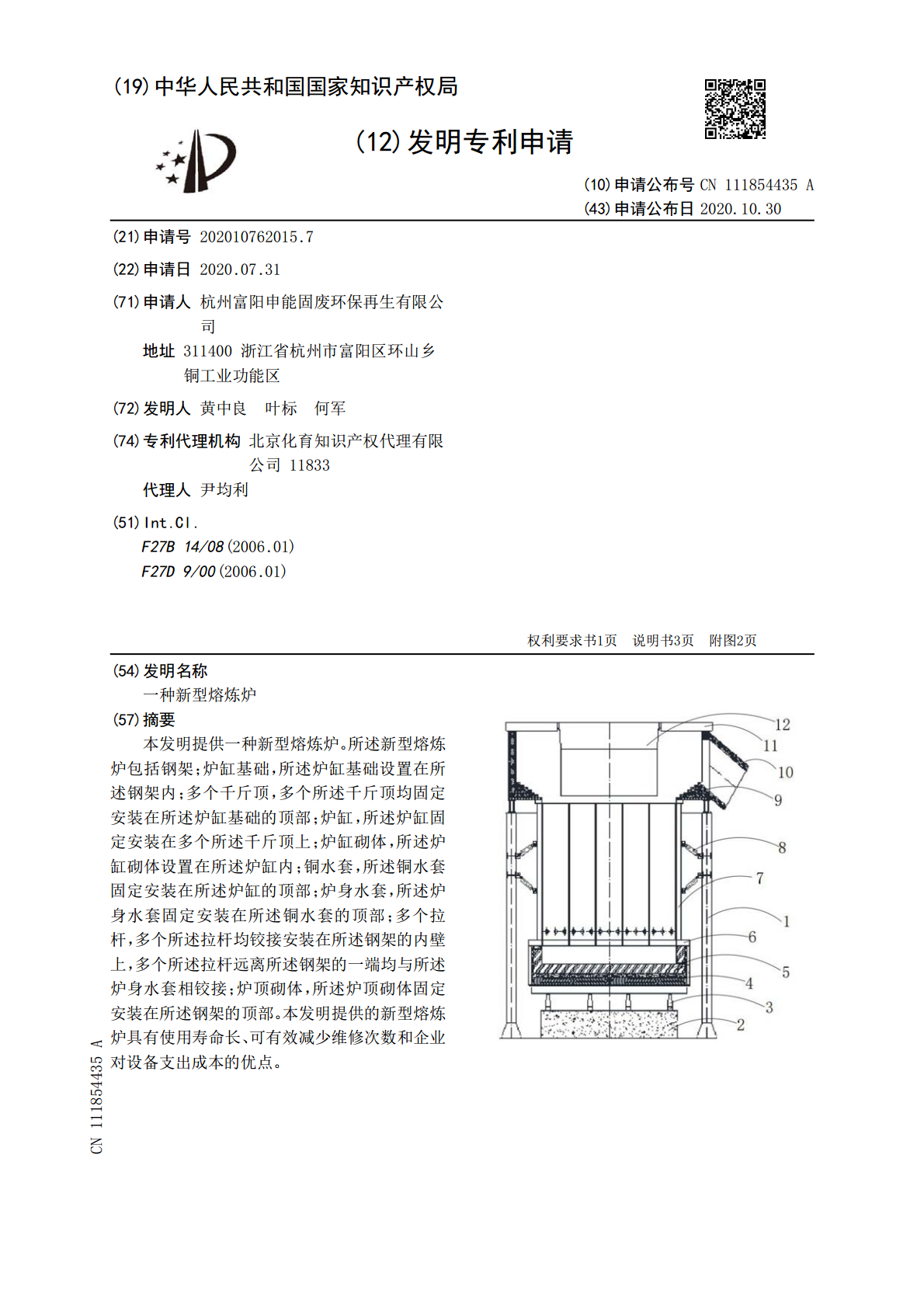

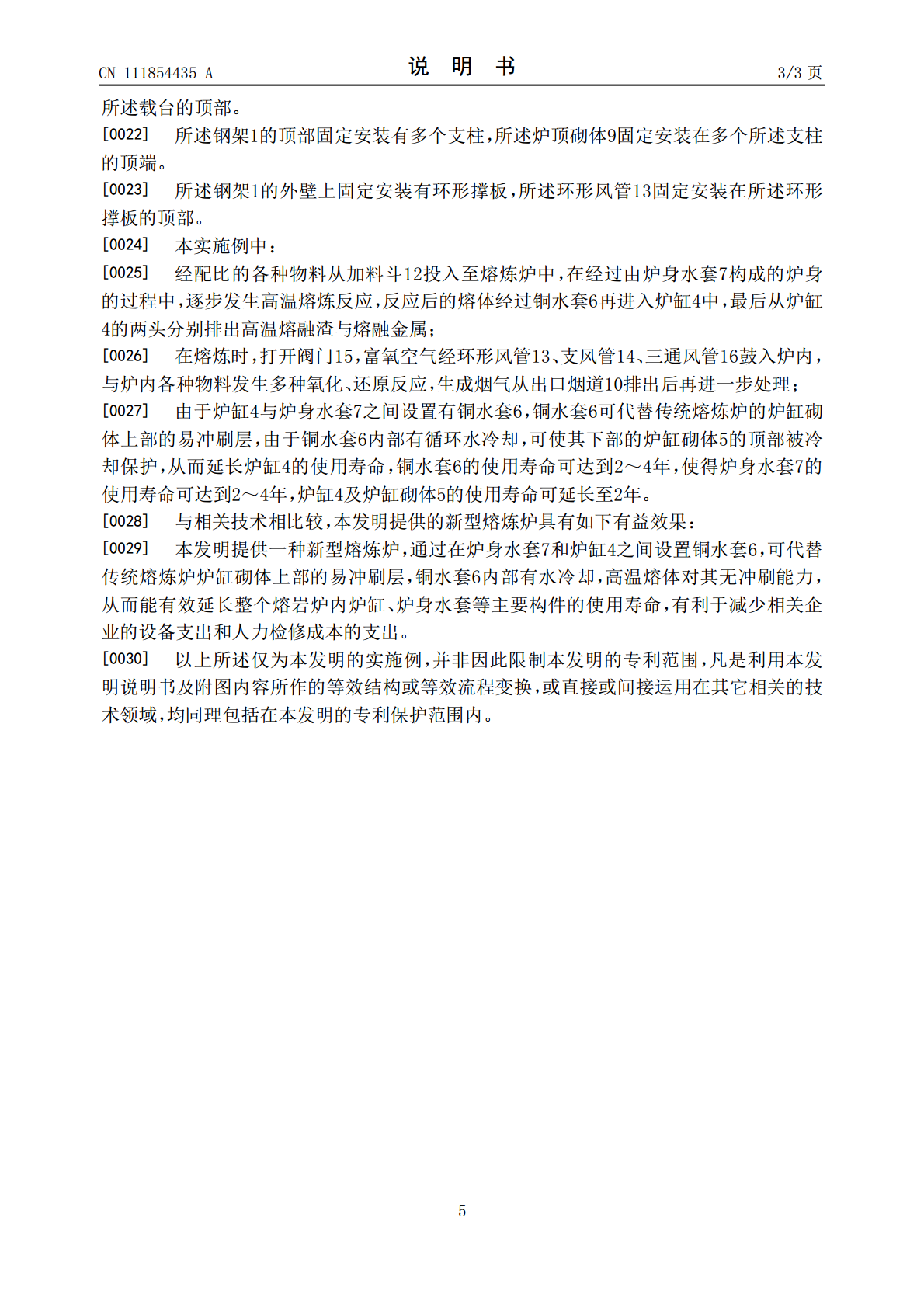

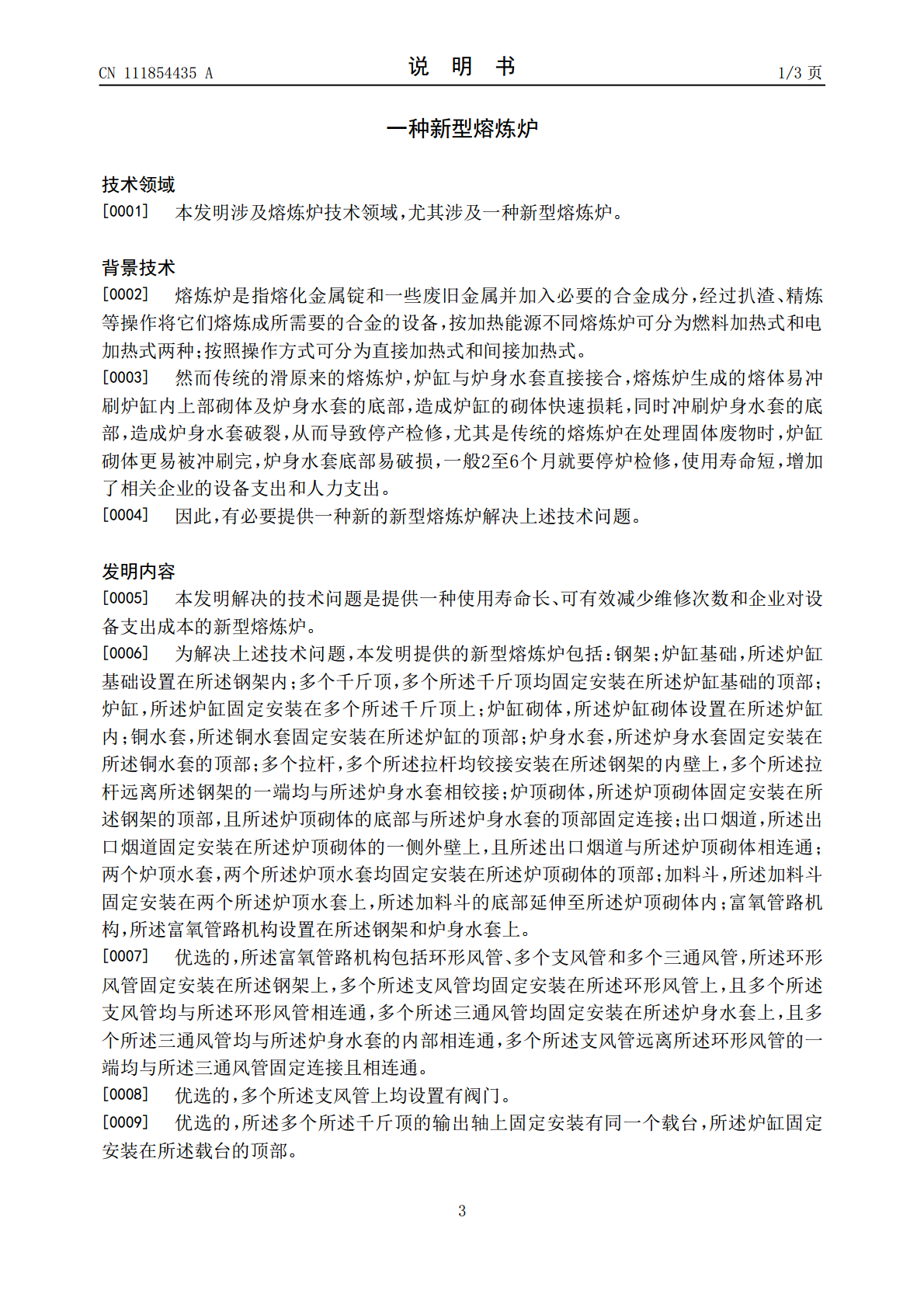

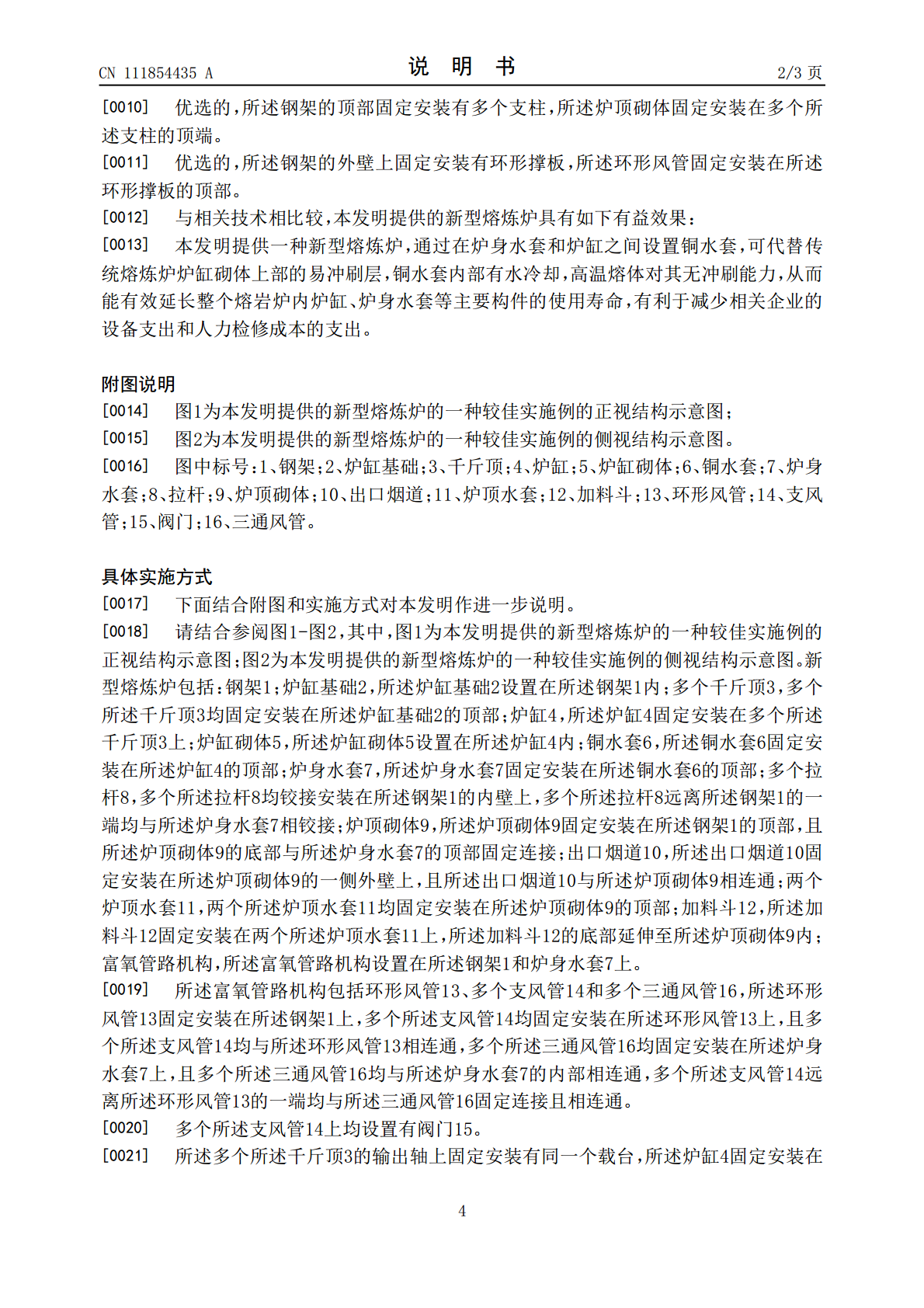

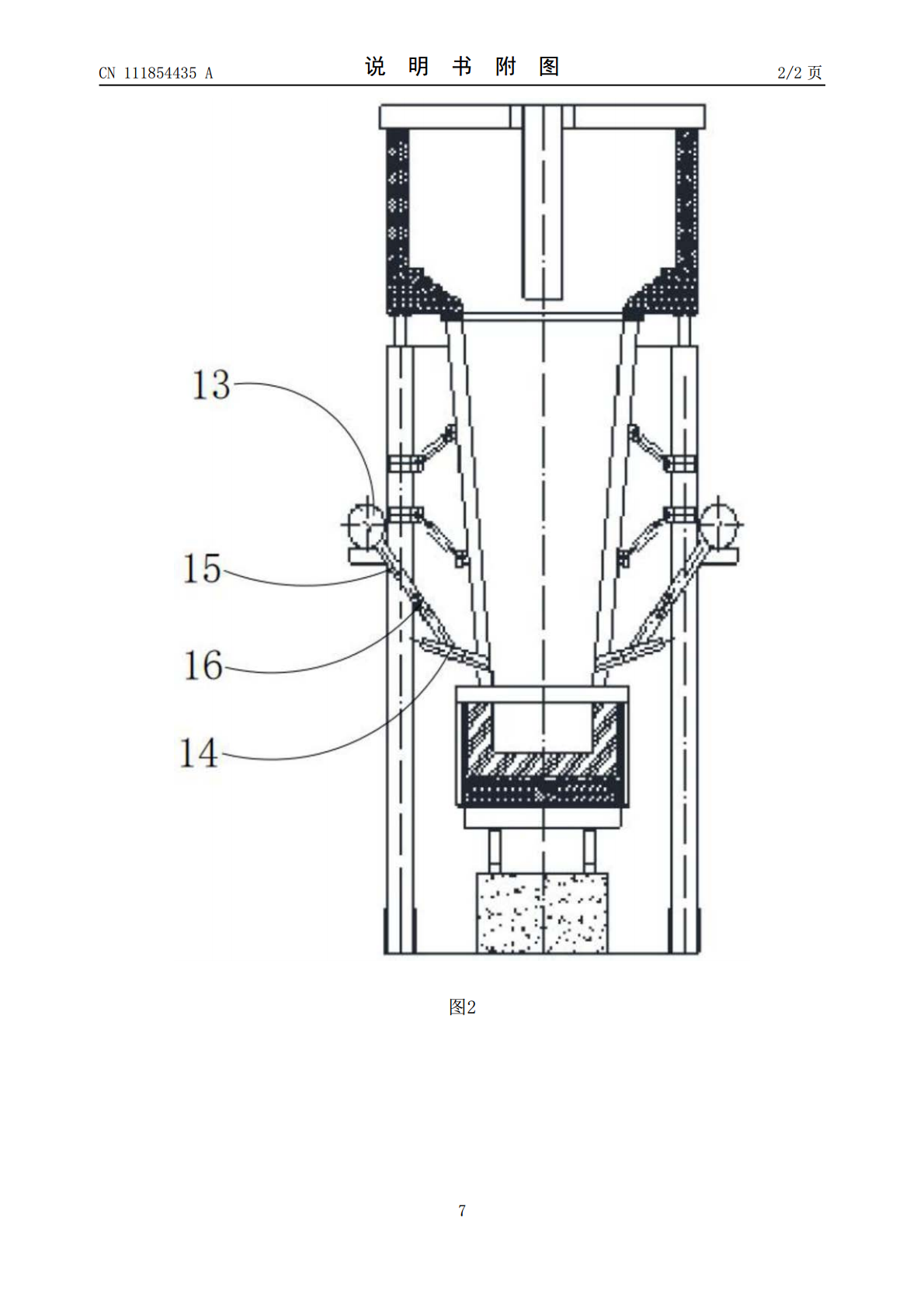

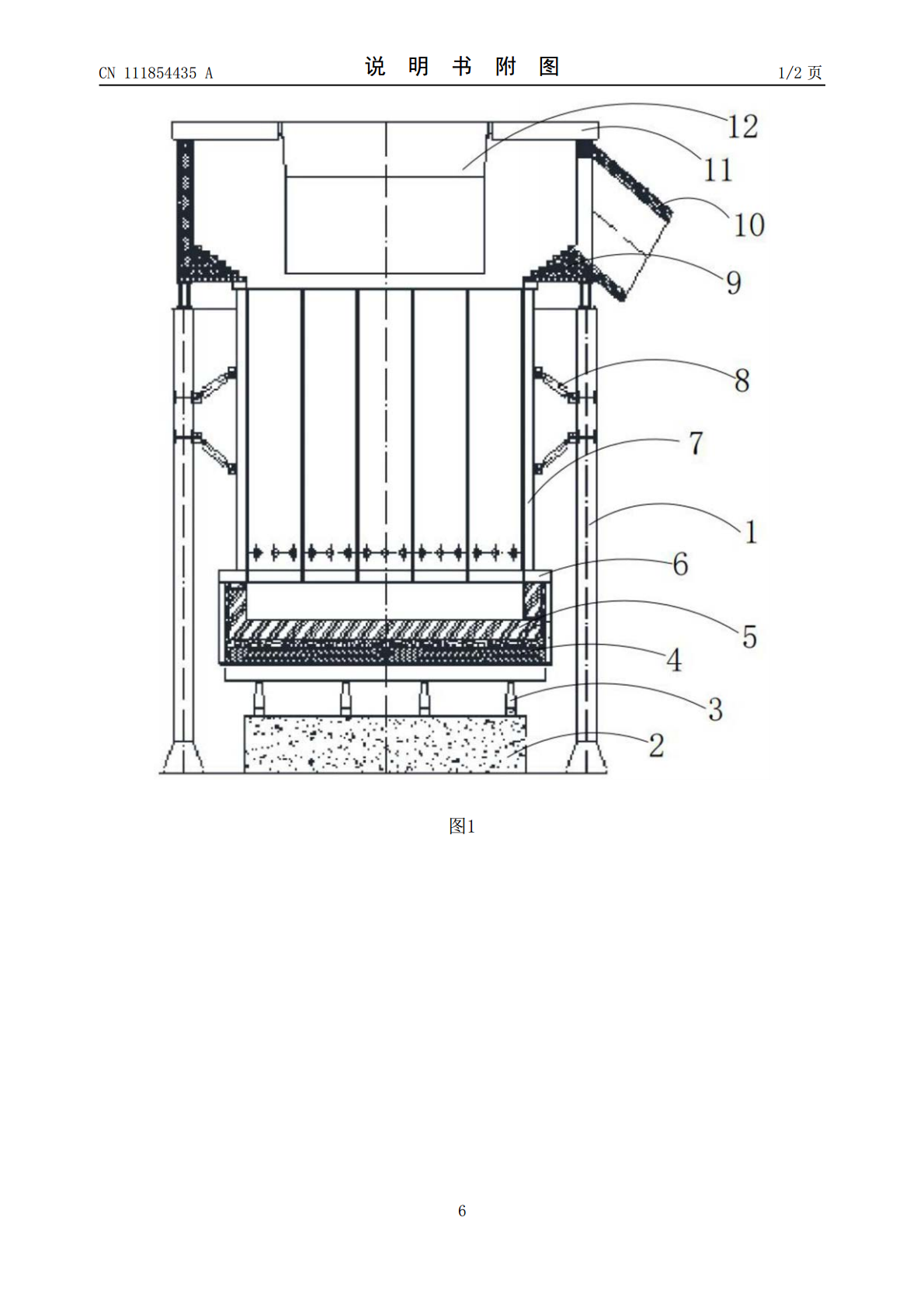

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111854435A(43)申请公布日2020.10.30(21)申请号202010762015.7(22)申请日2020.07.31(71)申请人杭州富阳申能固废环保再生有限公司地址311400浙江省杭州市富阳区环山乡铜工业功能区(72)发明人黄中良叶标何军(74)专利代理机构北京化育知识产权代理有限公司11833代理人尹均利(51)Int.Cl.F27B14/08(2006.01)F27D9/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种新型熔炼炉(57)摘要本发明提供一种新型熔炼炉。所述新型熔炼炉包括钢架；炉缸基础，所述炉缸基础设置在所述钢架内；多个千斤顶，多个所述千斤顶均固定安装在所述炉缸基础的顶部；炉缸，所述炉缸固定安装在多个所述千斤顶上；炉缸砌体，所述炉缸砌体设置在所述炉缸内；铜水套，所述铜水套固定安装在所述炉缸的顶部；炉身水套，所述炉身水套固定安装在所述铜水套的顶部；多个拉杆，多个所述拉杆均铰接安装在所述钢架的内壁上，多个所述拉杆远离所述钢架的一端均与所述炉身水套相铰接；炉顶砌体，所述炉顶砌体固定安装在所述钢架的顶部。本发明提供的新型熔炼炉具有使用寿命长、可有效减少维修次数和企业对设备支出成本的优点。CN111854435ACN111854435A权利要求书1/1页1.一种新型熔炼炉，其特征在于，包括：钢架；炉缸基础，所述炉缸基础设置在所述钢架内；多个千斤顶，多个所述千斤顶均固定安装在所述炉缸基础的顶部；炉缸，所述炉缸固定安装在多个所述千斤顶上；炉缸砌体，所述炉缸砌体设置在所述炉缸内；铜水套，所述铜水套固定安装在所述炉缸的顶部；炉身水套，所述炉身水套固定安装在所述铜水套的顶部；多个拉杆，多个所述拉杆均铰接安装在所述钢架的内壁上，多个所述拉杆远离所述钢架的一端均与所述炉身水套相铰接；炉顶砌体，所述炉顶砌体固定安装在所述钢架的顶部，且所述炉顶砌体的底部与所述炉身水套的顶部固定连接；出口烟道，所述出口烟道固定安装在所述炉顶砌体的一侧外壁上，且所述出口烟道与所述炉顶砌体相连通；两个炉顶水套，两个所述炉顶水套均固定安装在所述炉顶砌体的顶部；加料斗，所述加料斗固定安装在两个所述炉顶水套上，所述加料斗的底部延伸至所述炉顶砌体内；富氧管路机构，所述富氧管路机构设置在所述钢架和炉身水套上。2.根据权利要求1所述的新型熔炼炉，其特征在于，所述富氧管路机构包括环形风管、多个支风管和多个三通风管，所述环形风管固定安装在所述钢架上，多个所述支风管均固定安装在所述环形风管上，且多个所述支风管均与所述环形风管相连通，多个所述三通风管均固定安装在所述炉身水套上，且多个所述三通风管均与所述炉身水套的内部相连通，多个所述支风管远离所述环形风管的一端均与所述三通风管固定连接且相连通。3.根据权利要求2所述的新型熔炼炉，其特征在于，多个所述支风管上均设置有阀门。4.根据权利要求1所述的新型熔炼炉，其特征在于，多个所述千斤顶的输出轴上固定安装有同一个载台，所述炉缸固定安装在所述载台的顶部。5.根据权利要求1所述的新型熔炼炉，其特征在于，所述钢架的顶部固定安装有多个支柱，所述炉顶砌体固定安装在多个所述支柱的顶端。6.根据权利要求2所述的新型熔炼炉，其特征在于，所述钢架的外壁上固定安装有环形撑板，所述环形风管固定安装在所述环形撑板的顶部。2CN111854435A说明书1/3页一种新型熔炼炉技术领域[0001]本发明涉及熔炼炉技术领域，尤其涉及一种新型熔炼炉。背景技术[0002]熔炼炉是指熔化金属锭和一些废旧金属并加入必要的合金成分，经过扒渣、精炼等操作将它们熔炼成所需要的合金的设备，按加热能源不同熔炼炉可分为燃料加热式和电加热式两种；按照操作方式可分为直接加热式和间接加热式。[0003]然而传统的滑原来的熔炼炉，炉缸与炉身水套直接接合，熔炼炉生成的熔体易冲刷炉缸内上部砌体及炉身水套的底部，造成炉缸的砌体快速损耗，同时冲刷炉身水套的底部，造成炉身水套破裂，从而导致停产检修，尤其是传统的熔炼炉在处理固体废物时，炉缸砌体更易被冲刷完，炉身水套底部易破损，一般2至6个月就要停炉检修，使用寿命短，增加了相关企业的设备支出和人力支出。[0004]因此，有必要提供一种新的新型熔炼炉解决上述技术问题。发明内容[0005]本发明解决的技术问题是提供一种使用寿命长、可有效减少维修次数和企业对设备支出成本的新型熔炼炉。[0006]为解决上述技术问题，本发明提供的新型熔炼炉包括：钢架；炉缸基础，所述炉缸基础设置在所述钢架内；多个千斤顶，多个所述千斤顶均固定安装在所述炉缸基础的顶部；炉缸，所述炉缸固定安装在多个所述千斤顶上；炉缸砌体，所述炉缸砌体设置在所述炉缸内；铜水套，所述铜
