一种转炉烟气余热锅炉氮气保护防爆装置及方法.pdf

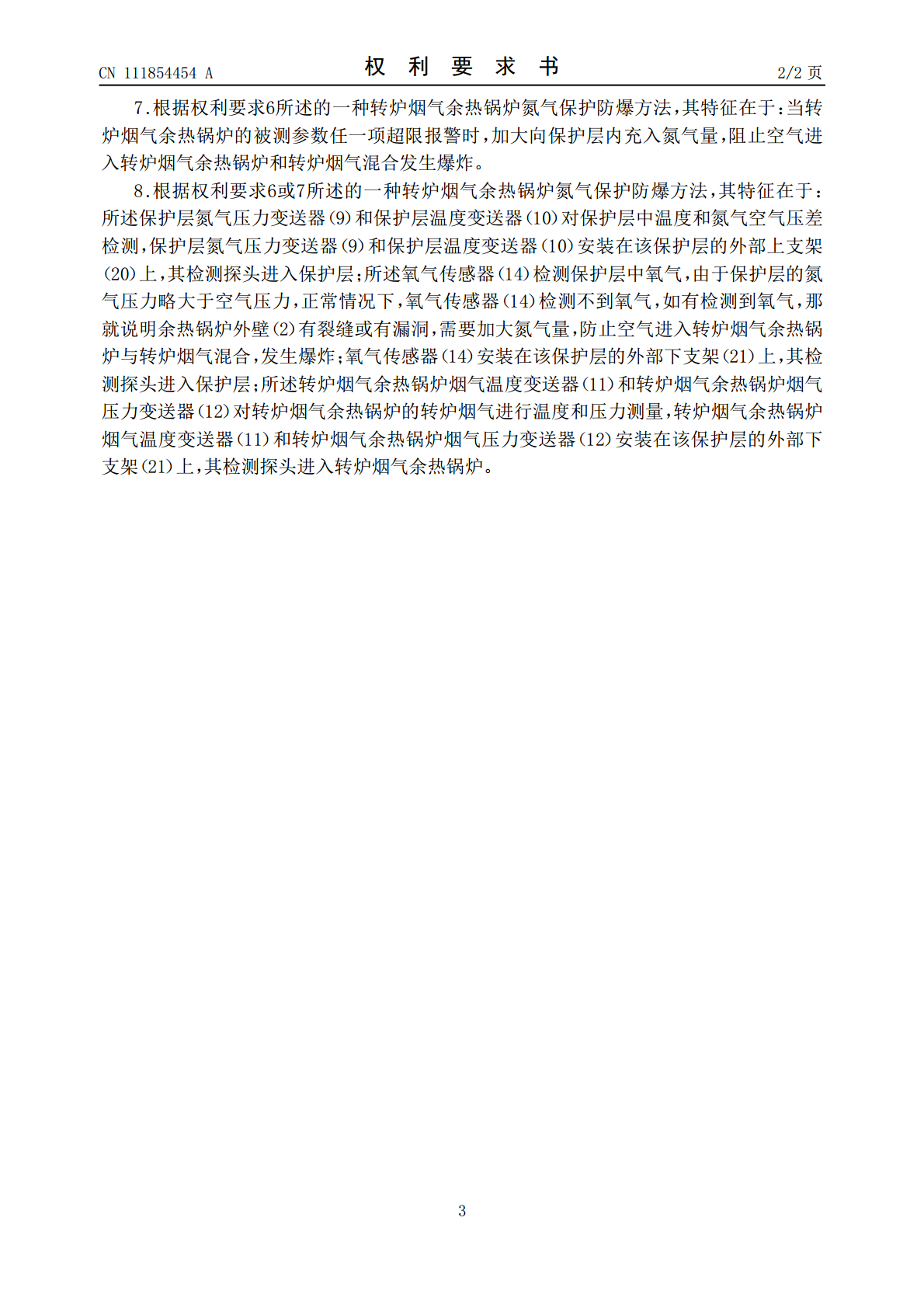

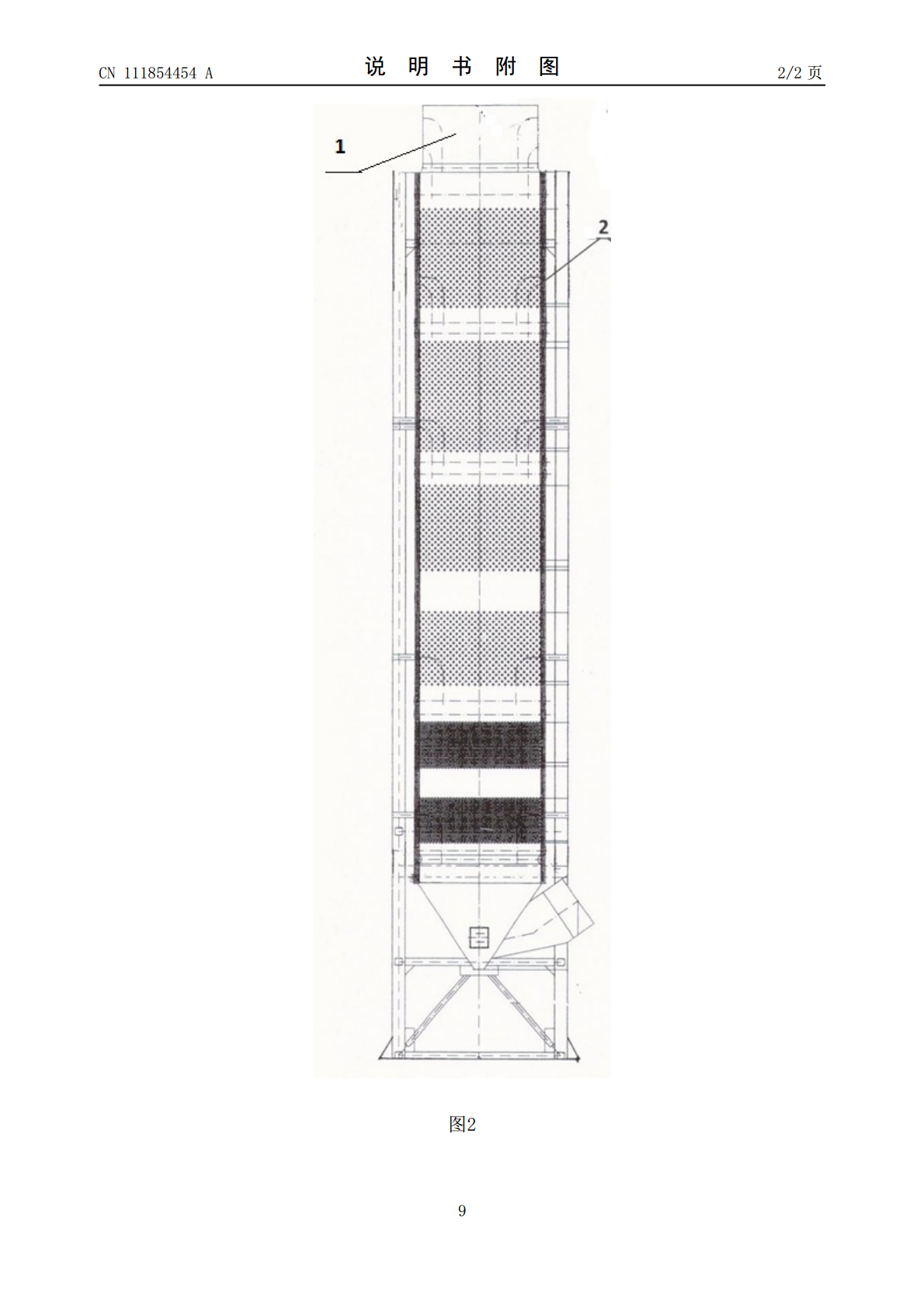

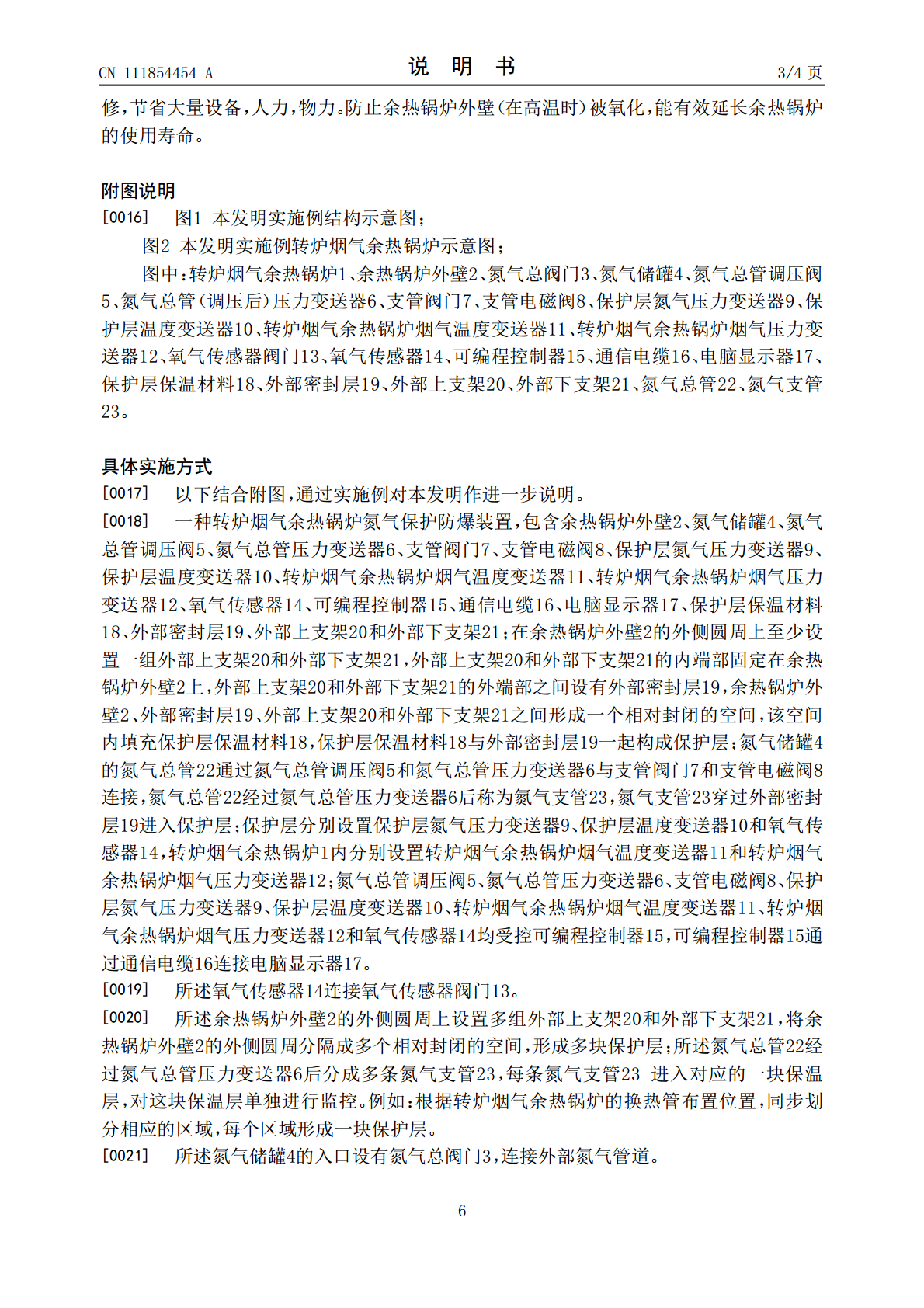

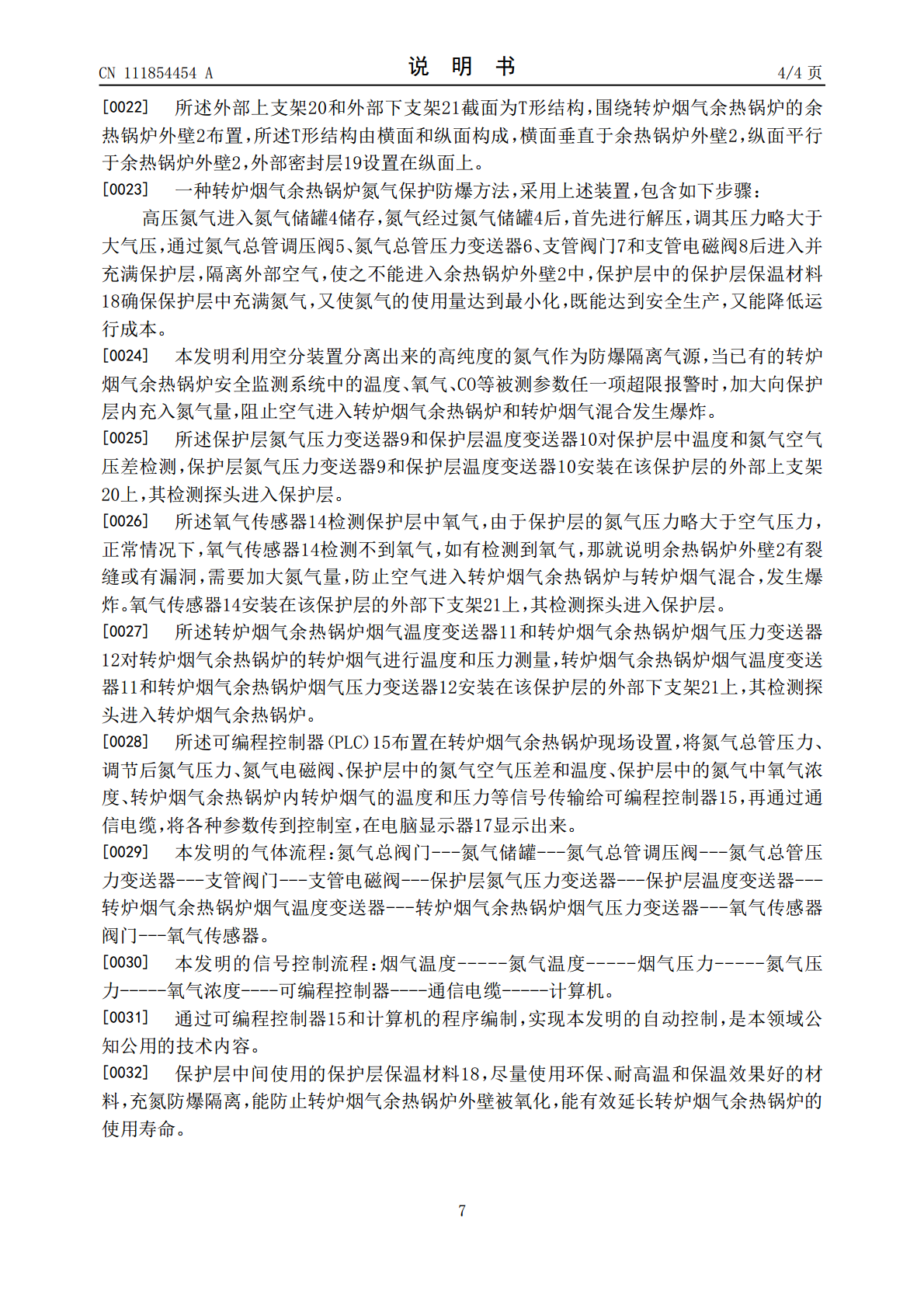

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111854454A(43)申请公布日2020.10.30(21)申请号202010757388.5(22)申请日2020.07.31(71)申请人江苏热盾节能环保科技有限公司地址214400江苏省无锡市江阴市澄江中路159号A座1112室(72)发明人吴建华潘锦辉(74)专利代理机构唐山顺诚专利事务所(普通合伙)13106代理人于文顺(51)Int.Cl.F27D17/00(2006.01)F22B1/18(2006.01)F22B37/42(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种转炉烟气余热锅炉氮气保护防爆装置及方法(57)摘要本发明涉及一种转炉烟气余热锅炉氮气保护防爆装置及方法，属于转炉烟气余热锅炉技术领域。技术方案是：在余热锅炉外壁（2）的外侧圆周上至少设置一组外部上支架（20）和外部下支架（21），余热锅炉外壁（2）、外部密封层（19）、外部上支架（20）和外部下支架（21）之间形成一个相对封闭的空间，该空间内填充保护层保温材料（18）；氮气支管（23）穿过外部密封层（19）进入保护层。本发明的有益效果：防止空气进入转炉烟气余热锅炉，并且能对转炉烟气余热锅炉外壁穿孔及时报警，能及时发现转炉烟气余热锅炉泄漏空气的现象，消除爆炸、煤气泄漏隐患。避免对转炉炼钢产生严重影响，杜绝重大安全生产事故发生。CN111854454ACN111854454A权利要求书1/2页1.一种转炉烟气余热锅炉氮气保护防爆装置，其特征在于：包含余热锅炉外壁（2）、氮气储罐（4）、氮气总管调压阀（5）、氮气总管压力变送器（6）、支管阀门（7）、支管电磁阀（8）、保护层氮气压力变送器（9）、保护层温度变送器（10）、转炉烟气余热锅炉烟气温度变送器（11）、转炉烟气余热锅炉烟气压力变送器（12）、氧气传感器（14）、可编程控制器（15）、通信电缆（16）、电脑显示器（17）、保护层保温材料（18）、外部密封层（19）、外部上支架（20）和外部下支架（21）；在余热锅炉外壁（2）的外侧圆周上至少设置一组外部上支架（20）和外部下支架（21），外部上支架（20）和外部下支架（21）的内端部固定在余热锅炉外壁（2）上，外部上支架（20）和外部下支架（21）的外端部之间设有外部密封层（19），余热锅炉外壁（2）、外部密封层（19）、外部上支架（20）和外部下支架（21）之间形成一个相对封闭的空间，该空间内填充保护层保温材料（18），保护层保温材料（18）与外部密封层（19）一起构成保护层；氮气储罐（4）的氮气总管（22）通过氮气总管调压阀（5）和氮气总管压力变送器（6）与支管阀门（7）和支管电磁阀（8）连接，氮气总管（22）经过氮气总管压力变送器（6）后称为氮气支管（23），氮气支管（23）穿过外部密封层（19）进入保护层；保护层分别设置保护层氮气压力变送器（9）、保护层温度变送器（10）和氧气传感器（14），转炉烟气余热锅炉（1）内分别设置转炉烟气余热锅炉烟气温度变送器（11）和转炉烟气余热锅炉烟气压力变送器（12）；氮气总管调压阀（5）、氮气总管压力变送器（6）、支管电磁阀（8）、保护层氮气压力变送器（9）、保护层温度变送器（10）、转炉烟气余热锅炉烟气温度变送器（11）、转炉烟气余热锅炉烟气压力变送器（12）和氧气传感器（14）均受控可编程控制器（15），可编程控制器（15）通过通信电缆（16）连接电脑显示器（17）。2.根据权利要求1所述的一种转炉烟气余热锅炉氮气保护防爆装置，其特征在于：所述余热锅炉外壁（2）的外侧圆周上设置多组外部上支架（20）和外部下支架（21），将余热锅炉外壁（2）的外侧圆周分隔成多个相对封闭的空间，形成多块保护层；所述氮气总管（22）经过氮气总管压力变送器（6）后分成多条氮气支管（23），每条氮气支管（23）进入对应的一块保温层，对这块保温层单独进行监控。3.根据权利要求1或2所述的一种转炉烟气余热锅炉氮气保护防爆装置，其特征在于：所述氧气传感器（14）连接氧气传感器阀门（13）。4.根据权利要求1或2所述的一种转炉烟气余热锅炉氮气保护防爆装置，其特征在于：所述氮气储罐（4）的入口设有氮气总阀门（3），连接外部氮气管道。5.根据权利要求1或2所述的一种转炉烟气余热锅炉氮气保护防爆装置，其特征在于：所述外部上支架（20）和外部下支架（21）截面为T形结构，围绕转炉烟气余热锅炉的余热锅炉外壁（2）布置，所述T形结构由横面和纵面构成，横面垂直于余热锅炉外壁（2），纵面平行于余热锅炉外壁（2），外部密封层（19）设置在纵面上。6.一种转炉烟气余热锅炉氮气保护防爆方法，其特征在于采用权利要求1-5任意一项所限定的转炉烟气余热锅炉氮
