一种用低品位菱镁矿生产高体密高纯烧结镁砂的方法.pdf

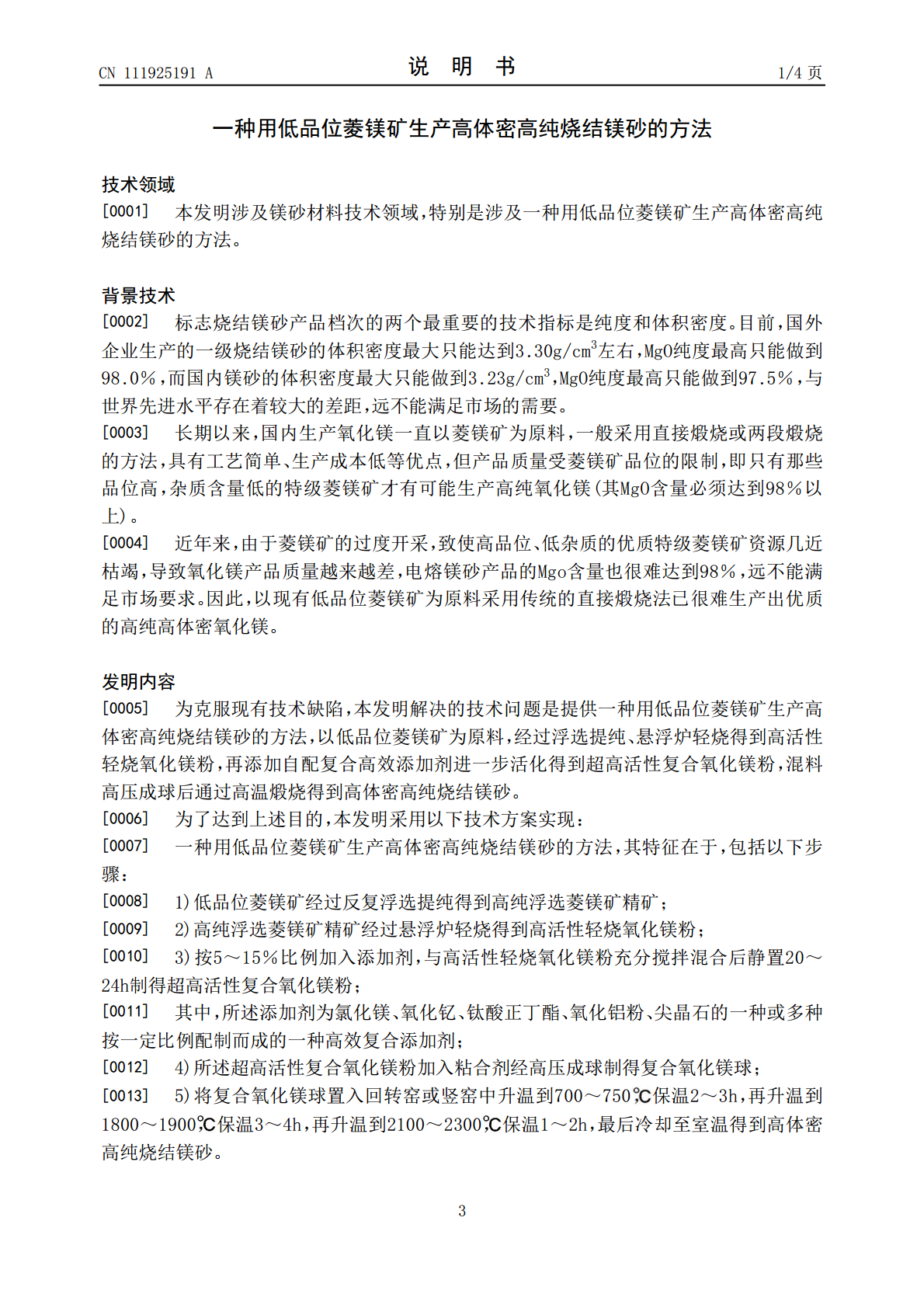

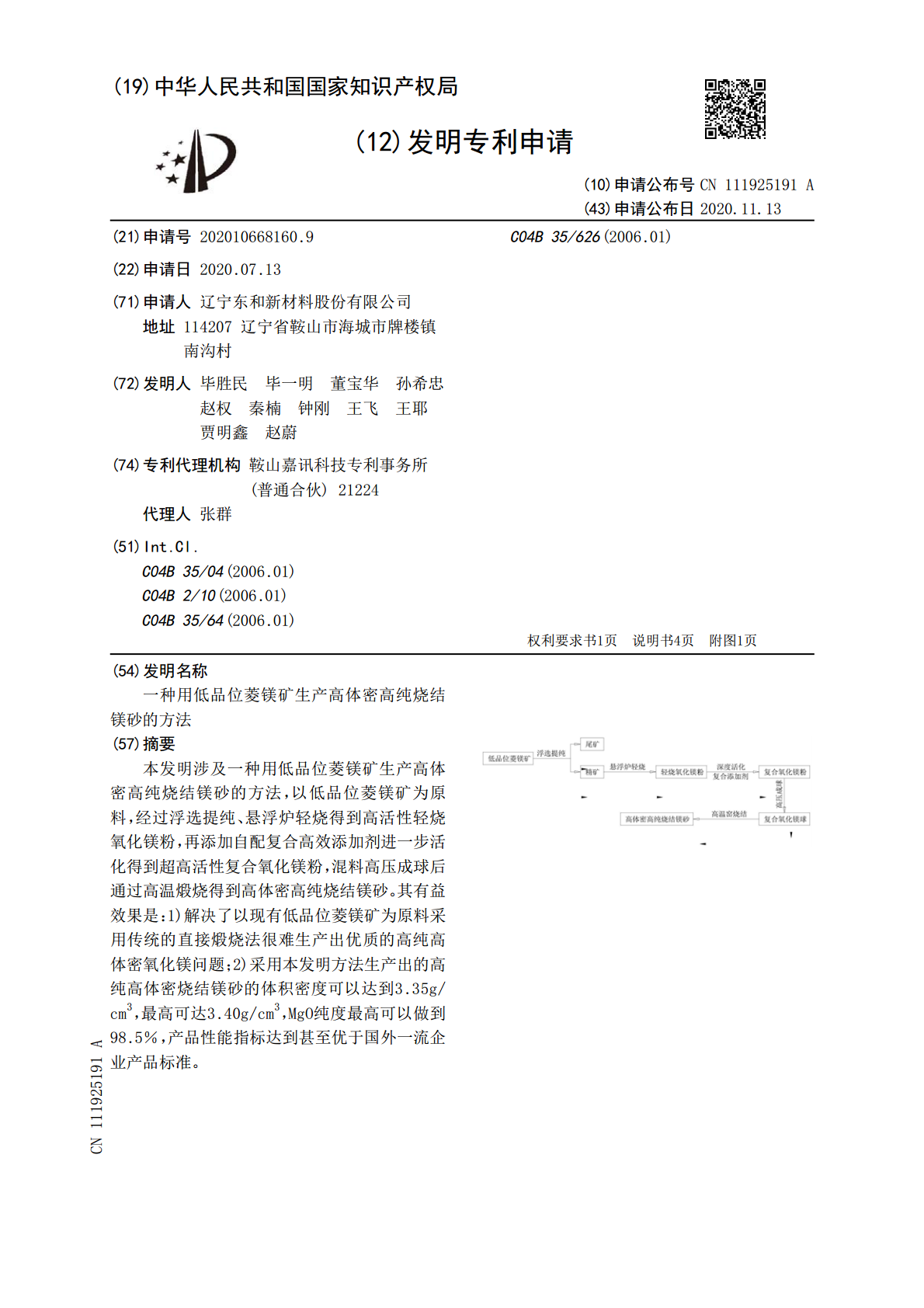

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111925191A(43)申请公布日2020.11.13(21)申请号202010668160.9C04B35/626(2006.01)(22)申请日2020.07.13(71)申请人辽宁东和新材料股份有限公司地址114207辽宁省鞍山市海城市牌楼镇南沟村(72)发明人毕胜民毕一明董宝华孙希忠赵权秦楠钟刚王飞王耶贾明鑫赵蔚(74)专利代理机构鞍山嘉讯科技专利事务所(普通合伙)21224代理人张群(51)Int.Cl.C04B35/04(2006.01)C04B2/10(2006.01)C04B35/64(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种用低品位菱镁矿生产高体密高纯烧结镁砂的方法(57)摘要本发明涉及一种用低品位菱镁矿生产高体密高纯烧结镁砂的方法，以低品位菱镁矿为原料，经过浮选提纯、悬浮炉轻烧得到高活性轻烧氧化镁粉，再添加自配复合高效添加剂进一步活化得到超高活性复合氧化镁粉，混料高压成球后通过高温煅烧得到高体密高纯烧结镁砂。其有益效果是：1)解决了以现有低品位菱镁矿为原料采用传统的直接煅烧法很难生产出优质的高纯高体密氧化镁问题；2)采用本发明方法生产出的高纯高体密烧结镁砂的体积密度可以达到3.35g/cm3，最高可达3.40g/cm3，MgO纯度最高可以做到98.5％，产品性能指标达到甚至优于国外一流企业产品标准。CN111925191ACN111925191A权利要求书1/1页1.一种用低品位菱镁矿生产高体密高纯烧结镁砂的方法，其特征在于，包括以下步骤：1)低品位菱镁矿经过反复浮选提纯得到高纯浮选菱镁矿精矿；2)高纯浮选菱镁矿精矿经过悬浮炉轻烧得到高活性轻烧氧化镁粉；3)按5～15％比例加入添加剂，与高活性轻烧氧化镁粉充分搅拌混合后静置20～24h制得超高活性复合氧化镁粉；其中，所述添加剂为氯化镁、氧化钇、钛酸正丁酯、氧化铝粉、尖晶石的一种或多种按一定比例配制而成的一种高效复合添加剂；4)所述超高活性复合氧化镁粉加入粘合剂经高压成球制得复合氧化镁球；5)将复合氧化镁球置入回转窑或竖窑中升温到700～750，℃保温2～3h，再升温到1800～1900，℃保温3～4h，再升温到2100～2300，℃保温1～2h，最后冷却至室温得到高体密高纯烧结镁砂。2CN111925191A说明书1/4页一种用低品位菱镁矿生产高体密高纯烧结镁砂的方法技术领域[0001]本发明涉及镁砂材料技术领域，特别是涉及一种用低品位菱镁矿生产高体密高纯烧结镁砂的方法。背景技术[0002]标志烧结镁砂产品档次的两个最重要的技术指标是纯度和体积密度。目前，国外企业生产的一级烧结镁砂的体积密度最大只能达到3.30g/cm3左右，MgO纯度最高只能做到98.0％，而国内镁砂的体积密度最大只能做到3.23g/cm3，MgO纯度最高只能做到97.5％，与世界先进水平存在着较大的差距，远不能满足市场的需要。[0003]长期以来，国内生产氧化镁一直以菱镁矿为原料，一般采用直接煅烧或两段煅烧的方法，具有工艺简单、生产成本低等优点，但产品质量受菱镁矿品位的限制，即只有那些品位高，杂质含量低的特级菱镁矿才有可能生产高纯氧化镁(其MgO含量必须达到98％以上)。[0004]近年来，由于菱镁矿的过度开采，致使高品位、低杂质的优质特级菱镁矿资源几近枯竭，导致氧化镁产品质量越来越差，电熔镁砂产品的Mgo含量也很难达到98％，远不能满足市场要求。因此，以现有低品位菱镁矿为原料采用传统的直接煅烧法已很难生产出优质的高纯高体密氧化镁。发明内容[0005]为克服现有技术缺陷，本发明解决的技术问题是提供一种用低品位菱镁矿生产高体密高纯烧结镁砂的方法，以低品位菱镁矿为原料，经过浮选提纯、悬浮炉轻烧得到高活性轻烧氧化镁粉，再添加自配复合高效添加剂进一步活化得到超高活性复合氧化镁粉，混料高压成球后通过高温煅烧得到高体密高纯烧结镁砂。[0006]为了达到上述目的，本发明采用以下技术方案实现：[0007]一种用低品位菱镁矿生产高体密高纯烧结镁砂的方法，其特征在于，包括以下步骤：[0008]1)低品位菱镁矿经过反复浮选提纯得到高纯浮选菱镁矿精矿；[0009]2)高纯浮选菱镁矿精矿经过悬浮炉轻烧得到高活性轻烧氧化镁粉；[0010]3)按5～15％比例加入添加剂，与高活性轻烧氧化镁粉充分搅拌混合后静置20～24h制得超高活性复合氧化镁粉；[0011]其中，所述添加剂为氯化镁、氧化钇、钛酸正丁酯、氧化铝粉、尖晶石的一种或多种按一定比例配制而成的一种高效复合添加剂；[0012]4)所述超高活性复合氧化镁粉加入粘合剂经高压成球制得复合氧化镁球；[0013]5)将复合氧化镁球置入回转窑或竖窑中升温到700～7
